ОптФизика9Лаба

Санкт-Петербургский Национальный исследовательский Университет

Информационных Технологий, Механики и Оптики

Отчет по лабораторной работе №9:

Спектрофотометрическое исследование абсорбционных светофильтров

Студент:

Романов И.Е

Группа 2352

Преподаватель:

Санталина И.Ю.

Санкт-Петербург

2013

Цель работы: научиться измерять характеристики абсорбционных светофильтров на спектрофотометрической установке по точкам. Научиться рассчитывать характеристики светофильтра, пользуясь каталогом цветного стекла.

Задание:

1) Измерить спектральный коэффициент пропускания двух светофильтров из цветного стекла марок 3С – 3 и 3С – 7 с широкой и узкими полосами пропускания в области длин волн 410-750 нм через 10 нм.

2) Рассчитать по полученным данным и построить кривую спектрального коэффициента пропускания стекла марки 3С – 7.

Оценить ширины двух характерных для этого стекла полос пропускания (на уровне ). Произвести повторное измерение коэффициента пропускания в максимумах этих полос и минимуме между ними , обеспечивая выделение выходной щелью монохроматора спектрального интервала не более 0,2 от ширины полос.

3) Пользуясь данными каталога цветного стекла [3] , рассчитать для стекла марки 3С – 7 коэффициент пропускания указанный в п.2 трёх точках кривой спектрально пропускания. Принять толщину стекла l = 3мм. Полученные данные сопоставить с экспериментальными.

4) Рассчитать по полученным данным и построить кривую спектрального коэффициента пропускания стекла марки 3С – 3. По экспериментальным данным оценить значения в двух точках по спектру ( значения и задаются преподавателем ). Толщины стекла L = 2 мм. Сопоставить результат с данными каталога цветного стекла.)

5) Оценить погрешность измерений коэффициента пропускания светофильтра для трёх длин волн, указанных в п.2 задания.

,

R – коэффициент отражения света поверхностью стекла;

- спектральный коэффициент пропускания массы стекла;

- десятичный показатель преломления;

(1 – R) - коэффициент, учитывающий потери на отражение на двух поверхностях стекла;

// ПРОШЕДШИЙ / ПАДАЮЩЕМУ

Наряду со спектральным коэффициентом пропускания светофильтр может характеризоваться оптической плотностью

,

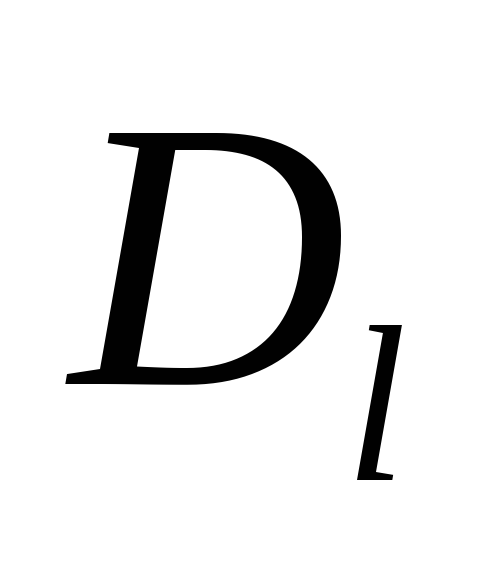

Где = - оптическая плотность массы стекла,

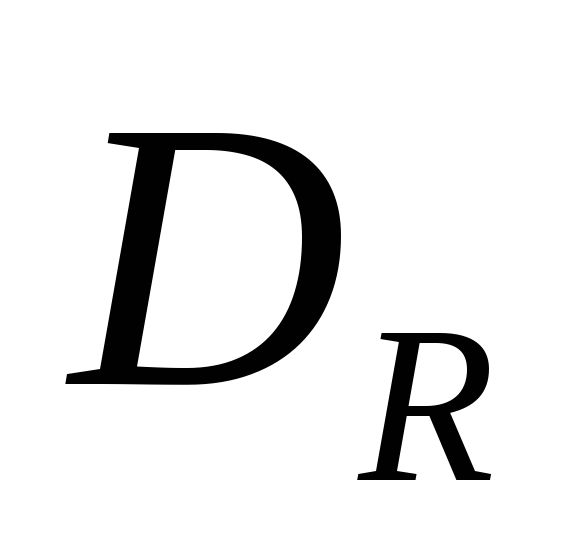

= -2lg(1-R) – поправка на отражения света от поверхностей светофильтра.

b – ширина щели в мм, - линейная дисперсия монохроматора выраженная в мм/нм (см.график линейной дисперсии монохроматора в области 500/600 мм).

= 0,04.

ƞ	λ	Ф0	Фзс-7	Фзс-3	Tλ1	Tλ2	D λ1	D λ2
800	1090	0	0	0	NaN	NaN	NaN	NaN
700	605	18.000	0.700	12.000	0.039	0.667	1.410	0.176
690	590	1.000	0.600	0.900	0.6	0.900	0.222	0.046
680	570	17.000	1.100	5.500	0.065	0.324	1.189	0.490
670	550	16.000	8.000	7.000	0.5	0.438	0.301	0.359
660	540	10.000	0.600	9.500	0.06	0.95	1.222	0.022
650	525	0.8.000	0.200	0.700	0.25	0.875	0.602	0.058
640	512	17.000	16.900	7.000	0.994	0.412	0.002	0.385
630	500	15.000	4.500	6.000	0.3	0.400	0.523	0.398
620	490	13.000	0.600	3.500	0.046	0.269	1.336	0.570
610	480	14.000	10.000	1.300	0.714	0.093	0.146	1.032
600	470	10.000	1.000	8.500	0.1	0.850	1.000	0.071
591	465	14.000	1.000	4.600	0.071	0.329	1.146	0.483
584	460	16.000	1.000	5.000	0.063	0.313	1.204	0.505
577	455	14.000	8.000	4.000	0.571	0.286	0.243	0.544
570	450	11.500	9.000	4.000	0.783	0.348	0.106	0.459
563	445	10.000	1.000	3.600	0.1	0.360	1.000	0.444
556	440	17.000	8.000	3.300	0.471	0.194	0.327	0.712
548	435	6.000	0.800	3.000	0.133	0.500	0.875	0.301
540	430	17.000	5.000	3.000	0.294	0.176	0.531	0.753
532	425	17.000	5.600	3.600	0.329	0.212	0.482	0.674
520	420	18.000	6.000	3.700	0.333	0.206	0.477	0.687
512	415	13.500	8.500	3.900	0.63	0.289	0.201	0.539
502	410	11.000	7.800	3.800	0.709	0.345	0.149	0.462
490	405	6.400	8.800	0.300	1.375	0.047	0.138	1.329
