Корни легких являются рентгенологическим отображением (тенями) правой и левой легочных артерий.

Корень правого легкого на прямом снимке выходит из-за тени средостения на уровне третьего ребра, поворачивает вниз, отдавая верхнедолевую артерию и просматривается далее в виде широкой полосы на протяжении 3–4 см. Между этой полосой и тенью средостения просматривается светлая полоса, соответствующая проекции основного бронха. Далее корень ветвится на несколько отдельных тяжей. Исходя из этого, различают «головку», «тело» и «хвост» корня. Ширина тела корня у взрослого здорового человека составляет не более 11–12 мм. Расширение телакорнянаблюдается приартериальной гипертензиивмаломкруге.

Корень левого легкого расположен на одно ребро выше правого. Поскольку левая легочная артерия после выхода из средостения круто поворачивает вниз, кзади и медиально, корень левого легкого имеет треугольную форму.

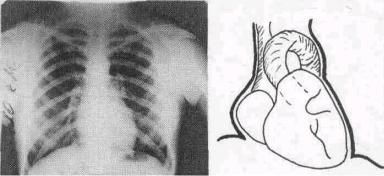

Изучение тени средостения (срединная тень) (рисунки 40–44).

Сердце и сосуды на рентгенограммах и на экране отображены как интенсивная срединная тень на фоне легочных полей. Эта тень состоит из двух составных частей: тени сосудистого пучка и тени собственно сердца. Место перехода тени сосудов в тень сердца представляется как бы сужением срединной тени и называется «талией» сердца.

изучать снимок в прямой проекции, что дает предварительную информацию, в дальнейшем ее нужно проверять и дополнять по рентгенограммам в косых проекциях.

Положение сердца в некоторой мере отражает конституцию человека. У астеников положение чаще вертикальное, у нормостеников — косое и у гиперстеников — поперечное. Вертикальное положение

151

сердца («капельное сердце») наблюдается часто при диффузной эмфиземе легких.

При патологических состояниях принято различать аортальную и митральную форму сердца. Митральная форма — талия сердца сглажена или даже определяется выбухание на ее месте. Аортальная форма — глубокаяталиясердцазасчетувеличениялевогожелудочкаидугиаорты.

тура сердечно-сосудистой тени (левый и правый). На правом контуре (счет здесь и далее сверху вниз) видны дуги аорты (вместе с верхней полой веной) и правого предсердия. На левом контуре видны 4 дуги: 1) дуга аорты, 2) дуга легочного конуса, 3) ушко левого предсердия, 4) левый желудочек. По контуру дуги левого желудочка определяется левая граница тени сердца.

Задний контур в верхней части образован левым предсердием, в нижней — левым желудочком. Кзади от изображения позвоночника в виде широкой полосы намечается тень восходящей аорты.

В норме передняя поверхность сердца примыкает к грудной стенке на протяжении 4–7 см. При увеличении правого желудочка линия

152

предсердия, дуга правого предсердия. Здесь снова нужно отметить, что увеличение левого предсердия оценивается по признаку отклонения пищевода: при гипертрофии предсердия дуга бывает крутой (радиус до 6 см), при дилатации — пологой (радиус больше 8 см).

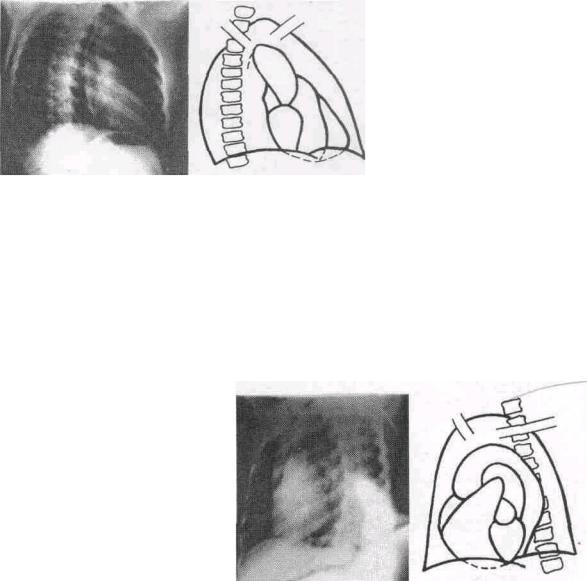

По переднему контуру видны дуги аорты, легочного конуса и левого желудочка. Средняя дуга представляется как бы «углубленной» между верхней и нижней. Нижняя дуга не доходит до линии ребер, оставляя свободным ретрокостальное пространство шириной 2–5 см.

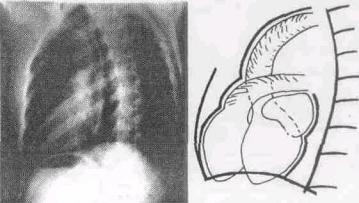

В левой косой проекции также различают передний и задний контуры. По переднему контуру видны дуги аорты (1) и суммарная дуга правых предсердий и желудочка (2–3). Угол между ними обращен вперед. При увеличении дуги аорты он открывается вперед и вниз, при увеличении правого желудочка — вперед и вверх.

Сзади различают дуги левого предсердия и левого желудочка. Дуга левого предсердия составляет передненижнюю границу аортального окна — просветления, ограниченного спереди, сзади и сверху дугой аорты, имеющей в норме 2–3 см в поперечнике. На фоне этого просветления видны трахея и ее бифуркация. Главные бронхи в этой проекции расходятся под углом 45–55°.

Отсутствие аортального окна и увеличение указанного угла свидетельствуют об увеличении левого предсердия.

Задний контур тени левого желудочка не должен заходить на тень позвоночника, причем следует различать три степени увеличения:

1.Желудочек заходит на тело позвонка до его середины (нерезкое увеличение).

2.Желудочек заходит за середину тела позвонка (выраженное уве-

153

увеличение).

3. Желудочек заходит за все тело позвонка (резкое увеличение). Прямая линия, проведенная в этой проекции по переднему конту-

ру изображения трахеи, при продолжении вниз примерно соответствует проекции межжелудочковой перегородки.

Рекомендуется вначале изучить рентгенограмму в прямой проекции. Это дает возможность получить предварительную информацию

осостоянии отделов сердца и их соотношении.

Вдальнейшем эта информация уточняется, проверяется по данным, полученным при изучении рентгенограмм в косых проекциях. Очень важно оценить состояние каждого из отделов сердца по каждой из рентгенограмм. Это дает возможность сделать окончательные выводы о каждом из отделов сердца.

Эти выводы сопоставляются с данными просвечивания.

При просвечивании получается информация о пульсации сердца и крупных сосудов, соотношении пульсации по контурам, определяются патологические симптомы, свидетельствующие, например, о регургитации крови (симптом «коромысла»), отсутствие сокращений участков стенки сердца, патологической пульсации корней легких и т.д.

6.3.ИЗМЕНЕНИЯ ОТДЕЛОВ СЕРДЦА, ВЫЯВЛЯЕМЫЕ

ПРИ РАЗЛИЧНЫХ ПРИОБРЕТЕННЫХ И ВРОЖДЕННЫХ ЕГО ПОРОКАХ

6.3.1. Приобретенные пороки

Стеноз левого атриовентрикулярного отверстия обнаруживается у 54% больных ревматическими пороками сердца. Визолированном виде наблюдается в 44–68% случаев митральных пороков сердца, в остальных сочетается с недостаточностью митрального и поражением других клапанов. Клинически проявляется хлопающим первым тоном, пресистолическим, протодиастолическим шумом на верхушке сердца, акцентом или расщелением второготонанадлегочнымстволом.

Атриовентрикулярное отверстие обладает значительным резервом площади, поэтому только уменьшение последней более чем наполовину может вызвать заметные гемодинамические нарушения (в норме площадь отверстия 4–6 см2.).

В течение стеноза различают 3 стадии:

1. Происходит формирование клинической и аускультативной картины стеноза, рентгенологически изменений со стороны сердца не определяется, стеноз полностью компенсируется левым предсердием.

154

2.Развивается легочная гипертензия, функция правого желудочка повышается, наступает его гипертрофия, сердце ротируется против часовой стрелки, верхушка левого желудочка двигается влево и кзади, талия сердца сглаживается, левое предсердие увеличивается и смещает назад левый верхнедолевой бронх, расширяет бифуркационный угол до 90° и более. Увеличенное левое предсердие обычно проступает назад и вправо и на фоне правого предсердия в прямой проекции образует второй контур. Легочная гипертензия проявляется выбуханием дуги легочной артерии, расширением крупных разветвлений и сужением ее мелких ветвей с обеднением легочногорисункавпериферических зонахлегкого. Вдалеко зашедших случаях это дает картину «обгорелого дерева», или симптом «ампутации корней». При нарушении легочной гемодинамики может наблюдаться гемосидероз легких, который на рентгенограмме выглядит как равномерноемелкоочаговоезатемнениесдиаметромтеней1–2 мм.

3.Развиваются правожелудочковая недостаточность и застойные явления в большом круге кровообращения. Значительное расширение полости правогожелудочкаможетпривестиквозникновениюотносительнойнедостаточности трехстворчатого клапана. В этих случаях наблюдается расширениесердцавправозасчетгипертрофииидилетацииправогопредсердия.

При ультразвуковом исследовании из парастернальной позиции оси левого желудочка передняя створка митрального клапана во время его максимального раскрытия в диастолу имеет куполообразное закругление в сторону задней створки. В середине диастолы прикрытие передней створки митрального клапана происходит замедленно или вообще отсутствует. Кровоток из левого предсердия в желудочек

впериод диастолы приобретает равномерный характер. Постоянный градиент давления между предсердием и желудочком заставляет створки клапана постоянно находиться в открытом положении. Дилатированное левое предсердие в конце диастолы уже не может обеспечить гемодинамически полное сокращение. Двухмерная эхокардиография позволяет определить диаметр и площадь митрального потока крови: двухфазный или куполообразный. Скорость трансмитрального кровотока увеличена до 1,6–2,0 м/с (норма — до 1 м/с).

Недостаточность левого предсердно-желудочкового клапана

(митральная недостаточность) — неспособность левого предсерд- но-желудочкового клапана эффективно препятствовать обратному движению крови левого желудочка в левое предсердие во время систолы желудочков сердца. Обусловлена неполным смыканием или перфорацией створок клапана. Аускультативно проявляется систоли-

155

ческим шумом на верхушке. Недостаточность может быть функциональной (относительной) и органической.

Общие размеры сердца увеличены, талия отсутствует, в прямой проекции наблюдается закругление IV дуги на левом контуре сердца вследствие дилатации и гипертрофии левого желудочка. Кроме того, увеличение левого предсердия обусловливает выбухание III дуги слева. Увеличение левого предсердия определяется также по смещению назад левого верхнедолевого бронха и расширению бифуркационного угла. При большом увеличении левого предсердия тень его может выступать за правый контур сердца в виде добавочной тени. В случаях выраженной митральной недостаточности наблюдаются симптомы регургитации крови и систолической экспансии левого предсердия. Это четко проявляется пульсацией тени пищевода и коромыслоподобными движениями в месте соприкосновения контура левого предсердия с контуром левого желудочка. Признаки нарушения кровообращения в легких выражены слабо или отсутствуют. При левожелудочковой недостаточности может выявиться венозный застой: расширение корней с нечеткими контурами, прослеживаемость сосудистого рисунка до периферии легочных полей.

При ультразвуковой диагностике четких и прямых признаков нет. Это происходит потому, что движения митрального клапана в систолу минимальны, хотя имеет место выраженная митральная регургитация. Определяют косвенные признаки этого порока. К ним относятся увеличение размера левого предсердия, повышение амплитуды открытия митрального клапана, дилатация полости левого желудочка с повышенной амплитудой движения его стенок, возрастание общего ударного объема. Гораздо эффективнее допплеровская эхокардиография, с помощью которой обнаруживают признаки турбулентного потока.

Митральный порок сужение левого предсердно-желудочкового отверстия и недостаточность левого предсердно-желудочкового (митрального) клапана. В зависимости от их превалирования можно судить о преобладании сужения или недостаточности; реже они выражены в равной степени. Преобладание стеноза или недостаточности рентгенологически устанавливают, в основном, по дуге отклонения контрастированного пищевода в правой косой проекции (преобладание гипертрофии или дилятации левого среднесердия), а также по выраженности признаков застоя и гипертензии в малом круге.

Недостаточность правого предсердно-желудочкового клапана (трикуспидальная недостаточность) — неспособность правого

156

предсердно-желудочкового клапана эффективно препятствовать обратному движению крови из правого желудочка в правое предсердие во время систолы желудочков сердца. Обусловлена неполным смыканием или перфорацией створок клапана. Может быть функциональной (относительной) и органической. Обычно сочетается с поражением других клапанов сердца, как изолированный порок — редок.

Рентгенологически выявляется значительное увеличение сердца за счет расширения правого предсердия и правого желудочка, что обусловливает его трикуспидальную конфигурацию — сердце имеет вид деревянного башмака. Увеличены поперечник сердца и его основание, которым оно прилегает к диафрагме. По левому контуру сердца выступает ствол легочной артерии. Дуга правого предсердия увеличена и смещена вправо, атриовазальный угол расположен высоко. Верхушка сердца приподнята вследствие увеличения правого желудочка, последний участвует в образовании нижней части правого и левого контуров сердца. В общем сердце приобретает шаровидную форму. В левом боковом и первом косом положениях правое предсердие выбухает назад в заднее средостение, а правый желудочек — вперед, уменьшая ретростернальное пространство. Часто можно видеть тень расширенной верхней полой вены. Легочный рисунок обычно выражен нерезко и даже может отсутствовать, застойвмаломкругекровообращенияненаблюдается.

При ультразвуковом исследовании прямые признаки не определяются. При выраженной регургитации может наблюдаться дилатация правого желудочка, парадоксальное движение межжелудочковой перегородки, увеличение правого предсердия. Информативным методом является контрастная эхокардиография.

Стеноз правого атриовентрикулярного отверстия (трикуспи-

дальный стеноз) — порок сердца, характеризующийся сужением правого предсердно-желудочкового отверстия. Заболевание редкое, встречается в 6–8% случаев приобретенных пороков сердца. Как правило, комбинируется с митральным (иногда с аортальным) стенозом; кроме того, почти всегда отмечается недостаточность трехстворчатого (правого предсердно-желудочкового) клапана. Клинически проявляется усилением первого тона и протодиастолическим шумом в точке аускультации трехстворчатого клапана.

Обнаруживается значительное увеличение правого предсердия. Тень сердца расширена вправо, атрио-вазальный угол расположен высоко, сердечно-диафрагмальный угол сглажен, заднее средостение сужено выбухающим правым предсердием. Придается известное зна-

157

чение отсутствию признаков легочного застоя и расширения ствола и ветвей легочной артерии.

При ультразвуковом исследовании наблюдается значительное сужение скорости диастолического прикрытия передней створки клапана, отсутствие или резкое снижение амплитуды предсердной волны, движение задней стенки клапана в том же направлении, что и передней. Двухмерная эхокардиография позволяет выявить уплотнение и утолщение створок клапанов, их спаяние, ограничение подвижности.

Стеноз устья аорты — порок сердца, характеризующийся сужением отверстия аорты, препятствующим изгнанию крови в аорту при сокращении левого желудочка. Во время систолы левый желудочек опорожняется не полностью, так как вся кровь не успевает перейти через суженное отверстие в аорту. В период диастолы к этой остаточной крови в желудочке добавляется еще нормальное количество крови из левого предсердия, что ведет к переполнению желудочка и повышению в нем давления. Это нарушение внутрисердечной гемодинамики компенсируется усиленной работой левого желудочка. Аускультативно порок проявляется систолическим шумом над аортой, проводящимся по ходу крупных артерий.

158

Стеноз устья аорты в периоде компенсации обычно не сопровождается изменением размеров сердца, в ряде случаев может отмечаться лишь незначительное увеличение левого желудочка. С развитием сердечной недостаточности происходит прогрессирующее расширение левого желудочка, а затем и левого предсердия. Рентгеновская картина характеризуется, прежде всего, аортальной конфигурацией сердечной тени: дуга левого желудочка увеличена, закруглена, талия сердца выражена, верхушка его закруглена, смещена вниз и влево и обычно проецируется под диафрагмой, нередко на фоне газового пузыря желудка. Увеличение левого желудочка наблюдается и кзади, что особенно хорошо видно во втором косом и левом боковом положениях. Пульсация левого желудочка медленная, глубокая, сильная, а при декомпенсации ослабевает. Изменения со стороны аорты заключаются в постстенотическом расширении ее начальной части, амплитуда пульсации которой увеличена. Нередко происходят обызвествления аортальных клапанов. Изменения со стороны сосудов малого круга в виде признаков венозной легочной гипертензии выявляются лишь при снижении сократительной функции левого желудочка в период развития декомпенсации порока. Сократительная недостаточность левого желудочка часто ведет к относительной митральной недостаточности.

При ультразвуковом исследовании эхокардиограмма створок клапана изменяется, отражение ультразвука от створок становится более интенсивным в связи с их фиброзом, степень расхождения створок в систолу резко снижается. При выраженном стенозировании и склерозировании створки лоцируются как единый конгломерат эхосигналов, что зачастую не позволяет установить степень их расхождения во время систолы. В свою очередь, степень расхождения створок аортального клапана во время систолы является производной характеристикой и зависит от кровотока через клапанное кольцо.

Фибротизированные, уплотненные, спаянные аортальные створки бывают хорошо видны в продольном сечении сердца на двухмерной эхокардиограмме во все фазы сердечного цикла. Эти измененные створки также отчетливо регистрируются и в поперечном сечении. По степени расхождения створок можно ориентировочно оценивать выраженность клапанного аортального стеноза. При допплеровской эхокардиографии выявляется турбулентность аортального потока при положении контрольного объема на уровне клапана и в надклапанном пространстве в виде расширенного спектра. Помимо этого, нередко увеличивается время изгнания крови в аорту. Скорость кровотока через аортальный клапан,

159

превышающая 4 м/с, указывает на критический, требующий протезирования клапана, аортальный стеноз; скорость ниже 3 м/с — на нетяжелый стеноз. С помощью непрерывного допплеровского исследования можно ориентировочно оценить аортальный чрезклапанный градиент давления. Эхокардиограмма митрального клапана практически не изменена.

Недостаточность клапана аорты (аортальная недостаточ-

ность) — порок, при котором полулунные заслонки не закрывают полностью аортального отверстия либо имеют перфорации. Вследствие этого во время диастолы происходит обратный ток крови из аорты в левый желудочек. Аускультативно выявляют диастолический шум.

В периоде компенсации и если клапанный дефект небольшой, размеры сердца не увеличены или незначительно увеличен левый желудочек. При выраженной аортальной недостаточности развивается типичная аортальная конфигурация сердечной тени, сердце значительно увеличено за счет левого желудочка, талия его резко выражена, верхушка смещена влево, округлена и обычно располагается над куполом диафрагмы. Сердце лежит на широком основании на диафрагме. Увеличенный левый желудочек в левой боковой и во второй косой проекциях выбухает кзади и суживает ретрокардиальное пространство. Тень аорты обычно диффузно расширена и уплотнена. В области верхушки сердца и дуги аорты определяется очень сильная («скачущая») пульсация с высокой амплитудой. При развитии сердечной недостаточности появляются признаки венозной легочнойгипертензиисозначительнымувеличениемлевогопредсердия.

При ультразвуковом исследовании у ряда больных обнаруживают несмыкание створок клапана в период диастолы, которые регистрируются в виде двух параллельных линий. Значительно чаще имеет место регургитация крови из аорты, которая вызывает высокочастотные и мелкоамплитудные колебания передней створки митрального клапана, а в выраженных случаях — задней створки и даже межжелудочковой перегородки. Полость левого желудочка увеличена, задняя стенка его и межжелудочковая перегородка утолщены. Значительно увеличены их амплитуда и скорость движения в период систолы и диастолы. Значительно повышенымасса миокарда левогожелудочка иобщийударный объем.

6.3.2. Врожденные пороки сердца

Дефект межпредсердной перегородки. Характеризуется наличи-

ем сообщения между правым и левым предсердием. В изолированной форме встречается в 7–12% врожденных пороков сердца, в сочетании с другими пороками — у 85% больных.
