Соотношения единиц измерения давления
Кроме единиц СИ в технике используются и другие единицы измерения давления. Приведем основные из них и их взаимосвязь:
– 1 техническая атмосфера
р = 1 ат = 1 кгс/см2 = 0,981 бар = 10 м вод.ст.= 735,6 мм рт.ст.;
– 1 бар
р = 1 бар = 750 мм рт.ст. = 10,2 м вод. ст. = 1,02 кгс/см2.
В физике используется понятие физической атмосферы – это давление, соответствующее 760 мм ртутного столба на уровне моря при температуре 0 оC:
1 атм = 760 мм рт.ст.= 1,0333 кгс/см2 = 1,0133 бар .

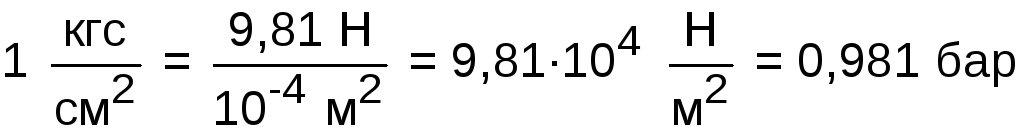

Как отмечено выше, при переходе от одной единицы измерения к другой необходимо заменить единицы измерения несистемных величин на соответствующие им в СИ, оперируя с ними, как с арифметическими операторами. Например:
.
Температура
Температура представляет собой меру нагретости тел. В быту температуру отождествляют с понятиями тепло – теплый и холодно – холодный.
В технической термодинамике под температурой понимается величина, пропорциональная энергии движения молекул и атомов данного тела.
На практике в основном используются две температурные шкалы (рис.1.1).Первая – абсолютная шкала температур Кельвина, ее нижняя граница соответствует точке абсолютного нуля, где отсутствует молекулярное движение (практически недостижима) и единственной экспериментальной точкой принята тройная точка воды, лежащая выше точки таяния льда при нормальном атмосферном давлении (760 мм рт. ст.) на 0,01 о, этой точке присвоено значение температуры 273,16 К. Это значение выбрано для того, чтобы разность температур кипения и таяния химически чистой воды при нормальном физическом давлении составляла 100 о. Температура в кельвинах соответствует СИ и обозначается как Т К.

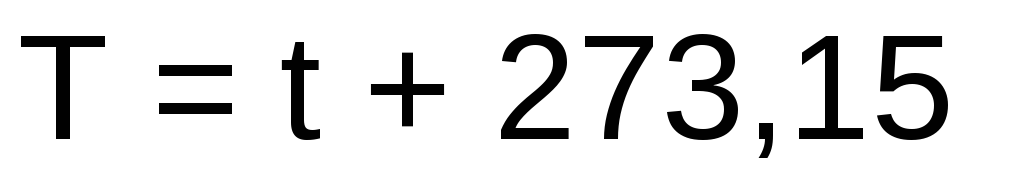

Вторая – стоградусная шкала температур Цельсия – широко используется в практике. Эта шкала имеет две опытные точки: 0 оС и 100 оС, она всем хорошо известна. Температура на ней обозначается t оС. Между абсолютной температурой по шкале Кельвина и температурой по шкале Цельсия имеется соотношение
. (1.10)
Из (1.10) следует, что температуре 0 оС соответствует температура +273,15 К; а 0 К соответствует -273,15 оС.
В англоязычных странах и США используется шкала Фаренгейта, для которой справедливо соотношение F = 1,8t + 32.
1.1. Задачи
Пример решения задачи:
1.1. Манометр газового баллона показывает давление 0,9 МПа, столбик ртути в барометре имеет высоту 730 мм при температуре в помещении 30 °С. Определить абсолютное давление газа в баллоне в мегапаскалях.
Решение
Показание барометра получено при температуре ртути 30 °С. Барометрическое давление, приведенное к 0 °С, составит
,

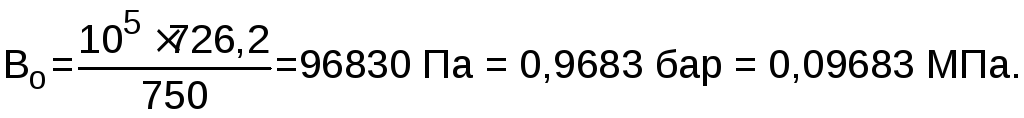

и, следовательно, атмосферное давление в Па будет определяться соотношением 1 бар = 105 Па = 750 мм рт. ст.
Абсолютное давление газа в баллоне
1.2. В сосуде вместимостью 0,4 м3 находится 0,8 кг газа. Определить его удельный объем, плотность и удельный вес в СИ.
Ответ: v=0,5 м3/кг, =2 кг/м3 , =19,62 Н/м3 .
1.3. Манометр парового котла показывает давление 15 кгс/см2 . Показания ртутного барометра при температуре в котельной 25 °С составляют 750 мм рт.ст. Определить абсолютное давление в котле в технических атмосферах, в барах и в паскалях.
Ответ: р=16,01 кгс/см2 =15,7 бар =15,7∙105 Па .
1.4. Пневматический пресс с диаметром поршня 0,4 м действует с силой 635000 Н. Определить абсолютное давление воздуха в цилиндре пресса в атмосферах, в барах и в паскалях, если барометрическое давление Во=745 мм рт. ст.
Ответ: р=52,6 кгс/см2 =51,55 бар =51,55∙105 Па .
1.5. Разрежение в газоходе котла измеряется при помощи тягомера с наклонной трубкой (рис. 1.2). Угол наклона трубки =30 о. В качестве измерительной жидкости залит керосин с плотностью 0,8 г/см3.
Определить абсолютное давление в газоходе котла в барах, паскалях, в технических атмосферах при отсчете по наклонной шкале трубки прибора ℓ=220 мм и барометрическом давлении в котельной (приведенном к 0 оС) Во=740 мм рт.ст.
Ответ: р=0,978 бар = 97800 Па = 0,997 кгс/см2.
1.6. Для определения давления газа к сосуду подключенU- образный ртутный манометр (рис.1.3). Высота столба ртути H1=500 мм. Над ртутью в правом колене находится вода. Высота водяного столба H2=200 мм. Барометрическое давление Во=742 мм рт.ст. Определить абсолютное давление газа в сосуде в миллиметрах ртутного столба и в барах.
Ответ: р=1256,7 мм. рт. ст. =1,675 бар.
1.7. В конденсаторе паровой турбины поддерживается абсолютное давление р=0,04 бар. Каковы будут показания вакуумметров, проградуированных в килопаскалях и в миллиметрах ртутного столба, если в одном случае показание барометра (приведенного к 0 оС) составляет 735 мм рт. ст., а в другом 764 мм рт.ст.?
Ответ: 1) рв=94,0 кПа =705 мм рт.ст.;
2) рв=97,87 кПа =734 мм рт.ст.
1.8. Манометр, установленный в открытой кабине самолета, находящегося на земле, и измеряющий давление масла в двигателе, показывает 6 кгс/см2 при показаниях барометра 752 мм рт.ст.
1) Каково абсолютное давление масла, выраженное в бар, кгс/см2, мм рт.ст., мм вод. ст.?
2) Каковы будут показания манометра в этих же единицах после подъема самолета на некоторую высоту, где атмосферное давление составляет 442,5 мм рт.ст., если абсолютное давление масла в двигателе остается неизменным? Ускорение свободного падения считать нормальным (g=9,81 м/с2), не зависящим от высоты подъема самолета. Плотность ртути и воды принять соответственно при 0 и 4 оС Нg=13595 кг/м3, Н2О=1000 кг/м3.
Ответ: 1) р=6,89 бар =7,0223 кгс/см2 =5165 мм рт. ст.=
=7,022∙104 мм вод. ст.;
2) рм=6,297∙бар =6,421 кгс/см2 =4723 мм рт. ст.=
=6,421∙104 мм вод. ст.
1.9. Определить абсолютное давление в воздухопроводе (рис.1.4), если измерение давления ведется микроманометром. Длина трубки микроманометра, заполненная жидкостью, ℓ = 180 мм. Трубка наклонена под углом = 30о, а рабочая жидкость спирт с плотностью 0,8 г/см3. Показания барометра 0,1020 МПа. Давление определить в мегапаскалях, миллиметрах ртутного столба и в кгс/см2.
Ответ: р=0,1027 МПа =770 мм рт.ст.=1,047 кгс/см2 .
