2.3.2.2 Навигатор Детали
Навигатор детали является средством визуального представления структуры модели. Вы можете использовать Навигатор детали для выбора элементов, управления их видимостью, прямого доступа к параметрам построения, лучшего понимания истории построения модели и ее логических связей. Кроме данных о модели Навигатор детали содержит информацию о чертежах и видах. Навигатор детали разделен на несколько частей: основную панель, панель зависимостей, панель подробностей и панель предварительного изображения. По мере построения модели и создания чертежа эти данные отражаются в Навигаторе детали.

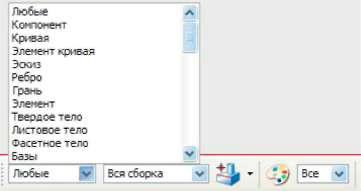

Основная панель: Основная панель дает самый общий вид на модель. Вы можете дважды кликнуть на любой элемент модели в основной панели, для начала его редактирования, и Вы можете использовать контрольный блок рядом с элементом, чтобы управлять его видимостью, подавлять и восстанавливать элемент. Вы можете использовать фильтры для отображения на панели только той информации, которая вам необходима. Панель зависимостей: Панель зависимостей используется для отображения связей родители-дети для элементов построения, выбранных на основной панели. Панель подробностей: Панель подробностей показывает параметры выбранного элемента и в некоторых случаях дает возможность их прямого редактирования в этом окне. Панель предварительного просмотра: На панели предварительного изображения система показывает картинку выбранного на основной панели элемента построения. Выбранная запись должна иметь доступный объект предварительного просмотра. |
|
Навигатор детали является очень удобным средством для навигации по модели и ее управлению.
2.3.2.3 Паллета Истории
Паллета истории [History Palette] обеспечивает быстрый доступ к недавно открытым файлам или другим элементам паллеты. Вы можете использовать ее, чтобы быстро загрузить детали, над которыми Вы недавно работали или добавить к детали небольшие наборы элементов паллеты.
Паллета истории [History Palette] хранит последние использованные параметры и режим сеанса, когда Вы закрывали все детали или выходили из системы. NX4 сохраняет паллеты, которые были загружены в сеансе и восстанавливает их в следующем сеансе. Система не очищает паллету истории, когда Вы перемещаете детали и т.д. Для очистки паллеты истории используйте Настройки -> Паллеты -> Очистить историю.
Чтобы открыть файл детали откройте паллету истории, выберите нужную деталь
и переместите значок детали в пустое графическое окно или можно просто
нажать на значок детали.
Для повторного использования детали переместите ее из паллеты истории в
графическое окно.
NX добавляет элементы в паллету истории если Вы:
- выходите из сессии работы NX4;
- открываете файл детали. Для отображения детали в пределах заданного периода, нажмите MB1 на названии группы, например «Сегодня».
