32. Цип последовательного счета с непосредственным преобразованием в код частоты. Частотно-интегрирующий вольтметр.

Ux – в частоту – в код

ГИЗД – генератор импульсов заданной длительности

Измеряемое напряжение Ux предварительно преобразуют в частоту импульсов fx, она переменная. В течении импульса заданной длительности tx, поступающего с ГИЗД происходит подсчет импульсов с частотой fx пересчетным устройством.

Вольтметр называется интегрирующим, потому что ПНЧ (преобразователь напряжения в частоту) строится на интеграторе. Использование такой конструкции позволяет существенно снизить влияние помех на конечный результат.

31. Цип последовательного счета с непосредственным преобразованием в код временных интервалов. Время-импульсный вольтметр

Ux – tx – в код

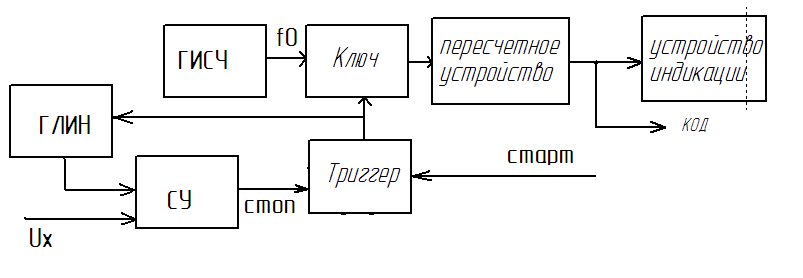

Принцип действия его состоит в том, что измеряемое напряжение Ux предварительно преобразуется во временной интервал Тx, путем сравнения Ux с линейно изменяющимся напряжением Uk. Далее временной интервал измеряется теми же способами.

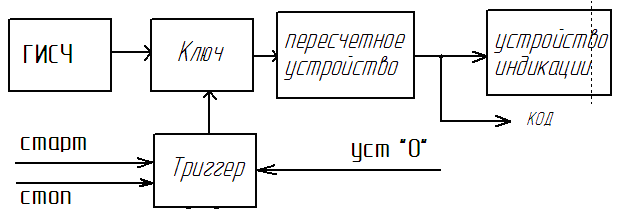

ГИСЧ – генератор импульса счета частоты. Временной интервал может быть измерен путем пересчета импульсов стабильной частоты f0, прошедших на счетчик за заданное время.

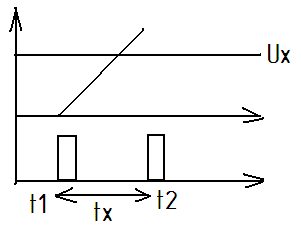

Старт-импульс в момент времениt1 открывает ключ и запускает ГЛИН. В течении tx на ПУ будут постоянно квантованные импульсы. В t2 ключ закрывается стоп-импульсом и количество импульсов на ПУ
