2.5 Расчет элементов верхнего пояса.
Наибольшее усилие возникает в элементе 4, где продольное усилие N=2287 kH.
где kl=0.3 – коэффициент, учитывающий снеговой нагрузки п. 1,7 /7/
Находим расчетную длину элемента по т. 33 /2/ l0=0.9l=0.9·3.01=2.71м
Пояс рассчитываем на внецентренное сжатие только с учетом случайного эксцентриситета.
Который равен 1/30h=300/30=10мм и больше чем 1/600l=3010/600=5.02мм.
Принимая в первом приближении φ=0,9, вычислим требуемую площадь сечения продольной арматуры по формуле:
Принимаем 6 Ø 20мм A–III. (2281 мм)
При Nl/N = 877.05/2287=0,38, l0/h=2710/300=9.03, a` =40 мм < 0.15h=45, по таблице 26 и 27 /4 / находим φb =0,905 и φsb=0.915. Так как αs=RsAs,tot/(Rb·A)=355·2139/(19.8·300·300)=
=0.426, то φ=φb+2(φsb-φb)·αs=0.905+2(0.915-0.905)·0.426=0.913
Окончательно принимаем 6 Ø 20мм A–III. (2281 мм).
Поперечную арматуру конструируем в соответствии с требованиями п. 5,22 /3/ из арматуры класса Вр–I диаметром 5 мм. Устанавливаем с шагом s=400 мм, что равно 20d =20·20=400 и менее 500 мм.
2.6 Расчет элементов решетки.
Максимальное усилие для подбора арматуры в элементах решетки определяется из таблицы результатов статического расчета с учетом всех возможных схем нагружения снеговой нагрузкой.
Раскос 9, подвергающийся растяжению с максимальным усилием N=315,4кН. Продольная ненапрягаемая по индивидуальному заданию класса А–III, Rs=Rsc =365 мПа, требуемая площадь сечения рабочей арматуры по условию прочности составит As=N/Rs=315.4·103/365=863 мм2 . Принимаем 6 Ø 14 A–III. (As=923 мм2)
Раскос 10, подвергающийся растяжению с максимальным усилием N=341,1кН и Nl=79.9 kH. Расчетная длина l0=0.8·l=0.8·3840=3072 мм. Так как l0/h=3072/150=20,48>20 то расчет выполняется c учетом влияния прогиба на значение эксцентриситета продольной силы. Который равен 1/30h=150/30=5 мм и меньше чем 1/600l=3072/600=
=5.12мм. По п. 3.50 /4/ минимальный случайный эксцентриситет равен 10 мм.
Определим коэффициент η, принимая предварительно минимальное продольное армирование для сжатых элементов 4 Ø 10 А–III As,tot=314 мм2, при этом μ=As,tot/(b·h)=314/(200·150)=0.01 > 0.004 при l0/h>10. Тогда φl=1+βM1l/M1
Где M1l=Nl(e0+h/2-a`)=79.9·103(10+150/2-35)=3.995 кН·м
M1= Nl(e0+h/2-a`)=341.1·103(10+150/2-35)=17.055 кН·м
β=1по таблице 16 /4/
φl=1+1·3,995/17,055=1,2<1+β=2
Так как e0/h=10/150=0.066<δe,min=0.5-0.01l0/h-0.01Rb=0.5-0.01·3070/150-0.01·19.8=0.09
Принимаем δe=0.09
μα=μEs/Eb =0.01·200000/32500=0.0646
По формуле (93) /4/ определим Ncr
η=1/(1-N/Ncr)=1/(1-315.4/770.79)=1.69
тогда e=e0η+(h0-a`)/2=10·1.69+(115-35)/2=56.9 мм
Необходимое симметричное армирование находим согласно п. 3,62 /4/. Вычисляем значение коэффициентов:
αn=N/(Rb·b·h0) =315.4·103/(19.8·200·135)=0.58
αm1=Ne/ (Rb·b·h02)=315.4·103·56.9/(19.8·200·1352)=0.248
δ=a`/h0=35/115=0.3
По таблице 18 /4/ находим ξR=0.542 так как αn=0.61>ξR=0.542, то значение As=A`s
Тогда т.е. окончательно оставляем конструктивное армирование 4 Ø 10 А–III As =314 мм2,
Расчет и конструирование опорного узла.
Усилие в нижнем поясе в крайней панели в крайней панели N=1806.7kH, а опорная реакция Q=Qmax=1161.54 кН.
Необходимую длину зоны передачи напряжений для продольной рабочей арматуры Ø 25 AT–IVC находим по требованиям п. 2,29 /3/
lp=(ωpσsp/Rbp+λp)d
σsp=510 (большее из значений σsp и Rs)
По таблице 28 /3/ определим значения
ωp=0.25
λp=10
lp=(0,25·510/20+10)·25=409,37 мм
Выполняем расчет на заанкеривание продольной арматуры при разрушениях по возможному наклонному сечению АВС (см рис 2) , состоящему из участка АВ с наклоном под углом 450 к горизонтали и участка ВС под углом 270 к горизонтали.

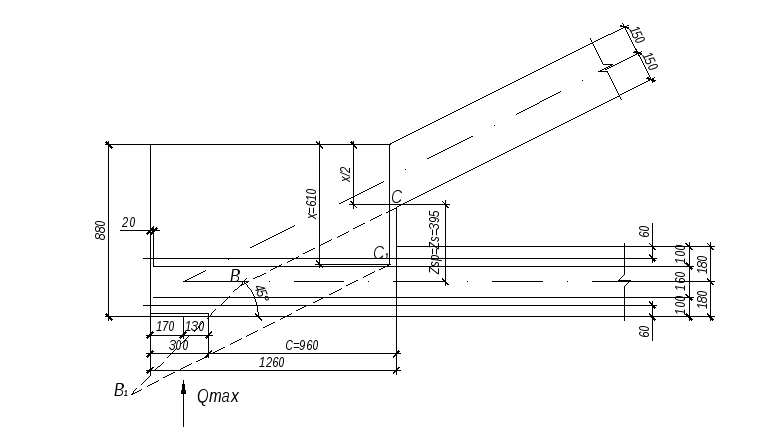

Рис 2. К расчету опорного узла фермы.
Координаты точки В будит равны у=156 мм, х=456 мм
Ряды напрягаемой арматуры, считая снизу, пересекают линию АВС при у, равном, для первого ряда 60 мм, lx=360 мм. Для второго ряда у=300 и lx=742. Соответственно значения коэффициента γsp=lx/lp для рядов напрягаемой арматуры составят:
Для 1 – го ряда 360/409,37=0,87
Для 2 – го ряда 742/409,37=1,81
Усилие воспринимаемое напрягаемой арматурой в сечении АВС :
Nsp=RsΣγspi·Aspi=510·1963.5(0.87+1.81)=2683.7 kH
Находим усилие, которое должно быть воспринято ненапрягаемой арматурой при вертикальных поперечных стержнях.
Ns=N-Nsp=1806.7-2683.7=-877 кН <0 – продольная ненапрягаемая арматура по расчету не требуется.
Принимаем As,min=0.15N/Rs = 0.15·1806.7·103/365=742 мм2 6 Ø 14 A–III с As=923 мм
Ненапрягаемую арматуру располагаем в два ряда по высоте :
1–й ряд у=100 мм, пересечение с АВ при х=400 мм lx=400-20= 380 мм
2–й ряд у=260 мм, пересечение с BC при х=663 мм lx=663-20= 643 мм
В соответствии с п. 5,14 /3/ определяем требуемую длину анкеровки ненапрягаемой продольной арматуры в сжатом от опорной реакции бетоне. По таблице 37 /3/ находим
ωan=0.5
Δλan=8
λan=12
λan,min=200 мм
По формуле 186 /3/ получим:
lan=( ωanRs/Rb+ Δλan)d=(0.5·365/19.8+8)14=241мм>λan·d=12·14=168 мми>λan,min=200 мм
Принимаем lan =241 мм.
Тогда значение коэффициента условий работы ненапрягаемой арматуры γs5=lx/lan при lx>lan ,будет равно γs5=1.
Cследовательно, усилие, воспринимаемое ненапрягаемой продольной арматуры, составит: т.е. принятое количество ненапрягаемой арматуры достаточно для выполнения условий прочности на заанкеривание.
Выполняем расчет опорного узла на действие изгибающего момента, исходя из возможности разрушения по наклонному сечению АВ1С1. В этом случае, при вертикальных хомутах должно удовлетворятся условие:
где qsw=RswAsw/s – усилие в хомутах на единицу длины.
Высоту сжатой зоны бетона определим по формуле x=(Nsp+Ns)/(bRb) способом предварительных приближений, уточняя Nsp и Ns по положению линии АВ1С1 на каждой итерации.
В первом приближении вычислим высоту сжатой зоны при Nsp и Ns из предыдущего расчета: x=(2683,7+336,9)·103/(250·19,8)=610 мм.
Тогда zsp=zs=395 мм.
Из условия прочности на действие изгибающего момента в сечении АВ1С1 определяем требуемую интенсивность вертикальных хомутов. Поскольку =-158 Н/мм <0, то поперечная арматура по на воздействие изгибающего момента не требуется и устанавливается конструктивно. Принимаем вертикальные хомуты минимального диаметра 8 мм арматуры класса А-I.
Определяем минимальное количество продольной арматуры у верхней грани опорного узла
As=0.0005 bh=0.0005·300·880=132 мм2 Принимаем 2 Ø 10 А–III.
