6.Расчет резьбового соединения
6.1.Определим основные параметры резьбы по [2, табл. 2–4, стр. 349–365]:
Наружный диаметр резьбы: d=D=7 мм
Шаг резьбы: P=1 мм
Средний диаметр резьбы: d2=D2=5,350 мм
Внутренний диаметр резьбы: d1=D1=4,917 мм
Длина свинчивания: S=2,4 мм
Определим посадку для данного резьбового соединения:
Определим поля допусков наружной резьбы [табл. 7, стр. 371]:
;
;
.
Определим поля допусков внутренней резьбы [табл. 9, стр. 375]:
;
;
.
Вычислим предельные размеры диаметров:
; (26)
; (27)
(28)
; (29)
;
;
; (30)
; (31)
; (32)
; (33)
Вычислим допуски:
; (34)
; (35)
;
; (36)
; (37)
Вычислим зазоры:
; (38)
(39)

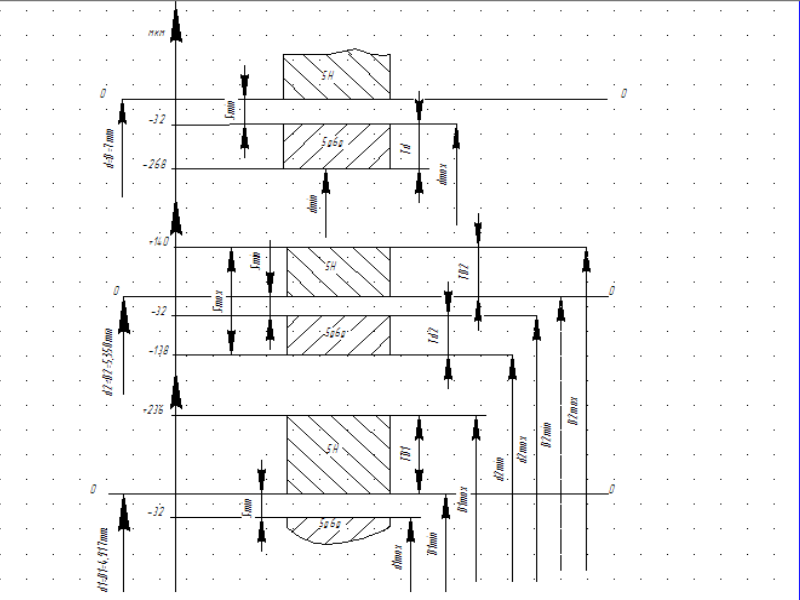

Рис.21Схема полей допусков соединения крышки поз. 13 с основанием корпуса поз. 4 с помощью болта поз. 12.
6.2.Определим основные параметры резьбы по [2, табл. 2–4, стр. 350–365]:
Наружный диаметр резьбы: d=D=12 мм
Шаг резьбы: P=2 мм
Средний диаметр резьбы: d2=D2=11,350 мм
Внутренний диаметр резьбы: d1=D1=10,917 мм
Длина свинчивания: L=7,2 мм
Определим посадку для данного резьбового соединения:
Определим поля допусков наружной резьбы [табл. 7, стр. 371]:
;
;
.
Определим поля допусков внутренней резьбы [табл. 9, стр. 375]:
;
;
.
Вычислим предельные размеры диаметров:
;
;
;
;
;
;
;
;
;
Вычислим допуски:
;
;
;
;
;
Вычислим зазоры:
;
Рис.22 Схема полей допусков соединения крышки корпуса поз. 21 с основанием корпуса поз. 4 с помощью болта поз. 33.
7.Расчет шпоночного соединения
7.1.Соединение шпонки поз. 20 с валом поз. 5.
Определим размеры шпоночного соединения по таблице [2, табл. 2, стр. 304]:
Диаметр вала: 28 мм
Длина шпонки: 18 мм
Сечение: b x h = 8 x 7 мм
Фаска: s = 0.3 мм
Глубина паза
на валу:
во втулке:
Радиус:
Определим допуски элементов шпоночного соединения по таблице [2, табл. 7, стр. 313]:
Поле допуска шпонки по размерам:
ширина (b): h9
высота (h): h11
длина (l): h14
Поле допуска паза по размеру :
(b): H9
(h):
(l): H9
Предельные отклонения глубины паза:
на валу:
во втулке:
Рассчитаем параметры шпоночного соединения:
По ширине: ;
==8мм;
ES =+36 мкм;
EI = 0 мкм;
es = 0 мкм;
ei = –36 мкм;
TD = ES – EI = 36 – 0 = 36 мкм;
Td = es – ei = 0 + 36 = 36 мкм;
TDd = TD + Td = 36 + 36 = 72 мкм;
; (40)
; (41)
; (42)
; (43)
; (44)
. (45)
Рис.23 Схема полей допусков соединения шпонка поз. 20 – паз по ширине.
по высоте: ;
==7 мм;
ES =+18 мкм;
EI = –18 мкм;
es = 0 мкм;
ei = –90 мкм;
TD = ES – EI = 18 + 18= 36 мкм;
Td = es – ei = 0 + 90 = 90 мкм;
TDd = TD + Td = 36 + 90 = 126 мкм;
; (46)
; (47)
; (48)
; (49)
; (50)
. (51)
Рис.24 Схема полей допусков соединения шпонка поз. 20 – паз по высоте.
по длине: ;
==18 мм;
ES =+43 мкм;
EI = 0 мкм;
es = 0 мкм;
ei = –430 мкм;
TD = ES – EI = 43 – 0 = 43 мкм;
Td = es – ei = 0 + 430 = 430 мкм;
TDd = TD + Td = 43 + 430 = 463 мкм;
; (52)
; (53)
; (54)
; (55)
; (56)
. (57)
Рис.25 Схема полей допусков соединения шпонка поз. 20 – паз по длине.
