ПРИЛОЖЕНИЕ 1
ФОНД ОЦЕНОЧНЫХ СРЕДСТВ,
ИСПОЛЬЗУЕМЫХ ДЛЯ ПРОВЕДЕНИЯ ТЕКУЩЕГО КОНТРОЛЯ
И ПРОМЕЖТОЧНОЙ АТТЕСТАЦИИ ПО ГИДРАВЛИКЕ
1. КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ МАТЕРИАЛЫ ТЕСТОВОГО
КОНТРОЛЯ ПО ДИСЦИПЛИНЕ «ГИДРАВЛИКА»
1. Укажите закон вязкого трения Ньютона-Петрова:
а) = (dU/dh);
б) p = vc;
в) F = S (dU/dh);
г) p = pо + h.
2. Для какого режима течения справедлив закон вязкого трения:
а) ламинарного;
б) переходного;
в) турбулентного.
3. Укажите взаимосвязь динамической и кинематической вязкостей жидкости:
а) = g;
б) = ;
в) = g;
г) = g.
4. Как изменяется кинематическая вязкость капельных жидкостей с возрастанием температуры:
а) увеличивается;
б) уменьшается;
в) не изменяется.
5. Как изменяется кинематическая вязкость газов с возрастанием температуры:
а) увеличивается;
б) уменьшается;
в) не изменяется.
6. Назовите размерность динамической и кинематической вязкостей в системе единиц СИ:
а) ; б); в); г);
д) кгс / с; е) ; ж); и).
7. Как изменяется время истечения исследуемой жидкости из вискозиметра Энглера при повышении ее температуры:
а) увеличивается;
б) уменьшается;
в) не изменяется.
8. Какая вязкость исследуется на вискозиметре Энглера:
а) динамическая;
б) кинематическая;
в) условная.
9. Почему температуру воды в опытах на вискозиметре Энглера выбирают равной 20 С:
а) примерно соответствует температуре окружающей среды;
б) принимается за эталон.
10. Какое соотношение вязкости исследуемой жидкости с вязкостью воды при 20 С должно выдерживаться в опытах:
а) вязкость воды больше;
б) вязкость воды меньше;
в) вязкости равны.
11. Как изменяется вязкость капельных жидкостей с увеличением давления:
а) увеличивается;
б) уменьшается;
в) не изменяется.
12 Укажите выражение для определения градуса Энглера:
а) Тиссл./Твод.; б) t/tвод.; в) иссл./вод.; г) /вод.,
где Т - температура; t - время.
13. Укажите выражение для определения гидростатического давления в точке:
а) F / S ; б) p S ; в) .
14. Укажите размерность давления в системе единиц СИ:
а) Н; б) ; в) мм. рт. ст.; г) мм. вод. ст.;
д) Па; е) .
15. Укажите основное уравнение гидростатики:
а) Xdx + Ydy + Zdz = 0;
б) ;
в) ,
где - давление на свободной поверхности жидкости.
16. Какое давление измеряется пьезометрами:
а) абсолютное;
б) избыточное;
в) вакуумметрическое.
17. Что определяет выбор рабочей жидкости в жидкостных манометрах:
а) барометрическое (атмосферное) давление;
б) вязкость;
в) предел измеряемых давлений.
18. Какое избыточное давление испытывает тело, погруженное в воду на глубину 10 метров:
а) 2; б) 1 бар.; в) 10 м. вод. ст.;
г) 20 м. вод. ст.; д) 1 атм.
19. Как изменяется давление по мере погружения в жидкость:
а) уменьшается;
б) остается постоянным;
в) увеличивается.
20. Укажите значение физической атмосферы:
а) 1 Па; б) 1 ; в) 760 мм. рт. ст.; г) 10 м. вод. ст.;
д) ; д) 735,6 мм. рт. ст.
21. По какому выражению определяется вакуумметрическое давление:
а) ; б); в);
г) γh; д) ,
где - барометрическое, избыточное и абсолютное давления, соответственно.
22. Укажите максимальное теоретическое значение вакуума:
а) 1 ; б) 1; в) 0; г) 2.
23. Что понимается под относительным покоем жидкости:
а) жидкость находится в покое;
б) жидкость перемещается в сосуде;
в) жидкость перемещается вместе с сосудом.
24. Укажите уравнение поверхности уровня жидкости:
а) V = const; б) Q = const; в) dT = 0; г) p = const; д) dp = 0.
25. Что оказывает влияние на форму свободной поверхности жидкости, находящейся во вращающемся сосуде:
а) давление окружающей среды;
б) плотность жидкости;
в) температура жидкости;
г) скорость вращения сосуда;
д) количество жидкости, находящейся в сосуде.
26. Форму какой геометрической фигуры приобретает поверхность уровня жидкости, вращающейся вместе с цилиндрическим сосудом:
а) сфера; б) конус; в) параболоид; г) гиперболоид;
д) цилиндр.
27. Зависит ли форма свободной поверхности при относительном покое от рода жидкости:
а) да; б) нет.
28. Что измеряют с помощью ротаметров:
а) ускорение;
б) перепад давления;
в) расход;
г) скорость.
29. Какой расход измеряется ротаметром:
а) объемный;
б) массовый;
г) весовой.
30. К какому типу измерительных преобразователей относятся расходомеры обтекания:
а) переменного и постоянного перепада давления;
б) тахометрические;
в) электромагнитные;
г) ультразвуковые.
31. На чем основан принцип действия ротаметра:
а) уравновешивание поплавка в конической трубе динамическим напором струи;
б) силовое воздействие набегающего потока измеряемой жидкости;
в) вращение первичного элемента;
г) связь между скоростью измеряемого потока и скоростью распространения звуковых колебаний.
32. Зависит ли высота подъема поплавка ротаметра от вязкости жидкости:
а) да; б) нет.
33. Изменяется ли сила воздействия потока на поплавок ротаметра с изменением расхода жидкости:
а) да; б) нет.
34. Что произойдет с верхним пределом измерения расхода при утяжелении поплавка:
а) уменьшится; б) не изменится; в) увеличится.
35. Укажите уравнение Д.Бернулли:
а) для элементарной струйки идеальной жидкости;
б) для элементарной струйки реальной жидкости;
в) для потока реальной жидкости.
1)
2)
3)
36. Укажите выражение:
а) для геометрического напора;
б) для пьезометрического напора;
в) для скоростного напора.
1) 2)3)4)5)6)
37. Укажите размерность гидростатического напора:
а) б)в)г) Н; д)
38. Каков энергетический смысл уравнения Д.Бернулли для идеальной жидкости:
а) закон сохранения количества движения;
б) закон сохранения момента количества движения;
в) закон сохранения механической энергии;
г) уравнение баланса энергии.
39. Что учитывает коэффициент Кориолиса:
а) неравномерность распределения скоростей по сечению потока;
б) распределение расхода по сечению потока;
в) распределение касательных напряжений по сечению потока.
40. Зависит ли коэффициент Кориолиса от режима течения жидкости:
а) да; б) нет.
41. В каком сечении трубопровода А (рис. 34) скорость движения жидкости больше:
Рис. 34. Напорная и пьезометрическая линии
а) сечение I; б) сечение II; в) сечение III.
42. В каком сечении трубопровода А (рис. 34) давление больше:
а) сечение I; б) сечение II; в) сечение III.
43. Какому сечению трубопровода соответствуют напорная и пьезометрическая линии, приведенные на рис. 34:
а) б) в) г)
43. Укажите напорную и пьезометрическую линии в случае течения жидкости в канале сечения, приведенного на рис. 35:
а) для идеальной жидкости; б) для реальной жидкости.
Рис. 35. Конфигурация трубопровода
1) 2) 3)
44. Укажите размерность коэффициента гидравлического трения:
а) м; б) м/с; в) безразмерный; г) с.
45. Зависят ли потери напора на трение от длины трубопровода:
а) да; б) нет.
46. Укажите выражение для определения потерь напора на трение в случае установившегося движения жидкости:
а) б)в)
47. Чем характерна область квадратичного сопротивления:
а) = f (Re); б) в)
48. Чем характерна область гидравлически гладких труб:
а) б)в)
49. Укажите зависимость коэффициента Дарси для круглых труб при ламинарном режиме течения жидкости:
а) б)в)г)
50. Зависит ли коэффициент гидравлического трения от длины трубопровода:
а) да; б) нет.
51. Чем обусловлены местные потери энергии:
а) изменением формы и размера трубы;
б) изменением физических свойств жидкости;
в) изменением скорости течения жидкости.
52. Укажите выражения для определения местных потерь напора:
а) 64 / Re; б) в)г)
53. Укажите выражение для определения КМС в случае внезапного расширения трубы:
а) б)в)г)
54. Зависят ли местные сопротивления от режима течения жидкости:
а) да; б) нет.
55. Зависит ли коэффициент местного сопротивления диффузора от угла раскрытия :
а) да; б) нет.
56. Что оказывает влияние на коэффициент местного сопротивления поворота трубы:
а) материал стенки;
б) смачиваемость поверхности;
в) форма поперечного сечения трубы;
г) угол поворота;
д) физические свойства жидкости.
57. Укажите на схеме (рис. 36) местные сопротивления:
а) б) в)
58. Что определяет профиль скоростей по сечению круглой трубы при ламинарном режиме течения:
а) удельный вес жидкости;
б) вязкость жидкости;
в) шероховатость трубопровода.
59. Какие кривые описывают профили скоростей при ламинарном и турбулентном режимах течения жидкости:
а) гипербола;
б) парабола;
в) окружность;
г) логарифмическая кривая;
д) эвольвента.
60. Какой параметр оценивает величину неравномерности распределения скоростей по сечению трубопровода:
а) коэффициент скорости;
б) коэффициент сжатия;
в) коэффициент Кариолиса;
г) коэффициент расхода.
61. Что измеряется трубкой Пито:
а) разница полного и статического давления;
б) статическое давление;
в) полное давление.
62. Какой режим течения обеспечивает более равномерный профиль скоростей в трубопроводе:
а) ламинарный;
б) турбулентный;
в) не зависит от режима.
63. Какова размерность коэффициента Кориолиса:
а) м; б) м/с; в) безразмерный; г) ; д) с; е).
64. Укажите выражения для определения средней скорости при ламинарном режиме течения жидкости:
а) ; б); в).
65. Укажите выражение для определения числа Рейнольдса:
а); б); в); г); д); е)V/a.
66. Зависит ли число Рейнольдса от температуры:
а) да; б) нет.
67. Укажите величину критического числа Рейнольдса для круглых труб:
а) 1380; б) 2000; в) 580; г) 2300; д) 13800; е) 20000.
68. Зависит ли критическое число Рейнольдса от условий входа в трубопровод:
а) да; б) нет.
69. Влияет ли шероховатость поверхности трубопровода на критическое число Рейнольдса:
а) да; б) нет.
70. Укажите критерий, выражающий отношение сил инерции к силам вязкости:
а) М; б) St; в) Eu; г) Re; д) Fr.
71. Что такое тарировка:
а) выбор диапазона измерений;
б) сравнение с показаниями образцовых приборов;
в) определение пригодности.
72. Укажите выражение для определения:
а) объемного расхода;
б) массового расхода
1) V/ ; 2) M/ ; 3) V/М ; 4) /V ; 5) 6)
73. Необходимо ли поддерживать постоянство напора при тарировке диафрагмы:
а) да; б) нет.
74. Для чего используется тарировочный график диафрагмы:
а) определение перепада давления;
б) определение расхода;
в) определение скорости.
75. Укажите выражение для определения расхода через диафрагму:
а) б)в)
г)
76. Что покажут пьезометры, установленные на диафрагме:
а) б) в)
77. Как должна быть расположена диафрагма в трубопроводе:
а) б) в) г) д)
78. Какой гидравлический элемент служит для пропускания жидкости в одном направлении:
1) обратный клапан; 2) дроссель;
3) предохранительный клапан.
79. Для чего предназначен дроссель:
1) для повышения давления;
2) для регулирования расхода;
3) для распределения потока жидкости.
80. Какой элемент служит для понижения давления жидкости:
1) предохранительный клапан; 2) редукционный клапан;
3) обратный клапан.
81. Какую функцию выполняет предохранительный клапан:
1) понижает давление в системе;
2) защищает гидросистему от чрезмерно высоких давлений;
3) пропускает жидкость в одном направлении;
82. Какая зависимость характеризует работу дросселя:
1) p = f (Q); 2) Q = f (S); 3) p = f (S).
83. К какому типу насосов относится шестеренный насос:
1) лопастной; 2) объемный; 3) струйный.
84. Укажите обозначения по ГОСТ гидравлических элементов:
а) обратного клапана; б) дросселя;
в) предохранительного клапана;
г) редукционного клапана; д) нерегулируемого насоса;
е) гидромотора; ж) регулируемого насоса;
з) гидроцилиндра; и) гидрораспределителя.
85. Укажите выражения для определения полного давления в насосе:
1) 2)3)
4)
86. Как определяется подача насоса:
1) Q / ; 2) 3) W / ; 4) 5) Q / W.
87. Укажите параметры, характеризующие работу шестеренного насоса:
1) Q; 2) P; 3) 4) 5) ; 6)
88. Укажите рабочие характеристики шестеренного насоса:
1) Q = f(P); 2) 3) = f(P);
4) P = f(Q); 5) 6)
89. Почему при закрытии вентиля за насосом увеличивается давление в насосе:
1) увеличивается Q; 2) увеличивается температура;
3) увеличивается сопротивление;
4) увеличивается число Re.
90. От каких параметров зависит теоретическая подача шестеренного насоса:
1) b; 2) D; 3) n; 4) z; 5) R.
91. Укажите выражение для определения коэффициента полезного действия насоса:
1)2)3)
4)
92. Как изменяется объемный КПД насоса с ростом температуры жидкости:
1) не изменяется; 2) увеличивается; 3) уменьшается.
93. Почему при перекрытии напорной магистрали уменьшается объемный КПД насоса:
1) увеличиваются утечки жидкости из системы;
2) увеличиваются утечки жидкости внутри насоса;
3) увеличивается число Рейнольдса.
94. Что произойдет с теоретической подачей насоса при замене одного рабочего тела другим (например, масла – водой):
1) увеличится; 2) не изменится; 3) уменьшится.
95. Укажите соотношение между полным и объемным КПД насоса:
1) ; 2); 3).
96. В каком диапазоне изменяется объемный КПД насоса:
1) больше 1; 2) меньше 1; 3) .
97. Зависит ли объемный КПД от рода перекачиваемой жидкости:
1) да; 2) нет.
98. При каком способе регулирования гидропривода КПД выше:
1) дроссельное; 2) объемное.
99. Какие основные параметры характеризуют гидропередачу с поступательным движением выходного звена:
1) V; 2) Q; 3) ; 4) F; 5) N; 6) ; 7) .
ПРИЛОЖЕНИЕ 2

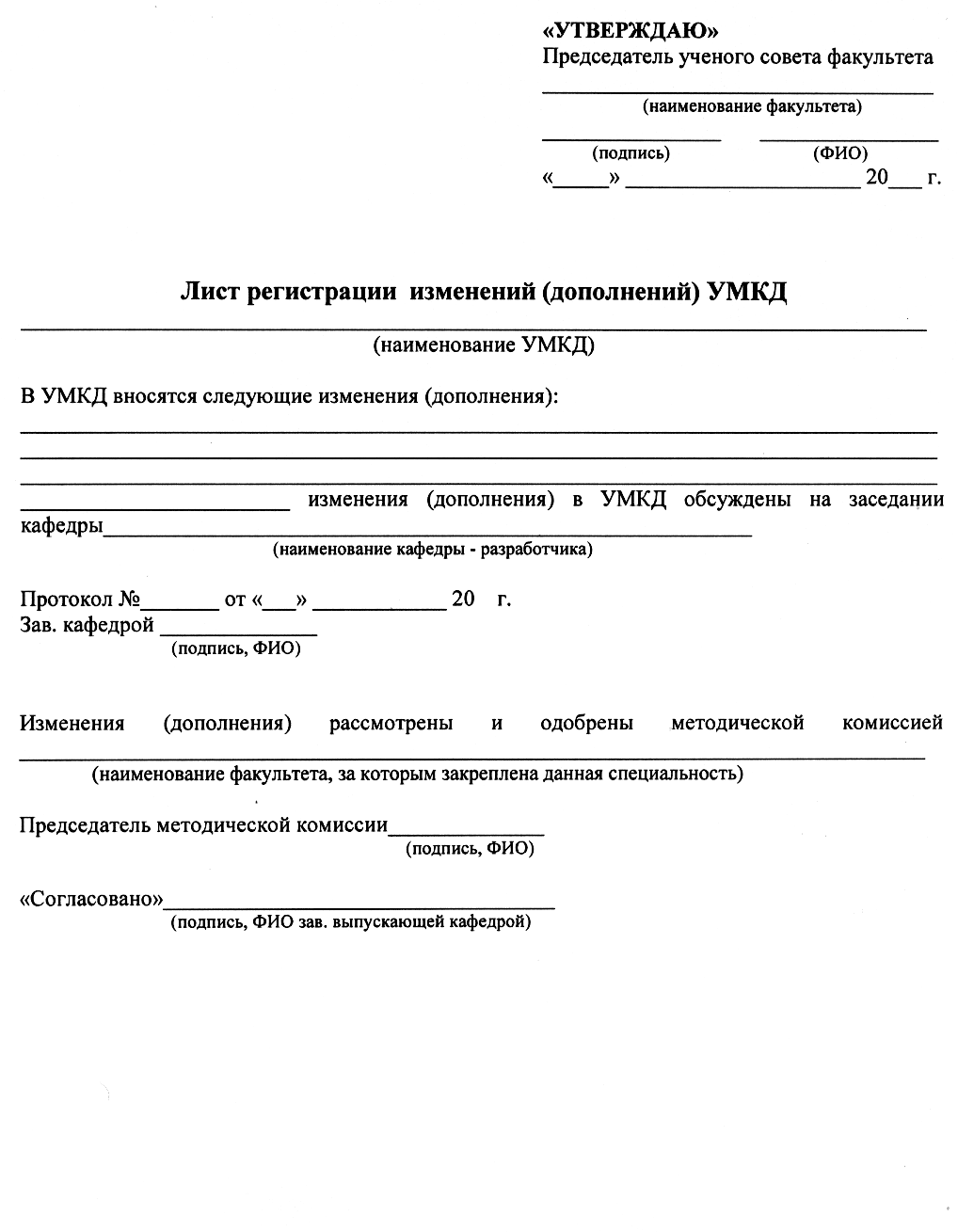

ПРИЛОЖЕНИЕ 3
