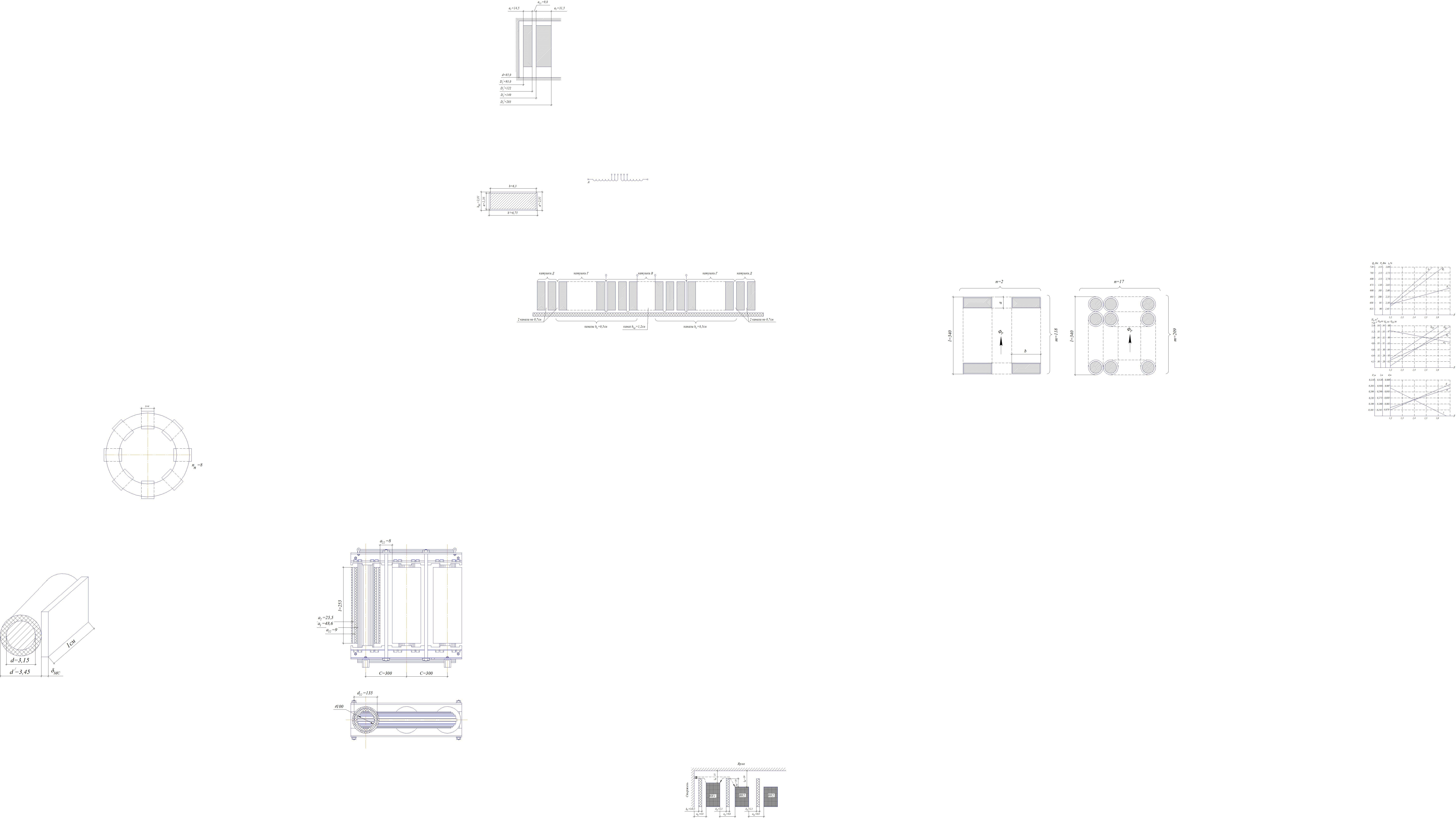

4. Расчёт параметров короткого замыкания
4.1. Определение потерь короткого замыкания
Потери короткого замыкания в трансформаторе состоят из электрических потерь в обмотках, из добавочных потерь в обмотках и отводах, а так же из потерь в стенках бака и других металлических элементах конструкции, вызванных потоком рассеяния обмоток и отводов.
Согласно ГОСТ 11677-85 за расчетную (условную) температуру, к которой должны быть приведены потери и напряжение короткого замыкания, принимают: +115оС для всех масляных и сухих трансформаторов с изоляцией классов нагревостойкости F, H, C.
Полные потери короткого замыкания готового трансформатора не должны, отклонятся более чем на 5% от гарантийного значения, заданного ГОСТом или заданием на проект.
где Jф – фактическая плотность тока, полученная после расчета и выбора сечения обмоток трансформатора,; Go – масса металла обмоток; К – коэффициент, учитывающий плотность металла γ (кг/м3) и удельное электрическое сопротивление ρ (Оммм/м). При температуре обмоток 75оС этот коэффициент для алюминиевого провода равен 12,75.

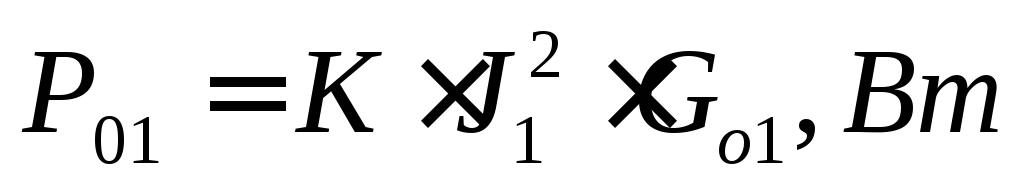

Электрические потери в обмотке НН:
;
Электрические потери в обмотке ВН:
;
Масса металла обмотки низкого напряжения (НН):
Масса металла обмотки высокого напряжения (ВН):
В приведенных формулах: - для алюминиевого провода;- сечение витка, м2; - диаметры обмоток, м.
Обычно добавочные потери в обмотках учитываются через коэффициенты добавочных потерь Kg и Kg2. Коэффициент добавочных потерь Kg зависит от геометрических размеров проводников обмоток и их расположения по отношению к полю рассеяния трансформатора и определяется для каждой обмотки.
- для обмотки из прямоугольного алюминиевого провода:
;
- для обмотки из круглого алюминиевого провода
;
где
n – число проводников обмотки в направлении, перпендикулярном к направлению потека рассеяны (рис.3.1.);
m– число проводников обмотки в направлении, параллельном потоку рассеяния (рис.3.1.);
b – размер проводника перпендикулярного к направлению потока рассеяния, м;
а – размер проводника, параллельного направлению потока рассеяния, м;
l – общий размер обмотки (высота) в направлении потока рассеяния, м;
d – диаметр круглого проводника, м;
Kp – коэффициент приведения поля рассеяния колеблется от 0,93 до 0,98 и обычно принимается равным 0,95.
Рисунок 4.1 – Расположение элементарных проводников в радиальном и осевом направлениях.
Подсчёт электрических потерь в отводах сводится к определению длины проводников и массы металла в отводах. Он может быть точно произведен после окончательного установления конструкции отводов и приближенного определения массы отводов.

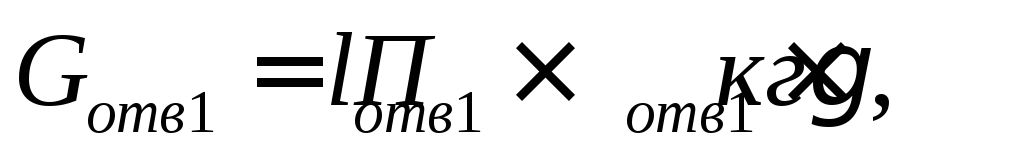

Принимая сечение отвода равным сечению витка обмотки и общую длину проводов для соединения в звезду , и для соединения в треугольник, массу металла проводов отводов можно найти по формуле:
;
;
где γ – плотность металла отводов (для алюминия 2700 кг/м3).
Электрические потери в отводах:
Поля рассеяния обмоток и отводов частично замыкаются через стенки бака, а также через стальные детали – прессующие балки ярма, стяжные шпильки и т.д.
Потери в стенках бака и других стальных деталях трансформатора:
где - коэффициент который определяется по табл. 7.1 [1];- номинальная мощность трансформатора.
Таким образом, потери короткого замыкания:
Плотность теплового потока на поверхности обмотки НН:
;
Плотность теплового потока на поверхности обмотки ВН:
;
Погрешность величины относительно заданного значения:
