3.4 Расчет высоты чаши.

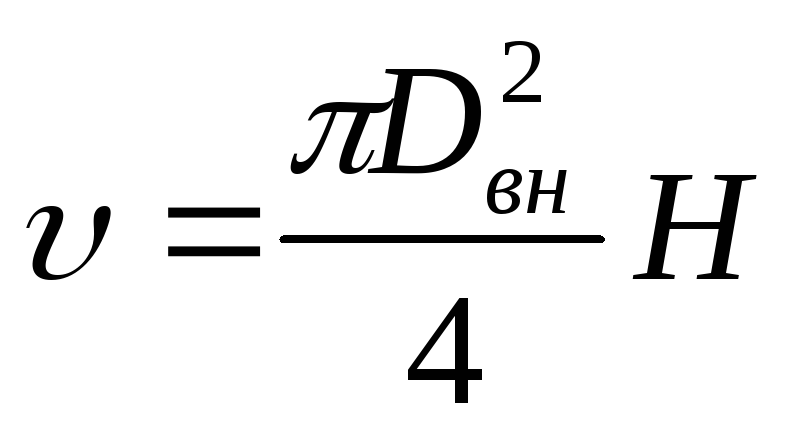

Высота цилиндрической чаши (рис. 16) при отсутствии предбункера выбирается из условия бесперебойной работы вибробункера в течение промежутка Т (можно принять ориентировочно 15+35 мин). Объем внутренней части чаши можно, с одной стороны, получить из формулы (рис. 16а)

(38)

откуда неизвестная величина Н найдена:

(40)

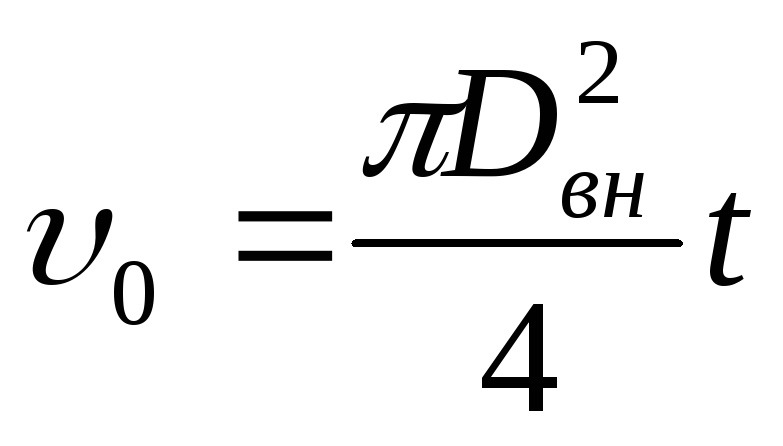

где - объем чаши, который не должен заполняться навалом деталей, необходимый для того, чтобы детали могли подвергаться ориентированию.

(41)

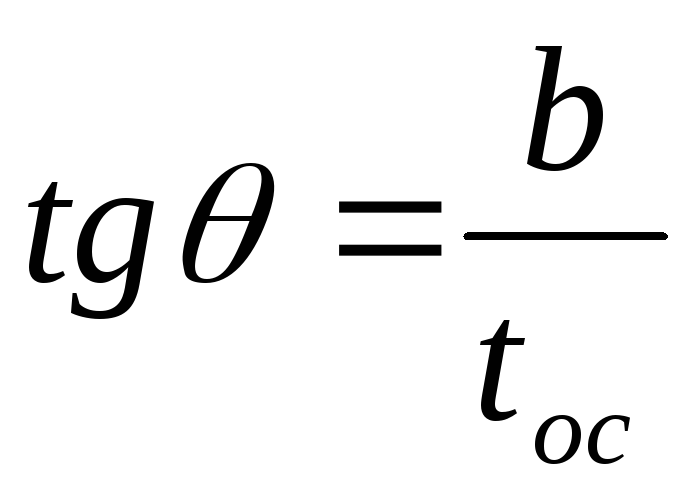

где t – шаг спиральной канавки, который принимается равным

высоте объема .

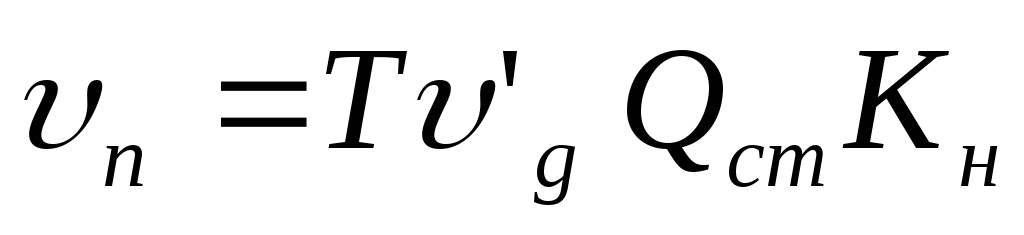

- полезный объем (объем, занимаемый деталями)

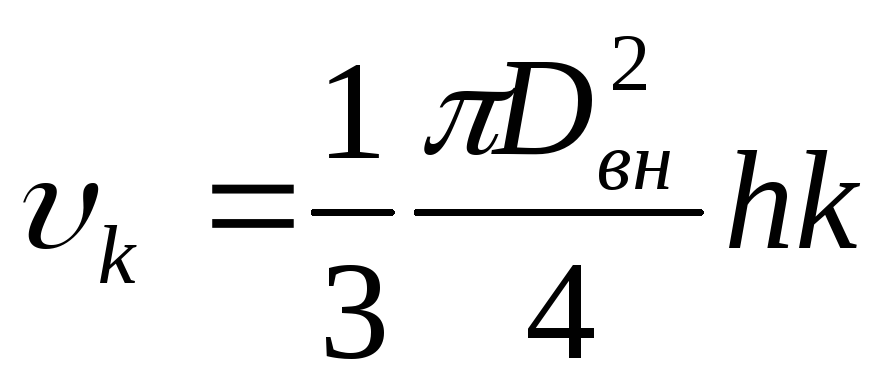

- объем, занимаемый конической частью днища.

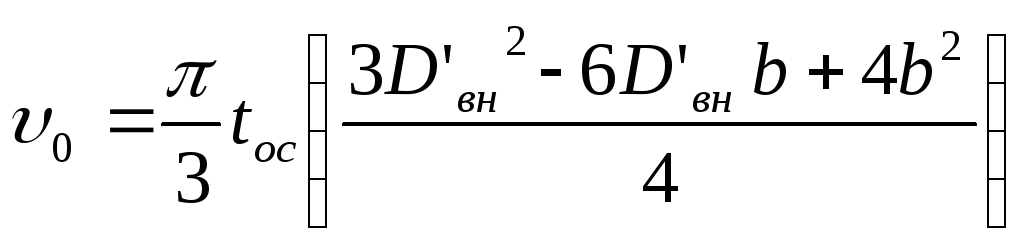

(42)

(43)

Т – время работы автомата, в течение которого загрузочное устройство должно опорожниться.

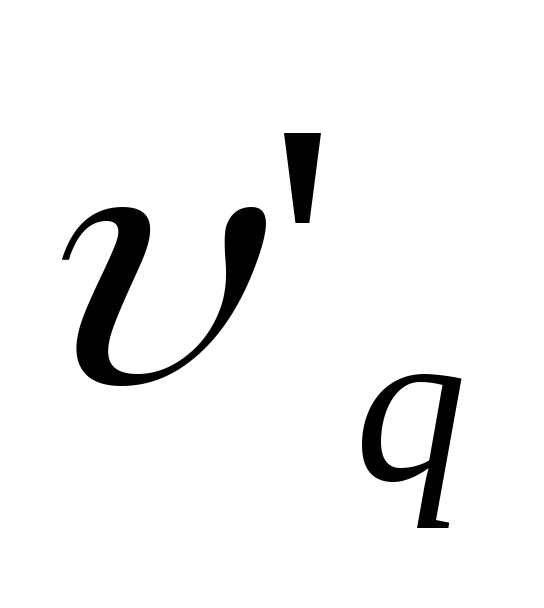

- объем одной заготовки

- производительность станка (задается при проектировании ВВЗУ)

- коэффициент неравномерного расположения и заполнения деталями чаши бункера (принимается равным 1,2 1,35)

(44)

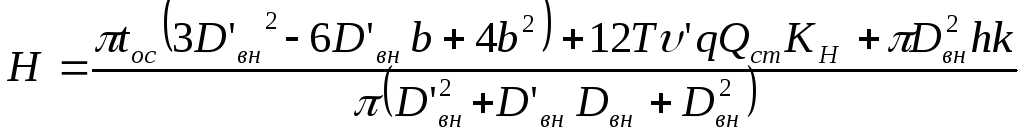

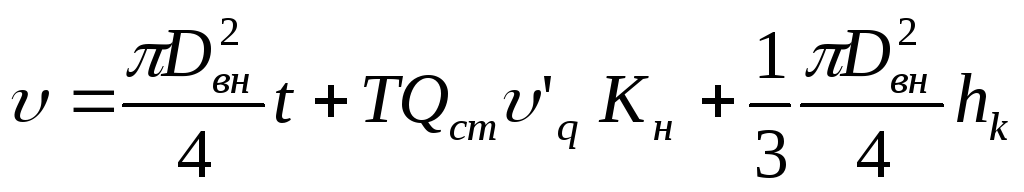

Поставим в формулу (39) значение формулы (44), найдем искомую величину:

(45)

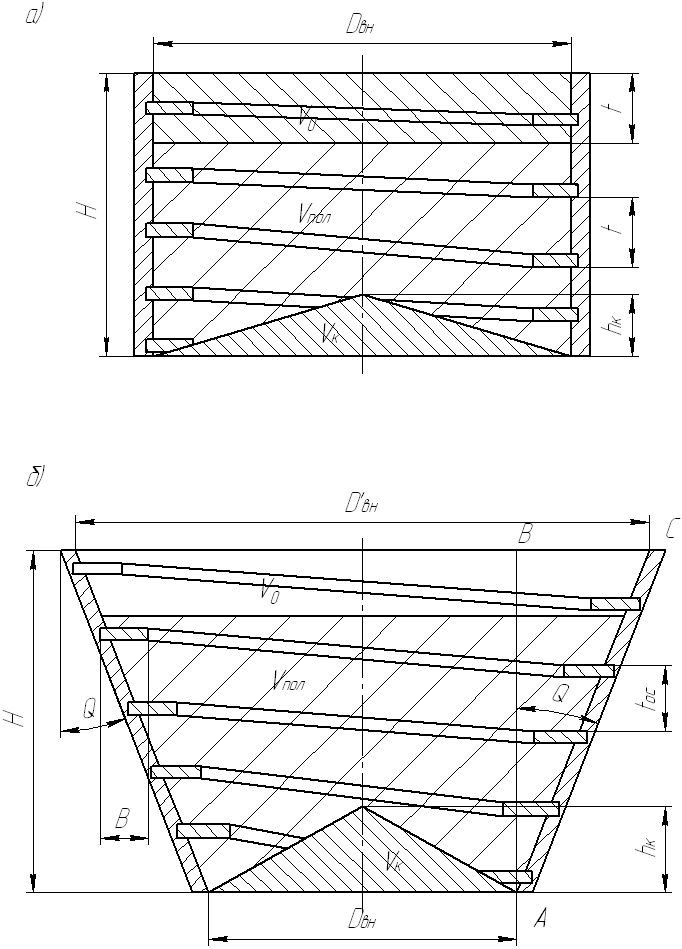

Рис. 16. Параметры спиральной части чаши вибробункера

Аналогично производится расчет высоты конусной чаши из условия бесперебойного работы бункера в течение промежутка времени (рис. 16)

Объем внутренней части чаши равен:

с одной стороны:

с другой стороны: (46)

Объем, занимаемый конической частью, как и у цилиндрической чаши, равен:

Полезный объем чаши равен:

Определим объем чаши, который не должен заполняться деталями:

(47)

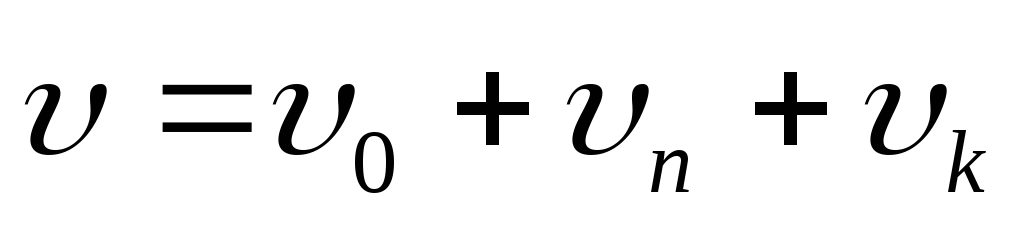

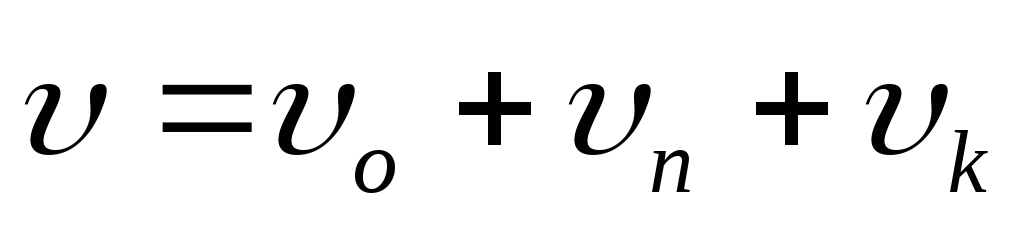

Подставив значение по формуле (29) и проделав преобразования, получим

(48)

Подставив в формулу (49) значения формул (42), (43), (45):

(49)

Подставим в формулу (46) значение из формулы (49)

(50)

Определим из формулы (50) значение величины Н

(51)

3.5 Выбор частоты колебаний.

Частота колебаний вибрационного бункера выбирается из следующих соображений. Наиболее просто осуществлять колебания чаши питателя пре помощи электромагнитных вибраторов, работающих с частотой 50 и 100 гц.

Частоту 100 гц. целесообразно применять у вибрационных питателей для мелких заготовок с диаметром чаши 200 мм. У более крупных вибропитателей при больших размерах колеблющихся поверхностей и значительных амплитудах колебания работа на высокой частоте сопровождается неприятным шумом. Кроме того, при меньшей частоте колебаний допустимы минее жесткие и, следовательно, более лёгкие колеблющиеся массы питателя, что в свою очередь, приводит к уменьшению питателя, т.е. к уменьшению общего веса питателя и уменьшению габаритов и мощности вибратора. Поэтому у вибрационных питателей с диаметром чаши до 500 мм. целесообразно применять частоту 50 гц.

Для питателей более крупных размеров желательно применять частоту 16+25 гц. так как при этих частотах, лежащих на пороге слышимости , шум, вызываемый работой питателя, значительно меньше. Такая частота колебаний достигается при помощи электромагнитных вибраторов 7 например, вибрационный вибратор с эксцентриком, имеющий электромотор с числом оборотов 14+40 об/мин обеспечивает частоту 24 гц.
