1.4 Бункерный вибропитатель со съемной конической чашей для мелких деталей.

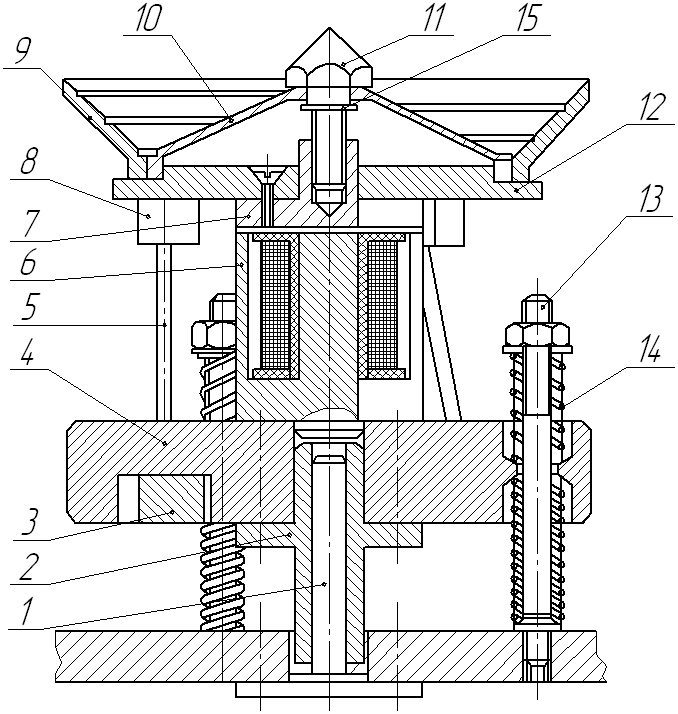

На рис. 4 показана конструкция бункерного вибропитателя с конической чашей для мелких часовых деталей.

Вибропитатель состоит из съемочной конической чаши 9, изготовленной из оргстекла, на внутренней поверхности которой выполнена спиральная канавка по форме загружаемых деталей.

Чаша 9 скреплена с коническим дном 10, через которое при помощи болта 11 крепится к основанию 12. Основание 12 подвешено на трех наклонных цилиндрических стержнях 5, которые при помощи верхних 8 и нижних 3 башмаков зажимами прикреплены к основанию 12 и нижней плите 4 питателя.

Рис. 4. Бункерный вибропитатель с конической чашей

Магнитопровод электромагнита выполнен из армго железа в виде стакана 6 цилиндрической формы с сердечником. Для уменьшения вихревых токов стакан 6 имеет три продольных разреза. На сердечник стакана надета катушка с обмоткой. Якорь вибратора 7 (выполнен из железа) крепится к основанию 12. Такой вибратор имеет несколько большие тепловые потери в железе, чем набранный из пластин электротехнической стали, но зато конструкция вибратора очень проста.

Для виброизоляции питатель опирается на двойные цилиндрические пружины 14, которые дают возможность при помощи гайки на шпильке 18 регулировать по высоте положение чаши относительно рабочих органов автомата. Устойчивость питателя в горизонтальном направлении (положении) обеспечивается осью 1, входящей во втулку 2, скрепленную с плитой 4.

Коническая форма чаши обеспечивает удобство замены чаши для различных деталей. Для смены чаши достаточно отвернуть болт 11, имеющий шайбу 15 для снятия с посадочного места.

1.5 Вибрационный бункер типа ев-4.

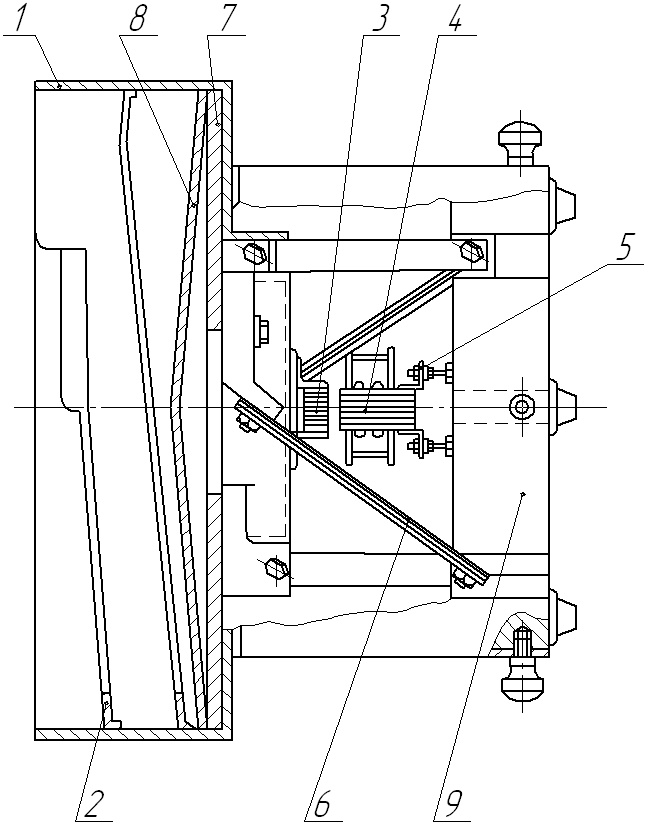

На рис. 5 изображен вибрационный бункер типа ЕВ-1 фирмы Riley (Англия) с многослойными пластинчатыми пружинами. Вибрационный бункер состоит из чаши 1, на внутренней цилиндрической поверхности которой имеется спиральный лоток 2. Конус 3 крепится к днищу 7. Днище 7 чаши укреплено на четырех наклонных многослойных пластинчатых пружинах 6, которые так же крепятся на нижней массивной плите 9. Загруженные в бункер заготовки сползают по конусу 8 к лотку 2 и вследствие вибрации поднимаются по лотку вверх.

Якорь 3 создан из набора пластин электротехнической стали.

Рис. 5. Бункерный вибропитатель с многослойными пластинчатыми пружинами фирмы Riley

Сердечник электромагнита состоит из набора Ш-образных пластин электротехнической стали. На средний выступ набора одевается катушка, через которую пропускают переменный ток.

Этот вибропитатель можно отнести к серии вибропитателей, с регулируемым воздушным забором электромагнита.

Скорость заготовок регулируется путем изменения зазора в электромагните. Этот способ регулировки основан на усилия электромагнита от воздушного зазора между якорем и сердечником. Регулирование производится с помощью винтового устройства 5. Изменение воздушного зазора между электромагнитом 4 и якорем 3.

С увеличением воздушного зазора будет уменьшаться усилие электромагнита, а следовательно, и скорость движения заготовки по спиральному лотку.

Недостаток: увеличение потребляемого тока при уменьшении скорости деталей, так как с ростом зазора уменьшается индуктивное сопротивление.
