рог срабатывания и гистерезис. Значение Х < 0 воспринимается алгоритмом как Х = 0. Выход D0 алгоритма является объединением по ИЛИ выходов всех ячеек алгоритма.
2.2 Схема конфигураций алгоритмов

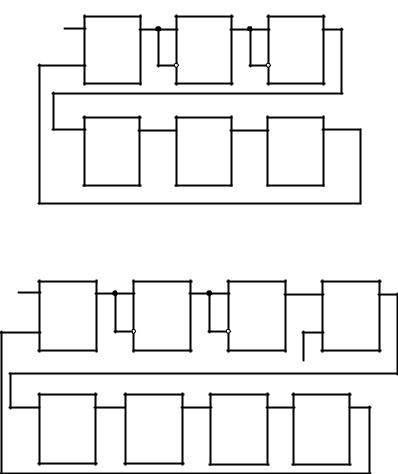

Модели контуров САР с двухпозиционным регулятором приведены соответственно на рисунке 34 и 35.
Рис. 34 Схема конфигураций алгоритмов для случая моделирования САР
сдвухпозиционным регулятором и объектом с самовыравниванием
сзапаздыванием
Рис. 35 Схема конфигураций алгоритмов для случая моделирования САР
сдвухпозиционным регулятором и объектом без самовыравнивания
сзапаздыванием
59
Промежуточное реле моделируется алгоритмом ПЕР(57), помещенным в алгоблок 02, контакторное исполнительное уст-
ройство моделируется также алгоритмом ПЕР(57), помещенным в алгоблок 03. Объект управления моделируется алгоритмами в алгоблоках 04 – 06 для объекта с самовыравниванием и алгоритмами в алгоблоках 04 – 08 для объекта без самовыравнивания.
Для объекта без самовыравнивания дополнительным параметром настройки является расход, задаваемый отрицательной величиной.
3.Порядок выполнения работы
1.Для каждого типа объекта с помощью пульта настройки выполнить процедуры занесения алгоритмов в алгоблоки, конфигурацию алгоритмов и настройку. Данные по настроечным коэффициентам и величину задания регулятора получить у преподавателя.
2.Установить величину порога срабатывания для регуля-
тора ХСР = 2%, а гистерезис Х = 4%.
3.Установить задание регулятору и перейти в режим
"РАБОТА".
4.В режиме "РАБОТА" в процедуре "ВЫХ" зафиксировать переходный процесс с выхода объекта управления.
5.По полученной кривой переходного процесса определить амплитуду, длительность положительного и отрицательного импульсов и период установившихся колебаний, и сравнить эти величины с рассчитанными по формулам изложенными в теоретической части. Определить ошибку отклонения среднего значения регулируемой величины от задания.
6.Установить величину порога срабатывания ХСР = 4%, а
гистерезис Х = 8%.и повторить пункты 3 – 5.
7.Сравнить влияние параметров настройки регулятора на параметры переходного процесса.
8.Сделать выводы.
Примечание:
Перед снятием переходного процесса установить значение выхода объекта управления на ноль.
Для этого в режиме "ПРОГРАММИРОВАНИЕ" в процедуре "НАЧ.УСЛ" на выходе алгоритмов ИНТ(33) и ЗАП(39) (для объекта без самовыравнивания) или ФИЛ(35) и ЗАП(39) (для объекта с самовыравниванием) установить значение выходного сигнала равным нулю.
60
4. Оформление отчета
Отчет должен содержать:
1.Краткое содержание теоретического введения.
2.Основные сведения об алгоритме ПОР(59) – Пороговый
элемент.
3.Модель системы автоматического регулирования с двухпозиционным регулятором.
4.Схемы конфигурации САР с двухпозиционным регулятором и объектами с самовыравниванием и без.
5.Заполненные таблицы "Состав конфигурации", "Конфигурирование алгоритмов", "Настройка алгоритмов" для двух схем (параметры объекта управления взять из лабораторной работы №2).
6.Переходные процессы в системе автоматического регулирования и определение экспериментальных параметров переход-
ного процесса ТК и Х (если характеристика регулятора симметричная) или t1, t2, x1 и x1 (если несимметричная).
7.Расчет параметров переходного процесса и сравнение с полученными экспериментально значениями.
8.Вывод по работе.
Библиографический список
1.Контроллеры малоканальные микропроцессорные Ремиконт Р-130. Техническое описание ДГТ2.399.000 ТО01, Чебоксары, 1989. -277с.
2.Раннев Г.Г. Методы и средства измерений. Учебник– М.:И.Ц. « Академия», 2003. -336 с.
3.Парсункин Б.Н., Андреев С.М., Дубинин В.М., Рябчиков М.Ю. Расчеты и моделирование переходных процессов в системах позиционного регулирования: Учеб. пособие – Магнитогорск: ГОУ ВПО « МГТУ», 2006. 173 с.
4.Лукас В.А. Теория управления техническими системами: Учеб. пособ. для вузов. – Екатеринбург: Изд-во УГГУ, 2005, -674с.
