.pdfМинистерство образования и науки Российской Федерации Государственное образовательное учреждение
Высшего профессионального образования Магнитогорский государственный технический университет им. Г.И.Носова
И.Г. Самарина
Т.Г. Обухова
Моделирование систем автоматического регулирования на микропроцессорном контроллере Ремиконт Р-130
Утверждено Редакционно – издательским советом университета в качестве учебного пособия
Магнитогорск
2011
УДК __________
Рецензенты:
Самарина И.Г., Обухова Т.Г.
Моделирование систем автоматического регулиро- вания на микропроцессорном контроллере Ремиконт Р-130: Учеб. пособие. – Магнитогорск: ГОУ ВПО
« МГТУ», 2011. – 63 с.
ISBN 978-5-89514-823-5
В пособии представлены основные понятия об измерениях, метрологические характеристики средств измерений, классификация погрешностей измерений. Изложены основные физические принципы датчиков основные законы контактных и бесконтактных средств измерений температуры и вторичные приборы для работы в комплекте с различными датчиками температуры.
Также в пособии представлен лабораторный практикум. В каждой лабораторной работе содержится: цель работы, описание лабораторной установки, порядок выполнения работы, оформление отчёта и контрольные вопросы для самопроверки.
Содержание предлагаемого учебного пособия основано на программе дисциплине « Технические измерения и приборы» изучаемой студентами специальности 220301 « Автоматизация технологических процессов и производств».
УДК ________
ISBN 978-5-89514-823-5
ГОУ ВПО « МГТУ», 2011
Самарина И.Г., Обухова Т.Г.
ЛАБОРАТОРНАЯ РАБОТА №1
Изучение алгоритмов статических преобразований на примере выполнения арифметических вычислений
Цель работы:
1.изучить алгоритмы статических преобразований;
2.изучить порядок выполнения процедур программирования и работы контроллера;
3.выполнить вычисление заданной арифметической функ-
ции.
1.Алгоритмы статических преобразований
Библиотека алгоритмов содержит алгоритмы статических преобразований, которые предназначены для обработки входных аналоговых сигналов в соответствии с алгебраическими или арифметическими функциями не использующие текущее время в качестве аргумента. К алгоритмам статического преобразования относятся:
1.СУМ(42) – Суммирование
2.СМА(43) – Суммирование с масштабированием
3.УМД(44) – Умножение-деление.
4.КОР(45) – Корень квадратный
5.МОД(46) – Модуль
6.КУС(47) – Кусочно-линейная функция
7.ОГР(48) – Ограничение
8.СКС(49) – Скользящее среднее
9.ДИС (50) – Дискретное среднее
10.МИН (51) – Минимум
11.МКС (52) – Максимум
12.СИТ (53) – Средний из трех
13.ЭКС (54) – Экстремум
14.МСШ (55) – Масштабирование
Рассмотрим более подробно некоторые алгоритмы из группы статических преобразований.
1.1 Алгоритм СУМ (42) – суммирование
Алгоритм используется для суммирования (без масштабирования) нескольких (до 21) сигналов.
Выходной сигнал алгоритма равен: Y = Xo+X1+X2+... +Xm Число дополнительных (к Х0) суммируемых сигналов 0<m<20 задается модификатором. При m = 0 на входе имеется сигнал Х0, при m=1 – сигнал Х0 и X1 и т.д. Входы-выходы алго-
1
ритма СУМ и его функциональная схема приведены в таблице 1 и на рисунке 1.
|
|
|
|
|
|
|
|
|
|
|
Таблица 1 |
|
|
|
Входы-выходы алгоритма СУМ(42) |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
Номер |
|
Обозначе- |
|
Вх – Вых |
|
|
Назначение |
||||
01 |
|
|
Х0 |
|
|
|
|
|
Основной вход (каскадный) |
||
02 |
|
|
X1 |
|
|
|
|
|
1 -й дополнительный вход |
||
03 |
|
|
X2 |
|
|
Вход |
|
|
2 -й дополнительный вход |
||
… |
|
|
… |
|
|
|
|
|
… |
||
m+1 |
|
|
|
|
|
|
|
|
m -й дополнительный вход |
||
01 |
|
|
Y |
|
Выход |
|
|
Выход (каскадный) |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис.1. Функциональная схема алгоритма СУМ(42) – суммирование
Алгоритм не инициирует обратный счет, но если по инициативе других алгоритмов на каскадный выход Y приходит команда отключения со значением начальных условий Y0, алгоритм выполняет процедуру обратного счета, формируя на каскадном вхо-
де Х0 сигнал: X0 = Y0-(X1+X2+... +Xm).
Этот сигнал вместе с командой отключения транслируется предвключенному алгоритму. Модификатор m = 00 – 20 , масштаб времени MB отсутствует.
1.2 Алгоритм УМД (44) - умножение – деление
Алгоритм предназначен для выполнения математических операций умножения и (или) деления.
Алгоритм перемножает два числа и делит полученное произведение на третье число. Выходной сигнал алгоритма ра-
вен: Y = X1 – Х2/Х3.
Если необходимо выполнить операцию умножения, на вход
2
Х3 задается константа, значение которой является масштабным множителем. Если требуется выполнить операцию деления, константа задается на вход Х2. Входы-выходы алгоритма УМД(44) и его функциональная схема приведены в таблице 2 и на рисунке 2 соответственно.

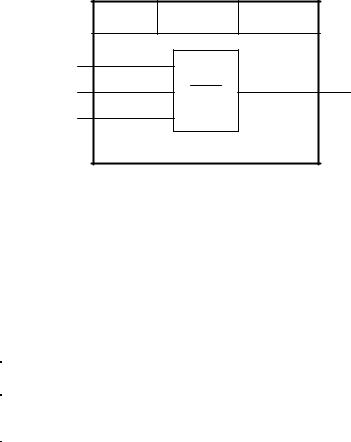

Рис.2. Функциональная схема алгоритма УМД(44) – умножение–деление
Алгоритм не инициирует обратный счет, но если по инициативе других алгоритмов на каскадный выход Y поступает команда отключения со значением начальных условий Y0, алгоритм выполняет процедуру обратного счета, формируя на каскадном входе
X1 сигнал: Х1 = Y0 Х3/Х2.
Этот сигнал вместе с командой отключения транслируется предвключенному алгоритму. Модификатор m и масштаб времени MB отсутствует.
|
|
|
Таблица 2 |
|
Входы-выходы алгоритма УМД(44) |
||
|
|
|
|
Номер |
Обозначе- |
Вх – Вых |
Назначение |
01 |
X1 |
|
Первый сомножитель (каскадный) |
02 |
X2 |
Вход |
Второй сомножитель |
03 |
Хз |
|
Делитель |
01 |
Y |
Выход |
Выход (каскадный) |
1.3 Алгоритм КОР (45) - корень квадратный
Алгоритм применяется в схемах статической коррекции. В частности, алгоритм используется для линеаризации характеристики датчика расхода. Входы-выходы алгоритма КОР(45) и его функциональная схема приведены в таблице 3 и на рисунке 3 соответственно.
3
Рис. 3. Функциональная схема алгоритма КОР(45) – корень
Входной сигнал алгоритма равен:
Y =10 x , при Х > 0,
Y = – 10 x , при Х < 0.
В этих отношениях все сигналы выражены в процентах, так что при Х = 100 % выходной сигнал Y = 100%. Модификатор m и масштаб времени MB отсутствует.
|
|
|
|
|
Таблица 3 |
|
|
Входы-выходы алгоритма КОР |
|||
|
|
|
|
|
|
Номер |
|
Обозначе- |
Вх – Вых |
|
Назначение |
01 |
|
X |
Вход |
|
Вход (каскадный) |
01 |
|
Y |
Выход |
|
Выход (каскадный) |
|
1.4 Алгоритм МСШ (55) – |
масштабирование |
Алгоритм применяется для масштабирования нескольких (до 20) аналоговых сигналов. Входы-выходы алгоритма МСШ(55) и его функциональная схема приведены в таблице 4 и на рисунке 4.
Алгоритм позволяет масштабировать m аналоговых сигналов, где 0<m<20 задается модификатором m. При m = 0 алгоритм является "пустым". В каждом звене масштабирования выполняется соотношение: Yi = Kм,iXi, где Yi и Xi – соответственно выходной и входной сигналы; Kм,i – масштабный коэффициент.
Алгоритм не имеет каскадных входов и выходов и блокирует процедуру обратного счета. Модификатор m = 00 – 20 , масштаб времени MB отсутствует.
4
Рис. 4. Функциональная схема алгоритма МСШ(55) – масштабирование
|
|
|
|
Таблица 4 |
|
|
Входы-выходы алгоритма МСШ(55) |
||||
|
|
|
|
|
|
Номер |
Обозначение |
Вх – Вых |
|
Назначение |
|
01 |
X1 |
|
1 |
- й масштабируемый вход |
|
02 |
Км,1 |
|
1 |
- й масштабный коэффициент |
|
03 |
X2 |
|
2 |
- й масштабируемый вход |
|
04 |
Км,2 |
Вход |
2 |
- й масштабный коэффициент |
|
…. |
…. |
|
….. |
||
2m-1 |
Хm |
|
m - й масштабируемый вход |
||
2m |
Км,m |
|
m - й масштабный коэффициент |
||
01 |
Y1 |
|
1-й выход |
||
02 |
Y2 |
Выход |
2-й выход |
||
…. |
… |
…. |
|||
|
|||||
m |
Ym |
|
m - й выход |
2.Построение схемы конфигурации алгоритмов
Вкачестве примера выполнения арифметической операции
спомощью алгоритмов микропроцессорного контроллера возьмем
вычисление функции вида: Y = 10 (X1 + X 2 ) X3 .
Для выполнения этой операции используем алгоритмы СУМ(42) – суммирование, УМД(44) – умножения-деления, КОР(45) – вычисление квадратного корня. Схема конфигурации (соединения) алгоритмов для выполнения операции расчета значения функции будет иметь вид, представленный на рисунке 5.
5
Рис. 5. Схема конфигураций алгоритмов для вычисления арифметической
функции Y = 10 (X1 + X 2 ) X3
Для алгоритмов, используемых в схеме конфигураций, библиотечные номера, значение их модификаторов и масштаб времени указываются в таблице состав конфигураций алгоритмов, таблице 5. Данная таблица в случае достаточно сложной схемы конфигурации существенно облегчает выполнение процедуры заполнения алгоблоков алгоритмами.
|
|
|
|
Таблица 5 |
|
|
Состав конфигураций |
|
|||
|
|
|
|
|
|
Номер ал- |
Код алго- |
Название |
Модификатор |
Масштаб |
|
гоблока |
ритма |
алгоритма |
времени |
||
|
|||||
01 |
42 |
СУМ(42) |
01 |
– |
|
02 |
44 |
УМД(44) |
– |
– |
|
03 |
45 |
КОР(45) |
– |
– |
Связи между алгоритмами для облегчения программирования сводятся в таблицу « Конфигурирование алгоблоков», таблице 6, в которой также указываются свободные входы алгоритмов, которые задаются как коэффициенты.
|
|
|
|
Таблица 6 |
|
Конфигурирование алгоблоков |
|
||
|
|
|
|
|
Номер ал- |
Номер входа |
|
Номер ал- |
Номер выхода |
гоблока при- |
алгоблока |
"инверсия" |
гоблока ис- |
алгоблока ис- |
емника |
приемника |
|
точника |
точника |
|
|
|
|
|
02 |
01 |
т.п. |
01 |
01 |
03 |
01 |
т.п. |
02 |
01 |
01 |
01 |
т.п. |
00 |
01 |
01 |
02 |
т.п. |
00 |
01 |
02 |
02 |
т.п. |
00 |
01 |
Обозначение « т.п.» в поле инверсия обозначает отсутствие инверсии на входе алгоблока (темное поле), в случае инверсии в
6
этом поле указывается знак « –».
Численные значение входных сигналов и параметров настройки сводятся в таблицу « Настройка алгоритмов», таблице 7.
|
|
|
|
|
|
|
|
|
Таблица 7 |
|
|
Настройка алгоритмов |
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
Номер ал- |
|
Название |
|
Номер настро- |
|
Название |
|
Численное |
|
|
|
|
параметра |
|
|||||
гоблока |
|
алгоритма |
|
ечного входа |
|
|
значение |
||
|
|
|
настройки |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
01 |
|
СУМ |
|
01 |
|
|
Х1 |
|
* |
01 |
|
СУМ |
|
02 |
|
|
Х2 |
|
* |
02 |
|
УМД |
|
02 |
|
|
Х3 |
|
* |
02 |
|
УМД |
|
03 |
|
|
делитель |
|
1 |
* – численное значение задается преподавателем для каж- |
|||||||||
дого варианта. |
|
|
|
|
|
|
|
|
|
3. Порядок выполнения процедур программирования |
|||||||||
|
|
|
контроллера |
|
|
|
|
|
|
Программирование |
контроллера |
производится |
в режиме |
« программирование» путем последовательного выполнения четырех этапов.
3.1Перевод контроллера в режим программирования
иобнуление контроллера
После включения контроллера необходимо произвести перевод контроллера в режим программирования и очистку памяти контроллера от случайной информации и приведения всех общих параметров настройки контроллера к стандартным (заданным по умолчанию).
Перевод в режим программирования производится одновременным нажатием и удержанием комбинации клавиш « ↓» + « →». О переходе в этот режим свидетельствует зажигание ЛИ « ПРОГ».
Для обнуления контроллера с помощью клавиш « ←» « →» пульта настройки выбрать процедуру « ПРИБ» и ввести её в работу нажатием на клавишу « ↑».
В позиции N1 пульта настройки верхнего цифрового индикатора с помощью клавиш « », « » установить значение «00» и нажать на клавишу « ↑». В позиции N3 нижнего индикатора пульта настройки с помощью клавиш « », « » установить значение «01»
и нажать на клавишу « ↑». В позиции N4 |
нижнего индикатора |
пульта настройки с помощью клавиш « » « » |
установить значение |
«00» и нажать на клавишу « ↑». После этого все индикаторы пуль-
7
та настройки погаснут, и поле N1 появится код «03», который определяет выполнение процедуры обнуления контроллера.
3.2 Занесение алгоритмов в алгоблоки
На этом этапе в процедуре « АЛГ» алгоблоки заносятся алгоритмы. Занесение алгоритмов в алгоблоки производится, последовательно начиная с первого алгоблока в соответствии с таблицей 5 размещения алгоритмов - « Состав конфигураций».
Для занесения алгоритмов в алгоблоки с помощью клавиш « ←» « →» пульта настройки выбрать процедуру « АЛГ» и ввести её в работу нажатием на клавишу « ↑». После этого на пульте настройки засветится поле N1.
Если заполняется первый алгоблок, то значение этого поля равно «01», иначе в позиции N1 пульта настройки верхнего цифрового индикатора с помощью клавиш « », « » установить значение номера заполняемого алгоблока и нажать на клавишу « ↑». Заполнение алгоритмов алгоблоками должно происходить последовательно, пропуск какого либо алгоблока недопустим.
После ввода номера заполняемого алгоблока засветится поле N2 в которое с помощью клавиш « », « » вводится код алгоритма помещаемого в выбранный алгоблок и нажимается клавиша
« ↑».
В зависимости от наличия модификатора и масштаба времени у вводимого алгоритма засветится поле N3 или N4. Если засветится поле N3, то с помощью клавиш « », « » вводится модификатор алгоритма и нажимается клавиша « ↑», а в поле N4 с помощью клавиш « », « » вводится масштаб времени алгоритма и нажимается клавиша « ↑».
После того как все поля будут введены, вся информация вводится, в память контроллера и все индикаторы кроме N1 гаснут. Может производиться заполнение следующего алгоблока.
3.3 Конфигурирование алгоритмов
На этом этапе в процедуре « КОНФ» выполняется связывание алгоблоков. Связывание входов и выходов алгоблоков производится в соответствии с таблицей 6 – « Конфигурирование алгоблоков».
1.Для конфигурирования алгоблоков с помощью клавиш
«←» « →» пульта настройки выбрать процедуру « КОНФ» и ввести её в работу нажатием на клавишу « ↑». После этого на пульте настройки засветится поле N1.
2. В поле N1 с помощью клавиш « », « » указать номер
8
