2. Для создания наполненной головки рукава приведенную норму посадки увеличивают на 0,02 ÷ 0,04 см.

Можно использовать для расчета ширины рукава и другую формулу – подобную, но более упрощенную:

Шр (в готовом виде) =

Данный способ определения ширины рукава (по обеим приведенным формулам) обеспечивает довольно точное соответствие между длинами проймы и оката рукава. Однако он сложен, не учитывает и не всегда обеспечивает желаемый объем рукава. При таком способе расчета следует до построения проверять получающуюся прибавку к обхвату плеча и при необходимости корректировать первоначальную ширину рукава, допуская некоторое изменение величины посадки оката или изменяя в допускаемых пределах высоту оката.

Второй способ.

Желаемую ширину рукава в готовом виде на уровне глубины проймы определяют с учетом обхвата плеча (Оп) и прибавки к обхвату плеча на свободное облегание (Поп), выбираемой в зависимости от проектируемой формы рукава (см. рис. 20):

Шр (в готовом виде) =

Этот способ более простой, основан на учете желаемой формы и объема рукава, но не всегда обеспечивает необходимое соответствие параметров проймы и оката. При таком способе расчета следует после построения оката проверять соотношение между длинами проймы – окота, т. е.

- 169 -

величину посадки оката рукава по пройме (Ппос). При неудовлетворительной величине Ппос. корректируют ширину рукава, или ширину проймы, или то и другое одновременно.

Первый из описанных способов определения ширины рукава может быть использован при разработке конструкторской документации. Второй способ из-за его простоты и наглядности широко используется при разработке моделей изделия и изготовлении одежды по индивидуальным заказам и учитывается при оформлении конструкторской документации.

Построение чертежа основы втачного рукава классической формы (рис. 26)

В данной работе рассмотрен более удобный вариант построения чертежа рукава – отдельно от проймы.

Проводят две взаимно перпендикулярные линии (горизонталь и вертикаль) с пересечением в точке О1. От точки О1 вверх откладывают высоту оката рукава:

О1О2 = Вок.

Через точку О2 проводят горизонталь.

В обе стороны от точки О1 откладывают по половине ширины рукава в готовом виде:

О1Рп = О1Рл =

Из точек Рп и Рл вверх восстанавливают вертикаль до пересечения с горизонталью из точки О2 в точках О3 и О4.

Вертикаль О3Рп продолжают вниз и на ней от точки О3 откладывают отрезок О3М, определяющий уровень линии низа:

О3М = Др + Ппн – 0,7 ÷ 1,3 см,

где Др – длина рукава по измерению, снятому с фигуры, или по шкале рекомендуемых длин изделий и рукавов;

Ппн – прибавка на толщину плечевой накладки при ее наличии;

0,7 ÷ 1,3 См – половина скоса низа рукава (полная величина скоса равна 1,5 ÷ 2,5 см: большая величина скоса соответствует большему заужению рукава книзу).

а б

Рис. 26 Рис. 27

- 170 -

На вертикали О3М определяют уровень линии локтя:

О3Л =

Из точек М и Л влево проводят горизонтали.

От точки Л влево откладывают величину прогиба переднего переката:

ЛЛ1 = 0,5 ÷ 1,0 см,

где меньшие величины берут для легко обрабатываемых тканей, а большие – для труднообрабатываемых.

Точки Рп, Л1 и М соединяют плавной спрямленной кривой и получают линию переднего переката.

От точки М влево по горизонтали откладывают ширину рукава вниз в готовом виде:

ММ1 = Шр внизу (в готовом виде).

Эту величину обычно берут по модели. В среднем для рукавов с умеренным заужением книзу ширина рукава внизу (в готовом виде) меньше, чем под проймой, на 5,0 ÷ 7,5 см.

В рукавах, зауженных книзу и облегающих руку у запястья, ширину рукава внизу определяют с помощью измерения Озап:

Шр внизу (в готовом виде) =

где Позап – прибавка к обхвату запястья, которая для рукавов без застежки в среднем равна 4,0 ÷ 5,0 см, а с застежкой – 1,0 ÷ 2,0 см.

От точки М1 вниз откладывают скос низа рукава (в соответствии с величиной половины скоса, учтенной в отрезке О3М):

М1М2 = 1,5 ÷ 2,5 см.

Линию низа проводят, соединяя точки М и М2 по прямой.

Для оформления линии локтевого переката точки Рл и М2 соединят прямой линией, на пересечении которой с уровнем локтя ставят точку Л2. Величину выпуклости линии локтевого переката откладывают от точки Л2 влево по линии локтя:

Л2Л3 = 0,5 ÷ 1,5 см (чем уже книзу рукав, тем больше величина).

Точки М2, Л3 и Рп соединяют плавной кривой, которая является линией локтевого переката.

Находят контрольные и вспомогательные точки для проведения верхней части линии оката.

Положение передней контрольной точки по окату рукава (точки 1'), соответствующей точке П6 на пройме полочки (переда), определяют в два приема:

Рп ÷ 1 = Г4П6 (вверх по вертикали, величину отрезка Г4П6 берут с чертежа полочки);

1 ÷ 1' = 0,5 см (вправо по горизонтали).

В ряде случаев отрезок 1 ÷ 1' увеличивают или уменьшают:

для фигур с сильно развитой дельтовидной мышцей его увеличивают до 1,0 см;

в рукавах с наполненной головкой его увеличивают до 1,0 см, а для рукавов со сглаженной головкой, наоборот, уменьшают до 0 см;

в рукавах с прибавкой Поп менее 5,0 см для платья и 8,0 см для пальто отрезок 1 ÷ 1' увеличивают на 0,2 см на каждый сантиметр уменьшения прибавки к обхвату плеча.

Положение задней контрольной точки по окату рукава (точки Р'3), соответствующей точке П3 на пройме спинке, определяют аналогично передней контрольной точке:

РлР3 = Г1П3 (вверх по вертикали, величину отрезка Г1П3 берут с чертежа спинки);

Р3 ÷ Р'3 = 1 ÷ 1' (влево по горизонтали).

Затем находят вспомогательные точки О5 и О6 на горизонтали из точки О2:

О3О5 = (влево от точки О3);

О2О6 = (влево от точки О2).

Точки 1' и О5, Р'3 и О6 соединяют прямыми линиями.

Проводят биссектрисы углов, образованных горизонталью из точки О2 и прямыми 1'О5, Р'3О6, откладывают на них вспомогательные отрезки О5 ÷ 2 и О6 ÷ 3:

- 171 -

О5 ÷ 2 = 2,0 ÷ 2,5 см;

О6 ÷ 3 = 1,0 ÷ 2,0 см.

Верхнюю часть оката рукава проводят через точки 1', 2, О2, 3, Р'3 плавной кривой, вблизи точек 1' и Р'3 переходящей в прямые 1'О5 и Р'3О6.

Далее находят вспомогательные и контрольные точки для построения нижней части оката.

Положение передней и задней контрольных надсечек-точек 1'' и Р''3:

1 ÷ 1'' = 1 ÷ 1' (влево по горизонтали);

Р3Р''3 = Р3Р'3 (вправо по горизонтали).

От точки Рп влево по горизонтали откладывают отрезок РпГ2, определяющий положение нижней точки оката (Г2):

РпГ2 = 0,5Г1Г4 (с чертежа проймы) + 1 ÷ 1'' + 0,3 ÷ 0,7 см.

Из точки Рп проводят биссектрису угла О3РпРл и откладывают на ней отрезок Рп – 8, соответствующий биссектрисе аналогичного угла проймы:

Рп – 8 = Г4 – 2 (с чертежа проймы переда) + 1 ÷ 1'' + 0 ÷ 0,5см.

Точки Р''3 и Г2 соединяют прямой линией, делят ее пополам, через середину (точку 4) вниз проводят перпендикуляр к этой прямой и откладывают на нем отрезок 4 – 5, определяющий форму линии оката:

Р''3 – 4 = ,

4 – 5 = 1,0 ÷ 2,0 см,

где меньшие величины берут для более широких рукавов с меньшей высотой оката.

Точки 1'', 8, 12, 5 и Р''3 соединяют плавной кривой.

Конструкции двухшовного рукава с верхней и нижней частями, одношовного рукава с локтевой и двухшовного рукава с передней и задней частями и локтевой вытачкой получают путем развертки описанной основы по переднему и локтевому перекатам при соответствующем количестве и расположении швов.

Построение чертежа двухшовного рукава с верхней и нижней частями (рис. 27)

На чертеже основы рукава, построенном, как описано выше, находят положение переднего шва, определяемое шириной переката, т. е. расстоянием от линии переднего переката (сгиба) до этого шва. Ширина переднего переката обычно одинакова на всех уровнях и равна 2,5 ÷ 4,0 см. Ее откладывают влево от линии переднего переката на уровне ширины рукава под проймой, на уровне локтя, и по линии низа:

РлР5 = Л1Л5 = ММ5 = 2,5 ÷ 4,0 см.

Линию переднего шва, являющуюся одновременно передней линией нижней части рукава, проводят, плавно соединяя точки Р5, Л5 и М5, и продолжают вверх до пересечения с нижней частью оката в точке Р51.

Затем производят развертку4 верхней части рукава относительно линии переднего переката, откладывая ширину переката от точек Рп, Л1 и М вправо по горизонталям:

РпР1 = Л1Л4 = ММ3 = РпР5.

Переднюю линию верхней части рукава плавно производят через точки Р1, Л4, М3. На ее продолжениях вверх и вниз откладывают соответственно отрезки Р1Р11 и М3М31:

Р1Р11 = Р5Р51;

М3М31 = 0,3 см.

На биссектрисе угла О3РпР1 находят точку 8':

Рп8' = Рп8.

Точки 1', 8' и Р11 соединяют плавной кривой.

Точку М31 соединяют с точкой М.

Далее находят положение заднего (локтевого) шва, определяемое шириной локтевого переката.

Ширину переката, неодинаковую вверху и внизу, откладывают от точек Рл и М2 вправо:

РлР4 = 1,0 ÷ 6,0 см (по горизонтали);

М2М6 = 0 ÷ 2,0 см (по линии низа).

- 172 -

В рукавах со шлицей ширина переката вверху равна 1,0 – 2,0 см и на уровне верхнего конца шлицы и низа рукава сводится на нет. Длина шлицы в среднем равна 9,0 – 10,0 см.

Точки Р4 и М6, а при наличии шлицы точку Р4 и верхней одновременно задней линией нижней части рукава, проводят плавной кривой с выпуклостью по линии локтя относительно вспомогательной прямой в 0,5 – 1,5 см (в зависимости от формы линии локтевого переката). Полученную линию продолжают вверх до пересечения с нижней частью оката в точке Р41. На участке шлицы линия заднего шва совпадает с линией переката. Пересечение линии заднего шва с линией локтя обозначают точкой Л6.

Далее рукав развертывают относительно линии локтевого переката, откладывая соответствующую ширину переката от точек Рл, Л3 и М2 вправо:

РлР2 = РлР4 (горизонтально),

Л3Л7 = Л3Л6 (горизонтально),

М2М4 = М2М6 (по продолжению линии низа).

Заднюю линию верхней части рукава проводят плавной кривой через точки Р2, Л7, М4 и на продолжении ее вверх откладывают отрезок Р2Р21:

Р2Р21 = Р4Р41 + 0,5 см.

Точку Р21 соединяют с точкой Р'3 плавной кривой, переходящей в верхнюю часть оката.

Построение чертежа одношовного рукава с локтевой вытачкой (рис. 28)

На чертеже основы втачного рукава определяют положение шва. Оно может быть различным: шов может проходить посередине ширины рукава в готовом виде или смещаться вправо от нее. В последнем случае ширина переднего переката вверху чаще всего равна отрезку РпГ2, ширину берут равной половине ширины рукава внизу в готовом виде. Могут быть и другие решения.

Если шов проходит посередине рукава, то положение шва определяют по расчетам:

РпР = Л1Л21 = ММ11 =

Точки Р, Л21 и М11 плавно соединяют.

Если шов проходит вверху через точку Г2, а не внизу посередине рукава, то положение шва в чертеже определяется несколько иначе:

РпР = РпГ2, ММ11 =

В последнем случае точки Г2 и М11 соединяют сначала прямой, затем плавной кривой, прогиб которой на уровне локтя относительно прямой Г2М11 равен прогибу переднего переката. Пересечение этой кривой с линией локтя обозначают точкой Л21.

Определив положение шва, производят развертку рукава по переднему перекату, откладывая ширину переката от точек Рп, Л1 и М вправо по горизонталям:

РпР1 = РпР; Л1Л22 = Л1Л21; ММ3 = ММ11.

Переднюю линию рукава плавно проводят через точки Р1, Л22 и М3, продолжают вниз на 0,5 см и ставят точку М31.

Точки М и М31 соединяют прямой.

Вершина передней линии рукава, точка Р11, лежит на пересечении этой линии и перпендикуляра к линии РпЛ1, проведенного из точки Рп.

Находят вспомогательную точку 8':

Рп – 8' = Рп – 8 (вправо вверх по биссектрисе).

Точки 1', 8' и Р11 соединяют плавной кривой, переходящей в верхнюю часть оката.

Далее развертывают рукав относительно линии локтевого переката:

РлР2 = РлР (влево по горизонтали);

Л3Л41 = Л3Л21 (влево по горизонтали);

М2М4 = М2М11 (влево по перпендикуляру к линии М2Л3).

Для построения локтевой вытачки из точки Л3 влево вниз переводят перпендикуляр к прямой Л3М2. Он является нижней стороной вытачки, длину которой уравнивают по верхней стороне:

Л3Л42 = Л3Л41.

- 173 -

Рис. 28 Рис. 29

При окончательном оформлении вытачку не доводят до линии локтевого переката на 1,0 – 2,0 см.

Заднюю линию рукава проводят, плавно соединяя точки Р2 и Л41, Л42 и М4.

Вершина задней линии, точка Р21, лежит на пересечении этой линии и перпендикуляра к прямой РлР3, проведенного из точки Рл.

Точки Р21 и Р'3 соединяют прямой линией, делят ее пополам, через середину (точку 6) вправо вниз проводят перпендикуляр к этой прямой и откладывают на нем отрезок 6 – 7, определяющий форму нижней задней части линии оката:

Р21 – 6 =

6 – 7 = 0,5 ÷ 1,5 см,

где меньшие величины берут для более широких рукавов с меньшей высотой оката.

Точки Р'3, 7 и Р21 соединяют плавной кривой, переходящей в верхнюю часть оката.

На основе конструкции рукава с вытачкой по линии локтя можно получить рукав с вытачкой от линии низа. Для этого исходную горизонтальную вытачку закрывают и переводят ее в линию локтевого переката, что делают в чертеже (методом дуг и засечек или методом шаблона) или в лекалах. При окончательном оформлении вытачку не доводят до линии локтя на 3,0 ÷ 5,0 см. Такой случай проиллюстрирован несколько ниже – на рис. 36 в.

Построение чертежа двухшовного рукава с передней и задней частями и локтевой вытачкой (рис. 29)

Чертеж основы строят, как описано выше, но с увеличенной высотой оката:

Вок = О1О2 (с чертежа проймы) + 0,5 см.

Затем получают чертеж одношовного рукава с вытачкой по линии локтя.

На готовый чертеж одношовного рукава наносят линии верхнего (внешнего) шва, проходящие вблизи середины ширины рукава или вблизи точки Г2. При этом в верхней части оката, во внешнем

- 174 -

шве проектируют вытачку, которая дает возможность регулировать длину оката рукава относительно

длины проймы изделия, а на среднем участке внешнего шва, как правило, предусматривают небольшой заход передней и задней частей рукава друг на друга, который зависит от объема и формы рукава с внешней стороны. Внизу внешние линии сходятся в одной точке, точке М11 посередине рукава.

Контрольные точки, определяющие положение и форму внешних линий передней и задней частей рукава вверху, – точки О21, О22, О11, О12:

О2О21 = 1,5 ÷ 2,5 см (вправо по линии оката);

О2О22 = 1,0 ÷ 2,0 см (влево по линии оката);

О1О11 = О1О12 = 0 ÷ 2,0 см (влево и вправо по линии ширины рукава под проймой).

Величину отрезков О1О11 и О1О12 выбирают в зависимости от проектируемой формы рукава: для выпуклой формы рукава берут большие величины, для более плоской формы – меньшие.

Внешнюю линию передней части рукава проводят через точки О21, О11, М11, а внешнюю линию задней части рукава – через точки О22, О12, М11.

Построение чертежа основы втачного рукава без локтевой вытачки (рис. 30)

Одношовные рукава, конструктивно решаемые без локтевой вытачки, проектируются только при средних и больших величинах прибавок Поп.

Чертежи основ для одношовных рукавов, прямых по всей длине или зауженных книзу и не имеющих локтевых вытачек, строят по схеме, описанной выше, но несколько упрощенно и с небольшими отличиями (конструкции расширенных книзу рукавов получают на базе прямых с помощью технического моделирования).

Проводят две взаимно-перпендикулярные линии, пересекающиеся в точке О1.

От точки О1 вверх откладывают высоту оката:

О1О2 = Вок.

Верхнюю и нижнюю части оката строят так же, как и в основе, описанной выше.

Далее от точки О2 вниз откладывают длину рукава:

О2М11 = Др + Ппн.

Для рукавов с напуском внизу отрезок О2М11 увеличивают на величину напуска на 1,0 ÷ 6,0 см, а затем для рукавов с манжетами уменьшают на ширину манжеты.

Через точку М11 проводят горизонталь. Симметрично точке М11 откладывают на ней по половине рукава внизу в готовом виде и получают точки М' и М'2. Ширина рукава внизу в готовом виде в прямых рукавах равна ширине под проймой, в слегка зауженных книзу рукавах – на 1,0 ÷ 3,0 см, меньше, в значительно зауженных – определяется в зависимости от измерения Озап.

От точки М' вверх и точки М'2 вниз откладывают по 0,5 ÷ 1,0 см и получают точки М и М2:

М'М = М'2М2 = 0,5 ÷ 1,0 см,

где меньшие величины берут, как правило, для рукавов, зауженных книзу, а большие – для прямых.

Прямыми линиями соединяют точки М и М2, Рп и М, Рл и М2 и получают ориентировочные линии низа и переднего и заднего сгиба рукава.

Построение чертежа одношовного рукава без локтевой вытачки (рис. 31)

В рукавах данного типа шов, как правило, располагают посередине ширины рукава в готовом виде, особенно для зауженных и расширенных книзу рукавов, т. е. условно по вертикали О1М11.

Проводят развертку рукава по переднему и заднему сгибам:

РпР1 = РпО1 (вправо по горизонталям);

М'М3 = М'М11 (вправо по горизонталям);

РлР2 = РлО1 (влево по горизонталям);

М'2М4 = М'2М11 (влево по горизонталям).

Линию низа плавно проводят через точки М3, М, М11, М2 и М4.

Точки М3 и Р1, М4 и Р2 соединяют прямыми.

Для прямых рукавов точки Р1 и Р2 – вершины передней и задней линий.

- 175 -

В зауженных книзу рукавах вершины передней и задней линий, точки Р11 и Р21, лежат соответственно на пересечении прямой Р1М3 и перпендикуляра к прямой РпМ из точки Рп и на пересечении прямой Р2М4 и перпендикуляра к прямой РлМ2 из точки Рл.

Для оформления линии оката находят вспомогательные точки 8', 6, 7:

Рп – 8' = Рп – 8 (вправо вверх по биссектрисе);

Р2 – 6 (Р21 – 6) =

6 – 7 = 0,5 ÷ 1,5 см (вниз по перпендикуляру к прямой Р2Р'3 или Р21Р'3).

Точки Р1(Р11), 8' и 1', а также Р2(Р21), 7 и Р'3 соединяют плавными кривыми, переходящими в верхнюю часть линии ската.

Переднюю и заднюю линии рукава окончательно оформляют в зависимости от формы и объема рукава.

Оформление этих линий по прямым используют в прямых и слегка зауженных книзу рукавах.

В рукавах со значительным заужением книзу переднюю и заднюю линии часто оформляют вогнутыми кривыми: с прогибом в 0,5 ÷ 1,5 см посередине отрезков Р1М3 и Р2М4. Иногда прогиб может быть увеличен и смещен вверх (с образованием ластовицы).

В рукавах с большим заужением книзу передняя и задняя линии могут быть оформлены выпуклыми или выпукло-вогнутыми кривыми. В первом случае предусматривают выпуклость в 0,5 ÷ 1,5 см посередине отрезков Р1М3 и Р2М4. Во втором случае верхние части этих линий (примерно на половине длины отрезков Р1М3, Р2М4) оформляют в 0,5 ÷ 1,0 см, а нижние – с вогнутостью в 0,5 ÷ 1,0 см (см. рис. 31).

Построение чертежа двухшовного рукава с передней и задней частями и без локтевой вытачки

На основе чертежей одношовных рукавов без локтевой вытачки, зауженных книзу, можно получить конструкции двухшовных рукавов с передней и задней частями, также как и на основе рукавов с локтевой вытачкой (см. рис. 29).

Небольшие особенности заключаются в следующем.

Дополнительное расширение рукава на уровне глубины проймы за счет внешнего шва равно:

О1О11 = О1О12 = 0,5 ÷ 3,0 см.

Внешние линии деталей рукава проводят, плавно соединяя точки О21, О11, М11 и О22, О12, М11, как показано на рис. 32 (на котором, кроме того, в целях сокращения количества рисунков, отражено получение рукава, объемного в верхней части, описанное в одном из нижеследующих разделов).

Для обеспечения свободы движения, и особенно в рукавах небольшого объема целесообразно проектировать вытачку или посадку по локтевой (задней) линии за счет увеличения длины вверх за точку Р21 на величину посадки или раствора вытачки.

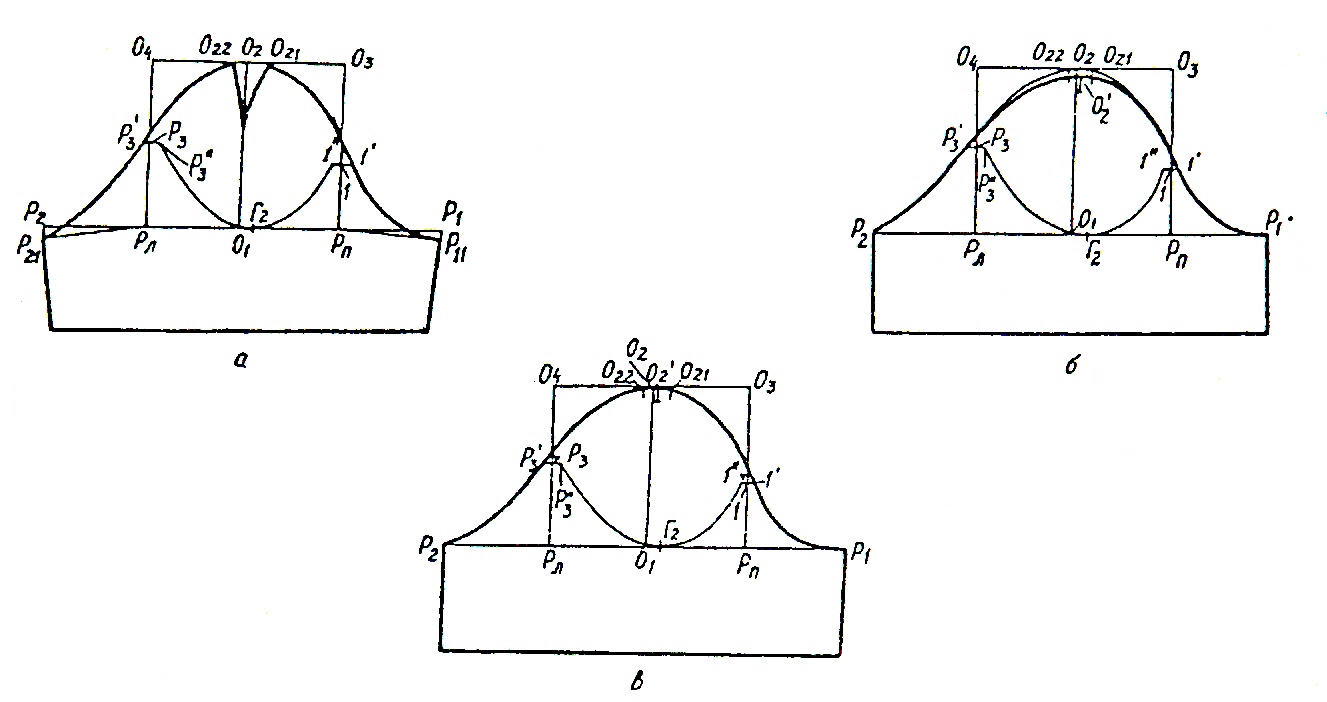

Рис. 30 Рис. 31 Рис. 32

- 176 -

Особенности построения чертежа рукава для изделия на фигуру с увеличенной согнутостью рук в локтях

При увеличенной согнутости руки в локте эту особенность фигуры во избежание дефектов посадки изделия необходимо учесть в конструкции рукавов, зауженных книзу, которые рекомендуется проектировать либо двухшовными с верхней и нижней частями, либо трехшовными или двухшовными с традиционной локтевой вытачкой.

Чертежи основы до линии локтя строят подобно чертежу основы рукава при нормальной согнутости рук. В нижней части рукава линию переднего переката, начиная от линии локтя, отводят вправо от вертикали. Величина, отведенная на уровне точки М, равна 1,0 – 1,5 см. Остальные построения сохраняются.

Распределение надсечек по окату рукава

При построении чертежа рукава предусматриваются контрольные точки (надсечки) 1', Р'3 и О'2, которые должны соответствовать точкам П6 и П3 на пройме изделия и плечевому шву.

При проверке и уточнении надсечек учитывают, что на нижних участках проймы посадка оката должна быть несколько меньше нормативной (см. табл. 23), а на верхних участках – больше. Длину каждого участка оката определяют следующим образом:

Д участка оката = Д участка проймы × (1 + Н участка оката).

Сначала рассчитывают требуемую длину нижней части оката:

Д нижней части оката = П3Г2П6 (с чертежа проймы) × (1 + Н2),

где Н2 – норма посадки оката рукава на 1,0 см длины нижнего участка проймы (см. табл. 24).

Таблица 24 – Нормы посадки оката рукава на верхних и нижних участках проймы (Н1 и Н2)

Вид тканей	Нома посадки оката рукава, см
	на условном участке 1'О2Р'3	на условном участке 1''Г2Р'3
	Н1	Н2
Шерстяные костюмные с вложением синтетических волокон, шелковые плательные из синтетических волокон, креповые легкие из натурального шелка, хлопчатобумажные плательные легкие	0,12 – 0,13	0,04
Чистошерстяные плательные, шелковые плательно-костюмные, хлопчатобумажные плательные демисезонные, льняные полотна, костюмные камвольные	0,13 – 0,15	0,04 – 0,06
Полушерстяные плательные камвольные и тонкосуконные камвольные пальтовые, шерстяные костюмные суконные, чистошерстяные пальтовые тонкосуконные	0,15 – 0,18	0,05 – 0,06
Шерстяные пальтовые, драпы грубосуконные и драпы тонкосуконные полушерстяные	0,18 – 0,21	0,06 – 0,07
Драпы мягкие чистошерстяные тонкосуконные	0,22 – 0,24	0,07 – 0,08

Расчетную длину нижней части оката сравнивают с аналогичным участком на чертеже между точками 1' и Р'3. Если получается какая-то разность, то ее делят пополам, откладывают вниз или вверх по окату точек 1' и Р'3 (вниз – если расчетная величина меньше, вверх – если она больше) и получают предварительное положение надсечек.

В изделиях из фигуры с рукавами, внизу отклоненными назад от отвесного положения, найденного переднюю надсечку поднимают вверх, а заднюю – опускают вниз на величину до 0,5 см. При отклонении рук вперед совершают обратные действия.

Затем рассчитывают требуемые длины вверх участков оката:

Д верхней задней части оката = П3П1 (с чертежа спинки) × (1 + Н1);

Д верхней передней части оката = П6П5 (с чертежа переда) × (1 + Н1),

где Н1 - норма посадки оката рукава на 1,0 см длины верхних участков проймы (см. табл. 24).

Расчетные длины верхних участков оката откладывают по линии оката вверх от предварительно найденных задней и передней надсечек. Если при этом получают одну общую точку (О'2), то общая посадка оката и ее распределение удовлетворены, а полученная точка О'2 – верхняя надсечка по окату, соответствующая плечевому шву. Если получают две точки, О22 и О21, то отрезок О21О22 – дополнительная посадка оката (сверх расчетной), а середина отрезка – точка О'2, соответствующая плечевому шву (рис. 33). При незначительной дополнительной посадке ее распределяют между двумя верхними участками оката. Если она значительная, то ее устраняют либо построением вытачки в окате, если рука имеет большие жироотложения в верхней части (тогда вытачка в изделии

- 177 -

совпадает с плечевым швом (см. рис. 33, а)), либо сокращением высоты оката с одновременным удлинением плечевого шва (см. рис. 33, б). Иногда дополнительную посадку частично перераспределяют в нижнюю часть оката путем смещения передней и задней надсечек по окату вверх на одинаковую величину (см. рис. 33, в).

Особенности конструирования рукавов сложных форм типа «фантази»

Рукава в женской одежде, особенно нарядной, отличаются большим разнообразием форм. В зависимости от характера объемов они могут быть равномерно пышными по всей длине, объемными вверху и узкими внизу, расширенными книзу и малообъемными вверху. По длине рукава бывают очень короткими, до локтя диной ¾ и ⅞, длинными. Пройма для втачных рукавов тоже может быть различной: с естественной длиной плеча, уменьшенной или увеличенной (при этом исходную высоту оката соответственно сохраняют, увеличивают или уменьшают).

Конструкции рукавов сложных форм типа «фантази» (разнообразных по длине, характеру объемов, наличию в величине сборок или складок по окату и низу и. т. п.) получают путем макетирования. Самым рациональным способом является макетирование на готовых основах, построение которых описано выше. На лекала деталей рукава или на чертеж соответствующей

конструкторской основы (исходной конструкции) нанося линии, по которым разрезают и разводят лекала или чертеж, изменяя форму исходного рукава в той части, где это требуется. По измененной основе из макетной ткани выкраивают рукав, обеспечив запас ткани в нужном месте. Подготовленный макет рукава вметывают в пройму или накалывают на манекене, добиваясь желаемой формы и правильного положения, и фиксируют на ткани все изменения. Далее макет копируют на чертеж основы. Таким образом, получают чертеж конструкции нужного рукава. Этот метод показан на нижеследующих примерах.

Рис. 33

Рукава, равномерно расширенные по всей длине или расширенные только в верхней или нижней части

В готовых изделиях рукава, равномерно расширенные по всей длине, по окату и низу чаще всего оформляются равномерной сборкой, внизу заканчиваются манжетой, руликом или резинкой (в том числе короткие рукава типа «фонарик»).

Конструкции таких рукавов разрабатываются наиболее просто. Лекало или чертеж прямого одношовного рукава нужной длины (с учтенными напуском по длине и шириной манжеты при ее наличии) разрезают по средней линии (О2М11) раздвигают параллельно (рис. 34), или только в верхней части, или только внизу на 6,0 ÷ 12,0 см в зависимости от желаемой формы рукава. Участок разрыва оформляют плавной кривой, сливающейся с имеющимися линиями.

- 178 -

Рукава, значительно расширенные книзу, без сборок по скату получают, делая на чертеже основы несколько линий разрезов. Их обычно три: одна проходит посередине рукава (через точку О2), две другие – по вертикальным линиями через точки Р'3 и 1'. По намеченным линиям чертеж разрезают и разводят по низу на нужную величину (рис. 35).

Для рукава, равномерно расширенного книзу, разводы должны быть одинаковы (в среднем по 2,0 ÷ 5,0 см на уровне низа длинного рукава); а для рукава, больше расширенного книзу со стороны спины, разводы делают неодинаковыми: передний – наименьший, центральный – средний по величине, локтевой – наибольший.

Линию низа оформляют сглаженной выпукло-вогнутой кривой.

Рукава, неравномерно расширенные по всей длине (с преобладанием объемов вверху или внизу), получают так же, как на разную величину.

Рис. 34 Рис. 35
