5.10. Размещение в отчете линий и прямоугольников
Для улучшения внешнего вида отчета и повышения читабельности можно использовать линии и прямоугольники.
Для проведения вертикальной или горизонтальной линии в отчете выполнить следующие действия:
Нажать кнопку Line (Линия) на панели Report Controls (Элементы управления отчета) конструктора отчетов.
Установить указатель в начальную точку линии.
Нажать кнопку мыши и, удерживая ее, провести линию необходимой длины.
Используя опции команды Реп (Перо) из меню Format (Формат), установить атрибуты линии (толщину и тип).
Для задания цвета размещенной в отчете линии щелкните мышью на цвете цветовой палитры панели Color Palette (Цветовая палитра).
Для размещения в отчете прямоугольника и прямоугольника со скругленными углами используются кнопки Rectangle (Прямоугольник) и Rounded Rectangle (Прямоугольник со скругленными углами) на панели инструментов Report Controls (Элементы управления отчета) конструктора отчетов. Нажать необходимую кнопку на панели инструментов, установить указатель в какой-либо угол прямоугольника и переместить курсор в противоположный угол до получения прямоугольника нужного размера. Затем установить необходимые атрибуты прямоугольника, используя для этого следующие опции команды Реп (Перо) из меню Format (Формат) (табл. 8.11).
Таблица 8.11. Опции команды Реп из меню Format
|
Опция |
Атрибут объекта |
|
Hairline (Тонкая линия) |
Контур шириной в один пиксел |
|
1 Point {1 пункт) |
Контур шириной в один пункт |
|
2 Point (2 пункта) |
Контур шириной в два пункта |
|
4 Point (4 пункта) |
Контур шириной в четыре пункта |
|
6 Point (6 пунктов) |
Контур шириной в шесть пунктов |
|
None (Нет) |
Выделенный объект не имеет контура |
|
Dotted (Пунктир) |
Пунктирный контур |
|
Dashed (Штрих) |
Контур в виде коротких штрихов |
|
Dash-dot (Штрих-точка) |
Контур в виде чередующихся штрихов и точек |
|
Dash-dot-dot {Штрих-точкаточка) |
Контур в виде чередующихся штрихов и пар точек |
5.11. Панель инструментов Color Palette
Visual FoxPro предоставляет в распоряжение разработчика средства для изменения цвета размещенных в отчете объектов. Для печати такого отчета вам потребуется цветной принтер.
Для изменения в отчете цвета объекта выполнить следующие действия:
Разместить на экране панель инструментов Color Palette (Цветовая палитра) выполнив одно из следующих действий:
нажав кнопку Color Palette Toolbar (Панель инструментов Цветовая палитра) на панели инструментов Report Designer (Конструктор отчетов);
выбрав в меню View (Вид) команду Color Palette Tollbar (Панель инструментов Цветовая палитра).
Панель инструментов Color Palette (Цветовая палитра) (рис. 8.17) содержит шестнадцать кнопок с заданными цветами и три дополнительные кнопки (табл. 8.12).
Таблица 8.12. Кнопки панели инструментов Color Palette
|
Кнопка |
Назначение |
|
|
Задает цвет объекта |
|
|
Задает цвет фона |
|
|
Открывает диалоговое окно Цвет для задания цветов, отсутствующих на панели |
Рис. 8.17. Панель инструментов Color Palette
Выбрать в отчете объект, цвет которого нужно изменить.
Щелкнуть мышью на панели инструментов Color Palette (Цветовая палитра) по кнопке Foreground Color (Цвет объекта) или Background Color (Цвет фона) в зависимости от того, что нужно поменять, — цвет объекта или его фон.
Щелкнуть мышью на панели инструментов по цвету.
Рис. 8.18. Диалоговое окно Цвет
При создании отчетов можно использовать более широкую цветовую гамму. Для этого необходимо щелкнуть мышью на кнопке Other Colors (Другие цвета) панели инструментов Color Palette (Цветовая палитра) и в открывшемся диалоговом окне Цвет (рис. 8.18) выбрать один из 48 цветов, предлагаемых программой Visual FoxPro или использовать пользовательские цвета, расположенные в области Дополнительные цвета.
Для создания пользовательского цвета, размещаемого в области Дополнительные цвета, выполните следующие действия:
В диалоговом окне Цвет нажать кнопку Определить цвет. Открывается расширенное диалоговое окно Цвет (рис. 8.19).

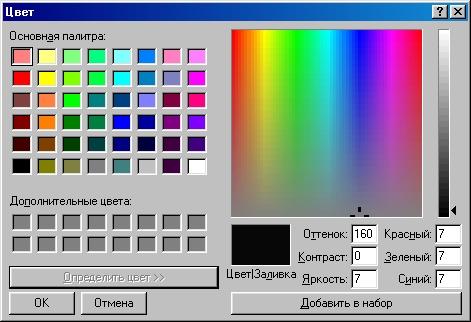

Рис. 8.19. Диалоговое окно Цвет для создания собственного цвета
Выбрать в правой части окна нужный цвет. Используя поля ввода, расположенные в правом нижнем углу, можно также задать параметры цвета с помощью чисел.
Если подобран необходимый цвет, нажать Добавить в набор. Выбранный цвет будет размещен в области Дополнительные цвета.
Нажать ОК.
