Приложение 24 Отбор проб почвы
При отборе проб почвы руководствуются «ГОСТ 17.44.02-84. Охрана природы. Почвы. Методы отбора и подготовки проб для химического анализа» и «МУ 2.1.7.730-99. Почва, очистка населенных мест, бытовые и промышленные отходы, санитарная охрана почвы. Гигиеническая оценка качества почвы населенных мест».
КОГДА. Отбор проб для химического, бактериологического и гельминтологического анализа проводят не менее I раза в год. Для контроля загрязнения тяжелыми металлами отбор проб проводят не менее I раза в 3 года. Для контроля загрязнения почв детских садов, лечебно- профилактических учреждении и зон отдыха отбор проб проводят не менее 2 раз в год - весной и осенью.
ГДЕ. На территории, подлежащей контролю, делают рекогносцировочные выезды. При контроле загрязнения почв предприятиями пробные площадки намечают вдоль векторов "розы ветров". При неоднородном рельефе местности пробные площадки располагают по элементам рельефа. Для контроля загрязнения почв сельскохозяйственных угодий образцы почвы отбирают с участка площадью 10х10 м, детских садов, игровых площадок, выгребов, мусорных ящиков и др. – с участка площадью 5х5 м. Для контроля санитарного состояния почвы в зоне влияния промышленного источника загрязнения размер площади должен быть равен 3-кратной величине санитарно-защитной зоны.
КАК. Точечные пробы отбирают ножом или шпателем из прикопок, или почвенным буром. Точечные пробы отбирают на пробной площадке из одного или нескольких слоев или горизонтов методом конверта, по диагонали или любым другим способом с таким расчетом, чтобы каждая проба представляла собой часть почвы, типичной для генетических горизонтов или слоев данного типа почвы. Объединенную пробу составляют путем смешивания точечных проб отобранных на одной пробной площадке.
При отборе проб почвы заполняется сопроводительный талон.
Методы отбора и анализа проб воздуха
Приложение 29 аспирационный метод отбора проб воздуха
Аспирационный метод применяется при отсутствии высокочувствительного метода определения исследуемого вещества в относительно небольших объемах воздуха. При этом указанное вещество предварительно концентрируется (накапливается) в жидких или твердых поглотительных средах.
Принцип метода – протягивание определенного объема воздуха через поглотительные приборы с поглощающей средой. Расчет оптимального количества воздуха (Vo), требуемого для анализа, производится по формуле А. Г. Атласова:
Vo = a ´ V / C ´ K ´ V1,
где С - предельно допустимая концентрация определяемого вещества, мг/л; а - чувствительность метода, мкг; V - общий объем поглотительного раствора, мл; V1 - взятый для анализа объем поглотительного раствора, мл; К - коэффициент, выражающий часть (1/2, 1/3) предельно допустимой концентрации, подлежащей определению.
Необходимость введения коэффициента К объясняется наличием в воздухе одновременно нескольких химических веществ. При этом гигиеническая оценка воздушной среды должна проводиться с учетом формулы А. Г. Аверьянова:
.
Из этой формулы следует, что сумма отношений фактического содержания веществ (С1, С2, Сn) к их предельно допустимым концентрациям не должна превышать 1.
Присутствие в воздухе нескольких веществ создает необходимость определять концентрации, значительно меньше ПДК. Коэффициент К помогает установить нужное количество воздуха и должен быть приблизительно обратно пропорционален числу веществ, находящихся в воздухе (например, при наличии трех веществ К = 1/3).
Для обеспечения точности вычисления результатов анализа объем отобранного воздуха приводится к нормальным условиям (t = 20 °С, Р = 101,31 кПа (760 мм рт. ст.) по формуле
Vo = Vt ´ 273 ´ P / [(273 + t) ´ 101,31],
где Vo - объем воздуха при нормальных условиях, л; Vt - объем воздуха, взятый для анализа при данной температуре (t) и атмосферном давлении (Р); 273 - коэффициент расширения газов.
Установка для отбора проб воздуха указанным методом состоит из трех (побудитель движения воздуха, измеритель объема протянутого воздуха, поглотительные среды, заключенные в поглотительные сосуды) или из двух (если аспиратор оборудован устройством, измеряющим объем протянутого воздуха) звеньев.
В качестве побудителя движения воздуха при отборе проб воздуха применяют водяные и электроаспираторы, эжекторы и другие аппараты.
8
7
6
5
1
2
3
3
4

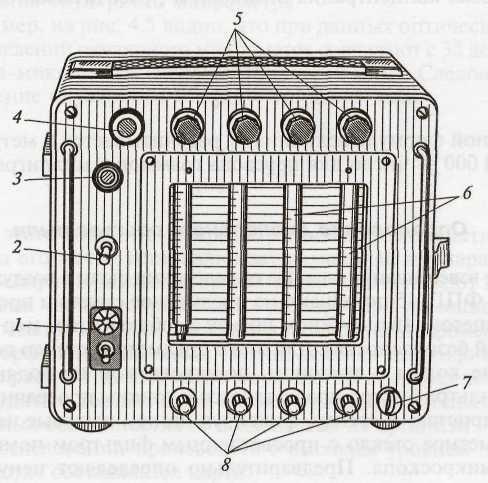

Рис. 1. Электрический аспиратор для отбора проб воздуха:
1 — колодка для присоединения шнура к прибору;2 — тумблер для включения;3 — гнездо предохранителя; 4— предохранительный клапан;
5— ручки вентилей для регулировки скорости аспирации; 6 — реометры; 7— клемма заземления;8 — штуцеры для присоединения трубок к аллонжам или поглотительным приборам

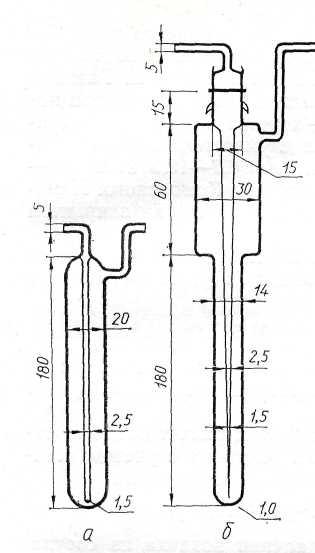

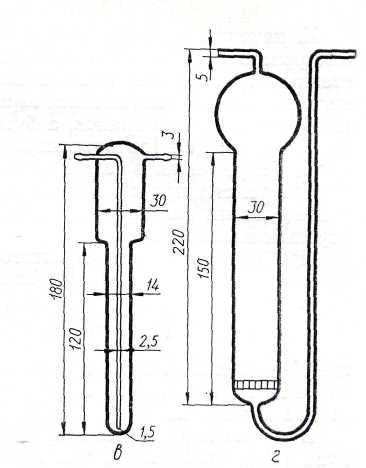

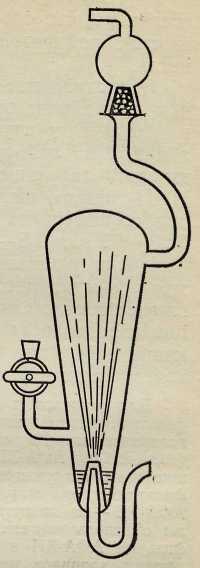

Рис. 2. Поглотительные приборы:
а - Петри; б - Полежаева; в - Зайцева; г - с микропористой пластинкой, д - поглотительный прибор Гернет.

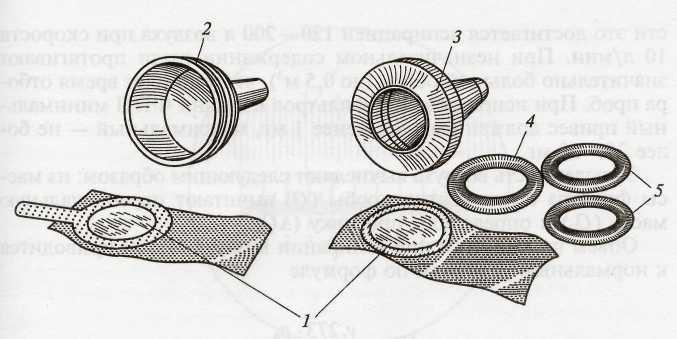

Рис. 3. Кассеты и аллонжи для отбора проб воздуха на фильтры:
1 — фильтры; 2 — пластмассовый аллонж ( фильтродержа-тель); 3 — металлический аллонж; 4 — корпус кассеты; 5 — прокладки
д
При работе в помещениях с невзрывоопасными условиями используют электроаспираторы, снабженные расходомерами воздуха, рассчитанными на скорость 0-1 и 0-20 л/мин; переносная ротационная установка; электроаспирационные устройства (насосы, пылесосы).
ЭЛЕКТРИЧЕСКИЙ АСПИРАТОР состоит из воздуходувки, электромотора и реометров (рис.1).
Порядок работы с аспиратором:
ШАГ 1. Заземлить прибор и подключить к сети.
ШАГ 2. Предохранительный клапан установить в положение "1".
ШАГ 3. Вентили реометров открыть до отказа.
ШАГ 4. Присоединить резиновые трубки с поглотительными приборами (аллонжами) к штуцерам реометров.
ШАГ 5. Отрегулировать скорость просасывания воздуха. Если она недостаточна, предохранительный клапан установить в положение "2". Скорость прохождения воздуха по шкалам отсчитывают по верхнему краю поплавка реометра.
При работе в помещениях со взрывоопасными условиями используют водяные аспираторы; автоматический эжекторный аспиратор АЭРА.
Водяной аспиратор представляет собой две стеклянные бутыли или металлические бачки одинаковой емкости, соединенные между собой резиновой трубкой по типу сообщающихся сосудов. Максимальная скорость протягивания воздуха, которую может обеспечить такой аспиратор, составляет 1,5—2 л/мин.
Поглотительные растворы или материалы, служащие для улавливания исследуемых веществ, помещают в поглотительные приборы с аллонжами. Последние должны создавать наилучший контакт протягиваемого воздуха с поглотительными материалами. В практике санитарно-промышленной химии наиболее часто применяются приборы Петри, Полежаева, Зайцева, с микропористой пластинкой и др. (рис. 2, а, б, в, г, д).
При отборе проб воздуха аспирационным методом подключают одновременно два или три однотипных поглотительных прибора, соединенных последовательно. Поглотитель с микропористой пластинкой может присоединяться самостоятельно (в единственном числе).
Улавливание пыли, дымов, туманов из воздуха достигается при помощи различных фильтрующих волокнистых материалов, помещенных в аллонжи (фильтродержатели, рис. 3). В качестве таких материалов используются синтетические фильтры типа АФА (аналитические фильтры аэрозольные), гигроскопическая и стеклянная вата.
После завершения количественного анализа концентрацию исследуемого вещества в воздухе (X) в мг/м3 или мг/л вычисляют по формуле:
Где a – количество вещества, найденное в анализируемом объеме жидкости, мг; b – объем жидкости во всей пробе, мл; c - объем жидкости, взятой для анализа, мл; V0 – объем воздуха, отобранный для анализа и приведенный к нормальным условиям.
