Приложение 1 Прибор для измерения освещенности и яркости (люксметр-яркомер тка-пкм)

Назначение. Прибор люксметр-яркомер ТКА-ПКМ предназначен для измерения освещенности в видимой области спектра (380-760 нм) и яркости накладным методом ТВ-кинескопов, экранов дисплеев, протяженных самосветящихся объектов.

Принцип работы: преобразование фотоприемными устройствами оптического излучения в электрический сигнал.

Устройство. Прибор состоит из двух функциональных блоков: блока обработки сигнала и фотометрической головки. В фотометрической головке расположены фотоприемные устройства для измерения освещенности и яркости. На лицевой стороне блока обработки сигнала расположены переключатель каналов измерений и жидкокристаллический индикатор (ЖКИ) (рис. 1).

Диапазон измерения освещенности 10–200 000 лк, яркости: 10–200 000 кд/м².

Порядок работы: измерение освещенности (режим люксметра):

1. ШАГ. Расположить фотометрическую головку прибора в плоскости измеряемого объекта. Проследить за тем, чтобы на окна фотоприемников не падала случайная тень (временно находящихся людей, предметов).

2. ШАГ. Включить прибор в режим работы Освещенность, выбрав необходимый канал измерения, считать с цифрового индикатора измеренное значение освещенности.

5 1 2 3 4 6

Рис. 1. Прибор для измерения освещенности и яркости (люксметр-яркомер ТКА-ПКМ): 1– блок обработки сигнала; 2– фотометрическая головка; 3– фотоприемное устройство для измерения освещенности; 4– фотоприемное устройство для измерения яркости; 5– переключатель каналов измерений; 6– жидкокристаллический индикатор.

Порядок работы: измерение яркости (режим яркомера):

3. ШАГ. Расположить фотометрическую головку прибора параллельно плоскости экрана на расстоянии 1–4 мм входным окном в сторону экрана.

4. ШАГ. Включить прибор в режим работы Яркость, выбрав необходимый канал измерения, считать с цифрового индикатора измеренное значение яркости.

5. ШАГ. Выключить прибор поворотом переключателя Выкл.

ВНИМАНИЕ!

1. При измерении величин, меньших 100 лк, необходимо из измеренной величины вычесть отклонение показаний прибора от "0" при закрытых входных окнах фотоприемников.

2. При появлении на ЖКИ символа "1…" необходимо перейти на последующие пределы измерения.

3. При измерениях яркости более 2000 кд/м² или освещенности более 2000 лк перевести переключатель в положение "´10". При измерениях яркости более 20000 кд/м² или освещенности более 20000 лк перевести переключатель в положение "´100".

Приложение 5 Приборы для измерения параметров микроклимата метеоскоп

Измеритель параметров микроклимата «Метеоскоп» проводит измерения по 4 каналам: температура (Т) – -10 - +50°C, относительная влажность (RH) – 3-98%, скорость воздушного потока (V) – 0,1-20 м/сек, атмосферное давление (Р) – 600-800 мм.рт.ст.; при подключении сферы Вернона (рис.2) – ТНС-индекс 10-50° C, интенсивность теплового облучения – 10-1000 Вт/м2. Для измерения метеопараметров раздвинуть телескопический сенсометрический щуп (рис.1) и расположить его головку с сенсорами в месте измерения. Ориентация окна сенсора анемометра: выход потока – с той стороны, где окно сенсора влажности. При измерениях ТНС-индекса время замера - не менее 20 мин. При измерении интенсивности ИНФК излучения температурный сенсор должен быть защищен от радиации размещением сенсометрического щупа в «тени» шарового термометра (рис. 3).

Рис. 1. Головка сенсометрического щупа.

Рис.2. Шаровой термометр.

Рис.3. Измеритель параметров микроклимата

Порядок работы.

Расположение и назначение органов управления на панели Измерителя представлено на рисунке 4.

Рис.4. Панель Измерителя параметров микроклимата

Меню Измерителя многоуровневое. Каждый пункт меню состоит из нескольких подпунктов, подпункты – из подпунктов следующего уровня. При работе в режиме меню экран Измерителя разделен на две части – левую, на которой отображается название активизированного пункта меню, и правую - с соответствующими пунктами меню следующего уровня. Вдоль границы между этими частями перемешается стрелка ►, указывающая на пункт, который можно активизировать.

Управление перемещением стрелки осуществляется кнопками ▲ или ▼. Работа в выбранном подпункте начинается при нажатии на кнопку «Ввод», возвращение на предыдущий уровень меню происходит при нажатии на кнопку «Стоп».

Кнопки клавиатуры, помеченные значками ▲ и ▼, могут также использоваться при изменении параметров настройки:

• подвести (кнопками управления ▲ или ▼) стрелку ► в центральном столбце экрана к соответствующему подразделу меню,

• нажатием на кнопку «Ввод» активизировать выбранный раздел (при этом выбираемый параметр будет подчеркнут курсором, а стрелка в центральном столбце экрана исчезнет),

• определить (кнопками управления ▲ или ▼) требуемую величину выбираемого параметра,

• нажатием кнопки «Стоп» осуществить запись выбранной величины параметра в память.

Специальный режим работы отличается от стандартного режима возможностью выбора:

• времени усреднения (выбор длительности одного замера);

• каналов измерения (можно любой канал измерения включить или выключить);

• записи результатов измерений в энергонезависимую память;

• передачи результатов измерений в ПК в режиме «on-line»;

• единиц измерения температуры окружающего воздуха (°С или °К);

• единиц измерения атмосферного давления (мм Hg или кПа).

Если одновременно проводятся измерения по более, чем четырем каналам, то для просмотра результатов измерений можно сдвигать строки на экране ЖКИ, используя кнопки ▲ или ▼.

Последовательность выбора режимов работы Измерителя.

Непосредственно после включения происходит самотестирование:

А

в

т

о

т

е

с

т

:

U

п

и

т

=

4

.

8

6

В

С

и

г

н

а

л

ы

:

О

К

Н

а

ж

м

и

т

е

"

С

т

а

р

т

"

(1) определяется напряжение питания,

(2) тестируются цепи прохождения аналоговых сигналов

Работа в стандартном режиме измерений.

►

С

т

н

д

.

р

е

ж

Г

л

а

в

н

о

е

С

п

е

ц

.

р

е

ж

м

е

н

ю

:

П

а

м

я

т

ь

Т

ю

н

и

н

г

Индицируются текущие результаты по всем каналам измерений:

0

1

ч

3

5

м

Т

=

2

5

.

4

°

С

R

H

=

3

8

%

С

т

а

н

д

.

V

=

2

.

5

1

м

/

с

р

е

ж

и

м

▼

P

=

7

4

3

м

м

Н

g

• температуры Т (в единицах °С)

• относительной влажности RH (в %)

• скорости движения воздуха (в единицах м/с)

• атмосферное давление (в мм Hg)

• ТНС индекса (в единицах °С)

• IR – интенсивность теплового облучения (в единицах W/m²)

Для прекращения измерений и перехода в Главное меню следует дважды нажать кнопку «Стоп». Одно нажатие кнопки «Стоп» ведет к переходу в режим паузы, при этом измерения приостанавливаются и на экране появляется надпись «*П*». Для продолжения измерений следует нажать кнопку «Старт».

Выбор параметров Специального режима измерений.

С

т

н

д

.

р

е

ж

Г

л

а

в

н

о

е

►

С

п

е

ц

.

р

е

ж

м

е

и

ю

:

П

а

м

я

т

ь

Т

ю

н

и

н

г

Если стрелка указывает на время усреднения результатов измерения, то после нажатия на кнопку «Ввод», параметр подчеркивается курсором. Экран приобретает следующий вид:

►

<

t

>

=

1

м

и

н

С

п

е

ц

.

Т

+

R

Н

+

V

+

P

+

р

е

ж

и

м

Т

H

С

+

I

R

+

З

а

п

+

В

П

К

+

Далее кнопками управления ▲ или ▼ можно изменить интервал усреднения от 1 минуты до 60 минут. Установив нужное временя, нажать «Стоп». Курсор исчезает и появляется стрелка в центре - можно изменять другие параметры («Ввод») или начать измерения («Старт»). После нажатия на кнопку «Ввод» появляется курсор под значками «+» или «–».

<

t

>

=

1

м

и

н

С

п

е

ц

.

Т

±

R

Н

+

V

+

P

+

р

е

ж

и

м

Т

Н

С

+

I

R

+

З

а

п

+

В

П

К

+

Канал измерения. Здесь можно выбрать каналы измерений – какие включить (оставляя значок «+» после соответствующего символа), а какой исключить (меняя значок на «–») кнопками ▲ или ▼. Завершив выбор всех каналов измерений, следует нажать кнопку «Стоп». Для начала измерений следует нажать кнопку «Старт». Подведя стрелку в центральной части экрана на 4-ю строчку и нажав кнопку «Ввод», можно включить/выключить опции записи результатов измерения в память Измерителя и передачи результатов в ПК в режиме «on-line».

<

t

>

=

1

м

и

н

С

п

е

ц

.

Т

+

R

Н

–

V

–

P

+

р

е

ж

и

м

Т

H

С

+

I

R

+

З

а

п

±

В

П

К

+

При обработке результатов измерений в программе «НТМ-Метео» доступны:

• анализ результатов измерений на основании СанПиН 2.2.4.548-96;

• определение показателя комфорта PMV+ и на его основании оценка процента числа недовольных микроклиматическими условиями;

• прогнозирование процента DR (Draught Rating) людей, чувствительных к сквознякам.

Выбор (кнопками ▲ или ▼) в режиме Главного меню раздела «Память» и активизация (кнопкой «Ввод») этого раздела приводит к высвечиванию следующего экрана:

Работа с памятью Измерителя.

П

а

м

я

т

ь

►

О

б

з

о

р

Ч

т

е

н

и

е

В

П

К

О

ч

и

с

т

к

а

О

б

з

о

р

:

М

е

с

т

2

З

а

м

е

р

о

в

1

4

С

в

о

б

.

я

ч

7

3

%

Настройка параметров Измерителя.

В Главном меню активизировать пункт «Тюнинг» и затем нажать «Ввод» :

С

т

н

д

.

р

е

ж

Т

ю

н

и

н

г

►

Я

р

к

=

2

0

%

Г

л

а

в

н

0

е

С

п

е

ц

.

р

е

ж

t

=

0

0

ч

0

0

м

м

е

н

ю

:

П

а

м

я

т

ь

Е

д

.

T

=

С

►

Т

ю

н

и

н

г

Е

д

.

P

=

м

м

Здесь можно подобрать яркость экрана – кнопками ▲ или ▼, в диапазоне от 0 (бледный экран) до 100 (контрастный экран). Возможна предустановка часов: истинное (астрономическое) время, или таймер. Допускается выбор единиц измерения температуры (по Цельсию – C, либо по Кельвину – K) и давления (в мм. рт. ст., либо в кПа).

аспирационный психрометр Ассмана

Назначение. Психрометр Ассмана (аспирационный психрометр) применяется для измерения температуры воздуха и определения относительной влажности.

Принцип действия. Используется явление теплоотдачи со снижением температуры т. н. «влажного» термометра в процессе высушивания влажной ткани, которой обернут этот термометр. Высушивание, в свою очередь, происходит вследствие аспирации (интенсивного продувания) воздуха через термометры. При этом температура «сухого» термометра не изменяется (это температура воздуха в помещении). Таким образом, разница температур «сухого» и «влажного» термометра тем больше, чем быстрее сохнет влажная ткань и чем, соответственно, ниже влажность воздуха.

Устройство. Прибор состоит из двух ртутных термометров («сухого» и «влажного»), расположенных в металлическом корпусе и механического (либо электрического) аспирационного устройства – вентилятора. Металлический корпус предназначен для защиты термометров от воздействия теплового излучения и механического повреждения. Вентилятор обеспечивает постоянную скорость движения воздуха около термометров. Резервуар одного из термометров (влажного) покрыт материей (батистом).

Порядок измерения:

1. Смочить батист на резервуаре влажного термометра.

2. Подключить вентилятор к электрической сети (либо завести ключом часовой механизм).

3. Произвести отчет показаний термометров через 3–4 минуты.

4. Определить величину относительной влажности по психрометрическим таблицам, используя показания двух термометров.

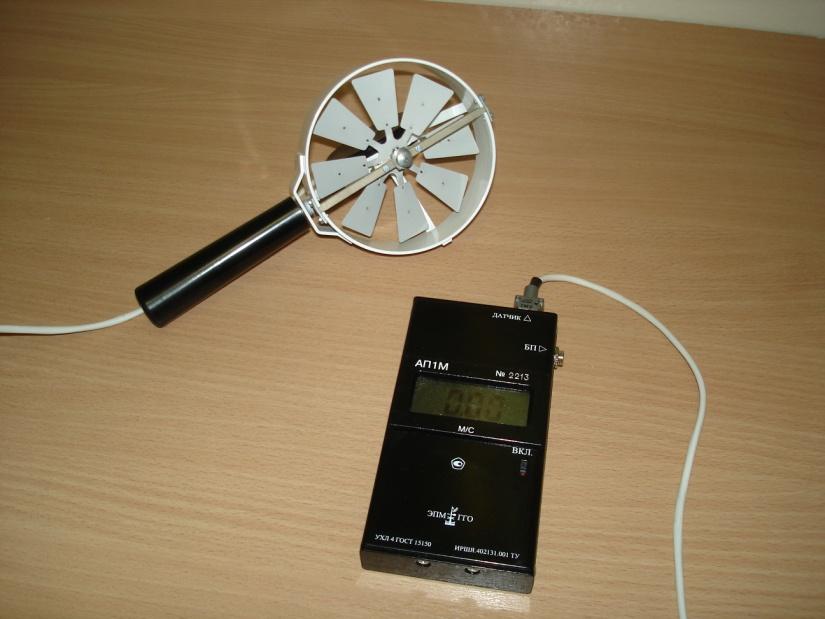

АНЕМОМЕТР ЦИФРОВОЙ ПЕРЕНОСНОЙ АП1М

Предназначен для измерения средней скорости направленного воздушного потока и средней скорости ветра. Диапазон измерения – 0,3-5,0 м/с, цикл измерения и индикации – 5 с. Устройство анемометра:

1

2

3

1 – первичный измерительный преобразователь (ПИП1) имеет крыльчатый ветроприемник, размещенный на полой оси и вращающий на струне;

2 – рукоятка;

4

3 – пульт измерительный цифровой;

4 – разъем.

Принцип работы чувствительного элемента анемометра – преобразование скорости воздушного потока, вращающего ветроприемник, в число импульсов и индикация скорости в м/с на пульте.

Порядок работы:

ШАГ 1. ПИП1 (1) и измерительный пульт (3) соединить между собой через разъем (4).

ШАГ 2. Установить ПИП1 (1) на рукоятку (2).

ШАГ 3. Включить пульт, появится надпись "dat2", а через 5 с на табло должно появиться некоторое значение скорости воздушного потока.

ШАГ 4. Установить анемометр вертикально в измеряемом воздушном потоке ветроприемником навстречу потоку (осью крыльчатки вдоль направления потока).

ШАГ 5. Через 30 с произвести первый отсчет показаний анемометра.

ШАГ 6. Последующие циклы измерения и индикации осуществлять через 5с.

ШАГ 7. После проведения измерений выключить и разобрать анемометр, уложить его в укладочную коробку.
