Примечания:

1. При работе без таймера исходное состояние прибора «0», при работе с таймером – время предустановки таймера.

2. Для завершения измерения нажать кнопку ПАУЗА, на ЖКИ появляется значок ▐ ▌. Повторное нажатие кнопки ПАУЗА продолжает измерение.

3. Прибор позволяет не только измерить, но и сохранить результаты измерений. Для сохранения следует нажать кнопку ЗАПИСЬ при измерении или после него.

4. Начало измерения определяется моментом сброса буфера результатов. Сброс буфера уничтожает накопленные в измерении результаты.

5. Для перехода в главное меню из любого режима нажать кнопку ВВОД.

Приложение 17 Измерение вибрации: общие требования, адаптеры

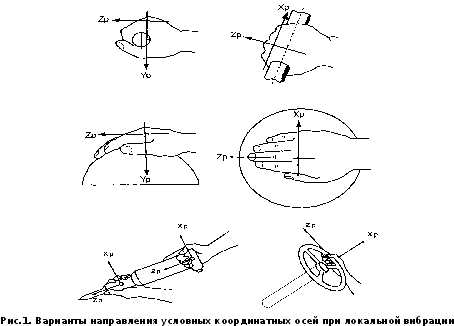

Для измерения вибрации существуют особые требования. В частности при измерении вибрации важен учет осей вибрации X, Y, Z, поскольку вибрация – волновой процесс и может распространяться в направлении как одной оси, так и в двух или трех. При этом уровни вибрации и ее действие на организм могут быть различными в разных осях. Учет осей при измерении вибрации регламентирует ГОСТ 12.1.012-2004 «ССБТ. Вибрационная безопасность. Общие требования». Следует запомнить, что ось X_л – совпадает или параллельна оси места охвата источника вибрации. Ось Z_л лежит в плоскости, образованной осью X и направлением подачи или приложением силы, и направлена вдоль оси предплечья. Ось Y_л направлена от ладони (рис. 1).

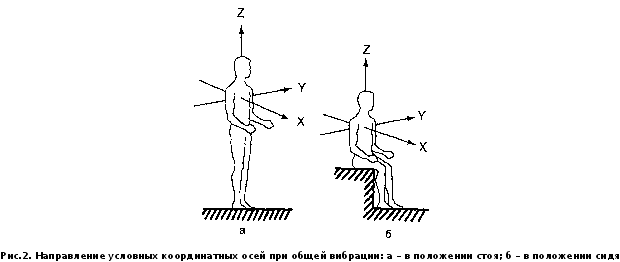

Для общей вибрации: ось Х_о – от спины к груди, ось Y_о – от правого плеча к левому – горизонтальные оси, направленные параллельно опорным поверхностям; ось Z_о – вертикальная ось, перпендикулярная опорным поверхностям тела в местах его контакта с сиденьем, полом и т.п. (рис. 2).

Для соединения вибропреобразователя (датчика) с вибрирующей поверхностью применяют специальные приспособления – адаптеры. На практике для измерения локальной и общей вибрации применяются адаптеры различных конструкций: планки, рожка, резьбовой шпильки, магнита, жесткого хомута, промежуточной платформы, промежуточного жесткого диска. Выбор адаптера производится в зависимости от вида вибрации, вибрирующего оборудования, положения человека-оператора и технических возможностей доступа к вибрирующему оборудованию в процессе измерения. При этом с помощью адаптеров вибропреобразователь прибора устанавливают на оборудование: при локальной вибрации – на контролируемой машине, при общей вибрации – около ног оператора или на сиденье с учетом оси распространения вибрации. Для фиксации адаптеров используются различного рода клеи и пасты. Если человек-оператор в процессе производственной деятельности перемещается в пределах рабочего места, то измерения могут выполняться в одной точке с максимальными уровнями. Измерение вибрации производится в местах контакта оператора с вибрирующей поверхностью согласно ГОСТ 12.1.012-2004 «ССБТ. Вибрационная безопасность. Общие требования».

На рисунке 3 приведены изображения некоторых адаптеров. Два из них – адаптер-планка и адаптер-рожок – предназначены для измерения локальной вибрации, воздействующей на человека-оператора через руки в месте охвата источника вибрации (рукоятки, рулевого колеса, рычага управления, обрабатываемого изделия, удерживаемого в руках) (рис. 3 А, Б), еще два – промежуточный диск и промежуточная платформа – используются для измерения общей вибрации, соответственно, на сиденье и у ног стоящего оператора (рис. 3 В, Г).

Все адаптеры устроены таким образом, что в процессе измерения вибрация передается вибропреобразователю, который преобразует вибросигнал в электрический. Все адаптеры позволяют измерить вибрацию в трех осях – X, Y, Z, согласно ГОСТ 12.1.012-2004 «ССБТ. Вибрационная безопасность. Общие требования».

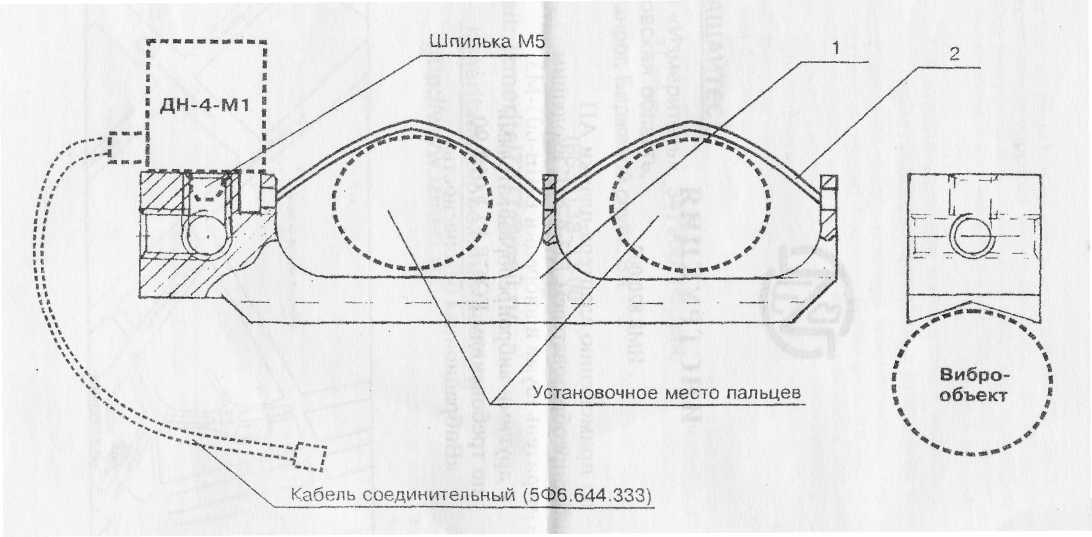

Адаптер-планка АП в комплекте с вибропреобразователем предназначена для закрепления на ней вибропреобразователя в процессе измерения локальной вибрации. Конструкция приспособления адаптера-планки АП представлена на рис. 3 А и состоит из металлической планки 1 размером 64x14x12 мм с двумя пазами для установки в них пальцев руки, которые прижимают планку к контролируемому виброобъекту. С внешней стороны пальцы удерживаются специальной резиновой лентой 2, закрепленной в пазах планки 1. В торцевой части планки 1 расположены три опорные полированные площадки. Они предназначены для закрепления в них с помощью шпильки М5 вибропреобразователей типа ДН-4-М1, входящих в комплект прибора.

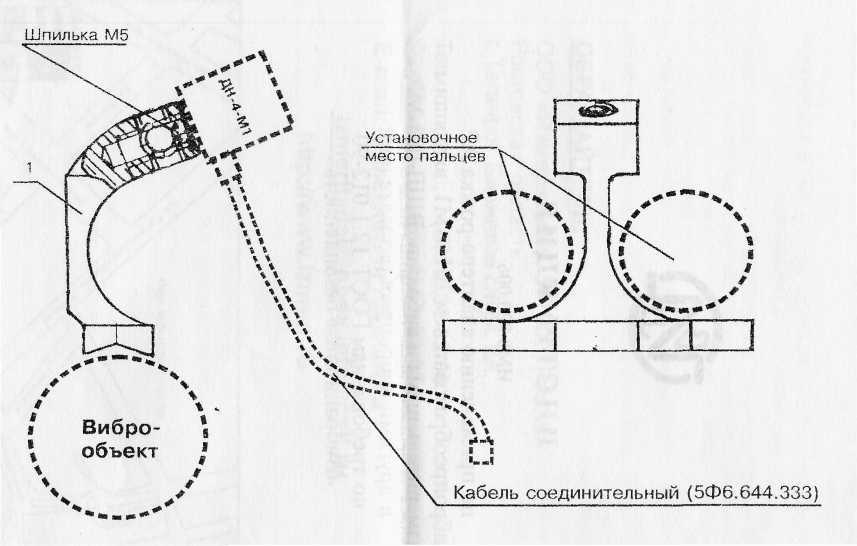

Адаптер-рожок АР в комплекте с вибропреобразователем по своему назначению похож на адаптер-планку. Различия двух адаптеров только в конструкции. Конструкция адаптера-рожка представлена на рис. 3 Б. Металлический адаптер-рожок 1 выполнен в виде изогнутого рычага размером 50x42x22 мм, который зажимается между двумя пальцами руки и плотно прижимается к контролируемому виброобъекту самой широкой опорной частью. В торцевой части адаптера-рожка 1 расположены четыре опорные полированные площадки. Они предназначены для закрепления в них с помощью шпильки М5 вибропреобразователя типа ДН-4-М1.

Промежуточный диск ПД предназначен для закрепления на нем вибропреобразователя при измерении общей вибрации на сиденье оператора. Диск помещают на сиденье оператора таким образом, чтобы вибропреобразователь располагался между седалищными буграми, ось его была параллельна измерительной оси, перпендикулярна сиденью и проходила бы через ось позвоночного столба сидящего оператора. Для сохранения позиции диска на сиденье он фиксируется липкой лентой или другим аналогичным способом.

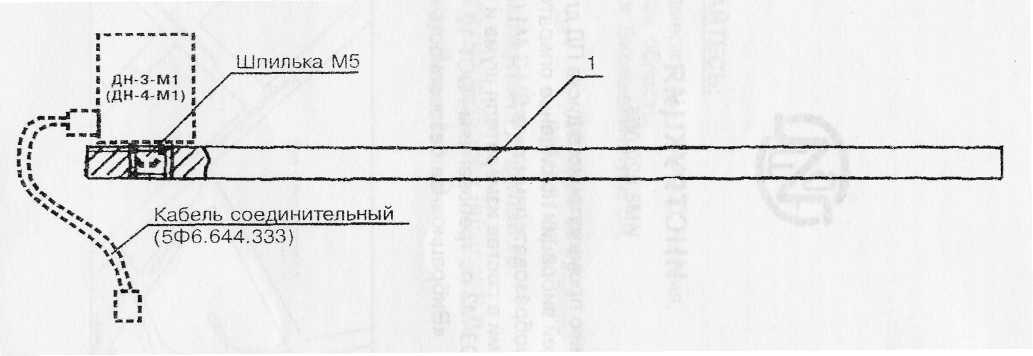

Конструктивно промежуточный диск представляет собой металлический диск 1 диаметром 250 мм, высотой 4 мм. На краю диска на расстоянии 18 мм расположено крепежное отверстие для установки вибропреобразователя (см. рис. 3 В). При применении вибропреобразователя, входящего в состав прибора, крепление к диску осуществляется с помощью шпильки М5. Опорная поверхность диска, контактирующая с поверхностью вибропреобразователя, имеет полированную поверхность.

А

Б

В

Г	Рис. 3. Адаптеры для измерения вибрации: А – адаптер-планка АП для измерения локальной вибрации, Б – адаптер-рожок АР для измерения локальной вибрации, В – промежуточный диск ПД для измерения общей вибрации, Г – промежуточная платформа ПП для измерения общей вибрации (пояснения в тексте).

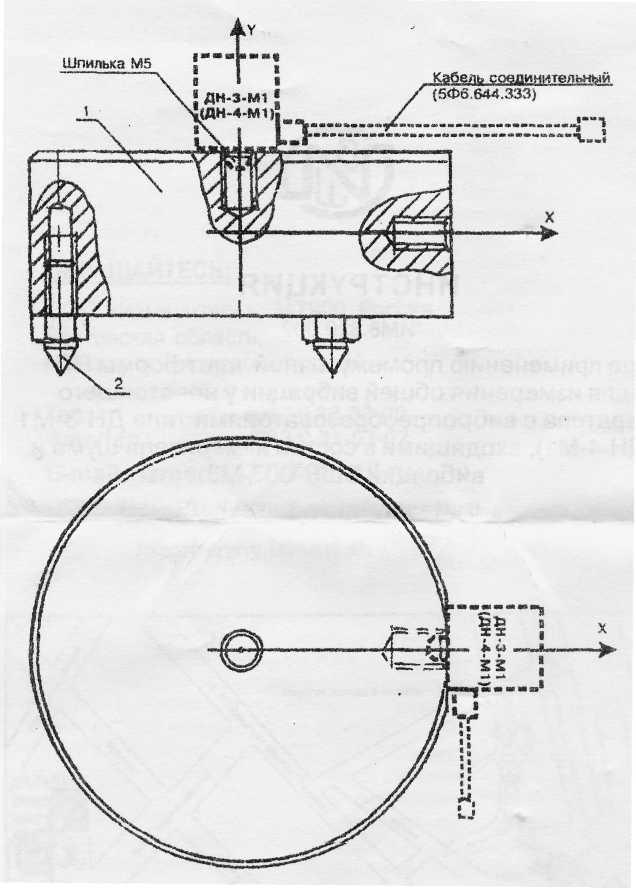

Промежуточная платформа ПП предназначена для закрепления на ней вибропреобразователя при измерении общей вибрации у ног стоящего оператора. Конструктивно промежуточная платформа представляет собой металлический диск 1 диаметром 80 мм, высотой 30 мм с тремя точечными металлическими опорами 2 для установки на исследуемый рабочий виброобъект у ног стоящего оператора (см. рис. 3 Г). В центре диска 1 расположено крепежное отверстие М5 для установки вибропреобразователя для снятия вертикальной вибрации по оси Z. В боковой части диска перпендикулярно оси Z расположено другое крепежное отверстие для установки вибропреобразователя и снятия горизонтальной вибрации по оси X. Крепление вибропреобразователя осуществляется с помощью стальной шпильки М5.
