Операционная карта №1 Электродвигатели общего назначения

№

п\п

Наименование операций

Рисунок, схема

Технические требования

Электродвигатели общего назначения

1.

Электродвигатель насоса БЦН-1 размещен вместе с насосом во фланце левого носового топливного бака.

Назначение: для приведения в действие насоса БЦН-1.

Технические данные:

-4-х полюсный постоянного тока последовательного возбуждения;

-марка Д-100;

-мощность 150 Вт;

-потребляемый ток 5.8 А;

-частота вращения 5800 об/мин;

-режим работы – длительный.

Включается выключателем «БЦН» на щитке механика-водителя.

2

Электродвигатель маслозакачивающего насоса МЗН-2 системы смазки двигателя установлен вместе с насосом под кронштейном конического редуктора привода вентилятора.

Назначение: для приведения в действие насоса МЗН-2.

Технические данные:

-4-х полюсный, постоянного тока последовательного возбуждения;

-марка МН-1;

-мощность 500 Вт;

-потребляемый ток не более 40 А;

-режим работы – повторно-кратковременный.

Включается кнопкой «МЗН двигателя» на щитке механика-водителя.

3

Электродвигатель маслозакачивающего насоса МЗН буксира силовой передачи установлен рядом с насосом МЗН-2 системы смазки.

Назначение: для приведения в действие насоса МЗН-2.

Технические данные:

4-х полюсный, постоянного тока последовательного возбуждения;

-марка МН-1;

-мощность 500 Вт;

-потребляемый ток не более 40 А;

-режим работы – повторно-кратковременный.

Включается кнопкой «МЗН буксира» на щитке механика-водителя.

4

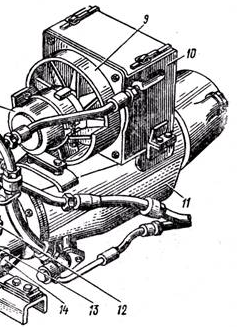

Электродвигатель привода насосного узла подогревателя расположен на подогревателе.

Назначение: для приведения в действие насосного узла подогревателя.

Технические данные:

4-х полюсный, постоянного тока последовательного возбуждения, закрытого исполнения;

-марка МПБ-3Н;

-мощность 164 Вт;

-потребляемый ток 10 А;

-частота вращения 7800 об/мин.

Включение электродвигателя осуществляется тумблером «Пуск мотора» и «Мотор» на щитке механика-водителя.

5

Электродвигатель вентилятора обогрева боевого отделенияустановлен на подогревателе.

Назначение: для приведения в действие вентилятора обогрева боевого отделения.

Технические данные:

4-х полюсный, постоянного тока последовательного возбуждения;

-марка МВ-42;

-мощность 175 Вт;

-потребляемый ток не более 18 А;

-частота вращения 3500 об/мин.

-режим работы – длительный.

Включается выключателем «Обогрев Б/О», расположенным на щитке механика-водителя.

6

Электродвигатель нагнетателя расположен вместе с нагнетателем в ФВУ.

Назначение: для приведения в действие центробежного вентилятора ФВУ.

Технические данные:

4-х полюсный, постоянного тока смешанного возбуждения;

-марка МВ-67;

-мощность 800 Вт;

-потребляемый ток не более 50 А;

-частота вращения 7000 об/мин.

-режим работы – длительный.

Включается автоматически или кнопкой «Пуск» на левом распределительном щитке башни.

7

Электродвигатели вентиляторов экипажа расположены в каждом отделении.

Назначение: для приведения в действие вентилятора.,

Технические данные:

4-х полюсный, постоянного тока последовательного возбуждения;

-марка 2Д-7;

-мощность 20 Вт;

-потребляемый ток не более 0,7 А;

-частота вращения 7000 об/мин.

-режим работы – кратковременный.

8

Электродвигатель водооткачивающего насоса расположены в боевом отделении, слева от наводчика, рядом с моторной перегородкой.

Назначение: для приведения в действие водооткачивающего насоса.

Технические данные:

4-х полюсный, постоянного тока смешанного возбуждения;

-марка МВП-2;

-мощность 300 Вт;

-потребляемый ток не более 24 А;

-частота вращения 340 об/мин.

-режим работы – кратковременный.
