Приложение 11 Методика расчета глубины заложения несовершенного двухстороннего подкюветного дренажа при безнапорном водоносном горизонте
Расчет выполняют по формуле (рис. 106)
Н = 0,5 hт+l+ hк+ d + h0- b, (50)
где Н - глубина заложения дренажа, которая должна быть более глубины промерзания hтна 0,3 м; hт- глубина сезонного промерзания балластного слоя и грунтов земляного полотна, определяемая в наиболее суровую зиму из расчетного 10-летнего периода и измеряемая в сечении, проходящем через концы шпал или по расчету согласно СНиП II-18-76;l- расстояние от нижней границы промерзания до верхней границы капиллярного поднятия воды, принимается 0,2 - 0,25 м; hк- высота капиллярного поднятия воды над кривой депрессии, определяется по данным лабораторного анализа, но не более следующих значений для:
песков 0,4 м
супесей легких и пылеватых песков 1 м
суглинков легких пылеватых, супесей
пылеватых и супесей тяжелых, пылеватых 1,5 м
глин, суглинков тяжелых и суглинков
тяжелых пылеватых 2,5 м
d = m i - наибольшее поднятие кривой депрессии, которое при расположении дренажа в междупутье не учитывается; m - при одностороннем дренаже расстояние от стенки дренажа до противоположной бровки балластной призмы; при двухстороннем дренаже - расстояние от стенки дренажа до оси пути; i - средний уклон кривой депрессии, принимаемый для грунтов; h0- глубина воды в дренаже, принимаемая равной 0,3 м; b - глубина кювета, считая от верха балластной призмы.

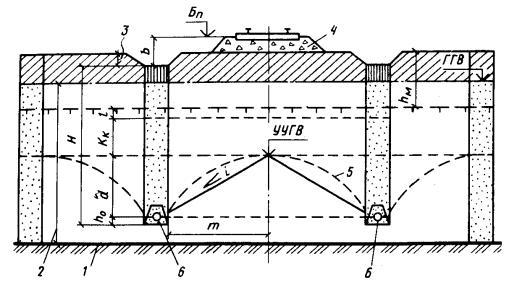

Рис. 106. Схема к расчету глубины заложения несовершенного двустороннего подкюветного дренажа при безнапорном водоносном горизонте
1 - водоупорный слой; 2 - мощность водоносного горизонта; 3 - глубина кювета; 4 - балластный слой; 5 - депрессионная кривая; 6 - дренаж; Н - глубина заложения дренажа от дна кювета; hм - глубина сезонного промерзания; b - расстояние от бровки до дна кювета; ГГB - горизонт грунтовых вод; УУГВ - установившийся уровень грунтовых вод
Значения уклонов для различных грунтов:
гальки, гравия, крупного песка 0,0025 - 0,005
песка среднезернистого 0,005 - 0,15
песка мелкого 0,015 - 0,02
песка мелкого пылеватого 0,015 - 0,05
суглинка 0,05 - 0,12
глины 0,12 - 0,15
жирной глины 0,15 - 0,2
Приложение 12 Методика расчета толщины балластного слоя под шпалой при заглубленной балластной призме
Методика основана на подборе минимальной толщины балластного слоя исходя из учета следующих факторов и показателей: дорожно-климатической зоны, в которой проектируется земляное полотно, ширины одного ската и числа путей на нем (по проекту), коэффициента фильтрации грунтов балластного слоя, вида грунта (супесь, суглинок, глина) и типа увлажнения, а также величины уклона дна корыта.
