Земляное полотно постоянных путей в пределах открытых горных разработок
2.168. Земляное полотно постоянных путей в пределах открытых горных разработок следует проектировать согласно СНиП 2.05.07-85.
2.169. Ширину основной площадки следует принимать по табл. 5, а заложение откосов насыпей и выемок - согласно СНиП 2.05.07-85.
При большей высоте откосов насыпей и выемок их крутизну принимают по проекту производства горных работ с учетом инженерно-геологических свойств грунтов. Крутизну откосов на подходах к рабочим горизонтам карьеров допускается принимать по табл. 16 и 17.
Таблица 16
Грунты в насыпях |
Высота откоса, не более, м |
Крутизна откоса |
Из слабовыветривающихся скальных грунтов |
12 |
1 : 1,3 |
Из песка крупного и средней крупности, гравия, дресны, гальки и щебенистых грунтов слабовыветривающихся пород |
20 |
1 : 1,5 |
10 |
1 : 1,5 | |
То же, при высоте насыпи до 20 м: |
|
|
верхней части высотой |
10 |
1 : 1,3 |
средней « « |
5 |
1 : 1,5 |
нижней « « |
5 |
1 : 1,75 |
Из прочих грунтов, пригодных для отсыпки |
10 |
1 : 1,5 |
То же, при высоте насыпи до 12 м: |
|
|
верхней части высотой |
10 |
1 : 1,75 |
Примечание. Крутизну откосов насыпей из мелких песков назначают по расчету.
Таблица 17
Грунт выемки |
Крутизна откоса |
Глины, суглинки, супеси и пески однородного напластования |
1 : 1,3 |
Сухой лесс в условиях засушливого климата |
1 : 0,1 |
Лесс, лессовидные грунты, крупнообломочные (щебенистые, гравелистые и др.) |
От 1 : 0,5 до 1 : 1,5 |
Слабовыветривающиеся скальные (при отсутствии падения пластов в сторону полотна и без трещиноватости) |
1 : 0,1 |
Прочие скальные породы |
От 1 : 0,2 до 1 : 1 |
Примечание. Крутизна откосов выемок глубиной более 12 м, а также разрабатываемых взрывами или с применением гидромеханизации назначается по индивидуальным проектам.
2.170. Верхнюю часть откосов скальных выемок в пределах залегания эллювиальных рыхлых грунтов следует проектировать крутизной от 1 : 1 до 1 : 1,5. При его толщине более 3 м необходимо предусматривать полки шириной не менее 3 м.
2.171. Конструкции земляного полотна в пределах открытых горных разработок приведены на рис. 50. В случае устройства его в траншее в крупнообломочных, песчаных, глинистых и легковыветривающихся скальных грунтах выемки проектируются с закюветной полкой (рис. 50,а) и без нее (рис. 50,б). В слабовыветривающихся скальных грунтах выемки проектируются с полкой и прямоугольным кюветом (рис. 50,в), с треугольным кюветом (рис. 50,г),а также с устройством основной площадки из крупнообломочного или песчаного грунта (рис. 50,д). На косогорах устраивается полка (рис. 50,е).

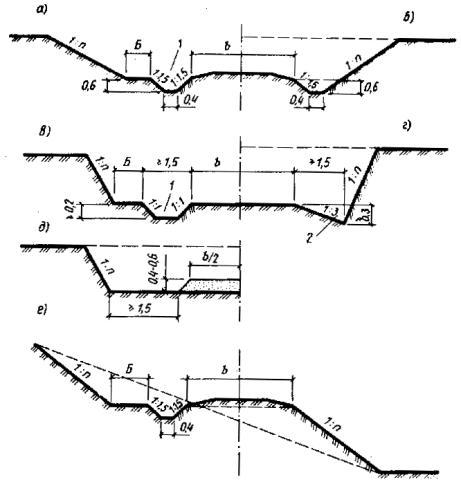

Рис. 50. Конструкция земляного полотна в пределах открытых горных разработок
а, б - в крупнообломочных, песчаных, глинистых и легковыветривающихся скальных грунтах; в, г, д - в слабовыветривающихся скальных грунтах; е - на берме; 1 - прямоугольный кювет; 2 - треугольный кювет; b - ширина основной площадки; Б-полка
При устройстве пути в траншее по типу рис. 50, апри дренирующих грунтах земляного полотна с коэффициентом фильтрации более 1 м/сут сливная призма не делается.
При устройстве земляного полотна на берме в слабовыветривающихся скальных грунтах кюветы устраиваются так же, как в траншее.
2.172. Закюветные полки устраиваются в выемках глубиной более 2 м.

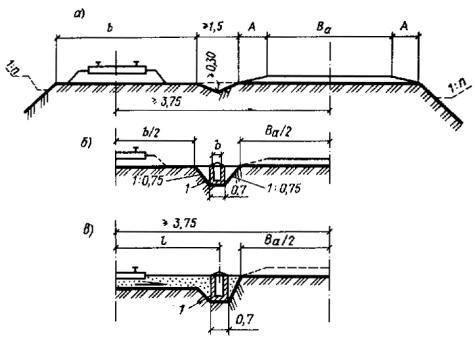

Рис. 51. Схема очертания земляного полотна железной и автомобильной дорог
а - с треугольным лотком; б, в - с лотками, устраиваемыми в грунте; 1 - железобетонный лоток

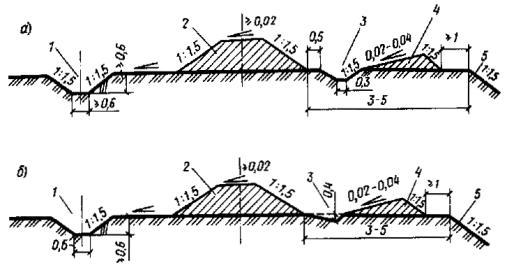

Рис. 52. Схема размещения кавальеров и водоотводных сооружений в выемке
а - с трапецеидальной забанкетной канавой; б - с треугольной забанкетной канавой; 1 - нагорная канава; 2 - кавальер; 3 - треугольная забанкетная канава; 4 - банкет; 5 - откос выемки
Ширина полки принимается:
в скальных легковыветривающихся породах, в том числе размягчаемых, глинистых переувлажненных грунтах, пылеватых грунтах, лессовидных и лессах при высоте откоса 2 - 6 м - 1 м;
то же, при высоте откоса 6 - 12 м (для скальных пород до 19 м) - 2 м;
в мелких и пылеватых песках при высоте откоса 2 - 12 м - 1 м.
При подверженности грунтов интенсивности ветровой и водной эрозии, когда возможно выпадение отдельных камней, ширину полки следует увеличивать по расчету.
2.173. В зависимости от вида пород и условий производства работ вместо кюветов трапециевидного сечения можно устраивать треугольные и прямоугольные кюветы. Выбор типа сечения кювета должен подтверждаться расчетами.
2.174. В выемках с нагорной стороны следует устраивать нагорные канавы с укрепленными дном и откосами.
Размещение кавальеров и водоотводных устройств приведено на рис. 52.
Лотки проектируют с учетом расхода воды, вида грунта, продольного уклона и типа крепления. Тип железобетонного лотка принимается с учетом расхода воды и продольного уклона (см. рис. 51). Выпуск воды из лотка осуществляется междушпальным лотком в кювет, на откос или к искусственному сооружению.
