Занятие 2
Тема:
ТОЧКА, ПРЯМАЯ. ВЗАИМНОЕ РАСПОЛОЖЕНИЕ
ДВУХ ПРЯМЫХ.
Литература: [I. Гл. I, §§ 1,2,3; Гл. II §§ 4-7]
Фронтальный опрос и решение задач
-
Что значит спроецировать точку на две или три взаимно перпендикулярные плоскости проекций?
-
Как называются и обозначаются плоскости проекций? Ортогональные проекции точек на плоскости проекций π1 и π2.
-
Что такое ось проекций и линия проекционной связи?
-
Как образуются четверти пространства и какие четверти Вы знаете?
-
Как образуется эпюра Монжа?
-
Сколько проекций точки определяют её положение в пространстве?
-
Какими координатами определяется фронтальная А2 проекция точки А? Горизонтальная А1 проекция точки А?
-
Точки в различных четвертях пространства. Характерное расположение проекций точек, расположенных в различных четвертях пространства относительно оси ОХ
Задача 1. По заданным положениям точек в пространстве записать их координаты в таблицу (указать только знак) и построить эпюры (размеры снять с чертежа).
Задача
2.
В каких четвертях пространства находятся
точки?
Записать
их координаты в таблицу.
Задача 3. По заданным координатам построить эпюры точек и определить четверти, в которых они находятся.
A(20,-25,30); В(15,20,-10); С(10,-15,-20); D(10,20,15)

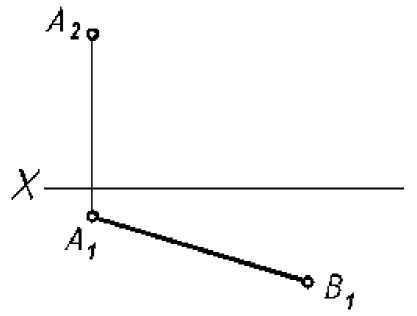

Задача 4. Построить недостающую проекцию точки А, если известна её гори- зонтальная проекция и отношение координат ZA: YА = 2:1.
Задача 5. Построить на эпюре точку В, симметричную точке А(25,20,30) относительно плоскости π2, и точку С, симметричную точке А относительно плоскости π1.

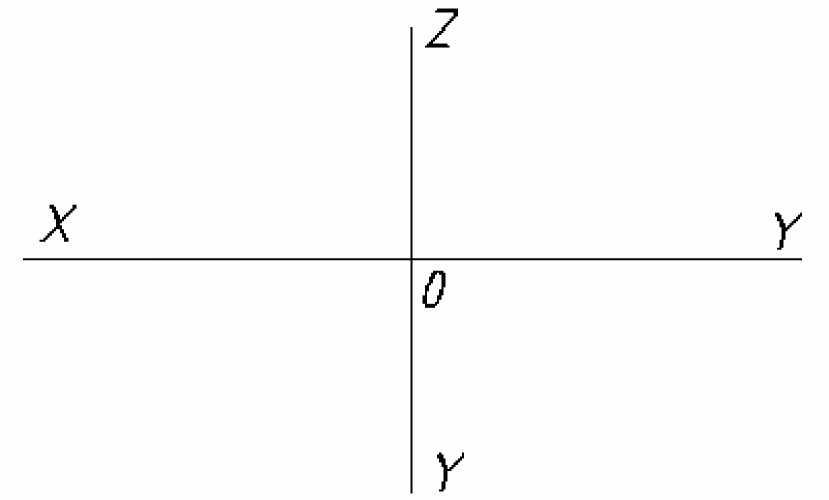

Задача 6. Построить три проекции точки А (20,15,25)
Задача 7. Определить расстояние (графически и математически) от точки
А(40,30,20) до осей проекций Ox и Oy (сравнить результаты). Задачу решить предварительно на аксонометрической модели.
Тема: ПРЯМАЯ.
Литература: [I. Гл. II, §§ 10-13]
Фронтальный опрос и решение задач
-
Какими элементами определяется прямая в пространстве и на эпюре?
-
Какая прямая называется прямой общего положения?
-
Какие частные положения прямых Вы знаете?
-
Какими методами на эпюре определяется натуральная величина и углы наклона отрезка прямой общего положения к плоскостям проекций?
-
Что называется следом прямой линии?
-
Что служит на эпюре признаком двух прямых: параллельных, пересекающихся, скрещивающихся?

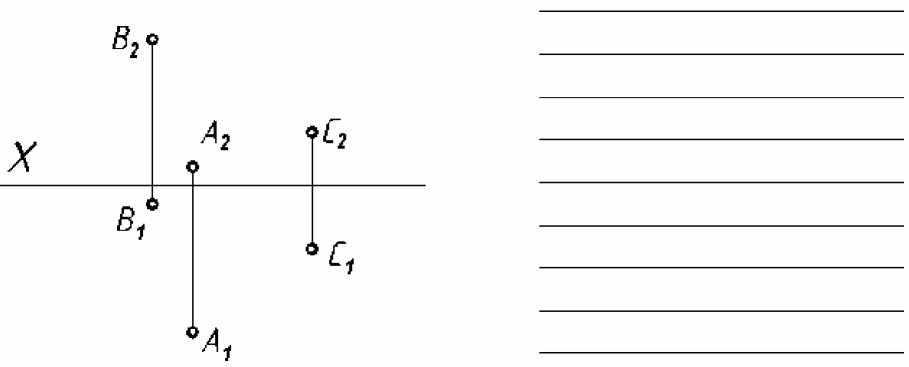

Задача 9. По координатам концов отрезков прямых построить две проекции и записать название их в таблицу.
X
о
Задача
10.
Определить по эпюре, принадлежат ли
точки А, В, С, D,
Е
прямой l.
АВ:СВ=2:3 АС:СВ=1:2
Задача
12.
Построить проекции следов заданных
прямых и определить через какие четверти
пространства они проходят
Задача 13. На заданных прямых найти:
точку А, отстоящую от плоскости π1 точку В, отстоящую от плоскости
Задача
14.
Построить недостающие проекции точек,
принадлежащих:
горизонтальной
прямой, отстоящей от плоскости π1
на 15 мм и составляющей угол в 30° с
плоскостью проекций π2.
фронтальной
прямой, отстоящей от плоскости π2
на 20 мм и составляющей угол в 45° с
плоскостью проекций π1.
Сколько решений имеет задача для каждого случая?
Задача 15. Построить тень от точек А и В, если направление световых лучей (s1
и s2) задано.
Тема: ВЗАИМНОЕ ПОЛОЖЕНИЕ ДВУХ ПРЯМЫХ
Литература: [I. Гл. II, §§ 14, 15]
Фронтальный опрос и решение задач
-
Назовите возможные случаи взаимного расположения двух прямых в пространстве.
-
Дать определение параллельным прямым, пересекающимся прямым.
-
Каким требованиям на эпюре должны удовлетворять проекции:
а) двух параллельных прямых?
б) двух пересекающихся прямых?
в) двух скрещивающихся прямых?
-
Какие точки называются конкурирующими?
-
Определение видимости на эпюре с помощью конкурирующих точек.
-
Сформулировать теорему о проецировании прямого угла.
Задача 16. Определить на эпюре взаимное расположение двух прямых в пространстве.
Задача 17. Через точку М провести прямую т, параллельную заданной прямой.
Задача 18. Построить недостающую проекцию точки А, которая принадлежит фронтальной прямой f, пересекающей прямую l и расположенной под углом 45° к π1.
Задача 19. Определить видимость прямых с помощью конкурирующих точек.
Задача
20.
Определить расстояние от точки А до
прямой ВС.
Задача 21. Построить недостающую проекцию точки А, принадлежащую прямой, которая пересекает прямую l и параллельна прямой т.

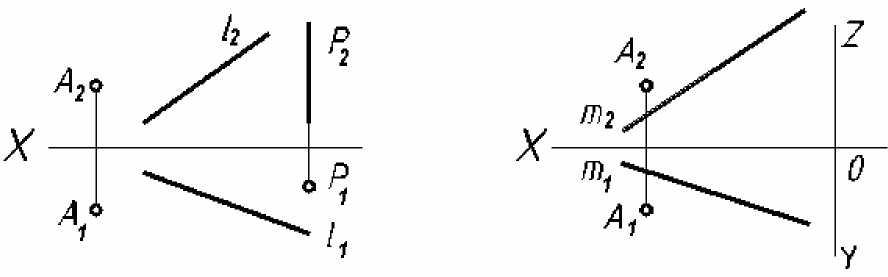

Задача 22. Через точку А провести прямую, которая пересекала бы
прямые l и p прямую т и ось Y
Задача 23. Построить проекции равнобедренного ΔАВС, у которого СМ - высота А∈π1 и В∈π2.
Задача 24. Пересечь прямые АВ и CD третьей прямой, перпендикулярной к ним, т.е. найти кратчайшее расстояние между скрещивающимися прямыми АВ и CD, если CD ⊥ π1
Задание на дом: 1. Решить задачи №5, 7, 9, 14, 16(б), 19, 20,
24, 26(б), 28, 29, 30.
2. Проработать вопросы к занятию 3.
ЗАНЯТИЕ 3
Тема: ПЛОСКОСТЬ.
Литература: [I. Гл. III, §§ 16-21]
Фронтальный опрос и решение задач
-
Каким способом на эпюре определяют натуральную величину отрезка
прямой общего положения и углы наклона его к плоскостям проекций?
-
Способы создания плоскости в пространстве и на эпюре.
-
Что называется следом плоскости?
-
Какие положения может занимать плоскость относительно плоскостей проекций?
-
Дать определение плоскостям общего положения, проецирующим и уровня.
-
Характерный признак расположения проекций или следов плоскостей общего положения, проецирующих и уровня.
-
Каковы условия принадлежности прямой линии и точки данной плоскости? Свойства вырожденных проекций плоскостей.
-
Какие линии в плоскости называются главными? Дайте определение каждой из них.
-
Характерный признак расположения проекций горизонтали, фронтали и линии наибольшего ската на эпюре.
-
Как построить прямую общего положения и точку в плоскости общего положения и в проецирующей?
-
Как провести на эпюре через заданную прямую проецирующую плоскость и плоскость общего положения?
-
Как провести на эпюре через данную точку проецирующую плоскость и плоскость общего положения?
Задача 26. Построить на отрезках АВ и CD проекции точки К, отстоящей от точек А и С на 25 мм.
Задача 27. Достроить фронтальную проекцию отрезка АВ, зная, что он наклонен к плоскости проекций π1 под углом 30°. Указать число решений.
Задача 28. Определить расстояние между следами прямой АВ
Задача
29.
Построить следы плоскости, заданной
тремя точками А,
В
и
С.
Записать алгоритм решения.
Задача
31.
В заданных плоскостях провести
произвольные прямые общего положения.
Задача
32.
Построить недостающие проекции точек,
расположенных в заданных плоскостях.

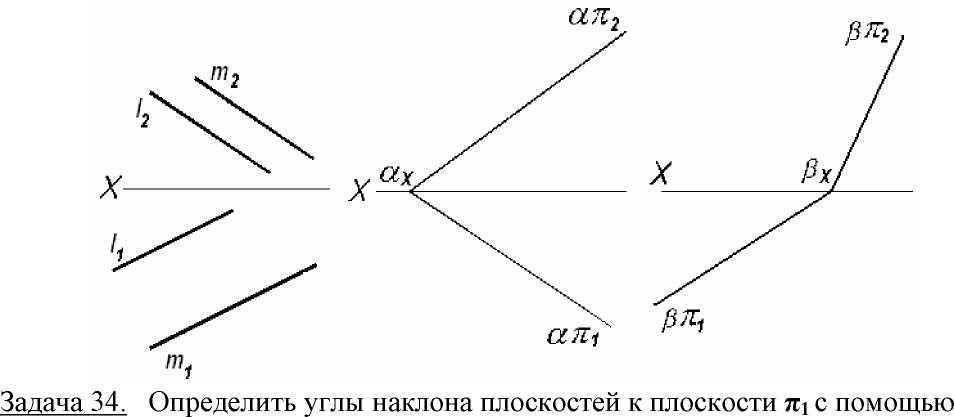

Задача 33. В заданных плоскостях построить горизонтали на расстоянии 20 мм (рис. а), от плоскости π1 и фронтали - на 15 мм от плоскости π2 (рис. б).
а)
б)
линии
наибольшего ската (рис. а) и к плоскости
π2
с
помощью
линии наибольшего наклона плоскости
(рис. б).
б)
2.
Проработать материал занятия 4
а)
