Группа c
№1: Два нихромовых резистора соединены параллельно. Во сколько раз сила тока в первом резисторе отличается от второй, если диаметр второго резистора вдвое больше первого? |
А) В 4 раза меньше |
B) В 4 раза больше |
C) В 2 раза меньше |
D) В 2 раза больше |
E) Нельзя определить, т.к. не указано соотношение между скоростями движения электронов. |
№2: Сопротивление медной проволоки равно 8 Ом. Каким станет её сопротивление, если её длину увеличить в два раза, не меняя объема? |
А) 2 Ом |
B) 16 Ом |
C) 32 Ом |
D) 64 Ом |
E) 4 Ом |
№3: Определить падение напряжения на концах резистора, удельное сопротивление которого изменяется вдоль его длины так, как показано на рисунке. Плотность тока постоянна и равна 20 А/мм2. |
А) 0,3 В |
B) 24 В |
C) 1,2 В |
D) 12 В |
E) 2,4 В |
№4: Сколько витков алюминиевой проволоки площадью поперечного сечения 0,2 мм2, необходимо намотать на цилиндрический каркас диаметром 2 см, чтобы сопротивление реостата было бы 81 Ом? ( Удельное сопротивление 2,7 . 10 -8 Ом.м ) |
А) 100000000 |
B) 1000 |
C) 10000 |
D) 100000 |
E) 1000000 |
№5: К невесомой проводящей пружине, удельное сопротивление которой 1,5:10-8 Ом·м, подвешен груз массой 3 кг, при этом она растягивается на 10 см. Определить сопротивление этой пружины в недеформируемом состоянии, если модуль Юнга равен 2:108 Па. |
А) 0,01 Ом |
B) 1 Ом |
C) 0,1 Ом |
D) 10 Ом |
E) нельзя определить. |

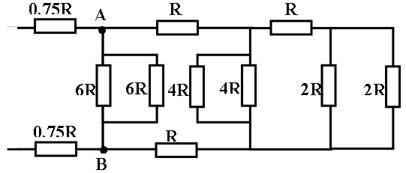

№6: Определить эквивалентное соединение электрической цепи, изображенной на рисунке. |
А) 0,75R |
B) 3R |
C) 1,5R |
D) 2R |
E) R/2 |

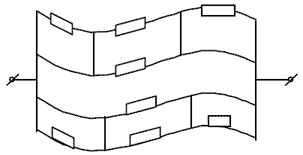

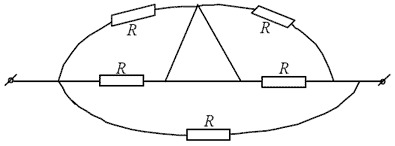

№7: Определить сопротивление цепи, изображенной на рисунке. Сопротивления всех резисторов одинаковы и равны 16 Ом, сопротивлением соединительных проводов пренебречь. |
А) 4 Ом |
B) 64 Ом |
C) 2 Ом |
D) 128 Ом |
E) нельзя определить. |

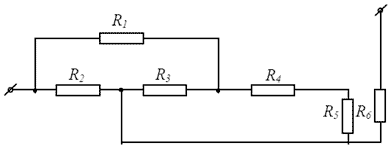

№8: Определить эквивалентное соединение электрической цепи, изображенной на рисунке. (R1 = 1 Ом; R2 = 4 Ом; R3 = R6 = 6 Ом; R4 = R5 = 3 Ом). |
А) 10 Ом |
B) 4 Ом |
C) 6 Ом |
D) 8 Ом |
E) 14 Ом |
№9: Определить эквивалентное сопротивление цепи, изображенной на рисунке. |
А) 0,4R |
B) 0,2R |
C) R |
D) |
E) |
№10: По двум одинаковым проводникам с постоянной скоростью движется перемычка, обладающая бесконечно малым сопротивлением. Какой из графиков наиболее правильно отражает зависимость показаний амперметра от времени? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
№25: По двум одинаковым проводникам с постоянной скоростью движется перемычка, обладающая сопротивлением. Какой из графиков правильно отражает зависимость показаний амперметра от времени?
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
А) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
B) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
C) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
D) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E) |
№26: Определить внутреннее сопротивление источника тока, изображенного на рисунке, если показания идеальных вольтметров U1 = 20 В и U2 = 15 В. (R1 = R3 = 5 Ом; R4 = 30 Ом; E = 50,4 В). |
А) 3,6 Ом |
B) 0,1 Ом |
C) 0, 25 Ом |
D) 0,2 Ом |
E) 2 Ом |
№27: Определить показание амперметра в электрической цепи, изображенной на рисунке. (R1 = R5 = 2/3 Ом; R2 = R4= 4 Ом; R3 = 2 Ом; E = 13,2 В; r = 0,2 Ом) |
А) 2,4 А |
B) 1,45 А |
C) 6 А |
D) 3 А |
E) 2 А |
№28: Как изменятся показания идеальных амперметра и вольтметра в схеме, указанной на рисунке, если перемещать движок реостата по направлению стрелки? |
А) Показания амперметра увеличится, показание вольтметра увеличится. |
B) Показания амперметра уменьшится, показание вольтметра уменьшится. |
C) Показания амперметра уменьшится, показание вольтметра увеличится. |
D) Показания амперметра возрастет, показание вольтметра уменьшится. |
E) Показания приборов не изменятся. |
№29: В цепи, изображенной на рисунке вольтметр показывает 10 В, а амперметр 1 А. Конденсатор емкостью 3 нФ имеет заряд 60 нКл. На сколько изменится показание вольтметра, если произойдет пробой конденсатора? ЭДС источника 40 В, его внутреннее сопротивление 1 Ом. (R1 = R2 R3 R4) |
А) Увеличится на 10 В |
B) Уменьшится на 10 В |
C) Увеличится на 20 В |
D) Уменьшится на 20 В |
E) Уменьшится на 5 В |
№30: Определить внутреннее сопротивление источника тока, если при разомкнутом ключе К через резистор R1 = 2 Ом протекает ток 2,5 А, а при замкнутом ключе, через резистор R2 = 4 Ом протекает ток 1 А. (рисунок не соответствует!!!) |
А) 2/3 Ом |
B) 2 Ом |
C) 0,2 Ом |
D) 2,6 Ом |
E) 0,5 Ом |
№31: На рисунке показан график зависимости силы тока от напряжения для трех резисторов соединенных последовательно. В каком из ниже приведенных соотношений находятся между собой мощности, выделившиеся на этих резисторах? |
А) P1 > P2 > P3 |
B) P1 < P2 < P3 |
C) P1 > P3 > P2 |
D) P1 < P3 < P2 |
E) Нельзя определить |
№32: На рисунке показана зависимость максимальной мощности выделившийся на трех резисторах от величины силы тока в них. В каком из нижеприведенных соотношений находятся между собой внутренние сопротивления этих источников тока? (нет рисунка) |
А) r1 > r2 > r3 |
B) r1 < r2 < r3 |
C) r1 > r3 > r2 |
D) r1 < r3 < r2 |
E) Нельзя определить |

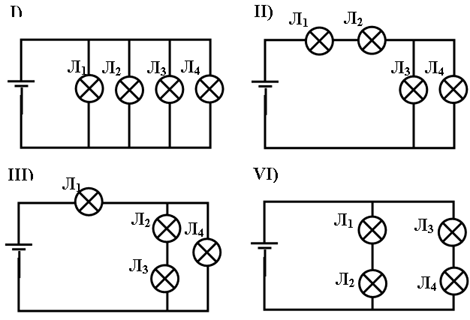

№33: Четыре одинаковые лампы подсоединены к источникам тока с одинаковыми ЭДС и внутренними сопротивлениями. В какой или каких из нижеуказанных схем, лампа 4 будет гореть с наибольшим накалом? |
А) I |
B) II |
C) III |
D) IV |
E) III и IV |
№34: Какое из нижеприведенных утверждений справедливо? |
А) Лампочка, подсоединенная к источнику постоянного напряжения - потребляет одинаковую мощность, не смотря на то, что испарение и распыление материала, приводит к тому, что нить спирали становиться тоньше. |
B) Два одинаковых резисторов, соединенных параллельно и подсоединенных к источнику тока, потребляют большую мощность, чем при их последовательном соединении. |
C) Два одинаковых резисторов, соединенных параллельно и подсоединенных к источнику тока, потребляют одинаковую мощность, как и при их последовательном соединении. |
D) Уменьшение длины электронагревательной спирали приводит к увеличению потребляемой мощности. |
E) Подводящие провода, обычно имеют меньшую толщину, чем спирали электронагревательных приборов. |
№35: Под каким напряжением передается электроэнергия потребителю, удаленному от источника тока на расстояние L при плотности тока J ? Удельное сопротивление подводящих проводов , потери мощности на проводах составляют 10 % от передаваемой мощности. |
А) jpL В |
B) 2 jpL В |
C) 0,005 jpL В |
D) 0,01 jpL В |
E) Нельзя определить |
№36: Во сколько раз выделяющаяся мощность на резисторе R2 отличается от выделившейся мощности на резисторе R3 ? Внутренним сопротивлением источника тока пренебречь. |
А) В 4 раза больше. |
B) В 4 раза меньше. |
C) В 8 раз меньше. |
D) В 8 раз больше. |
E) Одинаковы |
№37: Во сколько раз измениться выделяющаяся мощность на внутреннем сопротивлении источника тока, если замкнуть ключ К? ( R1=2R2=2R3=r=R) |
А) Увеличится в 4 раза. |
B) Уменьшится в 4 раза. |
C) Увеличится в 3 раза. |
D) Уменьшится в 1,25 раз. |
E) Увеличится в 2,25 раз. |
№38: Какой из нижеприведенных величин, соответствует выражение: Где: m - масса; a-ускорение; v-скорость; I-сила тока; t - время; q-величина заряда; U- напряжение. |
А) Времени. |
B) Мощности. |
C) Напряжению. |
D) Скорости. |
E) Мощности. |
№39: Определить максимальную мощность выделяющейся во внешней части цепи изображенной на рисунке. |
А) |
B) |
C) |
D) |
E) Нельзя определить |
№40: Определить механическую мощность электромотора, если при подключении его в сеть с напряжением 12В, через его обмотку проходит ток 6 А, а при полном затормаживании мотора, через его обмотку проходит ток, величина которого 24 А? |
А) 36 Вт. |
B) 90 Вт. |
C) 72 Вт |
D) 288 Вт |
E) 54 Вт |

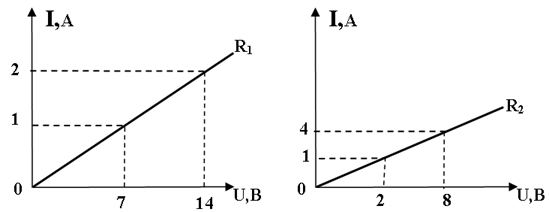

№41: На рисунках представлены вольт-амперные характеристики двух резисторов. Какую мощность потребляют эти резисторы, если их соединить последовательно и подсоединить к источнику тока с ЭДС равным 36В ? |
А) 18 Вт |
B) 9 Вт |
C) 36 Вт |
D) 0,5 Вт |
E) Нельзя определить. |
№42: Два конденсатора емкости которых C1=2 мкФ и C2= 8 мкФ соединены последовательно. Их зарядили от источника тока с напряжением 100 кВ и отсоединили от источника тока. Какое количество теплоты выделиться на резисторе с сопротивлением R, если его подсоединить параллельно к системе данных конденсаторов? |
А) 5 кДж. |
B) 50 мДж. |
C) 8 кДж. |
D) 0,8 мДж |
E) 8 Дж. |
№43: Источник тока соединили с двумя последовательно соединенными резисторами, при этом количество выделившейся теплоты на первом резисторе в 2 раза больше, чем на внутреннем сопротивлении, а на втором в 3 раза больше. Определить отношение падений напряжений на первом резисторе ко второму . |
А) 2/3 |
B) 3/2 |
C) 4/9 |
D) 9/4 |
E) Нельзя определить. |
№44: Какое из нижеприведенных выражений справедливо, для цепей указанных на рисунках, если максимальные токи в этих цепях одинаковы, максимальная мощность на внешнем участке цепи в изображенной на рисунке 1 в два раза больше, чем в схеме изображенной на рисунке 2 ? |
А) 1= 2; r1= r2 |
B) 1= 22; r1= r2 |
C) 1=2; r1=1/2 r2 |
D) 21=2; r1= r2 |
E) 1=22; r1= 2r2 |
№45: Два конденсатора, емкости которых C1=2 мкФ и C2= 8 мкФ, соединены последовательно. Их зарядили от источника тока с напряжением 100 кВ и отсоединили от источника тока. Какое количество теплоты выделиться на резисторе с сопротивлением R, если его подсоединить параллельно к конденсатору емкостью C2 ? |
А) 0,016 мДж. |
B) 1,6 мкДж |
C) 0,16 мДж |
D) 0,8 Дж |
E) 16·10-5 кДж |

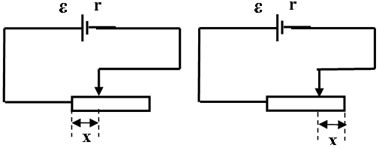

№46: В цепях, изображенных на рисунках, мощность, выделяемая на внешних участках цепи одинакова. Определить внутреннее сопротивление источника тока, если сопротивление реостата 100 Ом, х= 1\5 L. (Где L - длина намотанной части реостата.) |
А) 0,4 Ом |
B) 4 Ом |
C) 20 Ом |
D) 0,2 Ом |
E) 40 Ом |
