Законы электрического тока

http://www.physics-regelman.com/high/Electricity/

Скорость электрического тока почти равна скорости света. В 1746 году, когда это еще не было известно, французский священник и физик Жан Антуан Нолле захотел измерить скорость тока экспериментально. Он расставил 200 монахов, соединенных друг с другом железными проводами, по окружности длиной свыше полутора километров, а затем разрядил в эту цепь батарею из лейденских банок, изобретенных годом ранее. Все монахи среагировали на ток в одно мгновение, что убедило Нолле в очень высоком значении искомой величины.

Группа A

№1: Какое из нижеприведенных выражений соответствует определению силы тока?

А) Направленное движение частиц

B) Хаотическое движение заряженных частиц

C) Изменение скорости движения заряженных частиц

D) Движение заряженных частиц

E) Направленное движение заряженных частиц

№2: Какие из нижеприведенных графиков отражают зависимость силы тока I, от концентрации частиц обслуживающих ток n, от средней скорости их движения  и площади поперечного сечения S?

А) I; IV

B) II; V

C) I; IV; V

D) III; V

E) I; III; V

№3: На рисунке приведена вольт-амперная характеристика трех резисторов. В каком из нижеприведенных соотношений находятся их сопротивления?

А) R1>R2>R3	B) R1<R2<R3		C) R1>R3>R2
D) R1<R3<R2		E) R1=R2=R3

№4: Напряжение на концах резистора увеличилось на 30%. На сколько процентов изменилось сопротивление?

А) увеличилось на 30%	B) уменьшилось на 30%		C) увеличилось на 70%
D) уменьшилось на 70%		E) не изменилось

№5: На рисунке приведена зависимость силы тока от времени для трех металлических резисторов. В каком из нижеприведенных соотношений находятся количества электронов, обуславливающих этот ток?

А) N3>N2>N1	B) N3<N2<N1		C) N3>N1>N2
D) N3<N1<N2		E) N3=N2=N1

№6: Определить линейную плотность тока, если через поперечное сечение резистора длиной 3,2 м за 2 с проходит 10¹⁸ электронов. (Величина элементарного заряда 1,6.10^-19 Кл)

А) 1 А/м

B) 0,1 А/м

C) 0,025 А/м

D) 0,25 А/м

E) нельзя определить

№7: Сила тока на резисторе равномерно возрастает от нуля до 2 А за 4 с. Определить величину заряда, прошедшего через поперечное сечение резистора за это время

А) 0,5 Кл

B) 2 Кл

C) 6 Кл

D) 8 Кл

E) 4 Кл

«Существует лишь то, что можно измерить» Макс Планк

№8: Какой из нижеприведенных величин соответствует физическая величина, определяемая выражением: ,₀ – плотность, R – сопротивление, S – площадь поперечного сечения, m – масса?

А) удельному сопротивлению	B) напряженности		C) напряжению
D) силе тока		E) ни одной из указанных величин

№9: Какие из нижеприведенных графиков соответствуют зависимости сопротивления цилиндрического резистора от удельного сопротивления  и площади его поперечного сечения S?

А) II, V

B) I, V

C) III, IV

D) I, IV

E) III, V

№10: На рисунке приведена зависимость силы тока от плотности тока для трех последовательно соединенных резисторов. В каком из нижеприведенных соотношений находятся площади их поперечных сечений?

А) S1>S2>S3

B) S1<S2<S3

C) S1>S3>S2

D) S1<S3<S2

E) S1=S2=S3

№11: На рисунке представлена зависимость сопротивления трех алюминиевых цилиндрических резисторов от их длины. В каком из нижеприведенных соотношений находятся диаметры этих проводников?

R

А) d3=d2=d1

B) d3>d1>d2

C) d3<d1<d2

D) d3>d2>d1

E) d3<d2<d1

№12: По какой из нижеприведенной формул можно определить массу проводника, удельное сопротивление которого , плотность d, длина l, а сопротивление R?

l

А)

В)

С)

D)

E)

№13: Какой из нижеприведенных величин соответствует величина, определяемая выражением ? Здесьp – импульс,  – скорость, I – сила тока, a – ускорение, l – длина.

А) электроёмкости	B) силе		C) напряженности
D) величине, обратной удельному заряду		E) плотности тока

№14: Напряженность электрического поля E, плотность тока j и удельное сопротивление  для резистора связаны соотношением: E=j. Используя информацию, приведенную на рисунке, определить в каком из нижеприведенных соотношений между собой находятся удельные сопротивления этих резисторов?

А) 1>2>3	B) 1<2<3		C) 1>3>2
D) 1<3<2		E) 1=2=3

№15: Три резистора, имеющие одинаковые площади сечений, последовательно соединены друг с другом и подключены к источнику постоянного тока. В каком соотношении между собой находятся удельные сопротивления данных резисторов и напряженности электрических полей в них? (Зависимость напряженности поля в данных резисторах от плотности тока приведена на рисунке)

А) 3>2>1; E3<E2<E1	B) 2<1<3; E2<E1<E3
C) 3>2>1; E3>E2>E1	D) 1=3=2; E3<E2<E1
E) 1<2<3; E3=E2=E1

«Мир станет более справедливым, если станет более целомудренным» Стендаль

№16: Определить эквивалентное (общее) сопротивление цепи, приведенной на рисунке. (R₁=R₂=R₃=9 Ом; R₄=R₅=2 Ом; R₆=4 Ом).

А) 5 Ом	B) 35 Ом		C) 12 Ом
D) 15 Ом		E) 42 Ом

№17: Электрическая цепь содержит пять параллельных ветвей, в каждой из которой находятся по десять одинаковых резисторов, соединенных между собой последовательно. Во сколько раз сопротивление одной ветви отличается от сопротивления всей цепи. Сопротивление каждого из резисторов 10 Ом.

А) в пять раз больше	B) в пять раз меньше		C) не отличаются
D) в десять раз больше		E) в десять раз меньше

№18: Чему равно отношение падения напряжения на резисторе R₄ к падению напряжения на резисторе R₂, если R₁=R₂=R₃=36 Ом; R₄=12 Ом?

А) 12

B) 1/12

C) 1

D) 1/36

E) 36

№19: Во сколько раз эквивалентное (общее) сопротивление цепи, изображенной на рис.1 отличается от эквивалентного сопротивления электрической цепи, изображенной на рис.2?

А) в 1,5 раза меньше	B) в 1,5 раза больше		C) в 4,5 раза меньше
D) в 4,5 раза больше		E) в 2,2 раза больше

№20: Определить падения напряжения на третьем резисторе, если вольтметр (см. рис.) показывает 24 В. (R₁=R₃=4 Ом; R₂=8 Ом)

А) 48 В

B) 56 В

C) 96 В

D) 36 В

E) 24 В

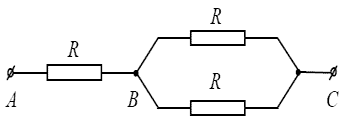

№21: Определить эквивалентное сопротивление трех одинаковых резисторов на участке АС, если сопротивление ВС равно 12 Ом.

А) 24 Ом

B) 18 Ом

C) 6 Ом

D) 36 Ом

E) 30 Ом

№22: N одинаковых резисторов с сопротивлением 20 Ом каждый соединены параллельно и подключены к источнику тока с напряжением 100 В. На сколько изменится сила тока в неразветвленной части цепи, если к ним подсоединить параллельно еще один такой же резистор?

А) 5 А

B) 10 А

C) 15 А

D) 20 А

E) 25 А

№23: Одинаковые резисторы соединены так, как показано на рисунке. Определите показания второго амперметра, если первый показывает 2 А.

А) 4 А

B) 1 А

C) 6 А

D) 3 А

E) Нельзя определить

№24: Показания идеальных амперметров (см. рис.) связаны соотношением: I₁>I₃>I₂. В каком из нижеприведенных соотношений находятся сопротивления этих резисторов?

А) R1=R2=R3	B) R1>R2>R3		C) R1<R2<R3
D) R1>R3>R2		E) R1<R3<R2

№25: Идеальный амперметр А₁ показывает 2 А (см. рис.). Определить показания второго амперметра, если R₁=10 Ом; R₂=40 Ом; R₃=R₄=20 Ом.

А) 2 А

B) 0,02 А

C) 4 А

D) 1 А

E) 0,4 А

«Отличительное свойство человека - желать непременно все начинать сначала...» Гете И.

№26: Определить сопротивление резистора R_x, если в цепи, изображенной на рисунке, первый вольтметр показывает 20 В, а второй 60 В. R₁=40 Ом; R₂=8 Ом.

А) 36 Ом

B) 24 Ом

C) 72 Ом

D) 18 Ом

E) 88 Ом

№27: Три резистора одинаковой длины, изготовленные из одного и того же материала, включены в цепь так, как показано на рисунке. В каком соотношении находятся токи, проходящие через эти резисторы, если сечение второго резистора в два раза меньше первого и третьего резисторов?

А) I1=I3>I2

B) I3<I1<I2

C) I3<I2<I1

D) I3>I2>I1

E) I3>I1>I2

№28: На диаграмме представлена зависимость силы тока от напряжения для пяти резисторов. Какой из нижеуказанных точек, соответствует резистор с наибольшим сопротивлением?

А) 1

B) 2

C) 3

D) 4

E) 5

№29: Какой из нижеприведенных величин, соответствует выражение: ?

А) сопротивлению

B) силе тока

C) напряжению

D) массе

E) скорости

№30: Какое из нижеприведенных утверждений справедливо?

А) сопротивление идеального амперметра стремится к бесконечности

B) сопротивление идеального амперметра равно нулю

C) сопротивление идеального вольтметра равно нулю

D) сила тока не зависит от площади сечения проводника

E) увеличение напряжения (при постоянной силе тока), приводит к увеличению сопротивления

№31: Какой из нижеприведенных графиков отражает зависимость силы тока в цепи содержащей N одинаковых сопротивлений, соединенных параллельно, от числа этих резисторов? (Напряжение на концах цепи постоянно)

А)

B)

C)

D)

E)

№32: Во сколько раз изменится верхний предел шкалы вольтметра, имеющего сопротивление 2кОм, если к нему подсоединить добавочное сопротивление 18 кОм?

А) увеличится в 10 раз	B) уменьшится в 10 раз		C) увеличится в 8 раз
D) уменьшится в 8 раз		E) увеличится в 3/2 раза

№33: Во сколько раз, показания вольтметра, подключенного к точкам АВ, отличается от показания вольтметра, подключенного к точкам АС?

А) в 1,5 раз больше	B) 1,5 раз меньше		C) в 2/3 раза
D) не отличаются		E) в 1/2 раза меньше

№34: Какое из нижеприведенных утверждений не справедливо?

А) идеальный амперметр, накоротко подсоединенный к источнику тока, показывает ток короткого замыкания

B) работы кулоновских и сторонних сил внутри источника тока всегда имеют разные знаки

C) идеальный вольтметр, подсоединенный к полюсам источника тока, показывает падение напряжения на внешнем участке цепи

D) в результате работы источника тока, его ЭДС уменьшается

E) ЭДС - является силовой характеристикой источника тока

№35: Выразить через основные единицы, единицу ЭДС.

А) Дж·Кл-1

B) кг·м2·А-1·с-3

C) кг·м2·А-1·с-2

D) кг·м2·А·с-3

E) В

«Между успехом и неудачей лежит пропасть, имя которой «у меня нет времени»» Франклинд Филд

№36: На рисунке представлен график зависимости работы сторонних сил от величины ЭДС для трех источников тока. В каком из нижеприведенных соотношений находятся величины переносимых зарядов?

А) q2>q3>q1

B) q2<q3<q1

C) q2>q1>q3

D) q2<q1<q3

E) q2=q3=q1

№37: На рисунке представлена зависимость величины переносимого заряда от работы сторонних сил, для трех различных источников тока. В каком из нижеприведенных соотношений находятся значения ЭДС этих источников.

А) ξ1>ξ2>ξ3

B) ξ1<ξ2<ξ3

C) ξ1>ξ3>ξ2

D) ξ1<ξ3<E2

E) ξ1=ξ2=ξ3

№38: Сторонние силы за 5 минут совершили работу 0,72 кДж. Определить величину силы тока в цепи, если ЭДС источника равна 12 В.

А) 1,2 А

B) 2 А

C) 0,2 А

D) 12 А

E) 5 А

№39: В цепи действует источник тока с переменной ЭДС. Используя информацию, приведенную на рисунке, определить работу источника тока за время, в течение которого заряд в цепи увеличился с 6 Кл до 12 Кл.

А) 18 Дж

B) 48 Дж

C) 12 Дж

D) 60 Дж

E) 36 Дж

№40: Какой из нижеприведенных графиков наиболее точно отражает зависимость силы тока в замкнутой цепи от сопротивления внешней нагрузки?

А)

B)

С)

D)

E)

№41: Какой из нижеприведенных графиков отражает зависимость падения напряжения на внешнем участке цепи, имеющим постоянное сопротивление, от ЭДС? (Внутреннее сопротивление постоянно). (По тексту)

А) U ξ

B) U ξ

С) U ξ

D) U ξ

E) U ξ

№42: Сопротивление внешней цепи увеличилось на 20%. Как должно измениться внутреннее сопротивление источника тока, чтобы КПД цепи осталось прежним?

А) уменьшится на 20%	B) увеличится на 20%		C) уменьшится на 80%
D) увеличится на 80%		E) увеличится на 40%

№43: На рисунке приведен график зависимости падения напряжения на внешнем участке цепи от ЭДС. В каком из нижеприведенных соотношений находятся КПД цепи? (читай текст)

А)  2 > 3 > 1

B)  2 < 3 < 1

C)  1 > 2 > 3

D)  1 < 2 < 3

E)  1 = 2 = 3

№44: Какой из нижеприведенных графиков правильно отражает зависимость КПД электрической цепи от величины внешнего резистора?

А)

B)

C)

D)

E)

№45: Амперметр, изображенный на рисунке, показывает 2 А. Определить сопротивление внешнего участка цепи, если ЭДС источника тока 12 В, а падение напряжения внутри него 4 В.

А)  4 Ом

B)  8 Ом

C)  2 Ом

D)  6 Ом

E)  Нельзя определить, так как не задано внутреннее сопротивление источника тока.

№46: Какое из нижеприведенных соотношений о показаниях амперметров, изображенных на рисунке, наиболее справедливо?

А)  I1 = I2 = I3

B)  I1 > I2 > I3

C)  I1 > I2 = I3

D)  I1 < I2 = I3

I)  I1 = 1/2 I2 = 1/2 I3

№47: Амперметр, изображенный на рисунке, показывает ток 6,5 А. Определить сопротивление одного из резисторов, если ЭДС источника тока 65 В, а его внутреннее сопротивление 1 Ом.

А)  9 Ом

B)  5 Ом

C)  4,5 Ом

D)  1,8 Ом

I)  3,6 Ом

№48: Если к полюсам источника тока подсоединить резистор R1 = 8 Ом, то возникнет ток I. Если заменить резистор на другой R2 = 17 Ом, то возникающий в этом случае ток, будет в два раза меньше, чем в первом случае. Определить внутреннее сопротивление источника тока.

А)  1 Ом

B)  26 Ом

C)  0,5 Ом

D)  0,25 Ом

E)  2,1 Ом

№49: Вольтметр и амперметр, изображенные на рисунке, соответственно показывают 8 В и 1 А. Определить падение напряжения внутри источника тока, если ξ = 20 В, R2 = 10,8 Ом.

А)  18,8 В

B)  10,6 В

C)  0,2 В

D)  1,2 В

E)  0,6 В

№50: Цепь, состоящая из трех параллельно включенных ламп с сопротивлением 300 Ом каждая, подключена к источнику тока с внутренним сопротивлением 0,2 Ом. определить ЭДС источника, если сила тока в каждой лампе 0,1 А, а сопротивление соединительных проводов 0,1 Ом.

А)  3,009 В

B)  300,9 В

C)  100,3 В

D)  30,09 В

E)  10,03 В

№51: Определить показание амперметра, если вольтметр показывает 14 В. (R1 = R2 = 10 Ом; R3 = 3 Ом; R4 = 7 Ом)

А)  2 А

B)  3 А

C)  4 А

D)  4,2 А

E)  6 А

№52: Какой из нижеприведенных соотношений, соответствует величина единицы мощности, выраженной через основные единицы СИ?

А) Вт.

B)

C)

D)

E)

№53: Какое из нижеприведенных соотношений между единицами работы справедливо?·

А)  1Bm·c=кВm·ч

B)  1Bm·c=кВm·ч

C)  1кВm·ч = 360Bm·c

D)  1кВm·ч = 3600Bm·c

E)  1кВm·ч = 3.6·106Bm·c

№54: Какой из нижеприведенных графиков, наиболее точно отражает зависимость мощности электронагревательного прибора от длины спирали?

А)   B)   C)   D)   E)   №55: На рисунке показана зависимость потребляемой мощности от напряжения на концах резистора постоянного сопротивления. Какой из нижеприведенных точек на указанном графике, соответствует максимальная сила тока, проходящая через этот резистор? А)  1 B)  2 C)  3 D)  4 E)  Во всех точках одинакова. №56: Ток, проходя по спирали с сопротивлением 100 Ом, выделяет 1,5 кДж теплоты в течение одной минуты. Определить ЭДС элемента, если его внутреннее сопротивление 2 Ом. А)  395 В B)  51 В C)  510 В D)  39,5 В E)  49,5 В №57: В какой или в каких на указанных схемах, выделяющаяся мощность на внутреннем сопротивлении одинаковых источниках тока - минимальна? А)  I и II B)  III и IV C)  II и III D)  Только IV E)  Только III №58: На рисунках представлены вольт-амперные характеристики двух резисторов. Какую мощность потребляют эти резисторы, если их соединить последовательно и подсоединить к источнику тока с ЭДС равным 20 В и внутренним сопротивлением 1 Ом ? А)  400 Вт B)  18 Вт C)  36 Вт D)  200 Вт E)  44,4 Вт №59: На диаграмме указана зависимость выделяющейся мощности от силы тока на пяти разных резисторов. Какой из указанных резисторов обладает наименьшим сопротивлением? А)  1 B)  2 C)  3 D)  4 E)  5 №60: На диаграмме показана зависимость выделившейся мощности от сопротивления для различных резисторов. Какой из нижеуказанных точек, соответствует резистор, через который проходит максимальный ток? А)  1 B)  2 C)  3 D)  4 E)  5 №61: Во сколько раз выделяющаяся мощность на первом резисторе, отличается от мощности на третьем? (К концам цепи подведено постоянное напряжение.) R1=R, R2=R3=2R . А)  В два раза больше. B)  В два раза меньше C)  В восемь раз больше. D)  В восемь раз меньше. E)  В четыре раза больше. №62: На рисунке приведена зависимость мощности тока от величины силы тока в трех резисторах. В каком из нижеприведенных соотношениях находятся между собой сопротивления этих резисторов? А)  R3 > R2 > R1 B)  R3 < R2 < R1 C)  R3 = R2 = R1 D)  R2 < R3 < R1 E)  R3 > R1 > R2 №63: На рисунке показана вольт-амперная характеристика некоторого резистора. Какой из нижеприведенных графиков, наиболее точно отражает зависимость потребляемой мощности этим резистором от проходящего через него тока? А)   B)   C)   D)   E)   №64: Мини генератор мощностью 0,5 кВт, с пренебрежимо малым внутренним сопротивлением, передает энергию по проводам, обладающим сопротивлением 2 Ом потребителю. Определить сопротивление потребителя, если напряжение на зажимах генератора 100 В. А)  18 Ом B)  0,18 Ом C)  180 кОм D)  0,018 Ом E)  98 Ом №65: Какой из нижеприведенных графиков отражает зависимость мощности тока от плотности тока для данного резистора? А)   B)   C)   D)   E)   №66: Какой из нижеприведенных величин соответствует выражение:  Где: U- напряжение; I- сила тока; R-сопротивление; F- сила; v-скорость. А)  Напряжению. B)  Емкости. C)  Импульсу. D)  Сопротивлению. E)  Энергии. №67: На двух одинаковых резисторах, соединенных последовательно за время t, выделилось некоторое количество теплоты. За какое время на этих резисторах, соединенных параллельно, выделится такое же количество теплоты? (Напряжение на концах цепи постоянно.) А)  2t B)  t C)  t/2 D)  4t E)  t/4 №68: На рисунке показана зависимость силы тока от напряжения на некотором резисторе. Определить выделившуюся мощность на этом резисторе при увеличении напряжения от 0 до 6 Вольт. А)  72 Вт. B)  0,72 Вт. C)  36 Вт. D)  0,36 Вт. E)  0,036 Вт
