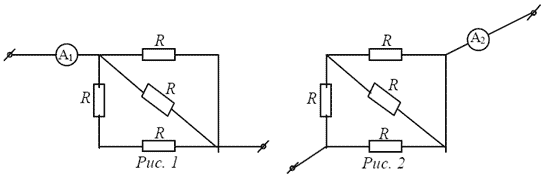

Добавлен:
13.03.2016
Размер:
889.84 Кб
Скачать
☆
►Содержание►

Группа b

№1: Используя информацию, приведенную на рисунке, определить в каком из нижеприведенных соотношений находятся заряды, прошедшие через поперечное сечение трех резисторов к моменту времени, когда через них проходят одинаковые токи.

А) q3 : q2 : q1 = 2 : 1 : 3

B) q3 : q2 : q1 = 2 : 3 : 1

C) q3 : q2 : q1 = 1 : 2 : 3

D) q3 : q2 : q1 = 3 : 2 : 1

E) q3 : q2 : q1 = 3 : 1 : 2

№2: Два нихромовых резистора имеют одинаковые массы, но диаметр первого в два раза больше, чем второго. Какое из нижеприведенных утверждений справедливо?

А)  Сопротивление первого резистора в 16 раз меньше второго.

B)  Сопротивление первого резистора в 16 раз больше второго.

C)  Сопротивление первого резистора в 4 раза меньше второго.

D)  Сопротивление первого резистора в 4 раза больше второго.

E)  Сопротивление резисторов одинаково.

№3: На рисунке представлена зависимость плотности тока j от приложенной разности потенциалов для трех последовательно соединенных нихромовых резисторов. В каком из нижеприведенных соотношений между собой находятся их длины?

А)

B)

C)

D)

E)

№4: Какой из нижеприведенных графиков наиболее точно отражает зависимость напряженности электрического поля внутри резистора от его удельного сопротивления?

А)

B)

C)

D)

E)

№5: Напряжение на концах резистора изменяется по закону, указанному на рисунке. Какой из нижеприведенных графиков наиболее точно отражает зависимость силы тока в этом резисторе от времени?

А)

B)

C)

D)

E)

№6: Два резистора, вольт-амперные характеристики которых изображены на рисунке, соединены параллельно и подключены к источнику тока с постоянным напряжением 0,6 В. Определить силу тока в неразветвленной части цепи.

А)  2,4 А

B)  1,6 А

C)  0,75 А

D)  0,72 А

E)  0,5 А

№7: К четырем одинаковым резисторам, соединенным различным образом, подведено одно и то же напряжение. В каком соотношении находятся между собой токи, регистрируемые идеальными амперметрами. Сопротивления соединительных проводов пренебрежимо мало.

А)  I1 > I2 > I3

B)  I1 < I2 < I3

C)  I1 < I3 < I2

D)  I1 > I2 = I3

E)  I1 < I2 = I3

№8: Сколько звеньев, состоящих из трех одинаковых резисторов в цепочке, изображенной на рисунке. Сопротивление каждого резистора 9 Ом, эквивалентное (общее) сопротивление 54 Ом.

А)  4

B)  6

C)  9

D)  12

E)  18

№9: Какой ток покажет идеальный амперметр в цепи, изображенной на рисунке. Сопротивление каждого из резисторов 5 Ом, сопротивлением соединительных проводов пренебречь.

А)  15

B)  2

C)  1,5

D)  1

E)  0,15

№10: Во сколько раз изменится показание идеального амперметра, если одна из лампочек в цепи, указанной на рисунке, перегорит. (Rл =5 Ом; R=10 Ом)

А)  уменьшится в 1,5 раза.

B)  увеличится в 1,5 раза.

C)  уменьшится в 14/13 раз.

D)  увеличится в 14/13 раз.

E)  сила тока в цепи станет равной нулю.

№11: Какое из нижеприведенных соотношений между эквивалентными сопротивлениями электрических цепей, изображенных на рисунке, справедливо?

А)  R01 > R02 > R03

B)  R01 < R02 < R03

C)  R02 > R03 > R01

D)  R02 < R03 < R01

E)  R01 = R02 = R03

№12: Идеальный амперметр А1 показывает 6 А (см. рис.). Определить показания второго амперметра, если: R1 = 20 Ом; R2 = 10 Ом; R3 = 15 Ом; R4 = 30 Ом.

А)  1,5 А

B)  0,5 А

C)  3 А

D)  1 А

E)  2 А

№13: Определить сопротивление резистора Rх, если показания идеальных амперметров А1 и А2 соответственно равны 3А и 5А. (R1 = 16 Ом; R2 = 4 Ом; R3 = 3 Ом; R4 = 2 Ом; R5 = 4 Ом; R6 = R7 = 9 Ом).

А)  13 А

B)  8 А

C)  5 А

D)  6 А

E)  15 А

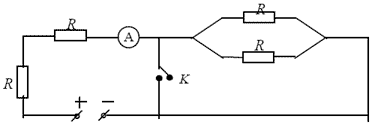

№14: На схеме, изображенной на рисунке, ключ К разомкнут. На сколько изменится показание идеального амперметра после замыкания ключа, если на концах цепи поддерживается постоянное напряжение 50 В. Сопротивления всех резисторов одинаковы и равны 5 Ом.

А)  уменьшится на 1 А.

B)  увеличится на 1 А.

C)  показание амперметра не изменится.

D)  уменьшится на 1,25 А.

E)  увеличится на 1,25 А.

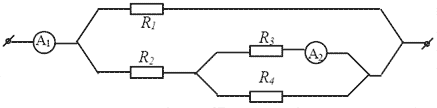

№15: Во сколько раз показания первого амперметра отличаются от показаний второго амперметра в электрических цепях, изображенных на рисунках? (Концы цепей находятся под одинаковым напряжением)

А)  Показания второго амперметра в 1,5 раза больше первого.

B)  Показания второго амперметра в 1,5 раза меньше первого.

C)  Показания второго амперметра в 3 раза больше первого.

D)  Показания второго амперметра в 3 раза меньше первого.

E)  Показания амперметров одинаковы.

№16: Определить эквивалентное (общее) сопротивление резисторов в электрической цепи, изображенной на рисунке. (R1 = 1 Ом; R2 = R3 = R4 = 2 Ом).

А)  2 Ом

B)  7 Ом

C)  6 Ом

D)  1 Ом

E)  4 Ом

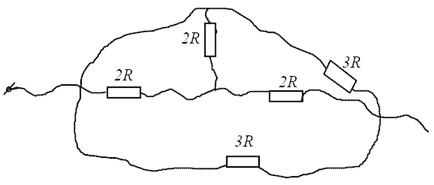

№17: Определить эквивалентное сопротивление цепи, изображенной на рисунке.

А)  R

B)  2R

C)

D)

E)

№18: На сколько одинаковых частей надо разрезать проводник сопротивлением 36 Ом, что бы соединив эти части параллельно, получить сопротивление величиной 1 Ом?

А)  4

B)  5

C)  6

D)  36

E)  Нельзя определить.

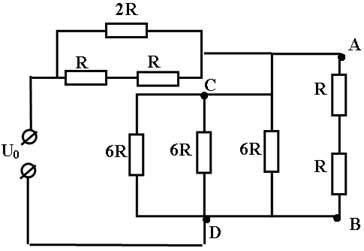

№19: Во сколько раз сила тока на участке АВ отличается от силы тока на участке СД, в схеме приведенной на рисунке?

А)  Меньше в три раза.

B)  Меньше в два раза.

C)  Больше в два раза.

D)  Больше в три раза.

E)  Больше в два раза.

№20: К концам цепи изображенной на рисунке, подведено постоянное напряжение. Как изменятся показания приборов при перемещении ползунка реостата вправо?

А)  показание амперметра уменьшится, показания вольтметра - увеличится.

B)  показание амперметра увеличится, показания вольтметра - уменьшится

C)  показания амперметра и вольтметра увеличится.

D)  показания амперметра и вольтметра уменьшатся.

E)  показания приборов не изменятся.

№21: На сколько процентов изменится сила тока проходящего через резистор, если напряжение на нем увеличить на 20%, одновременно уменьшив сопротивление на 40%?

А)  Уменьшится на 50%.

B)  Увеличится на 80%.

C)  Уменьшится на 80%.

D)  Уменьшится на 100%.

E)  Увеличится на 100%.

№22: Какой из нижеприведенных величин, соответствует выражение:  Где: R-сопротивление; S-площадь поперечного сечения;P -удельное сопротивление; q-заряд; U-напряжение; m-масса.

А)  Сопротивлению.

B)  Времени.

C)  Напряжению.

D)  Силе тока.

E)  Энергии.

№23: Какая из нижеприведенных схем, приведенных на рисунках, наиболее точно позволяет определить силу тока и напряжение на резисторе? (Амперметр и вольтметр только приближенно можно считать идеальными.)

А)

B)

C)

D)

E)

№24: Три резистора, имеющих одинаковые площади сечения, удельные сопротивления которых находятся в соотношении : P1 > P2 > P3 соединены параллельно и подсоединены к источнику постоянного напряжения. В каком из нижеприведенных соотношений находятся длины этих резисторов, если сила тока проходящего через них одинакова?

А)  l1 < l2 < l3

B)  l1 > l2 > l3

C)  l1 < l3 < l2

D)  l1 > l3 > l2

E)  Недостаточно информации для ответа.

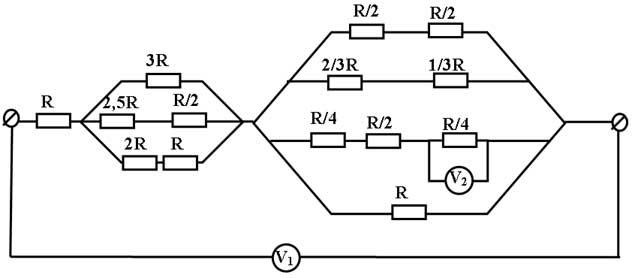

№25: Во сколько раз отличаются показания вольтметров, изображенных на рисунке?

А)  Показание первого вольтметра в 9 раз больше второго.

B)  Показание первого вольтметра в 9 раз меньше второго.

C)  Показание первого вольтметра в 2,5 раза больше второго.

D)  Показание первого вольтметра в 36 раз больше второго.

E)  Показание первого вольтметра в 36 раз меньше второго.

№26: При подключении добавочного сопротивления предел измерения напряжения увеличился в 10 раз. Во сколько раз надо увеличить добавочное сопротивление, чтобы увеличить предел измерения еще в 10 раз?

А)  увеличить в 10 раз.

B)  увеличить в 11 раз

C)  увеличить в 9 раз.

D)  увеличить в 99 раз

E)  увеличить в 100 раз.

№27: Во сколько раз отличаются показания первого вольтметра от второго, (указанных на рисунках) если к концам цепи подведено одно и тоже постоянное напряжение и R2=2R1 ?

А)  не отличаются.

B)  в 2 раза больше

C)  в 2 раза меньше.

D)  в 4 раза больше.

E)  в 4 раза меньше.

№28: При каком или каких замыканиях ключей, загорится только лампа А?

А)  1;2 и 3

B)  1;4 и 5

C)  4;5 и 3

D)  2;3 и 5

E)  1;4 и 3

№29: Определить работу сторонних сил на внешнем участке цепи, если ЭДС источника равна 6В, а величина переносимого заряда 2 Кл.

А)  12 Dж

B)  3 Dж

C)  -12 Dж

D)  0

E)  -3 Dж

№30: Какой из нижеприведенных графиков отражает зависимость падения напряжения на внешнем участке цепи, от величины его сопротивления? (ЭДС источника тока считать постоянным).

А)

B)

C)

D)

E)

№31: Определить показание второго амперметра в электрической цепи, изображённой на рисунке, если первый амперметр фиксирует значение тока 1A. (R1 = 10 Ом; R2 = R3 = R5 = 9 Ом; R4 =2 Ом) (нет рисунка!!!)

А)  1 А

B)  3 А

C)  4 А

D)  4,5 А

E)  6 А

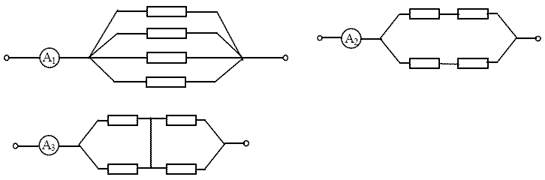

№32: В каком из нижеприведенных соотношений находятся показания амперметров в электрических цепях, указанных на рисунках?

А)  I3 > I1 > I2

B)  I3 < I2 < I1

C)  I3 > I1 = I2

D)  I1 = ½ I2 = 1/3 I3

E)  I1 = I2 = I3

№33: На рисунке приведена зависимость силы тока от общего сопротивления внешней цепи, для трех источников тока, обладающих одинаковыми ЭДС. В каком из нижеприведенных соотношений находятся их внутренние сопротивления?

А)  r1 = r2 = r3

B)  r1 > r2 > r3

C)  r1 < r2 < r3

D)  r1 > r3 > r2

E)  r1 < r3 < r2

№34: Определить ЭДС источника тока, изображенного на рисунке, внутреннее сопротивление которого 0,5 Ом. Амперметр в цепи показывает 4 А, а сопротивление резисторов R1 = 4 Ом; R2 = 6,4 Ом; R3 = 16 Ом.

А)  42 В

B)  52,5 В

C)  10,75 В

D)  50,5 В

E)  40,4 В

№35: Какой ток показывает идеальный амперметр в цепи, изображенной на рисунке? ЭДС источника тока 6 В, внутреннее сопротивление 1 Ом, соединительные провода считать идеальными. (R1 = R2 = R5 = 5 Ом; R3 = R4 = 4 Ом).

А)  4/3 А

B)  6/7 А

C)  1 А

D)  0,8 А

E)  34/29 А.

№36: Два одинаковых вольтметра включены в цепь, изображенную на рисунке. При замкнутом ключе К, первый вольтметр показывает 32 В. Определить показание этого же вольтметра, если ключ К разомкнуть. (ЭДС источника 48 В).

А)  64 В

B)  16 В

C)  38,4 В

D)  19,2 В

E)  Нельзя определить, т.к. не указано внутреннее сопротивление источника тока.

№37: Идеальный амперметр, изображенный на рисунке, показывает 2 А, сопротивления всех резисторов одинаковы и равны 2 Ом. Считая провода идеальными, определить ток короткого замыкания. ЭДС источника 12 В.

А)  3 А

B)  6 А

C)  9 А

D)  10 А

E)  12 А

№38: Какие из нижеприведенных выражений не справедливы?

  1. Площадь под графиком функции в координатах зависимости силы тока (на данном резисторе) от напряжения на нем, определяет потребляемую этим резистором мощность.

  2. В цепи, содержащей ЭДС, максимальная мощность на внешнем участке цепи будет при бесконечно малом внутреннем сопротивлении источника тока.

  3. Два резистора, рассчитанные на одно и то же напряжение, потребляют различную мощность. Если их соединить последовательно и подключить к источнику с напряжением, то потребляемая мощность равна сумме мощностей этих резисторов.

  4. Два резистора, рассчитанные на одно и то же напряжение, потребляют различную мощность. Если их соединить параллельно и подключить к источнику с напряжением, то потребляемая мощность равна сумме мощностей этих резисторов.

А) I и IV

B)  II и III

C)  I и III

D)  II и IV

E)  I и II

№39: Через три параллельно соединенных резистора проходят токи, изменяющиеся с течением времени так, как показано на рисунке. В каком из нижеприведенных соотношений находятся между собой работы тока на этих резисторах за один и тот же промежуток времени?

А)  A1> A2> A3

B)  A1< A2< A3

C)  Нельзя определить

D)  A1> A3> A2

E)  A1< A3< A2

№40: На рисунке приведена зависимость мощности тока от величины напряжения на трех резисторах. В каком из нижеприведенных соотношений находятся между собой сопротивления этих резисторов?

А)  R3 > R2 > R1

B)  R3 < R2 < R1

C)  R3 = R2 = R1

D)  R3 < R1 < R2

E)  R1 < R3 < R2

№41: Какие из нижеприведенных графиков отражают зависимости выделившейся мощности на резисторе с сопротивлением R от величины силы тока и напряжения на данном резисторе?

А)  I и III

B)  I и V

C)  II и III

D)  II и IV

E)  I и IV

№42: Какой из нижеприведенных величин, соответствует выражение:  Где: Р -мощность тока, j - плотность тока;- удельное сопротивление.

А)  Напряжению.

B)  Напряженности.

C)  Электроемкости.

D)  Площади.

E)  Объему.

№43: На сколько процентов изменилась мощность потребляемая потребителем при увеличении силы тока на 20% и уменьшении напряжения на 80% ?

А)  Увеличиться на 24%.

B)  Увеличится на 76%.

C)  Уменьшился на 76%.

D)  Уменьшился на 24%.

D)  Увеличился на 60%.

E)  Увеличился на 16%.

№44: При замыкании источника тока с внутренним сопротивлением 2 Ом на внешний резистор с сопротивлением 4 Ом, напряжение на зажимах источника становится равным 6 В. Какова полная мощность источника тока?

А)  13,5 Вт.

B)  20,25 Вт

C)  9 Вт.

D)  4,5 Вт.

E)  6 Вт.

№45: При каком значении внешнего сопротивления, мощность, выделяемая на внешнем участке, будет максимальной?

А)  R=r

B)

C)  R=2r

D)  R=4r

E)

№46: Какой из нижеприведенных графиков, отражает зависимость мощности источника тока (для данной цепи), от ЭДС источника тока, подключенного к данной цепи?

А)

B)

C)

D)

E)

№47: Какова мощность выделившаяся на внутреннем сопротивлении источника тока, в схеме, приведенной на рисунке? Если ЭДС источника 18 В, его внутреннее сопротивление r= 1 Ом,R1 = R2 = 5 Ом, R3 = R5 = 10 Ом, R4=30 Ом.

А)  2,6 Вт

B)  9 Вт

C)  45 Вт

D)  4,5 Вт

E)  26 Вт

№48: Источник тока ЭДС которого 6В, дает максимальную силу тока 3А. Сколько теплоты выделится на сопротивлении 10 Ом, при подсоединении к этому источнику тока за 2 мин?

А)  300 кДж

B)  5 кДж

C)  0,5 кДж

D)  2.16 кДж

E)  0,3 кДж

№49: Какой из нижеприведенных величин соответствует выражение :  Где: A- работа; q-величина заряда; t- время.- ЭДС.

А)  ЭДС

B)  Силе тока

C)  Мощности

D)  Импульсу

E)  Напряженности

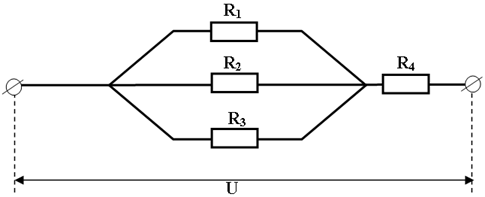

№50: Четыре резистора, сопротивления которых R1=R2=R3=3R и R4=R , соединены так, как показано на рисунке и подсоединены к источнику с напряжением U. Во сколько раз, мощность тока на резисторе R3 отличается от выделившейся мощности на резисторе R4 ?

А)  В три раза меньше

B)  В три раза больше

C)  В 3/16 раз

D)  В 16/3 раз.

E)  В 1,1 раза больше.

№51: Какой из нижеприведенных точек на диаграмме зависимости силы тока от напряжения для пяти резисторов, соответствует резистор, на котором выделяется наибольшая мощность?

А)  1

B)  2

C)  3

D)  4

E)  5

№52: Электромотор имеющий сопротивление обмотки 2 Ом, при подключении к источнику с напряжением 220 В, потребляет ток с силой 10 А. Чему равна механическая мощность этого мотора?

А)  2,4 кВт

B)  2000 кВт.

C)  2 кВт

D)  2,2 кВт

E)  0,2 кВт

№53: Какова мощность, выделившаяся на внутреннем сопротивлении источника тока, в схеме, приведенной на рисунке? Если ЭДС источника 18 В, его внутреннее сопротивление r= 1 Ом,R1 = R2 = 5 Ом, R3 = R5 = 10 Ом, R4=30 Ом.

А)  0

B)  45 Вт

C)  4,5 Вт

D)  2,6 Вт

E)  26 Вт

№54: На двух одинаковых резисторах, соединенных параллельно за время t, выделилось некоторое количество теплоты. За какое время на этих резисторах, соединенных последовательно, выделится такое же количество теплоты? (Напряжение на концах цепи постоянно.)

А)  2t

B)  t

C)  t/2

D)  4t

E)  t/4

№55: На рисунке показан график зависимости силы тока от напряжения на трех резисторах. В каком из нижеприведенных соотношений находятся мощности, выделившихся на этих резисторах, когда на этих резисторах одно и то же напряжение?

А)  P1 : P2 : P3 = 1: 2: 3

B)  P1 : P2 : P3 = 3: 2: 1

C)  P1 : P2 : P3 = 2: 3: 1

D)  P1 : P2 : P3 = 3: 1: 2

E)  P1 : P2 : P3 = 1: 3: 2

№56: На рисунке показан график зависимости силы тока от напряжения для трех резисторов соединенных параллельно. В каком из нижеприведенных соотношений находятся между собой мощности, выделившееся на этих резисторах?

А)  P1 > P2 > P3

B)  P1 < P2 < P3

C)  P1 > P3 > P2

D)  P1 < P3 < P2

E)  Нельзя определить.

№57: Какой из нижеприведенных графиков отражает зависимость КПД электрической цепи, от величины внешнего сопротивления?

А)

B)

C)

D)

E)
