Способы натяжения ремней
Величина силы натяжения ремня оказывает существенное влияние на долговечность, тяговую способность и КПД передачи. Натяжное устройство для ременных передач должно удовлетворять следующим основным требованиям: доступности для монтажа, демонтажа, регулирования; возможности создания необходимой силы натяжения; наличию запаса хода для подрегулирования натяжения в работе и дополнительного ходя для облегчения монтажа.
На рис. 2.46, апоказан пример схемы передачи, в которой натяжение ремня автоматически поддерживается постоянным. Здесь натяжение осуществляется массой электродвигателя, установленного на качающейся плите.
Вторым способом натяжения ремня является способ периодического подтягивания ремня с помощью регулировочного винта, рис. 2.46, б, где двигатель можно перемещать по салазкам плиты. Периодическое регулирование натяжения требует систематического наблюдения за передачей и в случае недосмотра приводит к буксованию и быстрому износу ремня.
Ременная передача может быть выполнена с самонатяжением ремня, т.е. с увеличением натяжения пропорционально нагрузке, что резко увеличивает КПД передачи, ресурс ремня и подшипников. Для этого приводной электродвигатель должен быть выполнен качающимся вокруг оси, смещенной по отношению к оси ротора, рис. 2.46, в. Ремень натягивается вследствие поворота двигателя при возрастании силы в ведущей ветви ремня.
При малом межосевом расстоянии целесообразно натяжение ремня осуществлять роликом, рис. 2.46 г,д. Передачи выполняются с неподвижными осями шкивов и удобны в эксплуатации, так как в них облегчено надевание ремня на шкив. В передачах зубчатым ремнем целесообразно применение натяжных роликов, рис. 2.46,г. Для передач клиновыми и поликлиновыми ремнями лучше применять оттяжные ролики, рис. 2.46,д. Конструкция ременной передачи с регулированием натяжения ремня при помощи натяжного ролика представлена на рис. 2.47.
Рекомендации по конструктивному расположению шкивов в приводе
Ведомую ветвь передачи следует располагать выше ведущей, так как первая вследствие меньшего натяжения провисает больше.
При отсутствии жестких требований к габаритам передачи диаметр малого шкива следует принимать больше минимально допустимого значения. Так как при уменьшении диаметра шкива увеличиваются напряжения изгиба, и резко возрастает температура ремня из-за внутреннего трения, что отрицательно сказывается на долговечности передачи.
Из-за повышенной нагрузки на валы и их опоры (нагрузка на валы в 2…3 раза больше по сравнению с зубчатой передачей) ременную передачу предпочтительно устанавливать на быстроходную ступень, как менее нагруженную.
Шкивы клиноременных передач желательно располагать консольно для облегчения смены ремней, иначе для замены оборвавшегося ремня необходима разборка машины.
Обод шкива, установленного на консольном участке вала, для уменьшения изгибающего момента следует располагать как можно ближе к опоре.
|
|
а) |
б) |
|
|
| |
в) | |
| |
|
|
г) |
д) |

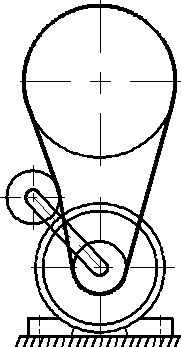

Рис. 2.46. Способы натяжения ремней:
а - поворотом плиты; б - прямолинейным перемещением электродвигателя;
в - окружной силой на шестерне; г - натяжным роликом; д - оттяжным роликом
|
|
Рис. 2.47. Натяжение ремня натяжным роликом |
