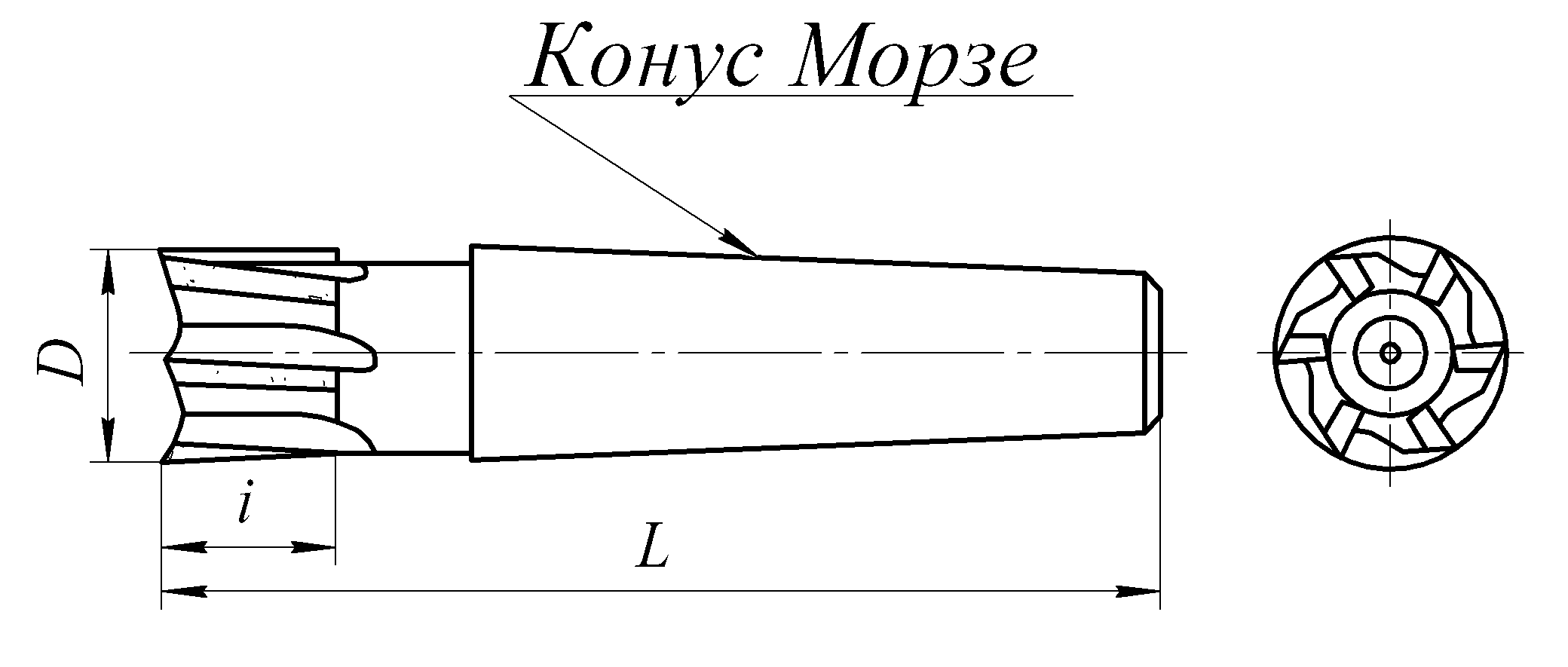

5. Концевые фрезы с коническим хвостовиком, оснащенные прямыми пластинами из твердого сплава (по ту 2-035-591–77)
Размеры, мм |
||||
|
||||
D |
L |
l |
Число зубьев |
Конус Морзе |
16 20 25 32 40 50 |
105 125 125 150 150 190 |
16 20 20 20 25 32 |
4 5 5 5 6 6 |
2 3 3 4 4 5 |
Фрезы оснащают пластинами из твердых сплавов Г15К10; ВК8, ВК6.
6. Концевые фрезы, оснащенные винтовыми твердосплавными пластинами
Размеры, мм |
||||||
|
||||||
D |
L |
l |
Число зубьев |
ω |
Диа-метр хвосто-вика |
Конус Морзе |
С цилиндрическим хвостовиком по ГОСТ 20536–75 |
||||||
10 12,5 16 20 |
14 14 13 12 |
70 80 90 90 |
2 2 3 4 |
20 4 30 36 |
10,0 12,5 16,0 20,0 |
– |
С коническим хвостовиком по ГОСТ 20537–75 |
||||||
12,5 16 20 25 32 40 50 |
14 13 12 20 19 24 22 |
115 120 135 160 160 190 190 |
2 3 4 4 4 6 6 |
24 30 36 36 40 34 40 |
– |
2 2 3 4 4 5 5 |
7. Концевые твердосплавные фрезы (по гост 18372–73)
Размеры, мм |
||
|
||
D |
l |
L |
3,0; 3,5 4,0; 4,5 5,0; 5,5 6,0; 6,5; 7,0; 7,5 8,0; 8,5; 9,0; 9,5 10,0; 10,5; 11,0; 11,5 12,0; |
8 10 12 16 20 20 25 |
28 32 36 40 45 50 60 |
Примечание. Фрезы диаметром 3,0… 5,5 мм изготавливают с числом зубьев 3 и 4; фрезы диаметром 6,0…12,0 – с числом зубьев 3–5. |
Концевые твердосплавные цельные фрезы нормальной и повышенной точности предназначены для работы с труднообрабатываемыми материалами.
Предельные отклонения размеров фрез не должны превышать: а) наружного диаметра фрез: нормальной точности Js12; повышенной точности Js9; б) хвостовой части фрезы h8.
Угол наклона стружечных канавок ω: для фрез с чис- лом зубьев 3 ; для фрез с числом зубьев 4 и 5 = = 30…35°. Фрезы выполняются с неравномерным окружным шагом. Материал фрез – твердые сплавы марок ВК6М, ВК8, ВК10М, по ГОСТ 3882–74.
