Приложение
Конструктивные размеры фрез
1. Концевые фрезы с цилиндрическим хвостовиком (по гост 17025–71)
|
Размеры, мм |
||||
|
|
||||
|
d |
L |
l |
Число зубьев фрез типа |
|
|
1 |
2 |
|||
|
2,0 2,5 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 14,0 16,0 18,0 20,0 22,0 25,0 28,0 |
39 40 40 42 43 47 57 60 63 69 72 79 83 83 92 92 104 104 121 121 |
7 8 8 10 11 13 13 16 19 19 22 22 26 26 32 32 38 38 45 45 |
3 |
2 |
|
4 |
3 |
|||
|
5 |
4 |
|||
|
6 |
||||
|
4 |
||||
Технические требования по ГОСТ 17024-82.
Фрезы изготовляют двух типов: 1 – фрезы с нормальным зубом; 2 – фрезы с крупным зубом.
Фрезы каждого типа изготовляют в двух исполнениях: А – фрезы с цилиндрической ленточкой шириной не более 0,05 мм; Б – фрезы заточенные наостро.
Угол наклона стружечных канавок: фрез типа 1 – 30…35º; фрез типа 2 – 35…45º.
Для повышения виброустойчивости фрезы выполняют с неравномерным окружным шагом зубьев.
Предельное отклонение фрез не должно быть более:
а) наружного диаметра: нормальной точности Js14; повышенной точности Js9;
б) диаметр цилиндрического хвостовика h8.
2. Концевые фрезы с коническим хвостовиком (по гост 17026–71)
|

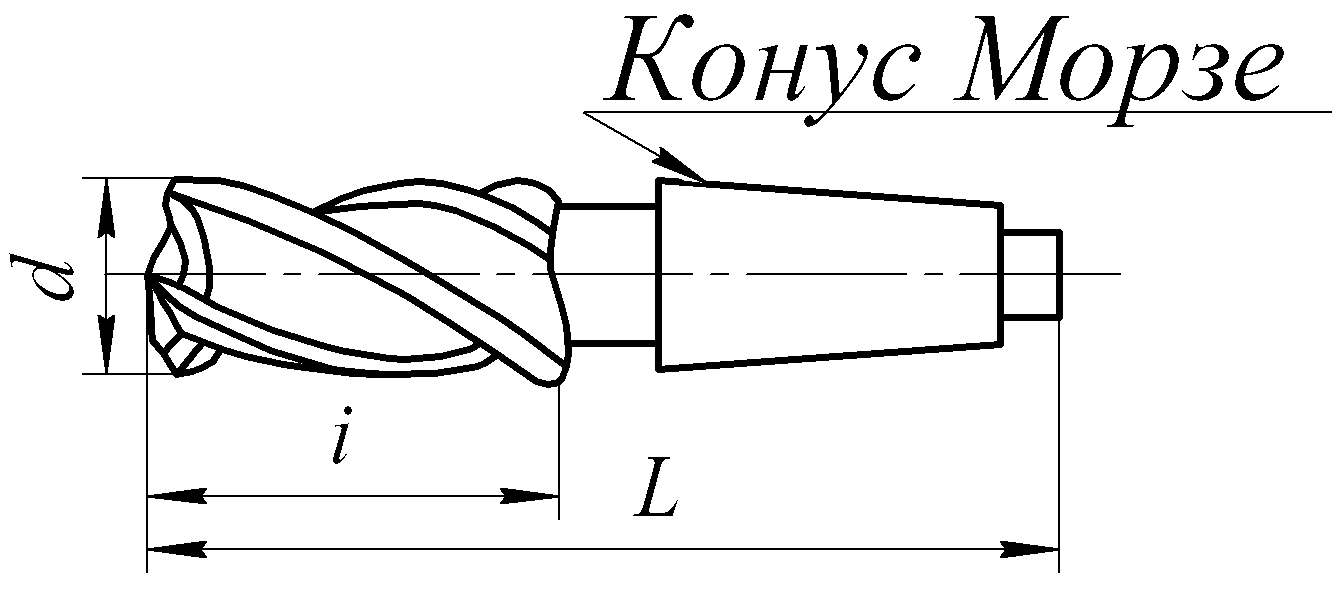

Размеры, мм |
|||||
|
Конус
Морзе Конус
Морзе |
|||||
|
d |
L |
l |
Число зубьев фрез типа |
Конус Морзе |
|
|
1 |
2 |
||||
|
10 11 |
92 |
22 |
4 |
3 |
1 |
|
12 12 14 14 |
96 111 96 111 |
26 |
|||
|
2 1 |
|||||
|
2 |
|||||
|
16 18 |
117 |
32 |
|||
|
20 20 22 22 |
123 140 123 140 |
38 |
5 |
2 3 2 |
|
|
3 |
|||||
|
25 28 |
147 |
45 |
|||
|
32 32 36 36 40 40 45 45 50 50 56 56 63 |
155 173 155 178 188 221 188 221 200 233 200 233 248 |
53 |
6
8 |
4
5 |
|
|
4 3 4 4 5 4 5 4 5 4 5 5 |
|||||
|
63 |
|||||
|
75 |
|||||
|
90 |
|||||
