Руководство пользователя (NV8200P)
.pdf2. Пользовательский интерфейс
Использование меню Background Daemons
Введение

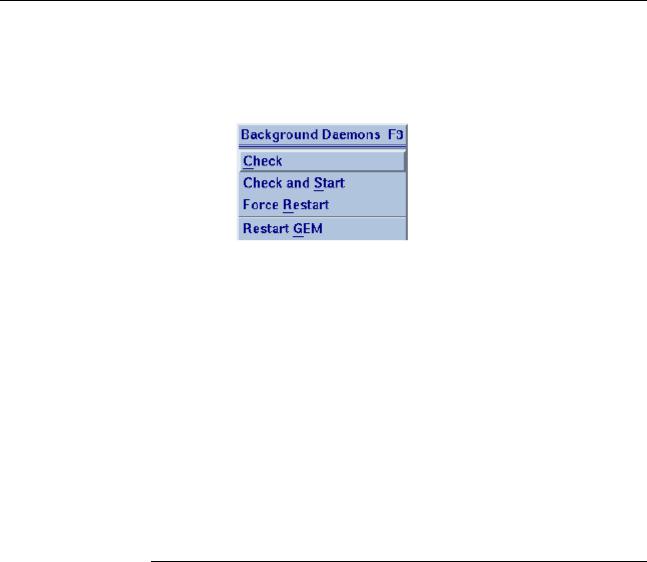

Рисунок 2-33. Меню «Background Daemons»
Background daemons представляют собой процессы системы управления, которые выполняются скрытно от пользователя. Они связаны с передачей данных между интерфейсом оператора и контроллером. Примерами являются уведомления интерфейса оператора и считывание наборов команд.
Меню Background Daemons доступно всем пользователям и обеспечивает следующие функции:
•Check (Проверка) – определяет, работают ли фоновые процессы.
•Check and Start (Проверка и запуск) – определяет, работают ли фоновые процессы, и перезапускает их, если они не работают.
•Force Restart (Принудительный перезапуск) – выключает фоновые процессы, если они работают, затем перезапускает их. На работу интерфейса оператора это не влияет.
•Restart GEM (Перезапуск GEM) – если активирована GEM, перезапускает фоновые процессы
GEM.
Во всех случаях результаты выводятся на дисплей в окне консоли. Доступ в это окно возможен нажатием клавиши <Front> на клавиатуре.
Продолжение на следующей странице
4640-0137-0001 Ред. A |
2-57 |
Руководство пользователя системы серии Eaton NV-8200/8250
Использование меню Background Daemons (продолжение)
Процедура
Для использования данного меню выполните следующие действия:
Чтобы... |
Выполните... |
||
Проверить, работают ли фоно- |
Выполните следующие действия: |
||
вые процессы; или проверить, |
a. Выберите функцию Check или Check and Start. |
||
работают ли процессы, и пере- |
После завершения операции вы услышите звуковой сигнал. |
||
запустить их, если они не рабо- |
b. Чтобы считать результаты, закройте интерфейс оператора нажа- |
||
тают. |
тием <Shift-Ctrl-C>. |
||
|
|
В окне консоли появится сообщение, аналогичное нижеследу- |
|
|
|
ющему: |
|
|
|
<<<Fri Jul 15 14:05:25 CST 1996>>> |
|
|
|
Background process xxx (198) running. |
|
|
|
Background process xxx (197) running. |
|
|
|
Background process xxx (196) running. |
|
|
|
|
|
Отключить фоновые процессы, |
Отключите фоновые процессы, если они работают, затем перезапу- |
||
если они работают, затем пере- |
стите их, выберите функцию Force Restart. Появится следующее |
||
запустите их. |
сообщение: |
||
|
|
Do You Really Want to |
|
|
|
RESTART BACKGROUND DAEMONS? [n/y] |
|
|
|
Наберите с клавиатуры <y> и нажмите <Return>. |
|
|
|
Результаты выключения фоновых процессов показываются в окне |
|
|
|
консоли, затем показываются результаты перезапуска фоновых |
|
|
|
процессов. |
|
Если активирована GEM, пере- |
В случае выбора функции Restart GEM появится следующее со- |
||
запустить фоновые процессы |
общение: |
||
GEM. |
Do You Really Want to RESTART GEM? [n/y] |
||
|
|
Наберите с клавиатуры <y> и нажмите <Return>. |
|
|
|
|
|
2-58 |
4640-0137-0001 Ред. A |
2. Пользовательский интерфейс
Использование меню Engineer или Supervisor
Введение
Команды в меню ICS Engineer или ICS Supervisor можно использовать только при наличии уровня пользователя инженера или администратора, соответственно. Для использования любой из этих ограниченных команд необходимо зарегистрироваться в системе. В процедуре регистрации используются такие же ID пользователя и пароль, как в интерфейсе оператора.
Процедура
После выбора команды с органиченным доступом, к которой вы имеете доступ, введите свой ID пользователя, а затем пароль точно так же, как в диалоговом окне Login интерфейса оператора.
Дополнительная информация
Информацию по пунктам меню Engineer или Supervisor см. в теме интерактивной справки «Меню
ICS».
4640-0137-0001 Ред. A |
2-59 |
Раздел 3. Задачи, не связанные непосредственно с имплантацией
Общее описание
Введение
Вданном разделе обсуждаются отдельные функции интерфейса оператора, которые используются до или после выполнения имплантации.
Вданном разделе
Данный раздел включает следующие темы:
Тема |
См. страницу |
Вход с систему |
3-2 |
Выход из системы |
3-4 |
Задание активного или пассивного управления |
3-5 |
установкой имплантации |
|
Просмотр «Alarm History» («Хронология преду- |
3-12 |
преждений») |
|
Просмотр журналов данных имплантаций |
3-36 |
Просмотр состояния блокировок |
3-62 |
Просмотр и редактирование конфигурации |
3-64 |
Использование журнала регистрации |
3-72 |
Печать |
3-81 |
4640-0137-0001 Ред. A |
3-1 |
Руководство пользователя системы серии Eaton NV-8200/8250
Вход в систему
Введение
Чтобы использовать установку ионной имплантации, после включения выключателя высоковольтного напряженияс ключом необходимо зарегистрироваться в системе через экран Login (Регистрация). Если этот экран не отображается, возможно, необходимо, чтобы предыдущий пользователь вышел из системы посредством выбора опции Log Out (Выход из системы) в ниспадающем меню Operator. При этом на дисплее появляется экран Login.

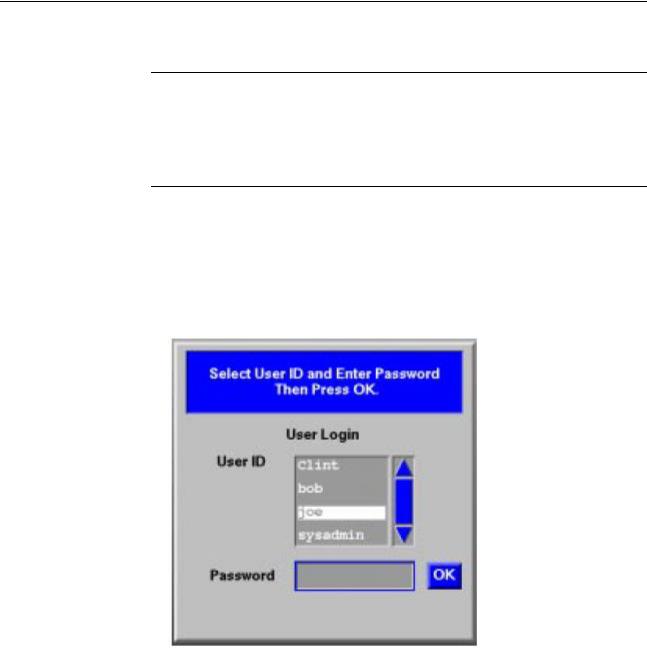

Рисунок 3-1. Экран Login при регистрации
Процедура
Чтобы войти в систему , выполните следующие действия:
Шаг |
|
Результат |
1 |
Если экран Login, показанный на Рисунке 3-1, не появляется на дисплее, кликните по кнопке |
|
|
||
|
Operator в строке меню в верхней части экрана. Затем выберите опцию Log Out в появив- |
|
|
шемся ниспадающем меню. |
|
2 |
Выберите свое имя в списке пользователей User ID, при необходимости кликнув по полосе |
|
|
||
|
прокрутки справа от списка, чтобы увидеть свое имя. |
|
|
Примечание: |
Если ваше имя отсутствует в списке или если вы не знаете свой пароль, |
|
|
обратитесь к системному администратору. |
3Кликните по окошку пароля Password, введите свой пароль и кликните по кнопке OK или
нажмите клавишу <Return> на клавиатуре.
Появляется экран Automatic Implant.
3-2 |
4640-0137-0001 Ред. A |
3. Задачи, не связанные с имплантацией
Вход в систему (продолжение)
Подсказка: Получение активного управления
ПОДСКАЗКА
Если активирована функция активного/пассивного управления, вы не сможете использовать установку имплантации, пока не получите активное управление. Рекомендуется сделать это сразу после регистрации в системе. См. инструкции в подразделе «Запрос активного управления» на странице 3- 9.
4640-0137-0001 Ред. A |
3-3 |
Руководство пользователя системы серии Eaton NV-8200/8250
Выход из системы
Введение
Выход из программы интерфейса оператора позволяет переключить управление рабочей станцией на другого оператора.
Процедура
Для выхода из программы интерфейса оператора выберите опцию Log Out в ниспадающем меню
Operator.
Вы вышли из системы. Появляется экран Login, готовый для регистрации следующего пользователя.
Рисунок 3-2. Экран Login при выходе из программы
3-4 |
4640-0137-0001 Ред. A |
3. Задачи, не связанные с имплантацией
Задание активного или пассивного управления установкой имплантации
Введение
Функция активного/пассивного управления установки имплантации обеспечивает возможность одновременного управления установкой имплантации (работу в активном режиме) только с одной рабочей станции Sun; другие рабочии станции могут только отслеживать работу машины (работать в пассивном режиме).
ПРИМЕЧАНИЕ
Функция активного/пассивного управления установки имплантации доступна только при условии задания значения параметра конфигурации «Active/Passive Implanter Control» («Активное / пассивное управление установкой имплантации»)
«Yes» (Да) на экране «Configuration Editor».
В данном подразделе
В данном подразделе содержится информация по следующим темам:
Тема |
См. страницу |
Правила активного / пассивного управления |
3-6 |
Вывод на дисплей диалогового окна «Active / Passive Control» |
3-7 |
Запрос активного управления |
3-9 |
Запрос пассивного управления |
3-10 |
Реакция на сообщение об ошибке активного / пассивного управления |
3-11 |
4640-0137-0001 Ред. A |
3-5 |
Руководство пользователя системы серии Eaton NV-8200/8250
Правила активного / пассивного управления
Список правил
Следующие правила применяются к активному / пассивному управлению установкой имплантации.
Этап |
Описание |
1 |
Функция активного / пассивного управления установкой имплантации доступна только в |
|
случае задания параметра конфигурации «Active/Passive Implanter Control Enabled» («Актив- |
|
ное / пассивное управление установкой имплантации активировано») «Yes» (Да) на экране |
|
«Configuration Editor». |
2 |
Режим пассивного управления является режимом работы по умолчанию при регистрации в |
|
системе. Если вы хотите активно управлять машиной, вам нужно получить активное управ- |
|
ление. |
3 |
Рабочие места в режиме пассивного управления могут только отслеживать данные в интер- |
|
фейсе оператора. |
4 |
Только одно рабочее место может одновременно осуществлять активное управление уста- |
|
новкой имплантации. |
5 |
Когда рабочее место осуществляет активное управление, на этом рабочем месте доступны |
|
все операции, разрешенные для уровня доступа текщего пользователя. |
6 |
Рабочее место может получить активное управление установкой имплантации только при |
|
отсутствии активного управления на других рабочих местах. |
|
Исключение: Пользователь с уровнем доступа администратора может перехватить активное |
|
управление с другого рабочего места. |
7 |
Переключение рабочего места с активного управления на пассивное позволяет другому ра- |
|
бочему месту получить активное управление. |
8 |
При выходе из системы пользователя с правом активного управления режим управления |
|
возвращается в пассивное состояние. |
9 |
Можно проверить, активным или пассивным управлением вы располагаете, посредством вы- |
|
вода на дисплей диалогового окна «Active/Passive Implanter Control». Если вы видите в диа- |
|
логовом окне кнопку Active (Активный), вы работаете в пассивном режиме. Если вы видите |
|
кнопку Passive (Пассивный), у вас режим активного управления. |
3-6 |
4640-0137-0001 Ред. A |
