3.2 Расчет реакций в кинематических парах группы 2-3
Группа 2-3 находится в равновесии. В этом случае справедливо следующее векторное равенство.
,
,
где Р43– реакция 4 (отброшенного для этой группы) звена на 3, Н. Величина этой реакции определена при решении предыдущей группы, направление же противоположно Р34.
G3– сила тяжести кулисы, Н, определяется по формуле:
, (28)
m3- масса четвертого звена, кг.
(Н).
РИ3 – сила инерции кулисы, определяется по формуле (29). Эта сила равна произведению массы на ускорения центра масс 3 звена, условно приложена в центре массы и направлена в сторону, противоположную ускорению этой же точки:
, (29)
(Н).
Р12– реакция кривошипа на кулисный камень, Н. Направление этой реакции совпадает с перпендикуляром к кулисе, а величина может быть найдена из суммы моментов относительно точки С.
,
;
(Н).
Р03– реакция стойки 0 на кулису, Н. Величина и направление этой реакции определяется после построения плана сил, определяется по формуле:
, (30)
Р14=133·8,89=1182,4 (Н).
Построение производится в масштабе с масштабным коэффициентом μР = 10 Н/мм.
3.3 Расчет исходного механизма (группа Ассура 0-1)
Подвижным звеном здесь является кривошип 1, который представляет собой зубчатое колесо с числом зубьев Z2, с установленным на нем пальцем В – шейкой кинематической пары 1-2.
Группа находится в равновесии. В этом случае справедливо следующее векторное равенство.
,
.
Р21– реакции кулисы на кривошип. Величина определена при решении предыдущей группы. Направление её противоположно Р12;
G1– силы тяжести зубчатого колеса с пальцем В, определяется по формуле:
G1 = m1·g, (31)
m1 - масса первого звена, кг.
G1 = 9,5·9,8= 93,1 (Н)
РУР– уравновешивающая сила – реакции зуба отброшенной ведущей шестерни, число зубьев которойZ1. Величина уравновешивающей силы может быть найдена из суммы моментов относительно точки А.
,
,
(Н). (32)
Р01– реакции стойки на кривошип. Полностью неизвестная величина. Определится после построения плана сил по формуле:
, (33)
(Н)
Построение производится в масштабе с масштабным коэффициентом μР = 10 Н/мм.
4 Кинематический анализ эпициклического механизма
Определить передаточное отношение замкнутого дифференциального редуктора i I IIаналитическим и графическим способом. Заданы числа зубьев всех колес.
Замкнутый дифференциальный редуктор получается путем замыкания дополнительной передачей одного из центральных колес и водила. Степень подвижности такого механизма равна единице.
Рисунок 2- схема редуктора
Таблица 1 – Исходные данные, числа зубьев
Сх. 3 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Z1 |
? |
20 |
22 |
24 |
26 |
28 |
? |
28 |
26 |
24 |
Z2 |
22 |
? |
24 |
28 |
28 |
? |
30 |
? |
28 |
28 |
Z3 |
16 |
16 |
? |
24 |
? |
26 |
20 |
22 |
? |
18 |
Z4 |
56 |
60 |
68 |
? |
76 |
86 |
80 |
82 |
74 |
? |
Z5 |
? |
64 |
70 |
80 |
? |
90 |
84 |
84 |
? |
72 |
Z6 |
22 |
? |
25 |
? |
29 |
? |
29 |
? |
28 |
? |
Z7 |
16 |
18 |
? |
26 |
24 |
24 |
? |
24 |
22 |
20 |
Для дифференциальной части редуктора, согласно формуле Виллиса, имеем:
, (34)
где 1,4ин- угловые скорости соответствующих колес и водила;
z1, z2, z3, z4- числа зубьев соответствующих колес;
k – количество внешних зацеплений.
Для замыкающей передачи передаточное отношение i75будет равно
. (35)
откуда
. (36)
Заметим, что н=7,и4=5.
Тогда
. (37)
Подставим полученное выражение для н(37) в формулу (34) и получим
. (38)

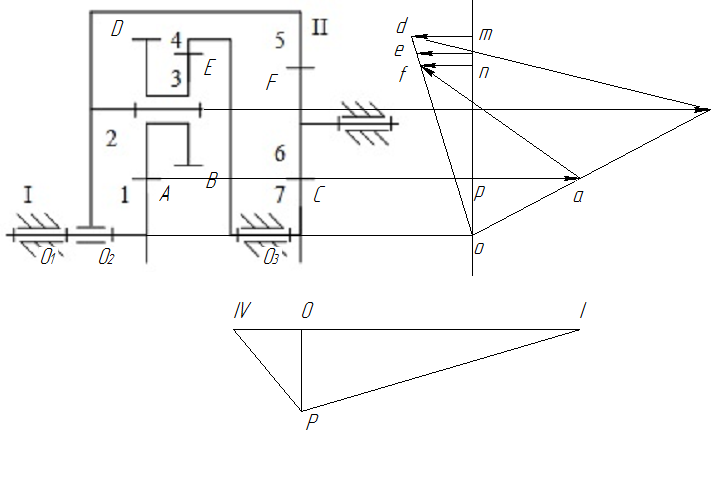

Рисунок 3- План угловых скоростей
. (39)
Откуда передаточное отношение i14будет равно
. (40)
Графический способ.
Рядом с кинематической схемой редуктора, выполненной в масштабе l=... м/мм проводим вертикальную прямую ОО6.
В нашем примере удобно начать с замыкающей передачи. Зададимся линейной скоростью точки А в виде вектора произвольной длины. Начало вектора - вертикальная прямая ОО6. Соединим конец векторас точкой О и получим картину скоростей колеса 7 и водила. Полюс зацепления колес 7 и 6 является общим. Ось О6неподвижна. Соединим конец векторас точкой О6и получим картину скоростей для 6 колеса. Перенесем полюс зацепления В и получим векторскорости точки В. Полюс зацепления колес 5 и 6 общий. Ось 5 колеса неподвижна. Соединим точку О и конец вектораи получим картину скоростей для 5 и 4 колес.
Спроецируем точки C и D на ось ОО6. Соединим точки c и d получим картину скоростей для 2 и 3 колес. Скорость точки Е (вектор) определим спроецировав точку Е на картину скоростей звена 2. Скорости колес 1 и 2 в полюсе зацепления равны. Соединим точку О с концом вектораи получим картину скоростей для колеса 1.
Для определения передаточного отношения перенесем полученные картины скоростей зубчатых колес в общий полюс Р. Отрезок параллельно картине скоростей 1 колеса (отрезок), отрезокпараллельно картине скоростей четвертого колеса (отрезок). Измерим полученные отрезкиии определим по формуле передаточное отношениеi14 по формуле
(41)
Погрешность между расчетным значением передаточного числа i_Pи значением, полученным графическим путемi_Гсоставляет:
∆i=(i_P – i_Г)/i_P∙ 100% = 0%.
