ИЗУЧЕНИЕ ЭЛЕКТРИЧЕСКИХ КОЛЕБАНИЙ В СВЯЗАННЫХ КОНТУРАХ
Цель работы – изучить обмен энергии в системе электрических контуров, слабо связанных между собой.
Краткие сведения из теории
Колебательные процессы (осцилляции) в электрических контурах имеют аналогии в механике. Поведение простейшего осциллятора – одиночного маятника, представляющего собой массу, подвешенную на длинном стержне, хорошо изучено: это гармони-
ческие колебания с частотой ω0 .
более сложную структуру при колебаниях представляет собой система двух одинаковых маятников, связанных между собой слабой пружиной, как это показано на рис. 22.1. Маятники будут участвовать в коллективных колебаниях, амплитудночастотная характеристика которых зависит от фазы смещения маятников относительно друг друга (относительная фаза).
Если оба маятника имеют вначале (при t = 0) равные смещения, то они будут колебаться как единое целое с постоянной амплитудой и частотой, равными час-
тоте и амплитуде колебаний одиночного маятника ω0 . Если при
t = 0 имеются равные и противоположные амплитуды, то маятники будут колебаться с постоянной амплитудой, но с некоторой дру-
гой, слегка повышенной по отношению к ω0 , частотой ω1 . Эти
два вида движения называются нормальными модами колебаний системы связанных осцилляторов, причем вид колебаний с часто-
той ω0 называют четной модой нормальных колебаний и обозна-
чают знаком «+»( ω+ = ω0), а вид колебаний с повышенной частотой ω1 – нечетной модой нормальных колебаний и обозначают
80
знаком «-» ( ω+ = ω). Нормальная мода колебаний – это коллективное колебание, при котором амплитуда колебаний каждой движущейся частицы системы остаётся неизменной. В более сложных случаях, когда при t = 0 имеется относительный сдвиг фаз, результирующее движение можно рассматривать как комбинацию (суперпозицию) двух нормальных мод колебаний, как ам- плитудно-модулированное колебание.
С суперпозицией гармонических колебаний разных частот приходится встречаться в самых разнообразных явлениях. Примером могут служить не только маятники, но и два звучащих камертона с разными собственными частотами, причем наиболее интересным образом проявляется «смесовая» природа коллективных колебаний, когда частоты колебаний камертонов мало отличаются друг от друга. В этом случае человеческое ухо наиболее явственно воспринимает результирующее колебание как гармоническое колебание с переменной амплитудой, т.е. ухо слышит музыкальный тон, интенсивность которого периодически меняется с частотой
ω |
|
= |
|
ω −ω |
|
|
и периодом T |
= |
2π |
. Такой вид суперпозиции гар- |
|
|
|
|
|||||||
|
|
|
|
|
||||||
|
б |
|
|
1 |
0 |
|
б |
|
ωб |
|
|
|
|
|
монических колебаний (при ω1 ≈ ω0 , но и ω1 > ω0 ) иллюстрирует рис. 22.2. Само это явление называется биениями, а величины Tб и ωб – периодом и частотой биений соответственно.
Рис. 22.2
В системе двух связанных слабой пружиной маятников биения могут установиться, если сместить один из них (например, маятник 1, слева на рис. 22.1), удерживая другой на месте, а затем отпустить их одновременно. В этом случае маятник 1 начинает колебаться один, но с течением времени колебания маятника2 будут постоянно нарастать, а маятника 1 – затухать. Через некоторое время
81
маятник 2 испытает сильные колебания, а маятник 1 остановится. В случае четной моды нормальных колебаний маятники движутся вместе, пружина не растянута и частота такая же, как у одиночного маятника. В случае нечетной моды колебаний пружина растянута, что увеличивает частоту этой моды. Если в какой-то момент времени смещен только один из маятников, то возникают две нормальные моды колебания, находящегося в определенной относительной фазе. Но поскольку частота нечетного колебания немного выше частоты четного, относительная фаза изменяется в процессе коллективного колебания. Амплитуда колебаний первого маятника оказывается равной нулю, а амплитуда второго достигает максимума, когда два нормальных вида колебаний окажутся в противофазе, затем начнется увеличение амплитуды первого маятника и т.д.
Поведение связанных осцилляторов легко объяснить с энергетической точки зрения. При t = 0 вся энергия сосредоточена в маятнике 1. В результате связи через пружину энергия постепенно передается от маятника 1 к маятнику 2 до тех пор, пока вся энергия не скопится в маятнике 2, затем, конечно, если система осцилляторов подпитывается извне энергией для компенсации затухания из-за трения и т.д., процесс обмена энергией повторяется от маятника 2 к маятнику 1 и т.д. Таким образом, в процессе «биений» происходит обмен энергией между двумя гармоническими осцилляторами, собственные частоты которых различаются мало, а при t = 0 наблюдается относительный сдвиг фаз.

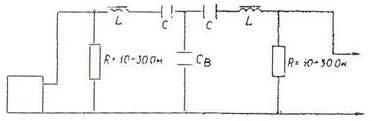

Биения можно наблюдать и в электрической системе – в двух одинаковых LC-контурах, связанных между собой слабой емкост-
ной связью Св – аналог механической связи в виде пружины. Ко-
лебания в контурах (рис. 22.3) возбуждаются с помощью преобразователя импульсов (ПИ).
ПИ
Рис. 22.3
82
Для теоретических расчетов рассмотрим упрощенный вариант этой схемы (рис. 22.4), где обозначены знаки зарядов в контурах и
положительное направление тока; Св = С12 ; L1 = L2 = L. Причем для наблюдения биений важно, чтобы I1 и I2 были сонаправлены.
Для двух контуров, соединенных по схеме рис. 22.4, можно записать два уравнения, описывающих колебания зарядов Q в контурах:
L dI1 |
+ Q1 |
+ Q1 −Q2 |
= 0, |
L dI2 |
+ Q2 |
− Q1 −Q2 |
= 0. (22.1) |
dt |
C |
C |
|
dt |
C |
C |
|
|
|
12 |
|
|
|
12 |
|
Рис. 22.4
Подставляя I1 = dQ1 |
, I2 |
= |
dQ2 |
|
, получаем |
|
|
|
|
|
|
|||||||||||
dt |
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
dt |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
d 2Q |
|
Q |
|
Q |
|
−Q |
|
|
d 2Q |
2 |
|
Q |
|
|
Q |
|
−Q |
|
|||
L |
1 |
= − |
1 |
+ |
|
2 |
1 |
, L |
|
|
|
= − |
|
2 |
− |
|
2 |
|
1 . |
(22.2) |
||
dt 2 |
|
|
dt 2 |
|
|
|
|
|||||||||||||||
|
|
C |
|
|
C12 |
|
|
|
|
|
C |
|
|
C12 |
|
Получились довольно сложные уравнения для двух переменных. Можно упростить ситуацию, написав новые уравнения, полученные сложением и вычитанием уравнений (22.2).
Сложив эти уравнения, получаем
|
d 2 |
(Q +Q |
) |
|
Q +Q |
|
|
|
L |
|
1 2 |
|
|
= − |
1 |
2 . |
(22.3) |
|
dt 2 |
|
|
|||||
|
|
|
|
|
C |
|
|
83
Разность (22.2) имеет вид
|
|
|
|
|
|
|
|
|
|
|
|
d 2 |
(Q −Q |
2 |
) |
|
Q −Q |
|
2(Q −Q |
|
) |
|
|
||||||||
|
|
|
|
|
|
|
|
L |
|
|
1 |
|
|
|
= − |
|
1 |
|
|
|
|
2 − |
1 |
2 |
|
. |
(22.4) |
||||
|
|
|
|
|
|
|
|
dt 2 |
|
|
|
|
C |
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
C12 |
|
|
|
|
||||
С помощью проведенных математических операций удалось |
|||||||||||||||||||||||||||||||
записать |
уравнения |
|
(22.2) |
|
через |
|
переменные |
(Q1 +Q2 ) и |
|||||||||||||||||||||||
(Q1 −Q2 ) . Если при t |
= 0 переменная |
|
(Q1 +Q2 ) имеет значение |
||||||||||||||||||||||||||||
(Q1 +Q2 )0 , то решением (22.3) будет |
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
(Q +Q |
2 |
) = (Q +Q |
2 |
) |
0 |
cosω+t , |
|
|
|
(22.5) |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
||||
частота ω+ = |
|
1 |
|
|
|
равна частоте собственных колебаний одиноч- |
|||||||||||||||||||||||||
|
|
|
|
|
|
|
|||||||||||||||||||||||||
|
LC |
||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
ного контура. Аналогично решение (22.4) приобретает вид |
|
||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
(Q −Q |
2 |
) = (Q −Q |
2 |
) |
0 |
cosω−t, |
|
|
|
(22.6) |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
− |
|
1 |
|
1 |
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
где ω |
= |
|
|
|
|
|
|
; (Q1 −Q2 )0 |
– значение при t |
= 0 перемен- |
|||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||
|
L C + C |
|
|||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ной (Q1 −Q2 ) .
Два вида движения, описываемые уравнениями типа (22.5) и (22.6), называются нормальными модами колебаний системы связанных осцилляторов. В данном случае они описывают колебания заряда (и, соответственно, силы тока) в системе двух связанных электрических контуров.
Если сместить из положения равновесия один из контуров, то возникают две нормальные моды колебаний. При Q20 = 0 из (22.5)
и (22.6) получаем
Q |
= |
1 Q |
(cosω+t +cosω−t), |
(22.7) |
|
1 |
|
2 |
10 |
|
|
Q |
= |
1 Q |
(cosω+t −cosω−t). |
(22.8) |
|
2 |
|
2 |
10 |
|
|
Используя известные тригонометрические тождества:
84
|
cos A +cos B = 2cos |
1 |
(A + B)cos 1 (A − B), |
(22.9) |
|||||
|
|
|
|
2 |
|
|
|
2 |
|
|
cos A −cos B = 2sin |
1 |
(A + B)sin 1 (A − B), |
(22.10) |
|||||
|
|
|
|
2 |
|
|
|
2 |
|
можно записать (22.7) и (22.8) в виде |
|
|
|
|
|||||
Q1 |
= |
Q10 cos 1 (ω+ −ω− )t |
cos 1 |
(ω+ +ω− )t , |
(22.11) |
||||
|
|
|
2 |
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
||
Q2 |
= |
Q10 sin |
1 (ω+ −ω− ) t sin 1 |
(ω+ + ω− ) t. |
(22.12) |
||||
|
|
|
2 |
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
Заключенные в квадратные скобки множители изменяются гораздо медленнее, чем множители вне скобок. Это дает основание рассматривать колебания (22.11) и (22.12) как гармонические коле-
бания частоты (ω+ + ω− ), амплитуды (множители в квадратных скобках) которых изменяются по периодическим законам, с частотой (ω+ − ω− ).
Графики Q1 и Q2 (уравнения (22.11) и (22.12) приведены на рис. 22.2. При t = 0 амплитуда Q2 равна нулю. Амплитуда Q2 увеличивается, а Q1 падает до тех пор, пока в момент времени, опре-
деленный из соотношения 12 ω+ −ω− t = π2 , Q1 не станет равной
нулю, а Q2 достигнет максимума.
Ситуацию, показанную на рис. 22.2, можно рассмотреть с энергетической точки зрения. При t = 0 вся энергия сосредоточена в контуре 1. В результате связи через емкость C12 энергия постоянно передается от контура 1 к контуру 2 до тех пор, пока вся энергия не соберется в контуре 2. Время, необходимое для перехода энергии из контура 1 в контур 2 и обратно, можно получить из
уравнения 12 ω+ −ω− tобм = π, а частота, с которой контуры обмениваются энергией, равна:
ωобм = |
2π |
= |
|
ω+ −ω− |
|
. |
(22.13) |
|
|
|
|||||||
|
||||||||
|
tобм |
|
|
|
|
|
||
|
|
|
|
В теории колебаний эту частоту называют частотой биений.
85
Для четной моды колебаний, обозначенной знаком «+», токи текут в одинаковом направлении, тогда на емкости C12 нет заря-
да. При этом частота ω+ |
|
остается такой же, как для несвязанных |
|||||||||||
контуров, т.е. ω+ = |
|
1 |
|
= ω. В случае нечетной моды нормаль- |
|||||||||
|
|
|
|||||||||||
LC |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
ных колебаний (знак «–»), емкость C12 заряжена, что увеличивает |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
− |
|
1 |
|
|
2 |
|
||||
частоту колебаний, т.е. ω |
|
|
1 |
|
|||||||||
|
|
= |
L C |
+ C |
. |
||||||||
|
|
|
|
|
|
|
|
12 |
|
Следует отметить, что, для того чтобы применить к связанным контурам рассмотренную выше теорию, они должны иметь одина-
ковую резонансную частоту ω0 = |
|
1 |
|
, и, кроме того, предпола- |
|||
|
|
|
|||||
LC |
|||||||
|
|
|
|
C |
|
||
гается, что C12 велика по сравнению с С, т.е. |
<<1 («слабая |
||||||
C |
|||||||
|
|
|
|
|
|
||
|
|
|
|
|
12 |
|
связь»). Тогда (22.13) можно преобразовать следующим образом:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ωобм = |
1 |
|
− |
1 |
|
+ |
|
2 |
= |
|
1 |
|
|
|
1− |
1+ |
|
2C |
|
|
|
≈ |
|
||||||||||||||||
|
|
LC |
LC |
LC12 |
|
LC |
|
C12 |
|
|
|
(22.14) |
|||||||||||||||||||||||||||
|
1 |
|
|
|
|
|
|
|
C |
1 |
|
|
|
2 |
|
|
|
1 |
|
|
|
|
|
C |
|
|
|
|
|
C |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
2C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
≈ |
|
LC |
|
1− |
1+ C |
− 8 |
C |
|
|
|
|
≈ |
|
|
LC |
|
− C |
|
= |
|
C |
ω0 . |
|||||||||||||||||
|
|
|
|
|
|
|
|
12 |
|
|
|
12 |
|
|
|
|
|
|
|
|
|
|
|
12 |
|
|
|
|
12 |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||
|
Полученное значение частоты обмена |
|
ωобм |
|
(имеется в виду |
обмен энергии) или частоты «биений» ωбиен = ωобм можно изменять, настраивая систему контуров путем изменения номиналов радиоэлементов С, С12, L, R и т.д., добиваясь того, чтобы разност-
ная частота ω+ −ω− = ωобм была сведена к минимуму.
Исследование биений, т.е. обмена энергий в связанных контурах, и является одной из практических задач данной работы.
Приборы и оборудование
На рис. 22.5 приведена электрическая схема, где ИП – источник питания; ПИ – преобразователь импульсов; FQ –звуковой генератор; РО – осциллограф; ME – магазин емкостей; ФПЭ-13 – модуль.
86
Рис. 22.5
Порядок выполнения работы
1.Ознакомиться с работой звукового генератора и электронного осциллографа.
2.Собрать схему измерений согласно рис. 22.6.
Рис. 22.6
3. Подготовить приборы к работе.
3.1. С помощью магазина емкостей МЕ установить
С= 4×10 -2 мкФ.
3.2.Установить следующие параметры выходного напряжения звукового генератора: частота 200 Гц, величина напряжения 2–4 В, режим работы – генерация синусоидальных колебаний.
87
3.3.Включить развертку электронного осциллографа с запуском от усилителя и установить частоту развертки, удобную для наблюдения сигналов частотой 200 Гц.
3.4.Усиление по оси Y электронного осциллографа установить таким, чтобы можно было измерить переменное напряжение до 5 В.
4.Включить лабораторный стенд и приборы. Регулировкой ручек управления на панели осциллографа добиться стабильной картины процесса «биений» в контурах.
5.Вычислить Трез для одного из контуров (резонансные час-
тоты контуров близки) по формуле Томcона Трез = 2πLC. Вели-
чины L и С указаны на рабочем столе.

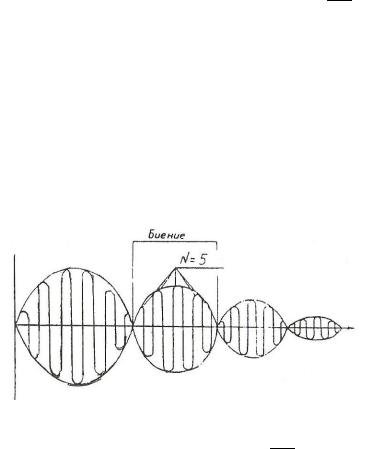

6. Изменяя величину емкости конденсатора связи С12 на магазине емкостей от 4∙10 -2 до 4∙10-1 мкФ, измерить периоды «биений». Период «биения» определяется следующим образом: подсчитывается количество периодов (количество максимумов), укладывающихся в одно «биение» (число N – рис. 22.7). Эта величина
умножается на Трез , вычисленное по формуле Томсона, т.е. Tб =ТрезN . Полученные результаты записать в табл. 22.1. По полученным таким образом значениям Тб построить график зависимости Тб = f (C12 ).
Рис. 22.7
7. Провести расчет Тб по формуле Тб = CC12 Tрез и сравнить его с экспериментальным значением.
88
Т а б л и ц а 22.1
С12, мкФ
N
Тб, с,эксп.
Тб, с, теор.
Контрольные вопросы
1. Объясните, почему токи I1 и I2 (см. рис. 22.4) должны иметь одинаковое направление.
2.Почему емкость С12 должна быть << C?
3.Покажите, что существуют два максимума тока, приходящиеся на частоты нормальных мод колебаний.
4.Объясните картину биений (см. рис. 22.2) с энергетической точки зрения.
5.Чему равна частота обмена энергией между двумя связанными осцилляторами?
Библиогр.: [3, 11].
