124
( R пр = |
Uпр |
, Rобр = |
Uобр |
|
рассчитаны при максимальном К ). |
|
|||
Jпр |
Jобр |
|
|||||||
|
|
Снятие вольт-амперной характеристики диода |
Таблица 1 |
||||||
|
|
|
|||||||
№ |
Uпр , В |
Jпр, А |
Uобр, |
Jобр, А |
Rпр, |
Rобр, |
K |
||
п.п. |
|
|
|
|
В |
|
Ом |
Ом |
|
IV. КОНТРОЛЬНЫЕ ВОПРОСЫ
1.В чем заключается отличие полупроводников от проводников и диэлектриков?
2.Что такое собственная, электронная и дырочная проводимости полупроводников?
3.Объясните возникновение двойного электрического слоя на границе р-n – перехода.
4.Объясните физические механизмы возникновения прямого и обратного токов диода.
5.Каковы основные параметры и характеристики полупроводниковых диодов?
6.Где применяются полупроводниковые диоды и какие функции они при этом выполняют?
ЛАБОРАТОРНАЯ РАБОТА № 18
ИЗУЧЕНИЕ РАБОТЫ ТРАНЗИСТОРА ЦЕЛЬ РАБОТЫ: снятие выходных и входных характеристик и
определение статистических параметров транзистора.
ПРИБОРЫ И ПРИНАДЛЕЖНОСТИ: установка для снятия характеристик транзистора, исследуемые транзисторы, источник питания.
I.КРАТКИЕ ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ
Как отмечалось в лабораторной работе № 18, при контакте двух полупроводников различного типа проводимости образуется Р-n переход,
125

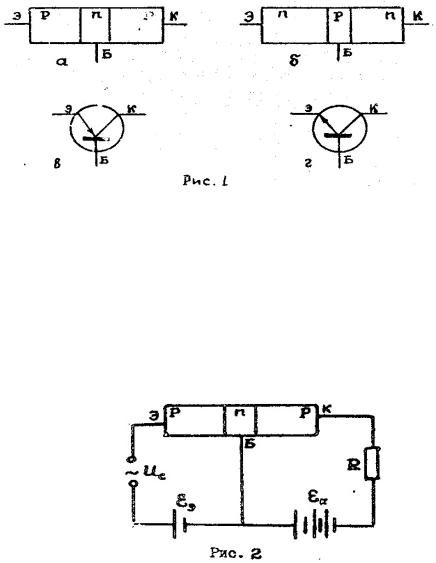

обладающий односторонней проводимостью. Если в одном кристалле проводника создать два Р-n перехода, то получится система, способная усиливать или генерировать электрические сигналы. Такие полупроводниковые приборы получили название транзисторов. Различают транзисторы р-п-р и п-р-п типов (рис. 1 а,б). Средняя часть транзистора называется базой Б или основанием, а крайние – эмиттером Э и коллектором К.
Условные обозначения транзисторов в электрических схемах представлены на рис. 1 в,г.
Рассмотрим работу транзистора р-п-р типа. Он представляет собой кристалл полупроводника, состоящий из двух областей р – типа, разделенных узкой областью п-типа (рис. 2).
К эмиттерному переходу подключена батарея э и источник слабого переменного напряжения Uс . К коллекторному переходу подключается батарея к и нагрузка R.
Таким образом, эмиттерный переход включен в прямом направлении, а коллекторный – в запорном.
126
Под действием электрического поля батареи э дырки из эмиттера попадают в базу. Слой базы очень тонкий (порядка нескольких микрометров), поэтому дырки не успевают рекомбинировать в базе и проходят через коллекторный переход, попадая в коллектор. Через эмиттерный переход течет ток Jэ , создаваемый преимущественно основными носителями эмиттера (дырками), а через коллектор течет ток Jк , создаваемый неосновными зарядами базы (дырками), причем Jэ Jк.
При подаче переменного сигнала Uс число дырок, пришедших из эмиттера в базу, изменится, а значит, изменится и число дырок, попавших в коллектор. Следовательно, всякое изменение тока в цепи эмиттера приводит к изменению тока в коллекторе.
Поскольку сопротивление коллекторного перехода велико (он включен в запорном направлении), изменение тока Jк значительно изменяет напряжение Uк , а значит и мощность. Таким образом, транзистор, включенный по данной схеме, усиливает переменный сигнал Uс по напряжению и мощности.
Рассмотренная схема включения транзистора является схемой с общей базой ОБ. Кроме того, существуют схемы включения транзистора с общим эмиттером ОЭ и общим коллектором ОК.
В данной лабораторной работе снимают характеристики транзистора, включенного с общим эмиттером ОЭ (рис. 3).
Свойства транзистора в такой схеме определяются входной и выходной характеристикам и статистическими параметрами: входное и выходное сопротивление и коэффициент усиления по току.
127
Входная характеристика – это зависимость входного тока от входного напряжения при постоянном входном напряжении
J f (U ) при Uк = const

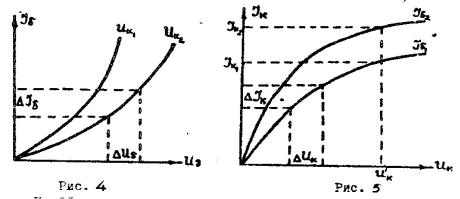

Этот параметр легко найти из графика входной характеристики (рис.4). Выходная характеристика – это зависимость выходного тока от выходного
напряжения при постоянном входном токе.
Jk = f(Uk) |
при J = const |
Выходное сопротивление транзистора равно: |
|
Uk |
|
Rвых = Jk |
при J = const |
Оно определяется из графика выходной характеристики (рис. 5)
Коэффициент усиления по току равен отношению изменения силы входного тока к соответствующему изменению силы тока базы.
при U /к = const.
Коэффициент усиления по току определяется из графика выходных характеристик, снятых при значениях тока базы J 1 и J 2 (рис.5).

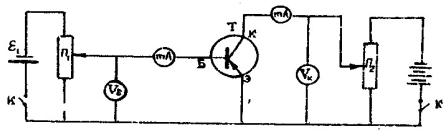

II. ОПИСАНИЕ ЭКСПЕРИМЕНТАЛЬНОЙ УСТАНОВКИ Схема установки для исследования транзистора приведена на рис. 6.
128
Рис.6
Напряжение от источника 1 при замыкании ключа К1 подается на базу транзистора Т. Напряжение на базе регулируется потенциометром П1. При замыкании ключа К2 напряжение от источника 2 подается в цепь коллектора К, которое можно изменять потенциометром П2. Сила тока в цепи базы измеряется микроамперметром, а в цепи коллектора – миллиамперметром. Напряжение, подаваемое на базу и коллектор измеряется вольтметрами V и
Vk .
III. ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ
ЗАДАНИЕ 1. Снятие входной характеристики транзистора J f (U ) при Uk=const и определение входного сопротивления транзистора.
ВНИМАНИЕ! Подавать напряжение на коллектор (между коллектором и эмиттером) можно только при наличии напряжения на базе (между базой и эмиттером).
1.Включите установку с помощью ключей К1 и К2 .
2.Снимите входную характеристику транзистора. Для этого установите постоянное напряжение на коллекторе Uк1. Изменяя напряжение на базе U с помощью потенциометра П1 , запишите соответствующие значения силы тока базы J .
3.Установите напряжение на коллекторе Uк2 с помощью потенциометра П2 и вновь снимите зависимость тока базы J от U .
129
ПРИМЕЧАНИЕ: значения Uк1 , Uк2 и интервалы изменения U задаются преподавателем.
4.Данные опыта занесите в таблицу 1.
5.Постройте входные характеристики транзистора.
6.По одной из входных характеристик транзистора рассчитайте входное сопротивление транзистора:
Rвх |
U |
при Uk = const. |
|
J |
|
Таблица 1
|
Результаты эксперимента |
|
|
№№ п.п. |
U , В |
J 1, мкА |
J 2 , мкА |
|
|
При Uk1 |
При Uk2 |
ЗАДАНИЕ 2 Снятие выходных характеристик транзистора при U=const и определение статистического коэффициента усиления по току.
ВНИМАНИЕ! Подавать напряжение на коллектор можно только при наличии напряжения на базе.
1.Включите установку ключами К1 и К2 .
2.Снимите выходную характеристику транзистора. Для этого установите
постоянное значение тока базы J 1 . Изменяя напряжение на коллекторе Uк потенциометром П2, запишите соответствующие значения тока в цепи коллектора Jк..
3.Установите ток базы J 2 потенциометром П1 и вновь снимите зависимость тока в цепи коллектора Jк от напряжения на коллекторе Uк.
4.Данные опыта занесите в таблицу 2.
5.Постройте выходные характеристики транзистора.
6.Рассчитайте статистический коэффициент усиления по току:
130
|
Jk |
|
Jk1 |
Jk 2 |
при Uk = U /к = const. |
J |
J 1 |
|
|||
|
|
J 2 |
7. По одной из выходных характеристик транзистора определите выходное сопротивление:
Rвых |
U к |
при J = const |
|
J к |
|||
|
|
8. Сделайте выводы.
Таблица 2
Результаты эксперимента
№№ п.п. |
Uк, В |
J к, мА |
J к , мА |
|
|
При J 1 |
При J 2 |
ПРИМЕЧАНИЕ: значения J 1 , J 2 , Uк и интервалы изменения Uк задаются преподавателем.
IV. КОНТРОЛЬНЫЕ ВОПРОСЫ.
1.Как образуется р-п – переход и каким свойством он обладает?
2.Как устроен и как работает транзистор?
3.Какие существуют схемы включения транзистора?
4.Чем обусловлен эмиттерный и коллекторный ток?
5.Как рассчитать коэффициент передачи по току, входное и выходное сопротивление при включении транзистора по схеме с общим эмиттером?
6.Что называется входной и выходной характеристиками транзистора?
7.Что называется коэффициентом усиления по току и как он определяется?
