187
повторить не менее 3-5 раз. Средняя величина из 3-5 отсчетов являются нулевым отсчетом прибора или поправкой на «0».
4.Поместите кювету В с раствором сахара в трубку Б прибора (рис.8) и повторите пункт 3. Сделайте отсчет 2 .
5.Результаты измерений и вычислений занесите в таблицу 1.
6.Определите концентрацию раствора сахара по формуле:
С = 2 ( 2 1 ) % |
(1) |
7.Сделайте выводы.
Таблица 1
№ п/п |
|
Результаты эксперимента |
|
|
10 |
20 |
С , % |
Ес, % |
|
|
|
С,% |
1.
2.
3.
4.
5.
Сред.
ЛАБОРАТОРНАЯ РАБОТА № 25
ОПРЕДЕЛЕНИЕ СПЕКТРА ПОГЛОЩЕНИЯ БЕЛКА ЦЕЛЬ РАБОТЫ: исследование поглощения света различными
веществами.
ПРИБОРЫ И ПРИНАДЛЕЖНОСТИ: спектрофотометр СФ-26 (или аналогичный спектрофотометр), раствор сыворочного альбумина (яичного альбумина или пенсина) в воде.
V.КРАТКИЕ ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ
Поглощение (абсорбцией) света называется явление уменьшения энергии световой волны при ее распространении в веществе вследствие преобразования энергии волны в теплоту и другие виды энергии. Это происходит одновременно
188
с рассеянием света. Рассеяние света происходит в средах при условии, что размеры неоднородностей соизмеримы с длиной волны света. При рассеянии света энергия сохраняет свою электромагнитную природу.
Поглощение света в веществе описывается законом Бугера:
J J0e d , |
(1) |
где J0 и J – интенсивности плоской монохроматической световой волны на входе и выходе слоя вещества толщиной d; - коэффициент поглощения зависящий от длины волны света, химической природы и состояния вещества
и не зависящий от интенсивности света. При d 1 интенсивность света J по
сравнению с J0 уменьшается в «е» раз (т.е. 2,72 приблизительно в три раза). Показатель поглощения характеризуется поглощательную способность
вещества.
Постепенное убывание интенсивности света при прохождении через среду вследствие рассеяния также подчиняется закону Бугера, формула (1)
которого с учетом поглощения и рассеяния принимает вид: |
|
J J0e d , |
(2) |
где - - показатель ослабления света вследствие рассеяния. |
|
Исследования поглощения монохроматического света растворами окрашенных веществ (при условии, что расворитель не поглощает света данной длины волны и раствор имеет невысокую концентрацию). Бер показал, что оно также подчиняется закону Бугера.
Закон Бера гласит:
«показатель поглощения прямо пропорционален концентрации вещества в
растворе: |
|
хс , |
(3) |
где х – показатель поглощения для раствора единичной концентрации». Для разных веществ зная (3) и (1) имеем:
J J0e xcd - закон Бугера-Бера |
(4) |
|
|
|
|
|
|
|
|
189 |
или в системе десятичных логарифмов |
|
|
|
|||||
|
|
|
J J010 xcd , где x |
x |
. |
|
||
|
|
|
|
|
||||
|
|
|
|
|
|
2,3 |
|
|
Отношение |
J |
- |
называют коэффициентом |
пропускания или |
||||
|
||||||||
|
J0 |
|
|
|
|
|
|
|
прозрачностью, а величину |
D lg |
J0 |
lg - оптической плотностью. Учитывая |
|||||
|
||||||||
|
|
|
|
J |
|
|
|
|
выше приведенную формулу оптическая плотность раствора |
||||||||
|
|
|
D = xcd |
|
|
(5) |
||
где D – оптическая плотность, |
|
|
|
|||||
с – концентрация вещества, |
|
|
|
|
|
|
||
х – коэффициент экстинкции |
|
х = 0,434х’. |
|
|
|
На практике закон Бугера-Бера выполняется в некоторых пределах, концентрации (до значения оптической плотности D=0,3 до D=1,5. Эти условия подбирают, изменяя концентрацию или длину оптического пути (толщину кюветы).
Оптическая плотность раствора зависит от длины волны измеряемого света и не зависит от его интенсивности. Кривая выражающая эту зависимость называется спектром поглощения.
II. Описание экспериментальной установки (СФ-26)
190
Спектрофотометр предназначен для измерения коэффициента пропускания жидких и твердых веществ в области спектра от 186 до 110 Нм.

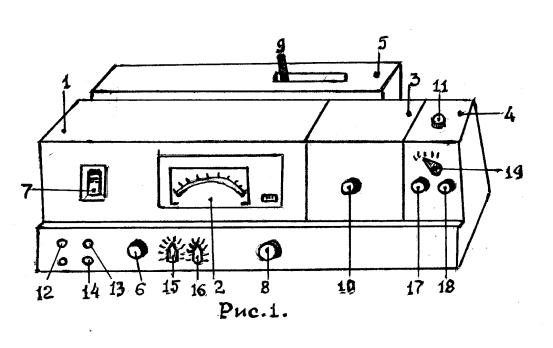

Спектрофотометр состоит из монопроматора с измерительным прибором 2, кюветного отделения 3, камеры 4 с фотоприемниками и усилителем и осветителя 5 с источниками излучения и стабилизатором.
Основной частью монохоматора является призма которая поворачивает при вращении рукоятки 6 одновременно происходит перемещение школы 7 длин волн. Раскрытие входной и выходной щелей осуществляется с помощью рукоятки 8. Щели открываются в пределах от 0,01 до 2 мм.
В спектрофотометре используются два источника сплошного спектра: дейтериевая лампа для работы в области спектра от 186 до 350 нм и лампа накаливания для работы в области спектра от 340 до 1100 нм. Смена источников излучения производится в диапазоне от 340 до 350 нм путем переключения зеркального конденсатора рукояткой 9.
Кюветное отделение 3 предназначено для установки измеряемых и контрольных образцов (образцов сравнения). Для крепления плоских твердых образцов в кюветном отделении служит держатель с четырьмя окнами и
191
пружинами, позволяющий устанавливать и измерять пропускание образцов толщиной от 0,5 до 2 мм, шириной от 8 до 15 мм.
Для исследования жидкостей используются прямоугольные кюветы из кварцевого стекла для слоя жидкости толщиной 10 мм. Кюветы помещаются в держатель с четырьмя гнездами. Держатели твердых образцов и прямоугольных кювет устанавливаются в каретку стороной с белой точкой к оператору, предельно близко к выходному окну монохрометра. Каретка с образцами перемещается с помощью рукоятки 10 и может фиксироваться в четырех положения: «1», «2», «3», и «4», соответствующих четырем кюветам.
Измерение коэффициентов пропускания образцов производится при плотно закрытой крышке кюветного отделения.
Переключение элементов производится с помощью рукоятки 11. если рукоятка находится в положении «Ф», в схему включен сурьмяно-цезиевой фотоэлемент, и в положении «К» в схему включен кислородно-цизиевой фотоэлемент.
В камере 4 находится осушительный патрон с силикагелем. Шкалы измерительного прибора 2, оцифрованные в процентах пропускания Т и единицах оптической плотности Д.
На основании расположены сигнальная лампа 12 и тумблер сеть: сигнальная лампа 13 (Д), показывающая включение дейнгерневой лампы; сигнальная лампа 14 (Н), показывающая включение лампы накаливания, рукоятка 15 включения регистров компенсации при растяжке 10-процентного диапазона на всю шкалу, имеющая 10 положений, обеспечивающих работу в диапазонах коэффициентов пропускания от 110 до 100, 100-90…. от 10-0; рукоятка 16 отсчет для выбора шкалы измерений, имеющая четыре положения. Положение «х1» рукоятки «отсчет» используется для измерения в диапазоне от 100 до 0; положение «х0,1» используется для растяжки 10-процентного диапазона на всю шкалу измерительного прибора при включенном компенсаторе; положение калибр используется для установки 100-процентного
192
отсчета при работе с сильно поглощающими образцами. В этом случае измерения проводят с более широкими щелями для усиления светового потока, положение «х0,01» используется для измерения образцов с пропусканием меньше 10% для растяжки одного процента из диапазона от 0 до 10% в 100 раз на всю шкалу измерительного прибора (растяжка одного процента из диапазона от 2 до 10% производится при включенном компенсаторе).
На передней стенке камеры 4 расположена рукоятка 17 шторки, рукоятка 18 установки нуля, рукоятка 19 установки чувствительности.
Установка нуля осуществляется потенциометром с двойной регулировкой (грубой и тонкой), поэтому необходимо пользоваться им с большой осторожностью, не прилагая усилий.

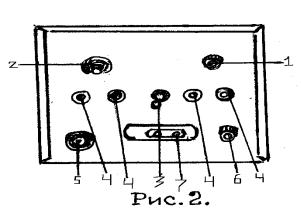

Панель стабилизатора показана на рис. 2.
Ось 1 резистора для регулировки разрядного тока, ось 2 резистора для регулировки рабочего тока накала дейтериевой лампы, тумблер 3 и клеммы 4 для включения амперметра в цепь стабилизатора при установке разрядного тока и для включения амперметра в цепь накала дейтериевой лампы при установке рабочего тока накала лампы, предохранитель 5, клемма 6 для заземления и сетевая розетка 7.
III. Порядок выполнения работы
193
1.Приготовьте раствор сыворочного альбумина (яичного альбумина или пепсина) в воде, имеющий концентрацию 5 мг/мл.
2.Измерить оптическую плотность раствора при 280 ммк в кварцевых
прямоугольных кюветах, которая должна быть равна 0,5. При разведении раствора пользоваться формулой D = с .
3.Установите в рабочее положение фотоэлемент и источник излучения, соответствующие выбранному спектральному диапазону измерений.
4.Закройте фотоэлемент, поставив рукоятку 17 шторки в положение ЗАКР., и рукояткой 8 установите ширину щели примерно 0,1 мм..
5.Включите тумблер СЕТЬ, должна загореться сигнальная лампа СЕТЬ и сигнальная лампа D или сигнальная лампа Н в соответствии с выбранным источником (стабильная работа СФ-26) или другого спектрофотометра после включения в течение 1 часа).
6.Для включения после лампы накаливания дейтериевой лампы переключите конденсор рукояткой 9; после минутного прогрева лампа автоматически загорается, одновременно загорается и соответствующая индикаторная лампа.
7.Установите требуемую длину волны, вращая рукоятку 6 в сторону увеличения длин волн. Если при этом шкала повернется на большую величину, то возвратите ее назад на 3-5 нм и снова подведите к требуемому делению.
8.Поставьте рукоятку 19 в положение «1» (рабочее положение). Если поток излучения недостаточен измеряемый и контрольный образцы значительно поглощают излучение, установите рукоятку в положение «2», «3» или «4». При работе в положении КАЛИБР или «х0,01» рукоятку 16 рукоятку 19 установите также в одно положение «2», «3», «4».
9.Установите на пути потока излучения контрольный образец, перемещая каретку 10.
10.При отсутствии образца сравнения величина потока, проходящего через свободное окно держатся фильтров, принимается за 100% пропускания.
