4 Проекції площин. Точка і пряма в площині. Головні лінії площини
Основні положення:
Площина на кресленні задається:
1) проекціями трьох точок, що не належать одній прямій;
2) проекціями прямої і точки, яка не належить цій прямій;
3) проекціями двох прямих, що перетинаються;
4) проекціями двох паралельних прямих;
5) проекціями плоскої фігури.
6) площина може бути задана слідами.
Сліди площини – це прямі лінії, за якими задана площина перетинає площини проекцій.
За розташуванням у просторі площини розділяють на:
площини рівня - площини, які паралельні площинам проекцій;
проекцюючі площини – площини, які перпендикулярні до площин проекцій;
площини загального положення – площини, які довільно нахилені до площин проекцій.
Головні лінії площини - горизонталь, фронталь та лінія найбільшого нахилу.
Пряма належить площині, якщо вона проходить через дві точки даної площини, або через точку у площині та є паралельною будь-якій прямій, що належить даній площині. Якщо площина задана слідами, то сліди прямої, яка їй належить, знаходяться на однойменних слідах цієї площини.
Точка належить площині, якщо вона належить прямій, яка знаходиться у цій площині.

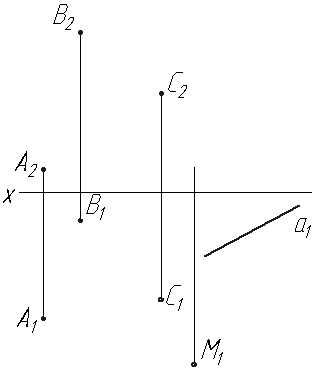

Завдання 4.1 Побудувати відсутні проекції прямої а та точки М, які належать площині (А,В,С).

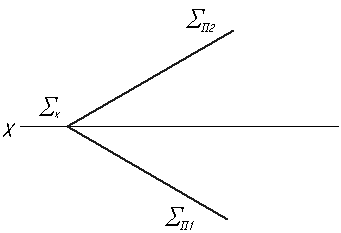

Завдання 4.2 У площині, яка задана слідами, побудувати проекції трикутника АВС.

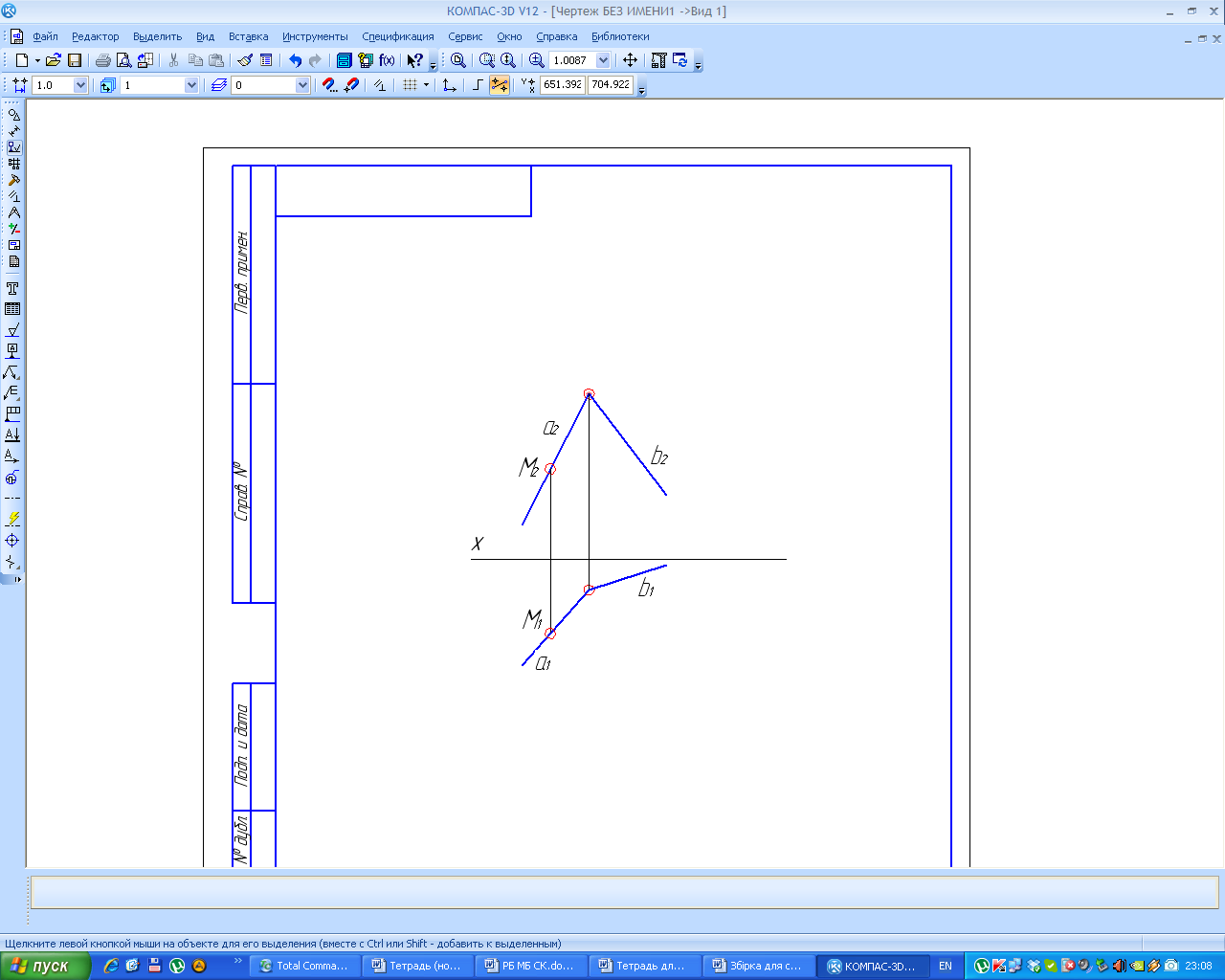

Завдання 4.3 Через точку М площини (а X b) провести горизонталь та фронталь. Побудувати її сліди (АР). |

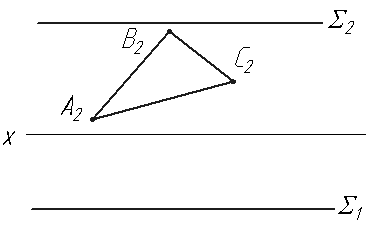

Завдання 4.4 У площині побудувати горизонталь, віддалену від П1 на 25мм, та фронталь, віддалену від П2 на 10мм. |
5 Взаємне положення двох площин. Паралельність площин
Основні положення:
Дві площини паралельні, якщо дві пересічні прямі однієї площини паралельні, відповідно, двом пересічним прямим другої площини.
У паралельних площин, які задані слідами, однойменні сліди паралельні.

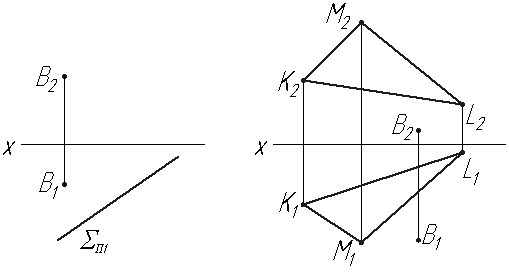

Завдання 5.1 Через точку В провести площину паралельну заданій.
Задача 1 Задача 2
6 Перетин двох площин
Основні положення:
Лінія перетину двох площин – пряма лінія. Вона проходить через дві точки, які є спільними для обох площин або через одну спільну точку, якщо відомий напрямок цієї лінії .
Якщо обидві площини задано слідами, то лінія перетину визначається за точками перетину їх слідів.
В загальному випадку для побудови лінії перетину двох площин використовують площини-посередники. За такі площини приймають площини рівня або проекцюючі площини.

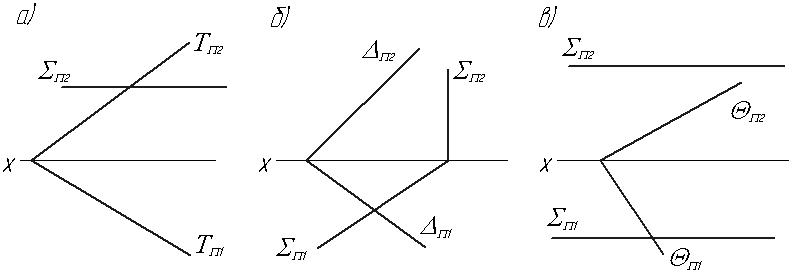

Завдання 6.1 Побудувати проекції лінії перетину двох площин, які задані слідами.

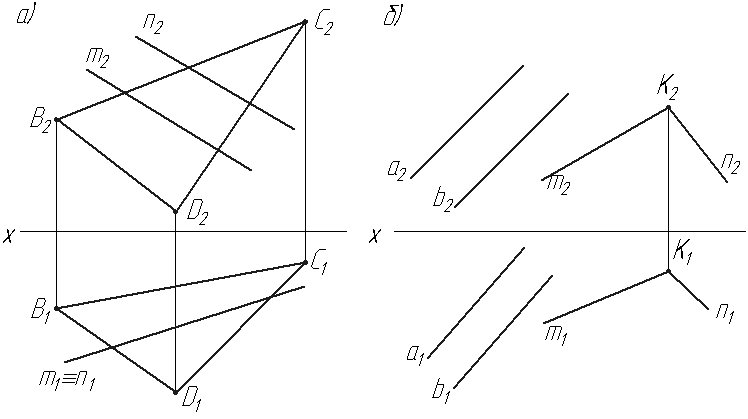

Завдання 6.2 Побудуйте лінії перетину двох заданих площин (задачі а,б,в).
в)
