12.5. Відображення елементів ActiveX
За допомогою АррWizard створіть нову програму на базі діалогового вікна і надайте їй ім'я Buttonerapp. Увімкніть елемент Buttoner у палітру редактора діалогових вікон. Для цього слід викликати вікно Components and Controls Gallery, про що розповідалося в попередньому прикладі. Коли Visual C++ запропонує вказати ім'я класу елемента, підтвердіть запропоноване за замовчуванням ім'я CButtoner.
Тепер ми додамо елемент Buttoner у нову програму за допомогою редактора діалогових вікон (рис. 12.12). Він привласнює елементу ідентифікатор ID_BUTTONERCTRL1.
Рис. 12.12. Елемент Buttoner у новій програмі
Розмістіть над елементом Buttoner напис Клацніть елемент Buttoner, а під ним – текстове поле для виведення відомостей про кількість клацань. Вміст поля буде визначатись методом GetData(), що повертає значення властивості data.
За допомогою ClassWizard зв'яжіть з елементом Buttoner змінну m_buttoner (рис. 12.13). Зверніть увагу: вона належить створеному класу CButtoner. Крім того, зв'яжіть вміст текстового поля зі змінною m_text (див. рис. 12.13).
Елемент Buttoner впроваджений у додаток Buttonerapp, і для виклику його методів (наприклад, Beep()) можна користуватися записом виду m_buttoner.Beep().
Зв'язування елемента ActiveX з кодом програми
У ClassWizard ми створимо обробник для події Click елемента Buttoner. Знайдіть подію у вікні ClassWizard (рис. 12.14) і створіть новий обробник, якому ClassWizard привласнює ім'я OnClickButtonerctrl1():

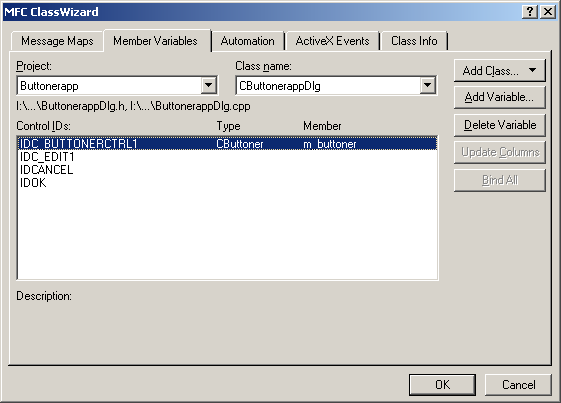

Рис. 12.13. Створення змінної для елемента ActiveX
void CButtonerappDlg::OnClickButtonerctrl1()
{
// ЗРОБИТИ: додайте код обробки події
// і/або викличте обробник за замовчуванням
}
Цей метод буде викликатися при кожному клацанні мишею на елементі. Щоб дізнатися, скільки разів користувач клацнув на елементі, слід визначити значення властивості data, а для цього потрібно викликати метод GetData():
Рис. 12.14. Створення обробника для події від елемента ActiveX
void CButtonerappDlg::OnClickButtonerctrl1()
{
m_text.Format("свойство data = %ld",
m_buttoner.GetData());
UpdateData(false);
}
Тепер при кожному натисканні на елементі програма Buttonerapp буде виводити загальну кількість клацань, що зберігається у властивості data (рис. 12.15).
На прикладі елемента Buttoner ми дізналися багато нового: як створити елемент ActiveX на базі існуючого керуючого елемента та як організувати в ньому підтримку подій, методів і властивостей.
Оригінальний текст елемента Buttoner міститься у файлах ButtonerCtl.h/ButtonerCtl.cpp, а вихідний текст програми Buttonerapp – у файлах ButtonerappDlg.h/ButtonerappDlg.cpp.
Рис. 12.15. Використання властивостей і методів елемента ActiveX
ButtonerCtl.h і ButtonerCtl.cpp
#if !defined(AFX_BUTTONERCTL_H__6AE5A16F_9584_11D0_8860_444553540000__INCLUDED_)
#define AFX_BUTTONERCTL_H__6AE5A16F_9584_11D0_8860_444553540000__INCLUDED_
#if _MSC_VER >= 1000
#pragma once
#endif // _MSC_VER >= 1000
// ButtonerCtl.h : заголовок класа елемента ActiveX CButtonerCtrl.
/////////////////////////////////////////////////////////////////////////
// CButtonerCtrl : реалізація міститься в ButtonerCtl.cpp.
class CButtonerCtrl : public COleControl
{
DECLARE_DYNCREATE(CButtonerCtrl)
// Конструктор
public:
CButtonerCtrl();
// Перевантаження
// Перевантажені віртуальні функції,
// сформовані ClassWizard-ом.
//{{AFX_VIRTUAL(CButtonerCtrl)
public:
virtual void OnDraw(CDC* pdc, const CRect& rcBounds, const CRect& rcInvalid);
virtual void DoPropExchange(CPropExchange* pPX);
virtual void OnResetState();
//}}AFX_VIRTUAL
// Реалізація
protected:
~CButtonerCtrl();
DECLARE_OLECREATE_EX(CBoxerCtrl) // Фабрика класа і guid
DECLARE_OLETYPELIB(CBoxerCtrl) // GetTypeInfo
DECLARE_PROPPAGEIDS(CBoxerCtrl) // Ідентификатори сторінок властивостей
DECLARE_OLECTLTYPE(CBoxerCtrl) // Імя типа і
// допоміжна інформація
// Підтримка субкласування
BOOL PreCreateWindow(CREATESTRUCT& cs);
BOOL IsSubclassedControl();
LRESULT OnOcmCommand(WPARAM wParam, LPARAM lParam);
// Карта повідомлень
//{{AFX_MSG(CButtonerCtrl)
afx_msg void OnLButtonDown(UINT nFlags, CPoint point);
//}}AFX_MSG
DECLARE_MESSAGE_MAP()
// Диспетчерські схеми
//{{AFX_DISPATCH(CButtonerCtrl)
short m_data;
afx_msg void OnDataChanged();
afx_msg void Beep();
//}}AFX_DISPATCH
DECLARE_DISPATCH_MAP()
afx_msg void AboutBox();
// Схеми событий
//{{AFX_EVENT(CButtonerCtrl)
//}}AFX_EVENT
DECLARE_EVENT_MAP()
// Диспетчерські ідентифікатори та ідентифікатори подій
public:
enum {
//{{AFX_DISP_ID(CButtonerCtrl)
dispidData = 1L,
dispidBeep = 2L,
//}}AFX_DISP_ID
};
};
//{{AFX_INSERT_LOCATION}}
// Microsoft Visual C++ буде вставляти в додаток
// оголошення перед попереднім рядком.
#endif // !defined(AFX_BUTTONERCTL_H__6AE5A16F_9584_11D0_8860_444553540000__INCLUDED_)
// ButtonerCtl.cpp : реалізація класа елемента ActiveX CButtonerCtrl.
#include "stdafx.h"
#include "Buttoner.h"
#include "ButtonerCtl.h"
#include "ButtonerPpg.h"
#ifdef _DEBUG
#define new DEBUG_NEW
#undef THIS_FILE
static char THIS_FILE[] = __FILE__;
#endif
IMPLEMENT_DYNCREATE(CButtonerCtrl, COleControl)
/////////////////////////////////////////////////////////////////////////
// Карта повідомлень
BEGIN_MESSAGE_MAP(CButtonerCtrl, COleControl)
//{{AFX_MSG_MAP(CButtonerCtrl)
ON_WM_LBUTTONDOWN()
//}}AFX_MSG_MAP
ON_MESSAGE(OCM_COMMAND, OnOcmCommand)
ON_OLEVERB(AFX_IDS_VERB_PROPERTIES, OnProperties)
END_MESSAGE_MAP()
/////////////////////////////////////////////////////////////////////////
// Диспетчерська схема
BEGIN_DISPATCH_MAP(CButtonerCtrl, COleControl)
//{{AFX_DISPATCH_MAP(CButtonerCtrl)
DISP_PROPERTY_NOTIFY(CButtonerCtrl, "data", m_data, OnDataChanged, VT_I2)
DISP_FUNCTION(CButtonerCtrl, "Beep", Beep, VT_EMPTY, VTS_NONE)
//}}AFX_DISPATCH_MAP
DISP_FUNCTION_ID(CButtonerCtrl, "AboutBox", DISPID_ABOUTBOX, AboutBox, VT_EMPTY, VTS_NONE)
END_DISPATCH_MAP()
/////////////////////////////////////////////////////////////////////////
// Карта повідомлень
BEGIN_EVENT_MAP(CButtonerCtrl, COleControl)
//{{AFX_EVENT_MAP(CButtonerCtrl)
EVENT_STOCK_CLICK()
//}}AFX_EVENT_MAP
END_EVENT_MAP()
/////////////////////////////////////////////////////////////////////////
// Сторінки властивостей
// ЗРОБИТИ: При необхідності додайте нові
// сторінки властивостей.
// Не забудьте збільшити значення лічильника!
BEGIN_PROPPAGEIDS(CButtonerCtrl, 1)
PROPPAGEID(CButtonerPropPage::guid)
END_PROPPAGEIDS(CButtonerCtrl)
/////////////////////////////////////////////////////////////////////////
// Ініциалізація фабрики класа і guid
IMPLEMENT_OLECREATE_EX(CButtonerCtrl, "BUTTONER.ButtonerCtrl.1",
0x6ae5a161, 0x9584, 0x11d0, 0x88,
0x60, 0x44, 0x45, 0x53, 0x54, 0, 0)
/////////////////////////////////////////////////////////////////////////
// Ідентифікатор бібліотеки типа і версія
IMPLEMENT_OLETYPELIB(CButtonerCtrl, _tlid, _wVerMajor, _wVerMinor)
/////////////////////////////////////////////////////////////////////////
// Ідентифікатори інтерфейсів
const IID BASED_CODE IID_DButtoner =
{ 0x6ae5a15f, 0x9584, 0x11d0, { 0x88, 0x60, 0x44, 0x45,
0x53, 0x54, 0, 0 } };
const IID BASED_CODE IID.DButtonerEvents =
{ 0x6ae5a160, 0x9584, 0x11d0, { 0x88, 0x60, 0x44, 0x45,
0x53, 0x54, 0, 0 } };
/////////////////////////////////////////////////////////////////////////
// Інформація типа для елемента
static const DWORD BASED_CODE _dwButtonerOleMisc =
OLEMISC_ACTIVATEWHENVISIBLE |
OLEMISC_SETCLIENTSITEFIRST |
OLEMISC_INSIDEOUT |
OLEMISC_CANTLINKINSIDE |
OLEMISC_RECOMPOSEONRESIZE;
IMPLEMENT_OLECTLTYPE(CButtonerCtrl,
IDS_BUTTONER, _dwButtonerOleMisc)
/////////////////////////////////////////////////////////////////////////
// CButtonerCtrl::CButtonerCtrlFactory::UpdateRegistry -
// додає або видаляє записи системного реєстра для CBoxerCtrl
BOOL CButtonerCtrl::CButtonerCtrlFactory::UpdateRegistry(
BOOL bRegister)
{
// Переконайтеся, що ваш елемент відповідає вимогам
// спільної потокової моделі. Подробиці наведені
// у документі MFC TechNote 64.
// Якщо елемент порушує вимоги спільної моделі,
// необхідно модифікувати наступний фрагмент
// програми і замінити другу параметр з
// afxRegApartmentThreading на 0.
if (bRegister)
return AfxOleRegisterControlClass(
AfxGetInstanceHandle(),
m_clsid,
m_lpszProgID,
IDS_BUTTONER,
IDB_BUTTONER,
afxRegApartmentThreading,
_dwButtonerOleMisc,
_tlid,
_wVerMajor,
_wVerMinor);
else
return AfxOleUnregisterClass(m_clsid,
m_lpszProgID);
}
/////////////////////////////////////////////////////////////////////////
// CButtonerCtrl::CButtonerCtrl - Конструктор
CButtonerCtrl::CButtonerCtrl()
{
InitializeIIDs(&IID_DButtoner, &IID_DButtonerEvents);
SetText("Нажми меня!");
// ЗРОБИТИ: ініциалізуйте дані екземпляра
// вашого елемента.
m_data =0;
}
/////////////////////////////////////////////////////////////////////////
// CButtonerCtrl::""CButtonerCtrl - деструктор
CButtonerCtrl::~CButtonerCtrl()
{
// ЗРОБИТИ: знищіть дані екземпляра вашого елемента.
}
/////////////////////////////////////////////////////////////////////////
// CButtonerCtrl::OnDraw - функція малювання
void CButtonerCtrl::OnDraw(CDC* pdc, const CRect& rcBounds,
const CRect& rcInvalid)
{
DoSuperclassPaint(pdc, rcBounds);
}
/////////////////////////////////////////////////////////////////////////
// CButtonerCtrl::DoPropExchange – підтримка стійкості
void CButtonerCtrl::DoPropExchange(CPropExchange* pPX)
{
ExchangeVersion(pPX, MAKELONG(_wVerMinor, _wVerMajor));
COleControl::DoPropExchange(pPX);
// ЗРОБИТИ: Викличте функції РХ_ для кажної стійкої
// властивості.
}
/////////////////////////////////////////////////////////////////////////
// CButtonerCtrl::OnResetState - сброс елемента у стан по
// замовчанню
void CButtonerCtrl::OnResetState()
{
COleControl::OnResetState();// Присвоює значення
// по замовчанню із DoPropExchange
// Скиньте будь-які інші параметри стану елемента
}
/////////////////////////////////////////////////////////////////////////
// CButtonerCtrl::AboutBox - відображення діалогового
// вікна About
void CButtonerCtrl::AboutBox()
{
CDialog dlgAbout(IDD_ABOUTBOX_BUTTONER);
dlgAbout.DbModal();
}
/////////////////////////////////////////////////////////////////////////
// CButtonerCtrl::PreCreateWindow – Зміна параметрів
// для CreateWindowEx
BOOL CButtonerCtrl::PreCreateWindow(CREATESTRUCT& cs)
{
cs.lpszClass = _T("BUTTON");
return COleControl::PreCreateWindow(cs);
}
/////////////////////////////////////////////////////////////////////////
// CButtonerCtrl::IsSubclassedControl – субкласований елемент
BOOL CButtonerCtrl::IsSubclassedControl()
{
return TRUE;
}
/////////////////////////////////////////////////////////////////////////
// CButtonerCtrl::OnOcmCommand – обробка командних повідомлень
LRESULT CButtonerCtrl::OnOcmCommand(WPARAM wParam,
LPARAM lParam)
{
#ifdef _WIN32
WORD wNotifyCode = HIWORD(wParam);
#else
WORD wNotifyCode = HIWORD(lParam);
#endif
// ЗРОБИТИ: Переключитись на wNotifyCode.
return 0;
}
/////////////////////////////////////////////////////////////////////////
// Обробники повідомлень CButtonerCtrl
void CButtonerCtrl::OnLButtonDown(UINT nFlags, CPoint point)
{
// ЗРОБИТИ: додайте код обробки повідомлення
// і/або викличте обробник по замовчуванню
FireClick();
m_data++;
COleControl::OnLButtonDown(nFlags, point);
}
void CButtonerCtrl::OnDataChanged()
{
// ЗРОБИТИ: додайте код для обробки повідомлень
// від елемента
SetModifiedFlag();
}
void CButtonerCtrl::Beep()
{
// ЗРОБИТИ: додайте код диспетчерської обробки
MessageBeep(MB_OK);
}
ButtonerappDlg.h і ButtonerappDlg.cpp
// ButtonerappDlg.h : заголовочний файл
//
//{{AFX_INCLUDES()
#include "buttoner.h"
//}}AFX_INCLUDES
#if !defined(AFX_BUTTONERAPPDLG_H__9F6EEC67_988A_11D0_8860_444553540000__INCLUDED_)
#define AFX_BUTTONERAPPDLG_H__9F6EEC67_988A_11D0_8860_444553540000__INCLUDED_
#if _MSC_VER >= 1000
#pragma once
#endif // _MSC_VER >= 1000
/////////////////////////////////////////////////////////////////////////
// Діалогове вікно CButtonerappDlg
class CButtonerappDlg : public CDialog
{
// Construction
public:
CButtonerappDlg(CWnd* pParent = NULL);
// Стандартный конструктор
// Данні діалогового вікна
//{{AFX_DATA(CButtonerappDlg)
enum { IDD = IDD_BUTTONERAPP_DIALOG };
CString m_text;
CButtoner m_buttoner;
//}}AFX_DATA
// Перевантаження
// Перевантажені віртуальні функції,
// сформовані ClassWizard-ом.
//{{AFX_VIRTUAL(CButtonerappDlg)
protected:
virtual void DoDataExchange(CDataExchange* pDX);
// Поддержка DDX/DDV
//}}AFX_VIRTUAL
// Реалізація
protected:
HICON m_hIcon;
// Сформовані функції карти повідомлень
//{{AFX_MSG(CButtonerappDlg)
virtual BOOL OnInitDialog();
afx_msg void OnSysCommand(UINT nID, LPARAM lParam);
afx_msg void OnPaint();
afx_msg HCURSOR OnQueryDragIcon();
afx_msg void OnClickButtonerctrl1();
DECLARE_EVENTSINK_MAP()
//}}AFX_MSG
DECLARE_MESSAGE_MAP()
};
//{{AFX_INSERT_LOCATION}}
// Microsoft Visual C++ буде вставляти додаткові
// оголошення перед попереднім рядком.
#endif // !defined(AFX_BUTTONERAPPDLG_H__9F6EEC67_988A_11D0_8860_444553540000__INCLUDED_)
// ButtonerappDlg.cpp : файл реалізації
//
#include "stdafx.h"
#include "Buttonerapp.h"
#include "ButtonerappDlg.h"
#ifdef _DEBUG
#define new DEBUG_NEW
#undef THIS_FILE
static char THIS_FILE[] = __FILE__;
#endif
/////////////////////////////////////////////////////////////////////////
// Діалогове вікно CAboutDlg, що виводиться по команді About
class CAboutDlg : public CDialog
{
public:
CAboutDlg();
// Данні діалогового вікна
//{{AFX_DATA(CAboutDlg)
enum { IDD = IDD_ABOUTBOX };
//}}AFX_DATA
// Перевантаження
// Перевантажені віртуальні функції,
// сформовані ClassWizard-ом.
//{{AFX_VIRTUAL(CAboutDlg)
protected:
virtual void DoDataExchange(CDataExchange* pDX);
// Підтримка DDX/DDV
//}}AFX_VIRTUAL
// Реалізація
protected:
//{{AFX_MSG(CAboutDlg)
//}}AFX_MSG
DECLARE_MESSAGE_MAP()
};
CAboutDlg::CAboutDlg() : CDialog(CAboutDlg::IDD)
{
//{{AFX_DATA_INIT(CAboutDlg)
//}}AFX_DATA_INIT
}
void CAboutDlg::DoDataExchange(CDataExchange* pDX)
{
CDialog::DoDataExchange(pDX);
//{{AFX_DATA_MAP(CAboutDlg)
//}}AFX_DATA_MAP
}
BEGIN_MESSAGE_MAP(CAboutDlg, CDialog)
//{{AFX__MSG_MAP(CAboutDlg)
// No message handlers
//}}AFX_MSG_MAP
END_MESSAGE_MAP()
/////////////////////////////////////////////////////////////////////////
// Діалогове вікно CButtonerappDlg
CButtonerappDlg::CButtonerappDlg(CWnd* pParent /*=NULL*/)
: CDialog(CButtonerappDlg::IDD, pParent)
{
//{{AFX_DATA_INIT(CButtonerappDlg)
m_text = _T(M");
//}}AFX_DATA_INIT
// Зверніть увагу на те, що в Win32 LoadIcon
// не вимагає подальшого виклику DestroyIcon
m_hIcon = AfxGetApp()->Loadrcon(IDR_MAINFRAME);
}
void CButtonerappDlg::DoDataExchange(CDataExchange* pDX)
{
CDialog::DoDataExchange(pDX);
//{{AFX_DATA_MAP(CButtonerappDlg)
DDX_Text(pDX, IDC_EDIT1, m_text);
DDX_Control(pDX, IDC_BUTTONERCTRL1, m_buttoner);
//}}AFX_DATA_MAP
}
BEGIN_MESSAGE_MAP(CButtonerappDlg, CDialog)
//{{AFX_MSG_MAP(CButtonerappDlg)
ON_WM_SYSCOMMAND()
ON_WM_PAINT()
ON_WM_QUERYDRAGICON()
//}}AFX_MSG_MAP
END_MESSAGE_MAP()
/////////////////////////////////////////////////////////////////////////
// Обробники повідомлень CButtonerappDlg
BOOL CButtonerappDlg::OnInitDialog()
{
CDialog::OnInitDialog();
// Додати команду "About..." у системне меню.
// Значення IDM_ABOUTBOX повинно знаходитись у діапазоні
// системних команд.
ASSERT((IDM_ABOUTBOX & 0xFFF0) == IDM_ABOUTBOX);
ASSERT(IDM_ABOUTBOX < 0xF000);
CMenu* pSysMenu = GetSystemMenu(FALSE);
if (pSysMenu != NULL)
{
CString strAboutMenu;
strAboutMenu.LoadString(IDS_ABOUTBOX);
if (!strAboutMenu.IsEmpty())
{
pSysMenu->AppendMenu(MF_SEPARATOR);
pSysMenu->AppendMenu(MF_STRING,
IDM_ABOUTBOX, strAboutMenu);
}
}
// Поставити значок для діалогового вікна. Бібліотека
// робить це автоматично, якщо головне вікно програми
// не є діалоговим.
SetIcon(m_hIcon, TRUE); // Встановити великий значок
SetIcon(m_hIcon, FALSE); // Встановити малий значок
// ЗРОБИТИ: додайте додаткову ініціалізацію
return TRUE; // повернути TRUE, якщо тільки ви
// не передаєте фокус елементу
}
void CButtonerappDlg::OnSysCommand(UINT nID, LPARAM lParam)
{
if ((nID & 0xFFF0) == IDM_ABOUTBOX)
{
CAboutDlg dlgAbout;
dlgAbout.DoModal();
}
else
{
CDialog::OnSysCommand(nID, lParam);
}
}
// Поставити значок для діалогового вікна. Бібліотека
// робить це автоматично, якщо головне вікно програми
// не є діалоговим.
void CButtonerappDlg::OnPaint()
{
if (IsIconic())
{
CPaintDC dc(this); // контекст пристрою для
// малювання
SendMessage(WM_ICONERASEBKGND,
(WPARAM) dc.GetSafeHdc(), 0);
// Вивести значок в центрі
// клієнтського прямокутника
int cxIcon = GetSystemMetrics(SM_CXICON);
int cyIcon = GetSystemMetrics(SM_CYICON);
CRect rect;
GetClientRect(&rect);
int x = (rect.Width() - cxIcon + 1) / 2;
int y = (rect.Height() - cyIcon + 1) / 2;
// Намалювати значок
dc.DrawIcon(x, y, m_hIcon);
}
else
{
CDialog::OnPaint();
}
}
// Викликається системою для отримання вказівки,
// відображаємого при перетаскуванні згорнутого вікна.
HCURSOR CButtonerappDlg::OnQueryDragIcon()
{
return (HCURSOR) m_hIcon;
}
BEGIN_EVENTSINK_MAP(CButtonerappDlg, CDialog)
//{{AFX_EVENTSINK_MAP(CButtonerappDlg)
ON_EVENT(CButtonerappDlg, IDC_BUTTONERCTRL1,
-600 /* Click */, OnClickButtonerctrl1, VTS_NONE)
//}}AFX_EVENTSINK_MAP
END_EVENTSINK_MAP()
void CButtonerappDlg::OnClickButtonerctrl1()
{
// ЗРОБИТИ: додайте код для оброби повідомлень
// від елемента
m_buttoner.Beep();
m_text.Format("свойство data = %ld",
m_buttoner.GetData());
UpdateData(false);
}
У цьому розділі ми дізналися багато нового і отримали уявлення про те, як створювати елементи ActiveX і малювати їх, як створювати їх на базі інших керуючих елементів Windows, як підтримувати події, методи і властивості ActiveX. Користуючись цими прийомами, ви зможете створювати власні елементи ActiveX і використовувати їх у своїх програмах. Наступний розділ присвячений налагодженню, і ця тема цілком логічно завершує матеріал посібника.
