3. Розрахунок і конструювання елементів збірного перекриття
Необхідно розрахувати і сконструювати елементи збірного перекриття (панель, ригель) та колону 1-го поверху.
Дані для проектування:
Розміри багатоповерхової промислової будівлі в плані (в осях) – 36,0х19,5 м.
Кількість поверхів –4.
Висота поверху – 4,2 м.
Нормативне тимчасове (корисне) навантаження на залізобетонне перекриття – 6 кН/м2.
Тип підлоги – плиткова.
Зовнішні стіни – з цегли.
Панелі – з круглими пустотами.
Ригелі – таврового перерізу.
Клас робочої поздовжньої арматури: плит – Ат-У, ригелів і колон – А-ІІІ, фундаменту – А-11.
Клас бетону – В20.
Умовний розрахунковий тиск на землю на глибині 2 м Rj =0,28 Мпа.
Місце будівництва – м. Харків.
Робочу поздовжню арматуру ригеля замінити менш міцною – А-11.
Згідно із завданням залежно від типу панелей перекриття (ребриста чи пустотна) затверджується і підлягає розрахунку один із варіантів, зображених на рис.1.

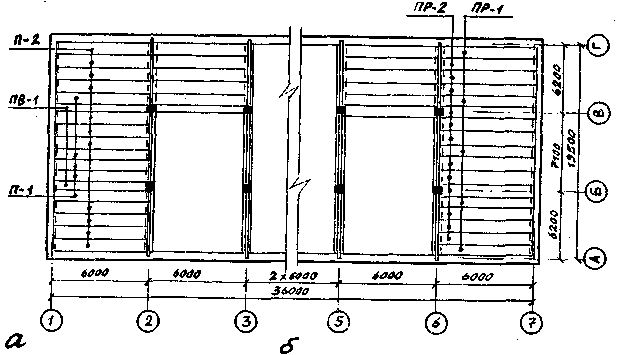

Рис. І. Варіанти схем збірного перекриття багатоповерхової промислової будівлі: а - пустотні панелі /П-І - 1000 мм; П-2 - 1200 мм; ПВ-І - панелі-вкладиші на ширину колони -400 мм/; б - ребристі панелі /ПР-І - 1000 мм; ПР-2-І200ш/
Перекриття виконується із збірних попередньо напружених залізобетонних панелей, укладених на ригелі. Опирання плит - шарнірне, стик ригеля з колоною - жорсткий.
3.1. Розрахунок збірної залізобетонної панелі перекриття з круглими пустотами
Дані для проектування:
згідно з завданням панель з круглими пустотами шириною 1,2 м (рис. 2) виготовляється з бетону класу В20 з урахуванням коефіцієнта умови роботи = 0,9:= 11,5. 0,9 = 10,35 МПа; = 0,9 х 0,9 = 0,81 МПа;= 15 МПа;= 1,4 МПа;= 2,7х І04 МПа (табл.. Д.З);
арматура поздовжня напружена класуА-У;= 680 МПа;= 785 МПа;= 1,9.10-5 МПа (табл. Д.4), для класу бетону В20 діаметр арматури має не перевищувати 18 мм (рекомендації щодо вибору класу бетону й арматури наведені в табл. Д.5);
зварні сітки плити, поперечна та монтажна арматура ребер класу Вр-І із звичайного арматурного дроту періодичного профілю при = 3 мм;= 375 МПа;= 270 МПа;
=1,7•10 5 МПа (див. табл. Д.4).

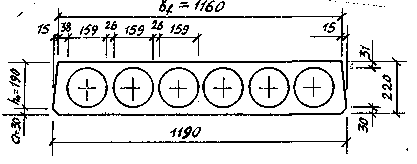

Рис. 2. Схема перерізу багатопустотної панелі перекриття
У панелі перекриття припустиме виникнення тріщин.
Панелі виготовляються в заводських умовах /агрегатно-поточна технологія виготовлення/ з прогрівом бетону при атмосферному тиску. Натягування арматури на упори здійснюється електротермічним способом. Обтискання бетону виконується при передаточній міцності = 11 МПа (див. табл.. Д.5).
3.2. Визначення розмірів, розрахункових прольотів, навантажень і зусиль панелі перекриття
Задамося розмірами перерізу ригеля, який згідно з даними для проектування /завдання/ взято таврового профілю.
Згідно з рекомендаціями для згинальних елементів беремо
70см;
= 0,3 . 70 20 см.
Розрахунковий проліт панелі залежить від профілю ригелів, які можуть мати прямокутну форму або таврову з поличкою зверху чи знизу (рис. З.а)
.

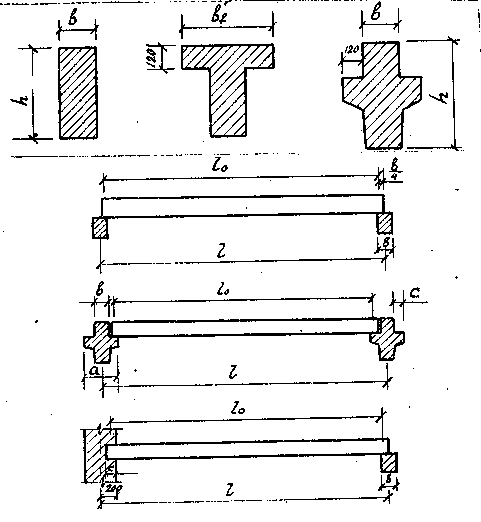

Рис. 3. Схеми розрахункових прольотів панелі перекриття при опиранні їх на ригелі, що мають різні профілі
перерізу
Для даного випадку, коли панелі спираються на полички (рис. З.в) ригелів, розрахунковий проліт
= 600 - 40 + 10 = 570 см,
де - відстань між осями ригелів /крок рам/,= 6 м;
- ширина нижньої полички ригеля;
- глибина закладки в стіну або спирання полички на ригель,= 10…12 см.
Для крайнього ряду, якщо панелі вільно опираються одним кінцем на стіну, розрахунковий проліт
см,
де 20 –відстань від розбивної осі до внутрішньої грані стіни, см.
Якщо розрахункові прольоти середніх і крайніх рядів панелей відрізняються між собою, то для подальшого розрахунку беруть панель з більшим розрахунковим прольотом.
Якщо ригель має прямокутну форму, розрахункові прольоти
(рис. 3,т);
(рис. 3,б).
Навантаження, що передаються на панель перекриття, складаються зі сталого (власна вага панелі, підлоги)і тимчасового (корисного), яке наведене в завданні на проектування. Приклад складання навантажень у табл..1.
Таблиця 1
Складання навантажень
Тип навантаження |
Навантаження, кн./м2 | |
нормативне при |
розрахункове при | |
Стала від ваги: 1м2 панелі перекриття = 3 кН (табл.Д.1) 1м2 плиткової підлоги = 1,4 кН (табл.Д.9) |
3 .1.0,95 = 2,85 1,4.1.0,95 = 1,33 |
3 .1,1.0,95 = 3,135 1,4 .1,3.0,95 = 1,729 |
Разом |
= 4,18 |
= 4,864 |
Тимчасова згідно з завданням = 6 кН/м2, у тому числі тривала - (тимчасова, зменшена на величину короткочасної) – 1,5 кН/м2 |
6.1.0,95 = 5,7 4,5.1.0,95 = 4,275
|
6 .1,2.0,95 = 6,84 = = |
Разом |
= 9,88 |
= 11,704 |
Примітка.Умовні позначення:
- коефіцієнт надійності за навантаженням (беруть в табл.. Д.6);- коефіцієнт надійності за призначенням конструкцій, для будівель класу П (об’єкти промислового, сільсько-господарського і житлово-цивільного призначення)=0,95.
Повне розрахункове навантаження при > 1 на 1 м погонної довжини панелі шириною 1,2 м
1,2= 11,704.1,2 = 14,045 кН/м.
Тривало діюче навантаження на 1м погонної довжини панелі шириною 1,2 м
= (4,18 + 4,275) . 1,2 = 10,146 кН/м.
Зусилля від розрахункового навантаження
кн..м.
кн
кн..м.
Висоту перерізу попередньо напружених панелей призначимо з умови
см.
Візьмемо см. Тоді робоча висота
см.
де - захисний шар;- передбачуваний діаметр повдовжньої арматури.
Для розрахунку беремо тавровий профіль. Виходячи з припущення, що нейтральна вісь пройде в межах полички, вважаємо, що ширина полички порівнює ширині панелі: =116 см (див. рис. 2). При цьому має виконуватись умова
>,
де - висота полички,
см
- діаметр пустоти,160 мм.
Ширина ребра тавра
= 116 – 6.16 = 20 см,
де 6 – кількість пустот панелі.
Якщо панель з овальними пустотами, то кількість пустот буде іншою (табл.. Д.1). Наприклад, для панелі шириною 120 см
= 116 – 2.52 = 12 см,
де – довжина пустоти.
Розрахунок міцності нормального перерізу
Установлюємо розрахунковий випадок для таврового профілю:
57 кН .м <=
= 10,35 (01) .3.116 (19-0,5.3) = 6303 кН .см = 63,03 кН .м.
Умова задовольняється, тому межа стислої зони бетону знаходиться в поличці тавра. Якщо умова не задовольняється (>), то нейтральна вісь перетинає ребро тавра, що для багатопустотних плит не припускається. У цьому випадку рекомендується збільшити висоту панелі або клас бетону.
Таким чином, розрахунок виконуємо як для прямокутного перерізу шириною =116 см.
Знаходимо
.
Щоб панель не переармовувати і, таким чином, заключити необхідність ставлення арматури у стислій зоні бетону, має виконуватись умова
,
де - відносна висота стислої зони (знаходиться в табл..Д.7), при=0,132 маємо= 0,14;= 0,93;- гранична відносна висота стислої зони.
Щоб визначити , необхідно знайти допоміжні величини:
- 0,008= 0,85-0,008.10,35 = 0,767;
- коефіцієнт, для важкого бетону=0,85.
Попереднє напруження в арматурі знаходимо з умов
;.
При натягуванні стержневої арматури електротермічним методом припустиме відхилення попереднього напруження від заданого
МПа,
де - довжина напруженого стержня, яка дорівнює 1,05 довжини панелі (див. рис. 3.в);
= 600 – 40 + 2 . 10 = 580 см.
Попереднє напруження в арматурі має не перевищувати значення, яке знаходиться в першої нерівності, тобто
= 785 - 90 = 695 МПа.
Беремо = 600 МПа. Визначаючи граничну відносну висоту стислої зони, попереднє напруження в арматурі необхідно вводити в розрахунок з коефіцієнтом точності натягування
,
де ;
- число стержнів напруженої арматури, для даного випадку орієнтовно взято 4 стержні.
Визначаємо
= 680 + 400 – 660 (1- 0,113) = 570 МПа.
При = 0,9= 500 МПа гранична відносна висота стисної зони бетону
.
Перевіримо записану раніше умову:
=0,57 – умова виконується.
Коефіцієнт умови роботи арматури
,
де - граничне значення коефіцієнта, яке залежить від класу арматури, для А-ІУ=1,2 ; для А-У, Ат-У, В-11, К-7 і К-19=1,15; для А-УІ, Ат-УІ=1,1.
У даному випадку коефіцієнт умови роботи перевищує граничне значення:
= 1,22 >= 1,15.
Тому беремо = 1,15.
Площа попередньо напруженої арматури
см2
за сортаментом беремо 4 Ø 12 Ат-У (табл. Д.8) зсм2.
Якщо умова не виконується (), то необхідно збільшити розміри (висоту) конструкції та клас бетону або поставити стиснуту ненапружену арматуру.
