Креслення вузлів металевих конструкцій
На кресленнях вузлів металевих конструкцій наводять принципові вирішення вузлів, що забезпечують роботу розрахункової схеми будівлі або споруди.
На кресленнях вузлів необхідно зображувати елементи, що сходяться у вузлі, з вказівкою прив’язок| до координаційних осей, осей елементів, поверхонь деталей, відміток верху або низу елементів| конструкції.
Приклад виконання креслення вузла наведений на малюнку 3.20.
На кресленнях вузлів наводять примикаючі елементи конструкцій, що не розробляються в наведених робочих кресленнях КМ, з вказівкою їх розмірів, прив'язок і інших вимог, необхідних для| розробки деталіровочних| креслень марки КМД.
Прості вузли конструкцій, що не вимагають пояснення, в кресленнях не наводять.
На кресленнях вузлів (на стадіях «робочий проект» і «робоча документація») вказують:
- зусилля, що діють в елементах (якщо вони не обумовлені у відомості| елементів);
- прив'язки до координаційних осей;
- товщина деталей;
- розміри зварних швів;
- типи, класи міцності, число, діаметри і кроки болтів або заклепок;
- вимоги до оброблюваних поверхонь;
- перетини, найменування і марки металу деталей, не обумовлені у відомості| елементів;
- технічні вимоги.
Розміри зварних швів, число і кроки болтів або заклепок не вказують, якщо вони визначаються при розробці деталіровочних| креслень марки КМД.
Рис. 3.20. Приклад креслення| вузла|
Специфікації металопрокату
Специфікацію металопрокату і виробів (СМ) складають за схемами розташування елементів| на листах будь-якого формату і виконують за формою 1. Розмір формату СМ залежить від числа рядків в графі «Маса металу по елементах конструкцій».
СМ складають на кожен вид елементів конструкцій без врахування відходів на обробку і маси наплавленого металу.
Для об'єктів будівництва з поетапним випуском комплектів робочих креслень КМ складають СМ на кожну чергу будівництва.
На основі СМ складають за формою 13 звідну специфікацію металопрокату і виробів (СМС).
СМ і СМС допускається об'єднувати в окрему збірку (ССМ) з титульним аркушем по ГОСТ 21.110 і окремим змістом.
Кожній СМ, СМС і ССМ привласнюють позначення, до складу якого включають: базове позначення|, що встановлюється по системі, що діє в організації, і (через крапку) — шифр СМ, СМС або ССМ і порядковий номер специфікації.
Приклади позначень СМ, СМС і ССМ: 3 — 1824 — 403 — КМ.СМ16, де 3 — номер відділу-розробника; 1824 — номер майданчика будівництва; 403 — номер будівлі по експлікації| на генплані; КМ — марка основного комплекту креслень КМ.
Специфікації (СМ, СМС і ССМ) записують у відомість| документів, що додається.

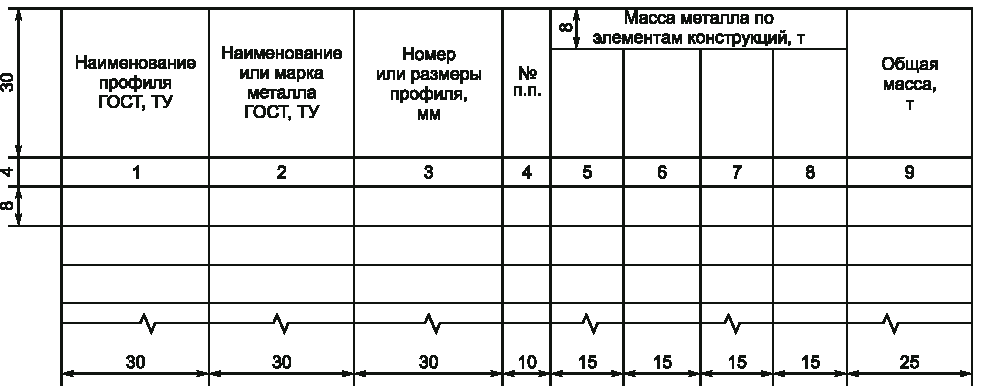

Форма 13. Специфікація металопрокату|
Умовні графічні зображення будівельних конструкцій і їх елементів
Загальні умовні позначення (по дсту б а.2.4-7-95)
Таблиця 4.1
Загальні умовні| позначення| архітектурно-конструктивних| елементів|
|
Найменування
|
Зображення
| |
|
У плані
|
У розрізі
| |
|
1. Перегородка із склоблоків| Примітка. На кресленнях в масштабі 1:200 і дрібніше допускається позначення всіх видів перегородок однією суцільною товстою основною лінією
|
|
|
|
2. Отвори 2.1. Отвір (проектний без заповнення)
|
|
|
|
2.2. Отвір, що підлягає пробивці в існуючій стіні, перегородці, покритті, перекритті
|
|
|
|
2.3. Отвір в існуючій стіні, перегородці, покритті, перекритті, що підлягає закладенню Примітка. У пояснюючому написі замість багатокрапки вказують матеріал закладки
|
|
|
|
2.4. Отвори: а) без чверті
|
|
|
|
б) з чвертю
|
|
|
|
в) у масштабі 1:200 і дрібніше, а також для креслень елементів конструкції заводського виготовлення
|
|
|
|
3. Пандус Примітка. Ухил пандуса вказують в плані у відсотках (наприклад 10,5 %) або у вигляді відношення висоти і довжини (наприклад 1:7). Стрілкою на плані вказаний напрям спуску.
|
|
|
|
4. Сходи 4.1. Сходи металеві: а) вертикальні
|
|
|
|
б) похилі
|
|
|
|
4.2. Сходи:
|
|
У масштабі 1:50 і більше
|
|
а) нижній марш
|
|
|
|
б) проміжні марші
|
|
У масштабі 1:100 і дрібніше, а також для схем розташування елементів збірних конструкцій
|
|
в) верхній марш
Примітка. Стрілкою вказаний напрям підйому маршу
|
|
|
|
5. Елемент існує, підлягає розбиранню
|
| |
|
6. Вимощення
|
|
|
|
7. Колона: а) залізобетонна: суцільного перерізу двохгілкова
|
|
|
|
б) металева: суцільного перерізу двохгілкова
Примітка. Зображення А — для колон без консолі, Б і В — для колон з консоллю
|
|
|
|
8. Ферма Примітка. Зображення А — для ферми залізобетонною, Б — для ферми металевої
|
|
|
|
9. Плита, панель
|
|
|
|
10. Зв'язок металевий:
а) одноплощинна: вертикальна
|
|
|
|
горизонтальна
|
|
|
|
б) двохплощинна
|
|
|
|
в) тяжі
|
|
|
Таблиця 4.2
Умовні позначення| елементів| заповнення| дверних| та віконних| пройомів|
|
Найменування
|
Зображення
|
|
11. Двері, ворота 11.1. Двері однопільні
|
|
|
11.2. Двері двопільні
|
|
|
11.3. Двері, подвійні однопільні
|
|
|
11.4. Ті ж, двопільні
|
|
|
11.5. Двері однопільні з полотном, що коливається (права або ліва)
|
|
|
11.6. Двері двопільні з полотнами, що коливаються
|
|
|
11.7. Двері (ворота) відкочуючіся однопільні
|
|
|
11.8. Двері {ворота) розсувні двопільні
|
|
|
11.9. Двері (ворота) підіймальні
|
|
|
11.10. Двері складчасті
|
|
|
11.11. Двері, що обертаються
|
|
|
11.12. Ворота підіймально-поворотні
|
|
|
12. Імпости віконні 12.1. Імпости з бічним підвісом, що відкривається всередину
|
|
|
12.2. Те ж, що відкривається назовні
|
|
|
12.3. Імпост з нижнім підвісом, що відкривається всередину
|
|
|
12.4. Те ж, що відкривається назовні
|
|
|
12.5. Імпост з верхній підвісом, такий, що відкривається всередину
|
|
|
12.6. Те ж, що відкривається назовні
|
|
|
12.7. Імпост з середнім підвісом горизонтальним
|
|
|
12.8. Те ж, вертикальним
|
|
|
12.9. Розсувний імпост
|
|
|
12.10. Імпост з підйомом
|
|
|
12.11. Глухий імпост
|
|
|
12.12. Імпост з бічним підвісом або з нижнім підвісом, що відкривається| всередину Примітка. Вершину знаку (зображеного штрихами) направлять до обв'язування, на яке не навішують імпост
|
|
Таблиця 4.3
Умовні позначення| вентиляційних| мереж в стінових| конструкціях|
|
Найменування
|
Зображення в масштабах
| |
|
1:50 і 1:100 (у масштабі 1:200 не зображують)
| ||
|
15. Канали димові і вентиляційні 15.1. Вентиляційні шахти і канали (зліва) 15.2. Димарі (тверде паливо) (справа)
|
|
|
|
15.3. Димарі (рідке паливо) (зліва) 15.4. Газовідвідні труби (справа)
|
|
|
