5. КОМП’ЮТЕРНЕ МОДЕЛЮВАННЯ
5.1 Регулятор з використанням затримок на вході
Нейронна мережа ANFIS є в принципі безінерційною, але для рішення задачі побудови моделі динамічної системи потрібно створити штучні умови розпізнавання мережею часових залежностей в знімаються даних. Саме цьому завданню служить створення штучних ліній запізнювання на один (або кілька) кроків квантування координати об'єкта регулювання.
Эксперимент1.
Система логічного виводу Сугено 0 порядку. Помилка вивчення 0.013. Bell (4 f/input)
Без масштабування при вивченні.
Амплітуда сигналу керування при вивченні 0.28.
sol l en
M
w1
3.5 T sum.s+1
1 T m.s
1
T fi der.s
beta1
-K-
1
w2
T L.s
beta2
t
Cl ock
INPUT ANFIS T RAIN
OUT ANFIS T RAIN
In1
In2
T rai n Vector

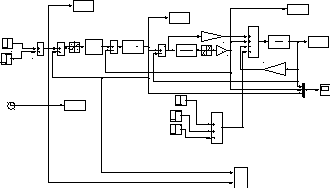

Рис. 5.1.1 структурна схема при навчанні. Зворотній модель будується в принципі тільки для двигуна, оскільки регулювання будується за швидкістю перший маси, вплив другої маси враховується як момент навантаження, пов'язаний з величиною швидкості двигуна. Це обгрунтовано тим, що: 1. Замикання зворотного зв'язку за швидкістю другого маси часто вимагає застосування спеціальних засобів вимірювання, так у випадку, коли швидкість другого маси є лінійною - це вимагає застосування дорогого датчика лінійної швидкості.
2. Побудова моделі тільки для двигуна фактично спрощує завдання апроксимації перехідної функції динамічної системи, так як в контур регулювання захоплюються тільки два інтегратора, замість чотирьох, як було б при використанні швидкості друге маси.

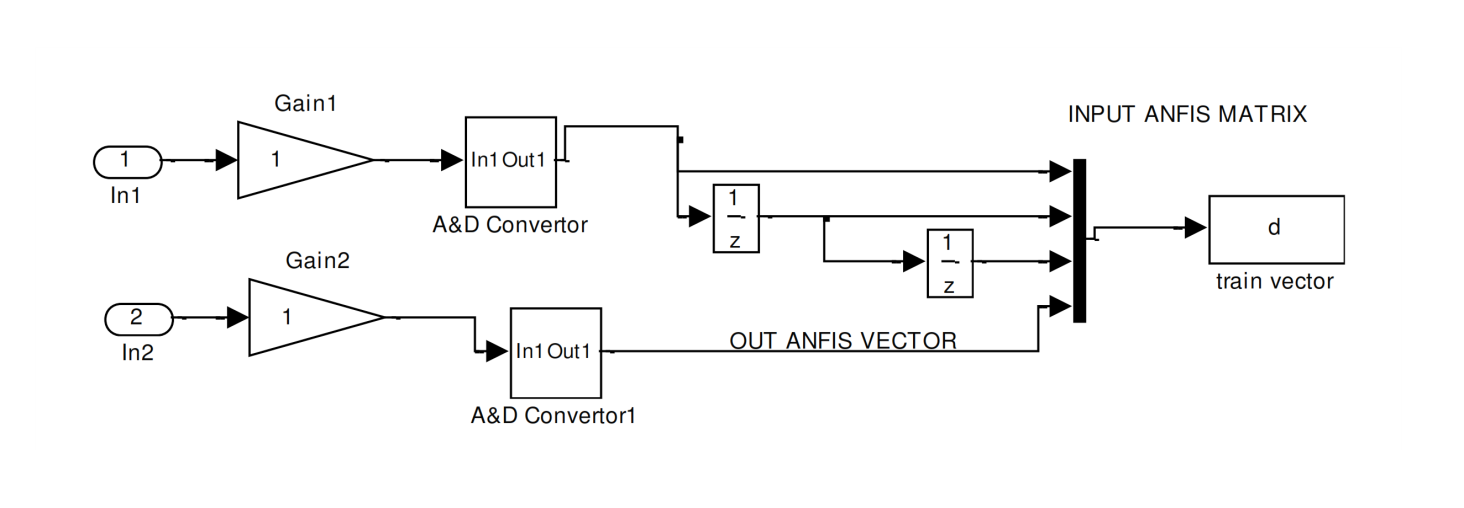

Вектор навчання d сформований за схемою 5.1.2 складається з трьох вхідних величин: реального значення швидкості першої маси, затриманого на один крок квантування швидкості, і швидкості, затриманої на два кроки квантування. Останній компонент вектора навчання - цільової вихід нейрон фазі регулятора. Така структура навчальної множини потрібна пакетом
МАТЛАБ.
Рис. 5.1.3 Перехідний процес швидкостей і моменту. Як видно за графіком перехідного процесу в системі з затримками проявляється придушення коливань швидкості при набиранні навантаження в сталому режимі роботи, а так само різке зменшення перерегулювання швидкості першого і другого мас.
73
sol l en
M
w1
1
0.3s+1
In1
In2
Out1
3.5 T sum.s+1
1 T m.s
1
T fi der.s
beta1
-K-
1
w2
T L.s
Subsystem
beta2
t
Cl ock
Рис. 5.1.4.Структурная схема системи управління На даній схемі субсистемами зображений фази регулятор з двома входами. Розподіл входів мережі у фазі навчання і в робочій фазі наведені в таблиці 5.1.1
Таблиця 5.1.1 Розподіл входів мережі при навчанні і в роботі.
Фаза вивчення |
Фаза роботи |
Вхід без затримок |
Вхід керуючого сигналу |
Вхід , с затримкою на 1 крок |
Зворотній зв’язок з затримкою на 1 крок |
Вхід с затримкою на 2 кроки і більше |
Зворотній зв’язок, з затримкою на 2 і більше кроків |
Експеримент 2. Система Сугено 0 порядку file_apr1.Функціі приналежності gauss Число функцій на вхід 3.Кількість входів 3. Помилка навчання 0.0228 Вимірюється величина - швидкість двигуна.
1
In1
Рис. 5.1.5 Структурна схема нейро фазі регулятора з використанням затримок на вході.
1
0.8
0.6
0.4
0.2
0
-0.2
0 1 2 3 4 5 6 7
Рис. 5.1.6 Графік перехідного процесу швидкості двигуна , при плавному сигналі завдання. Коефіцієнти підсилення на входах мережі дорівнюють k1 = k2 = k3 = 1 , на виході мережі k4 = 10 . На рис. 5.6.6 представлений графік перехідного процесу швидкості двигуна при плавному сигналі управління . Рис. 5.1.7 . показує вплив коефіцієнта посилення на виході мережі на вид перехідного процесу , як видно , збільшення цього коефіцієнта в бік збільшення сприяє придушення коливань в керованій системі . У той же час зниження цього коефіцієнта провокує виникнення коливань швидкості першого , і відповідно , друге мас . Це випливає з коливань пружного моменту. На практиці потрібно прагнути уникати подібних процесів, бо вони призводять прискореного зносу механічної системи .
w1/wn
1.2
1
0.8
0.6
0.4
0.2
0
-0.2
k4=100
k4=10
soll=1
k4=1
k4=3
t,c 7
Рис. 5.1.7 Залежність перехідного процесу швидкості двигуна від коефіцієнта посилення на виході регулятора.
wm/wn
1.6
1.4
1.2
1
0.8
0.6
0.4
0.2
0
-0.2
-0.4
k1=1
k2=k3
10
k4
=5...
=10
k1=1
k2=k3=0.1
k
4=10
k1=1
k2=k3=1
k4=10
s
oll
Рис. 5.1.8. Зміна форми перехідного процесу швидкості при зміні коефіцієнтів зворотного зв'язку к2, к3. Як ми бачимо, зниження коефіцієнтів зворотного зв'язку сприяє збільшенню амплітуди коливань швидкості, проте не відбивається на числі коливань, і їх формі. При збільшенні коефіцієнтів підсилення в зворотних зв'язках ми бачимо зростання величини сталого значення швидкості першої маси (рис. 5.1.8).
Експеримент 3. Система Сугено 0 порядку file_apr2. Функції належності bell Число функцій на вхід 4. Кількість входів 4. Помилка навчання 0.014. Вимірюється величина - швидкість двигуна.
1
In1
2
In2
Gai n3
1
Gai n1
1
Gai n2
In1 Out1
In1 Out1
A&D Convertor 1 z
In1 Out1
Gai n4
1 1
A&D Convertor1 1 1
Out1
3 1 In1 Out1
Fuzzy Logi c
A&D Convertor2
In3
4
Gai n5
1 In1 Out1
z z
A&D Convertor3
1 1 1
Control l er
In4
z z z
A&D Convertor4
Рис. 5.1.9 Структурна схема регулятора з чотирма входами.
0.3
0.25
0.2
0.15
0.1
0.05
0
-0.05
-0.1
0 1 2 3 4 5 6 7
Рис. 5.1.9 Пуск розімкнутої системи управління , затримані входи замкнуті на вхідний сигнал управління . Як можна помітити з рис. 5.1.10 , навіть розімкнутий варіант управління має значне перерегулювання і статичну помилку за збуренням . Це пояснюється тим що мережа проявляє властивості « перенавчання » , тобто вона має надлишкову структуру в порівнянні з об'єктом регулювання і тому замість апроксимації і згладжування самого об'єкта управління , мережа є сама джерелом коливань . Це особливо видно при замиканні зворотного зв'язку на рис. 5.1.11 .
1.5
1
0.5
0
-0.5
-1.5
Рис. 5.1.1 Перехідний процес швидкості двигуна при замиканні зворотного зв'язку з тими ж коефіцієнтами, які були використані під час навчання. Система з чотирма входами.
Эксперимент 4. Система Сугено 0 порядка. Функции принадлежності treug
Число функцій на вхід 7
Кількість входів 2
Помилки вивчення 0.023
Вимірювання величини. Швидкість двигуна.
Gai n3
1
In1
2
In2
1
Gai n1
1
In1 Out1
