Деталирование
Задание 2.5. По заданному сборочному чертежу выполнить рабочие чертежи двух деталей. Задание по своему варианту получить из альбома заданий для деталирования сборочных чертежей2. Выданные чертежи должны быть приложены к представляемой работе.
Указания к выполнению задания 2.5.
Внимательно рассмотреть сборочный чертеж, прочитав основную надпись, спецификацию и текст, содержащийся на поле чертежа, уяснить назначение изображенного изделия.
Проследить по всем видам чертежа контуры заданных деталей. Наметить для каждой из них число изображений, наметить разрезы и сечения. Сделать наброски деталей, подлежащих вычерчиванию. Оценить масштабы чертежей.
2Боголюбов С.К. Чтение и деталирование сборочных чертежей. Альбом. Учебное пособие для машиностроительных техникумов. – 2-е изд., перераб. и доп. – М.: Машиностроение, 1986. – 84 с.
Выполнить тонкими линиями чертежи заданных деталей. Нанести выносные и размерные линии. Выполнить разрезы и сечения и заштриховать их.
Нанести цифровые значения размеров. Неуказанные, недостающие размеры деталей можно определить измерением на сборочном чертеже элементов видов детали, при этом необходимо учитывать как «масштаб», так и масштаб изготовления чертежа множительной техникой, сопоставив какой-либо указанный размер с фактически изображенной величиной. Необходимо согласовать размеры получаемые вычислением по измеренным на чертеже с ГОСТ 6636-69 «Нормальные линейные размеры», делая округления с целью приближения к рекомендуемым стандартом числам, размеры резьбовых деталей должны быть согласованы с имеющимися стандартными. Проставить шероховатости поверхностей и указать предельные отклонения размеров.
Внимательно просмотреть выполненные чертежи и аккуратно обвести все линии.
Заполнить основную надпись.
Пример выполнения задания 2.5показан на рисунках 2.12, 2.13.
Рисунок 2.12 – Сборочный чертеж муфты зубчатой для деталирования

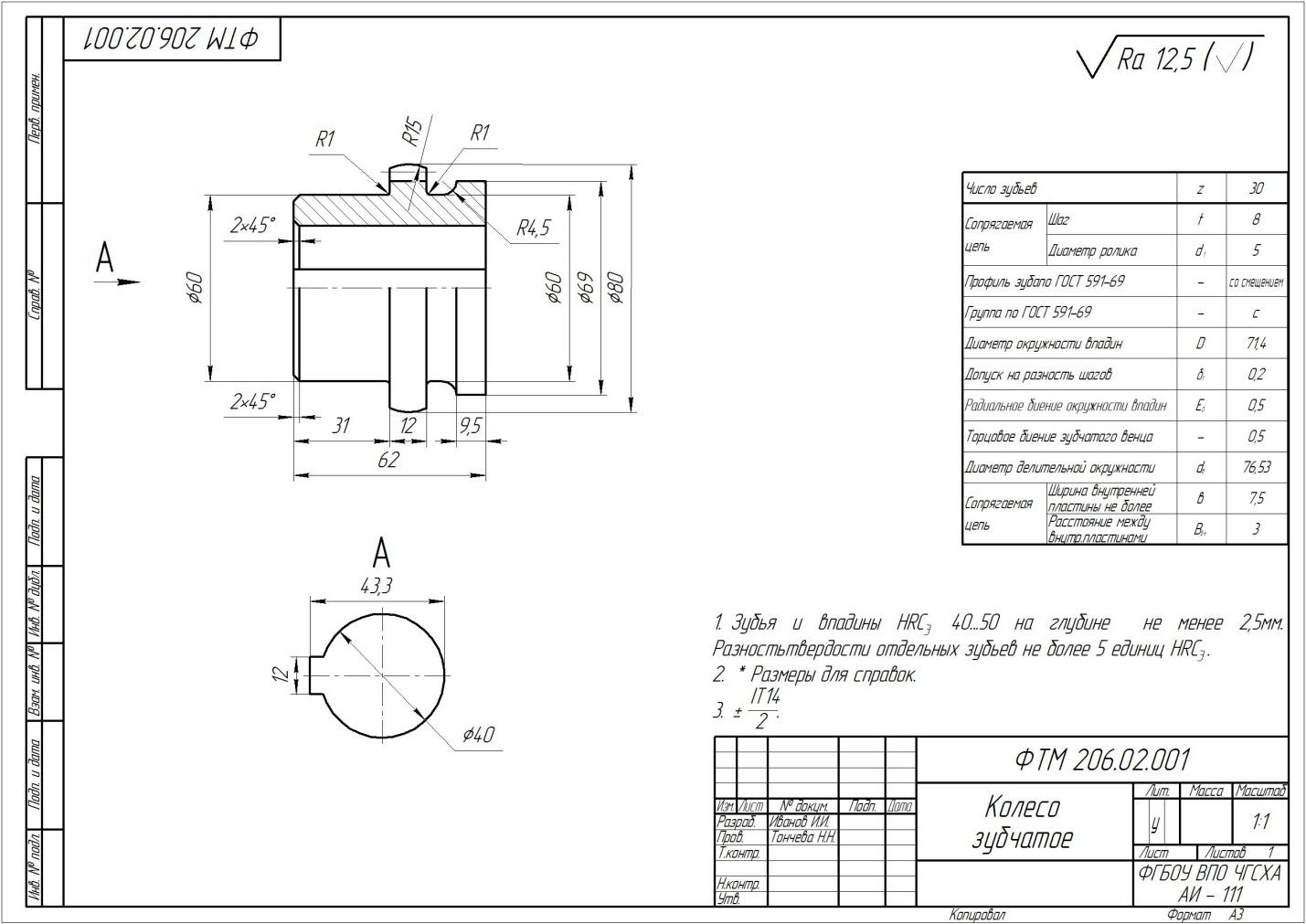

Рисунок 2.13 – Рабочий чертеж колеса зубчатого, выполненного по сборочному чертежу муфты зубчатой
Варианты задания 2.5приведены в таблице 2.5.
Таблица 2.5 – Варианты задания 2.5
|
№ п/п |
Сборочный чертеж |
Выполнить рабочие чертежи деталей |
|
1 |
МЧ 00.01.00.00 СБ Опора |
поз.1 – Корпус, поз.2 – Крышка |
|
2 |
МЧ 00.02.00.00 СБ Выключатель подачи топлива |
поз. 2 – Штуцер, поз. 4 – Игла |
|
3 |
МЧ 00.03.00.00 СБ Кран сливной |
поз. 2 – Пробка, поз. 3 – Крышка |
|
4 |
МЧ 00.04.00.00 СБ Зажим гидравлический |
поз. 2 – Винт, поз. 5 – Гайка |
|
5 |
МЧ 00.05.00.00 СБ Клапан предохранительный |
поз. 2 – Седло, поз. 4 – Винт |
|
6 |
МЧ 00.06.00.00 СБ Прижим гидравлический |
поз. 1. – Корпус, поз. 4 – Поршень |
|
7 |
МЧ 00.07.00.00 СБ Призма раздвижная |
поз. 1. – Корпус, поз. 4 – Винт |
|
8 |
МЧ 00.08.00.00 СБ Клапан перепускной |
поз. 1 – Корпус, поз. 2 – Крышка |
Продолжение таблицы 2.5
|
9 |
МЧ 00.09.00.00 СБ Отводка |
поз. 4 – Винт, поз. 5 – Рычаг |
|
10 |
МЧ 00.10.00.00 СБ Зажим гидравлический поворотный |
поз. 1 – Корпус, поз. 6 – Штырь |
|
11 |
МЧ 00.11.00.00 СБ Ролик поддерживающий |
поз. 2 – Ролик, поз. 7 – Вал |
|
12 |
МЧ 00.12.00.00 СБ Цилиндр пневматический |
поз. 2 – Крышка, поз. 5 – Шток |
|
13 |
МЧ 00.13.00.00 СБ Обойма |
поз. 1 – Вилка, поз. 6 – Ось |
|
14 |
МЧ 00.14.00.00 СБ Тиски гидравлические универсальные |
поз. 2 – Поршень, поз. 4 – Винт |
|
15 |
МЧ 00.15.00.00 СБ Кондуктор |
поз. 1 – Корпус, поз. 7 – Рукоятка |
|
16 |
МЧ 00.16.00.00 СБ Ролик |
поз. 1 – Кронштейн, поз. 5 – Ось |
|
17 |
МЧ 00.17.00.00 СБ Клапан пусковой |
поз. 3 – Клапан, поз. 4 – Колпак |
|
18 |
МЧ 00.18.00.00 СБ Тиски |
поз. 2 – Губка подвижная, поз. 5 – Винт |
|
19 |
МЧ 00.19.00.00 СБ Клапан сетевой обратный |
поз. 2 – Крышка, 3 – Ниппель |
|
20 |
МЧ 00.20.00.00 СБ Клещи |
поз. 2 – Траверса, поз. 3 – Вилка |
|
21 |
МЧ 00.21.00.00 СБ Кран двухходовой |
поз. 2 – Пробка, поз. 3 – Ключ |
|
22 |
МЧ 00.22.00.00 СБ Прихват передвижной |
поз. 2 – Поршень, поз. 4 – Болт |
|
23 |
МЧ 00.23.00.00 СБ Клапан механический |
поз. 3 – Шток, поз. 8 – Крышка |
|
24 |
МЧ 00.24.00.00 СБ Приспособление для фрезерования |
поз. 2 – Болт, поз. 3 – Прихват |
|
25 |
МЧ 00.25.00.00 СБ Клапан |
поз.2 – Крышка, поз. 5 – Шпиндель |
|
26 |
МЧ 00.26.00.00 СБ Цилиндр гидравлический |
поз. 2 – Стакан, поз. 4 – Поршень |
|
27 |
МЧ 00.27.00.00 СБ Маслоуказатель |
поз. 1 – Корпус, поз. 4 – Клапан |
|
28 |
МЧ 00.28.00.00 СБ Насос ручной |
поз. 3 – Крышка, поз. 9 – Ручка |
|
29 |
МЧ 00.29.00.00 СБ Тяга |
поз. 2 – Серьга, поз. 5 – Ось |
|
30 |
МЧ 00.30.00.00 СБ Губка тисочная |
поз. 3 – Ползун, поз. 4 – Винт |
