Пересечение двух плоскостей 14
Задание 1.2 (Эпюр 1). Построить линию пересечения треугольников, определить видимость сторон одного из треугольников относительно плоскости другого треугольника на горизонтальной и фронтальной проекциях. Определить угол наклона указанного в варианте треугольника к горизонтальной или фронтальной плоскости проекций.
Пример решения задания 1.2 (Эпюра 1).
Линия пересечения (MN) треугольников П(ΔАВС) и Р(ΔDEF) строится по точкам пересечения сторон одного треугольника с плоскостью другого треугольника, т.е. эта задача сводится к теме: «Пересечение прямой с плоскостью».
Выбрав вариант компоновки эпюр на формате А3 строят проекции вершин треугольников П(ΔАВС) и Р(ΔDEF) по заданным координатам в системе плоскостей проекций П1и П2(рисунок 1.3).
Определение точки М пересечения прямой (АВ) с плоскостью Р(ΔDEF) видимости прямой (АВ) относительно треугольника Р(ΔDEF) (рисунок 1.4).
а) вводим вспомогательную плоскость Ф – горизонтально-проецирующую (она задана горизонтальным следом Ф1).
б) строим линию пересечения вспомогательной плоскости Ф с плоскостью Р(ΔDEF): с плоскостью Р(ΔDEF) вспомогательная плоскость Ф пересекается по линии (12).
Плоскость проходит через прямую (АВ) и пересекает плоскость треугольника Р(ΔDEF) по линии (12). На горизонтальной проекции в пересечении проекций (D1E1) и (D1F1) с горизонтальным следом находим горизонтальную проекцию (1121) линии пересечения вспомогательной плоскости Ф с плоскостью Р(ΔDEF). По ней построим фронтальную проекцию (1222). линии пересечения вспомогательной плоскости Ф с плоскостью Р(ΔDEF).
в) отмечаем фронтальную проекцию точки М2пересечения фронтальных проекций (1222) и (А2В2). По ней построена горизонтальная проекция М1на горизонтальной проекции (А1В1).
Видимость прямой (АВ) относительно треугольника Р(ΔDEF) определена по конкурирующим точкам: видимость на горизонтальной плоскости проекций определена по горизонтально конкурирующим точкам 1,5; видимость на фронтальной плоскости проекций определена по фронтально конкурирующим точкам 6,7.
15

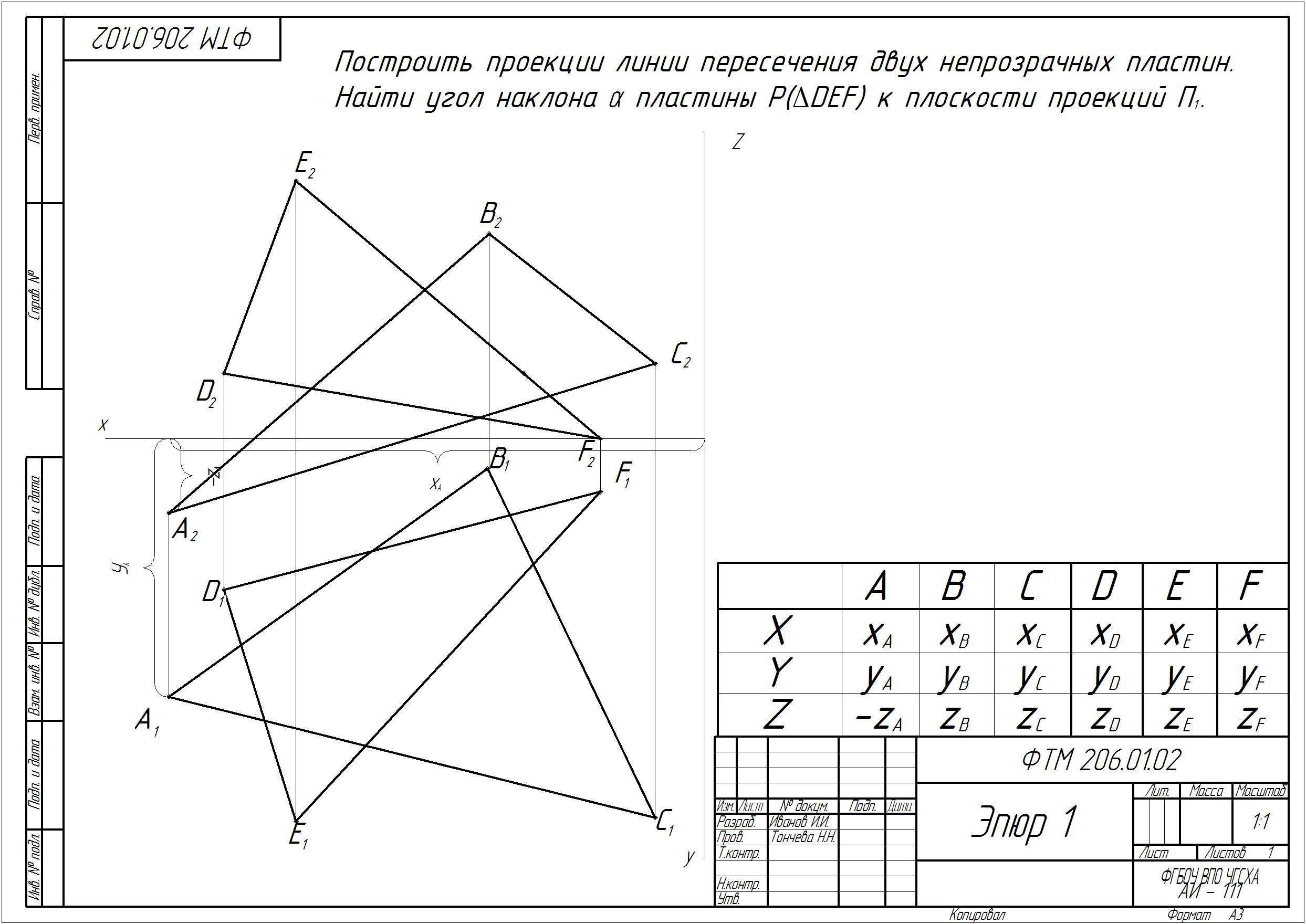

Рисунок 1.3 – Результат построения проекций треугольников по заданным координатам
16
Рисунок 1.4 – Определение точки М пересечения прямой (АВ) с плоскостью Р(ΔDEF)
Определение точки Nпересечения прямой (EF)cплоскостью П(ΔАВС) и линии пересечения (MN) треугольников П(ΔАВС) и Р(ΔDEF) (рисунок 1.5).
17
а) вводим вспомогательную плоскость Т – фронтально-проецирующую (она задана фронтальным следом Т2).
б) строим линию пересечения вспомогательной плоскости Т с плоскостью П(ΔАВС): с плоскостью П(ΔАВС) вспомогательная плоскость Т пересекается по линии (34).
Плоскость проходит через прямую (EF) и пересекает плоскость треугольника П(ΔАВС) по линии (34). На фронтальной проекции в пересечении проекций (А2В2) и (А2С2) с фронтальным следом находим фронтальную проекцию (3242) линии пересечения вспомогательной плоскости Т с плоскостью П(ΔАВС). По ней построим горизонтальную проекцию (3141) линии пересечения вспомогательной плоскости Т с плоскостью П(ΔАВС).
в) отмечаем горизонтальную проекцию точки N1пересечения горизонтальных проекций (3141) и (E1F1). По ней построена фронтальная проекцияN2на фронтальной проекции (E2F2).

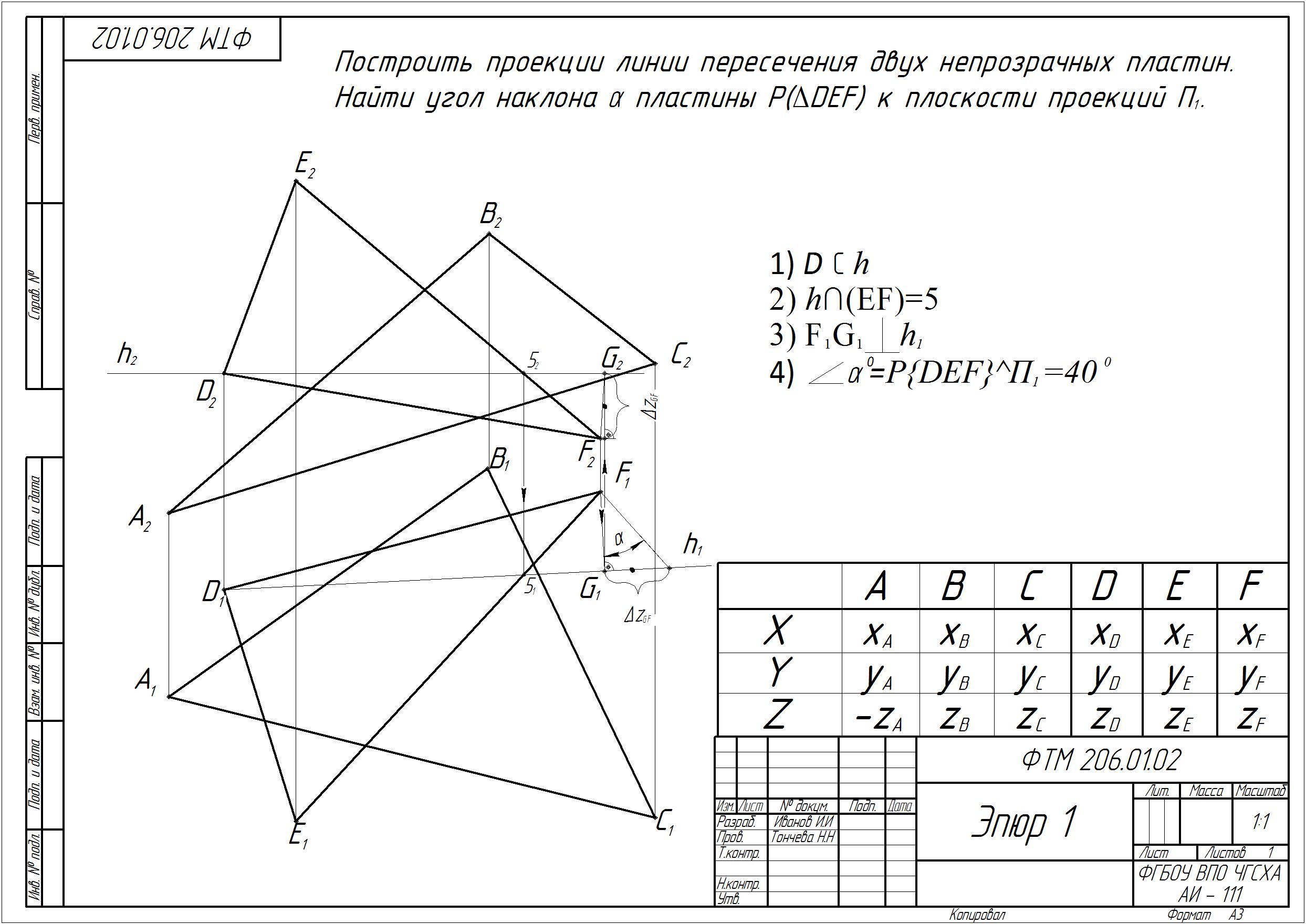

Определение угла α наклона треугольника P(ΔDEF) (рисунок 1.6).
Угол α наклона треугольника P(ΔDEF) к плоскости проекций П1определяется линией ската. Вначале на горизонтальной проекции проведен перпендикуляр (FG) к проекцииh1горизонтали, построена фронтальная проекцияG2 основания перпендикуляраGи через нее проведена фронтальная проекция (F1G1) линии ската (FG). Способом прямоугольного треугольника определена натуральная величина линии ската (FG). Угол между натуральной величиной линии ската (FG) и ее горизонтальной проекцией (F1G1) равен углу α наклона треугольникаP(ΔDEF) к плоскости проекций П1.
На рисунке 1.7 показан образец выполнения задания 2 (эпюра 1).
18
Рисунок 1.5 – Определение точки Nпересечения прямой (EF)cплоскостью П(ΔАВС) и линии (MN) пересечения треугольников П(ΔАВС) и Р(ΔDEF)
19
Рисунок 1.6 – Определение угла α наклона треугольника P(ΔDEF) к плоскости проекций П1
20
Рисунок 1.7 – Образец выполнения задания 1.2 (эпюра 1)
Варианты задания 1.2 (эпюра 1)приведены в таблице 1.3.
21
Таблица 1.3 – Варианты задания 1.2 (эпюра 1)
Варианта |
Координаты |
A |
B |
C |
D |
E |
F |
G |
H |
Угол |
Многоугольник |
1 |
X |
135 |
45 |
45 |
15 |
110 |
80 |
|
|
α |
АВС |
Y |
20 |
0 |
70 |
35 |
30 |
0 |
|
| |||
Z |
10 |
90 |
10 |
0 |
75 |
0 |
|
| |||
2 |
X |
95 |
35 |
70 |
85 |
130 |
30 |
|
|
β |
АВС |
Y |
60 |
75 |
0 |
80 |
40 |
5 |
|
| |||
Z |
65 |
45 |
10 |
0 |
25 |
80 |
|
| |||
3 |
X |
115 |
90 |
45 |
110 |
80 |
35 |
|
|
α |
АВС |
Y |
10 |
75 |
30 |
65 |
0 |
15 |
|
| |||
Z |
30 |
65 |
10 |
0 |
75 |
65 |
|
| |||
4 |
X |
125 |
25 |
80 |
25 |
115 |
70 |
|
|
β |
DEF |
Y |
55 |
60 |
15 |
5 |
55 |
75 |
|
| |||
Z |
20 |
80 |
0 |
10 |
40 |
65 |
|
| |||
5 |
X |
120 |
40 |
60 |
110 |
100 |
35 |
|
|
α |
АВС |
Y |
15 |
70 |
5 |
55 |
15 |
55 |
|
| |||
Z |
35 |
75 |
0 |
25 |
70 |
25 |
|
| |||
6 |
X |
130 |
55 |
25 |
20 |
125 |
100 |
|
|
β |
DEF |
Y |
35 |
65 |
5 |
60 |
10 |
85 |
|
| |||
Z |
45 |
70 |
5 |
90 |
15 |
75 |
|
| |||
7 |
X |
115 |
70 |
20 |
30 |
130 |
50 |
|
|
α |
DEF |
Y |
55 |
5 |
30 |
55 |
50 |
10 |
|
| |||
Z |
0 |
85 |
60 |
25 |
25 |
70 |
|
| |||
8 |
X |
110 |
35 |
80 |
95 |
120 |
50 |
|
|
β |
DEF |
Y |
0 |
65 |
75 |
65 |
30 |
10 |
|
| |||
Z |
70 |
15 |
0 |
75 |
10 |
30 |
|
| |||
9 |
X |
140 |
85 |
30 |
20 |
120 |
75 |
|
|
α |
АВС |
Y |
30 |
0 |
85 |
10 |
50 |
95 |
|
| |||
Z |
35 |
5 |
55 |
5 |
30 |
80 |
|
|
Продолжение таблицы 1.3
|
10 |
X |
150 |
70 |
40 |
20 |
135 |
100 |
|
|
β |
ABC | |||||||||||
|
Y |
40 |
5 |
80 |
20 |
25 |
95 |
|
| ||||||||||||||
|
Z |
30 |
10 |
85 |
75 |
60 |
25 |
|
| ||||||||||||||
|
11 |
X |
200 |
65 |
145 |
210 |
90 |
165 |
|
|
α |
DEF | |||||||||||
|
Y |
0 |
120 |
130 |
50 |
20 |
120 |
|
| ||||||||||||||
|
Z |
120 |
30 |
0 |
20 |
55 |
130 |
|
| ||||||||||||||
|
12 |
X |
170 |
40 |
125 |
225 |
55 |
145 |
|
|
β |
АВС | |||||||||||
|
Y |
105 |
130 |
0 |
75 |
5 |
135 |
|
| ||||||||||||||
|
Z |
110 |
75 |
15 |
50 |
145 |
0 |
|
| ||||||||||||||
|
13 |
X |
225 |
65 |
185 |
225 |
170 |
20 |
|
|
β |
DEF | |||||||||||
|
Y |
85 |
105 |
0 |
115 |
0 |
0 |
|
| ||||||||||||||
|
Z |
90 |
80 |
15 |
50 |
120 |
0 |
|
| ||||||||||||||
|
14 |
X |
230 |
65 |
120 |
205 |
135 |
55 |
|
|
α |
DEF | |||||||||||
|
Y |
90 |
60 |
10 |
40 |
0 |
125 |
|
| ||||||||||||||
|
Z |
130 |
110 |
15 |
20 |
160 |
85 |
|
| ||||||||||||||
|
15 |
X |
225 |
45 |
140 |
200 |
130 |
45 |
|
|
β |
ABC | |||||||||||
|
Y |
100 |
100 |
30 |
90 |
130 |
10 |
|
| ||||||||||||||
|
Z |
35 |
140 |
0 |
70 |
115 |
20 |
|
| ||||||||||||||
|
16 |
X |
210 |
55 |
120 |
205 |
135 |
55 |
|
|
α |
АВС | |||||||||||
|
Y |
90 |
60 |
10 |
40 |
0 |
125 |
|
| ||||||||||||||
|
Z |
130 |
100 |
25 |
20 |
100 |
65 |
|
| ||||||||||||||
17 |
X |
210 |
75 |
105 |
175 |
60 |
195 |
|
|
β |
DEF | ||||||||||||
Y |
30 |
120 |
10 |
30 |
100 |
100 |
|
| |||||||||||||||
Z |
65 |
120 |
0 |
120 |
45 |
45 |
|
| |||||||||||||||
18 |
X |
200 |
160 |
80 |
140 |
60 |
160 |
|
|
α |
АВС | ||||||||||||
Y |
20 |
130 |
55 |
0 |
25 |
115 |
|
| |||||||||||||||
Z |
50 |
115 |
20 |
130 |
115 |
0 |
|
| |||||||||||||||
19 |
X |
230 |
45 |
85 |
160 |
225 |
110 |
90 |
|
β |
ABC | ||||||||||||
Y |
0 |
115 |
20 |
120 |
90 |
15 |
15 |
| |||||||||||||||
Z |
45 |
120 |
0 |
10 |
60 |
145 |
- |
| |||||||||||||||
20 |
X |
215 |
30 |
135 |
195 |
245 |
95 |
120 |
|
α |
DEFG | ||||||||||||
Y |
140 |
30 |
0 |
115 |
55 |
25 |
- |
| |||||||||||||||
Z |
115 |
45 |
15 |
0 |
30 |
115 |
50 |
|
Продолжение таблицы 1.3
21 |
X |
210 |
30 |
135 |
245 |
190 |
45 |
100 |
|
β |
ABC |
Y |
110 |
45 |
15 |
30 |
0 |
85 |
- |
| |||
Z |
145 |
30 |
0 |
60 |
115 |
85 |
30 |
| |||
22 |
X |
240 |
55 |
135 |
80 |
180 |
100 |
150 |
|
β |
АВС |
Y |
30 |
145 |
0 |
80 |
50 |
25 |
40 |
| |||
Z |
45 |
110 |
15 |
135 |
20 |
0 |
- |
| |||
23 |
X |
215 |
35 |
180 |
240 |
115 |
30 |
50 |
|
α |
DEFG |
Y |
120 |
55 |
0 |
0 |
35 |
100 |
15 |
| |||
Z |
120 |
105 |
0 |
70 |
5 |
45 |
- |
| |||
24 |
X |
230 |
30 |
140 |
215 |
180 |
30 |
100 |
|
β |
ABC |
Y |
85 |
125 |
10 |
40 |
10 |
75 |
- |
| |||
Z |
40 |
140 |
0 |
120 |
160 |
60 |
50 |
| |||
25 |
X |
210 |
75 |
140 |
165 |
90 |
55 |
190 |
|
α |
АВС |
Y |
0 |
30 |
115 |
5 |
0 |
115 |
- |
| |||
Z |
115 |
60 |
0 |
55 |
85 |
45 |
20 |
| |||
26 |
X |
200 |
40 |
80 |
245 |
40 |
80 |
155 |
|
β |
ABC |
Y |
80 |
90 |
15 |
0 |
50 |
105 |
- |
| |||
Z |
105 |
65 |
0 |
0 |
120 |
25 |
0 |
| |||
27 |
X |
220 |
40 |
130 |
220 |
140 |
70 |
90 |
|
α |
DEF |
Y |
105 |
100 |
25 |
20 |
130 |
90 |
- |
| |||
Z |
140 |
35 |
0 |
20 |
115 |
70 |
20 |
| |||
28 |
X |
100 |
230 |
140 |
210 |
40 |
120 |
210 |
|
β |
ABC |
Y |
105 |
135 |
0 |
5 |
80 |
135 |
55 |
| |||
Z |
110 |
80 |
10 |
145 |
50 |
0 |
- |
| |||
29 |
X |
190 |
110 |
50 |
210 |
130 |
30 |
80 |
165 |
α |
АВС |
Y |
65 |
140 |
10 |
35 |
10 |
40 |
125 |
125 | |||
Z |
30 |
125 |
50 |
125 |
140 |
90 |
- |
- | |||
30 |
X |
165 |
35 |
220 |
220 |
140 |
160 |
85 |
45 |
β |
DEFGH |
Y |
125 |
80 |
10 |
90 |
90 |
140 |
- |
- | |||
Z |
115 |
60 |
0 |
10 |
60 |
130 |
150 |
15 | |||
31 |
X |
235 |
175 |
90 |
200 |
180 |
145 |
55 |
65 |
α |
DEF |
Y |
10 |
140 |
55 |
120 |
40 |
0 |
30 |
90 | |||
Z |
55 |
130 |
20 |
0 |
80 |
130 |
- |
- |
