Разделii. Инженерная графика
Проекционное черчение
Задание 2.1. По двум видам детали построить третий вид. Построить аксонометрическую проекцию детали (в прямоугольной диметрии). Изображение следует располагать в проекционной связи, без нанесения осей проекций и линий проекционной связи.
Пример выполнения задания 2.1.Построить вид слева заданной детали (рисунок 2.1)
Решение. По двум известным видам (виду спереди и сверху) строим недостающий вид слева. Построение выполняем методом ортогонального проецирования, т.е. все три вида строятся без нарушения проекционной связи, но оси координат и линии проекционной связи на чертеже не показываем.
Вид слева строим методом переноса размеров по высоте с вида спереди (с главного вида), а по щирине – с вида сверху. При выполнении прямоугольной диметрической проекции следует помнить, что положение проекций детали относительно аксонометрических осей должно соответствовать положению детали относительно осей проекций на комплексном чертеже (рисунок 2.2).

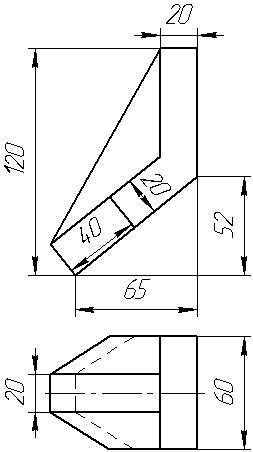

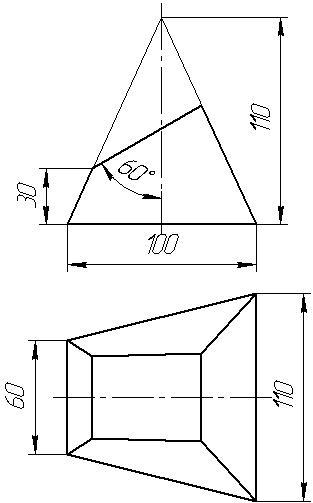

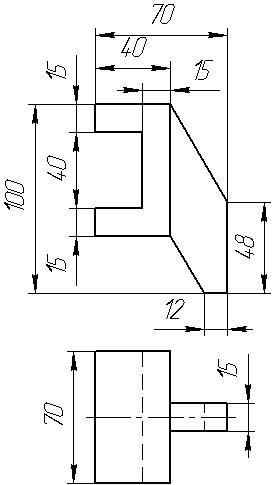

Рисунок 2.1 – Чертеж к примеру выполнения задания 2.1
49

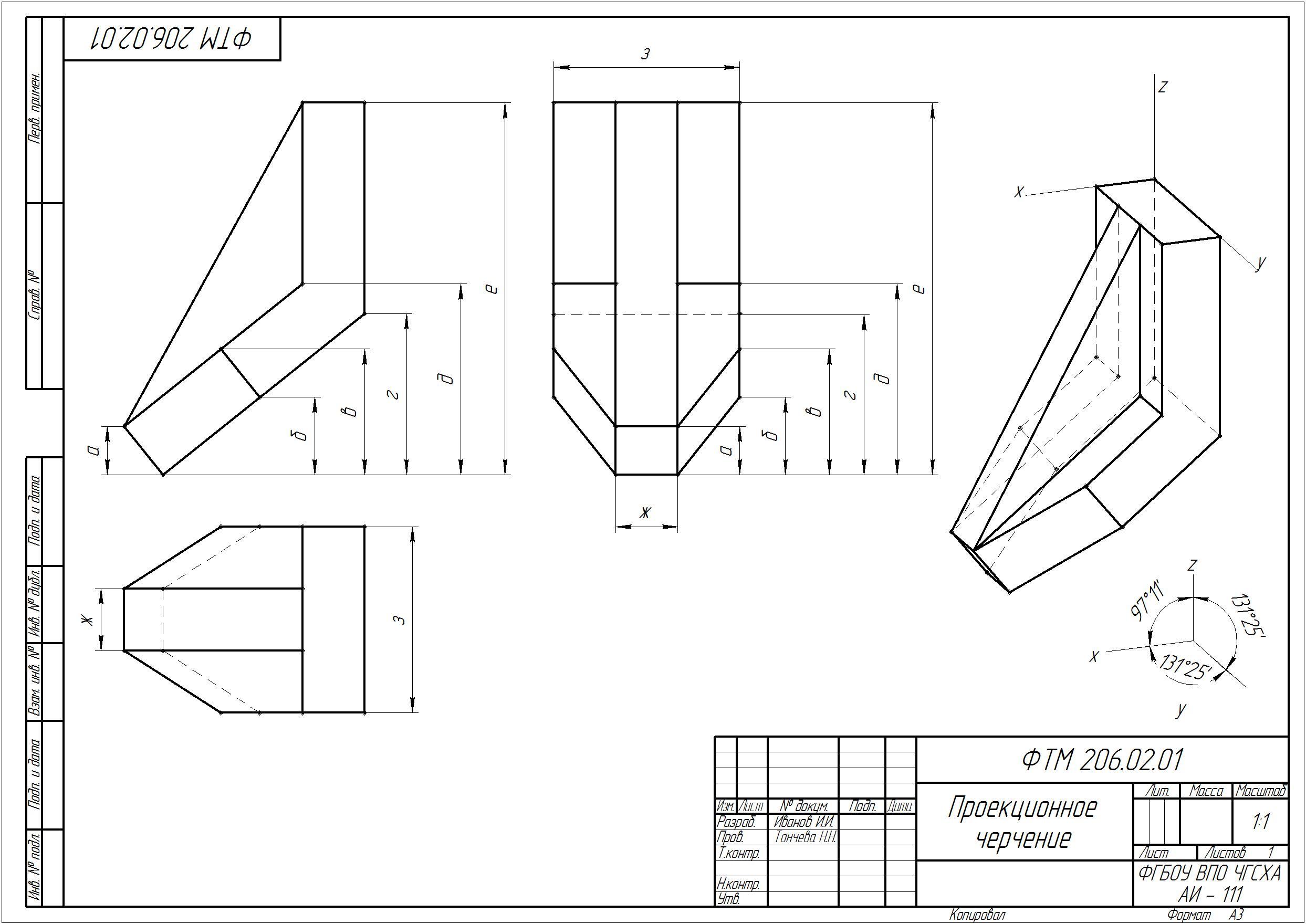

Рисунок 2.2 – Результат построения недостающего третьего вида и прямоугольной диметрической проекции

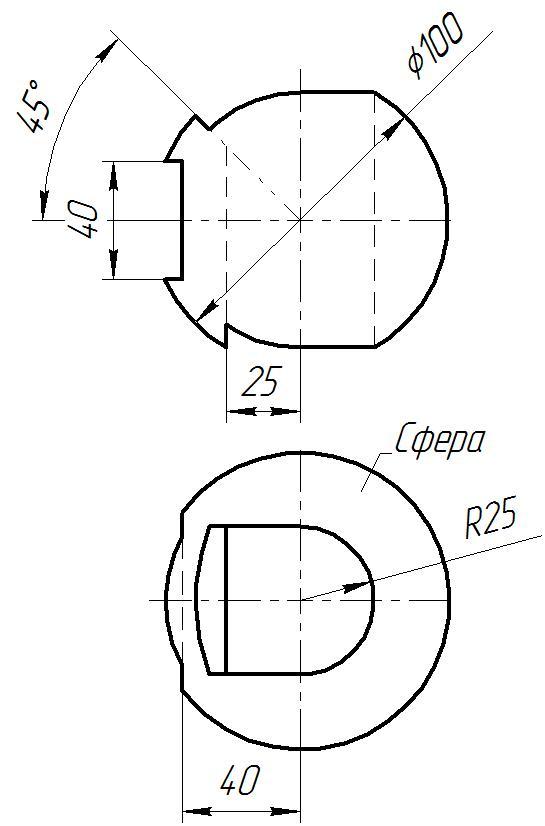

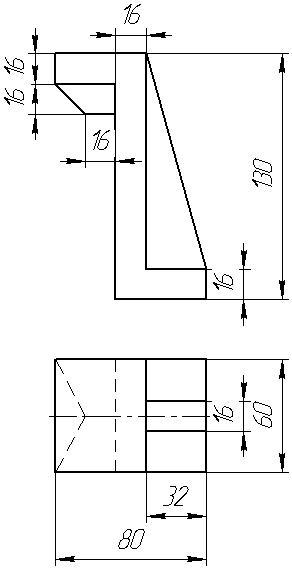

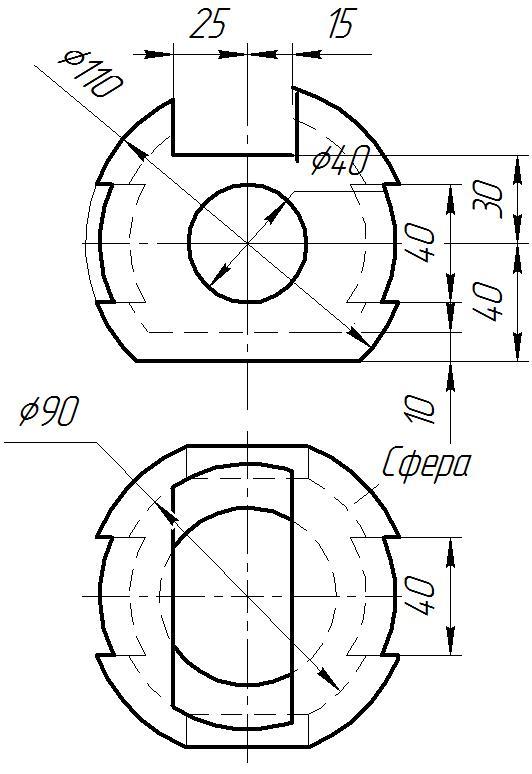

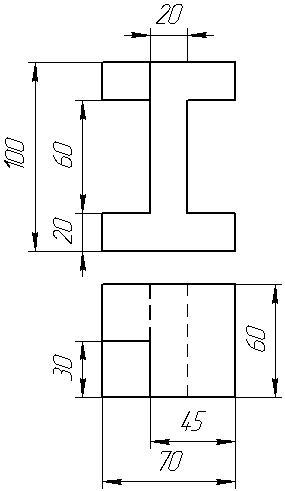

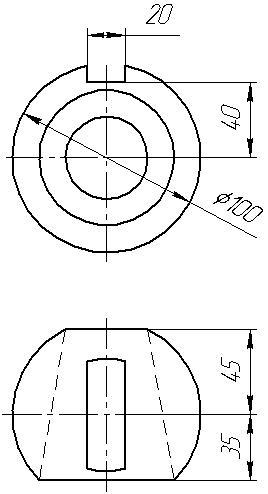

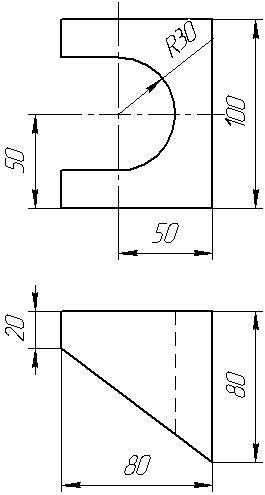

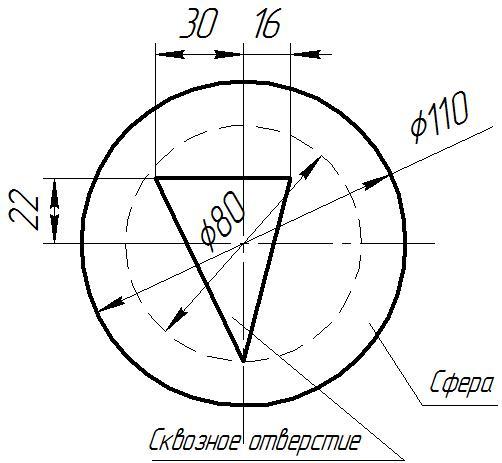

Варианты задания 2.1приведены в таблице 2.1.
50

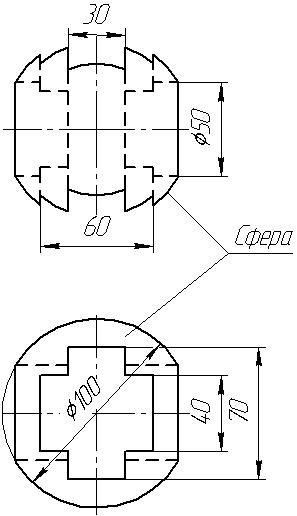

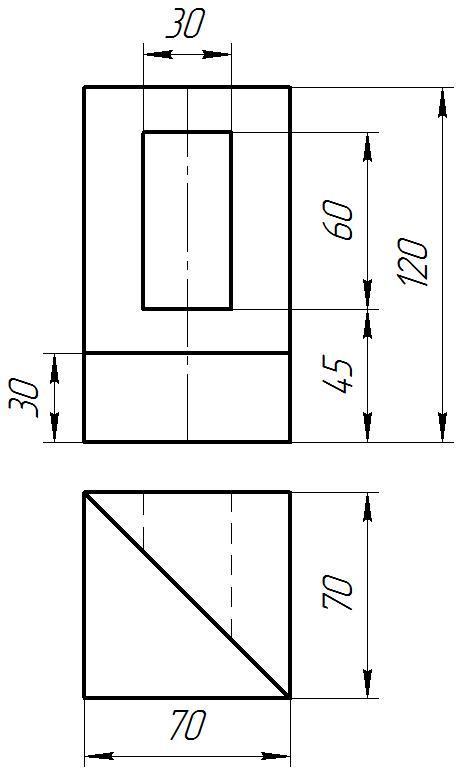

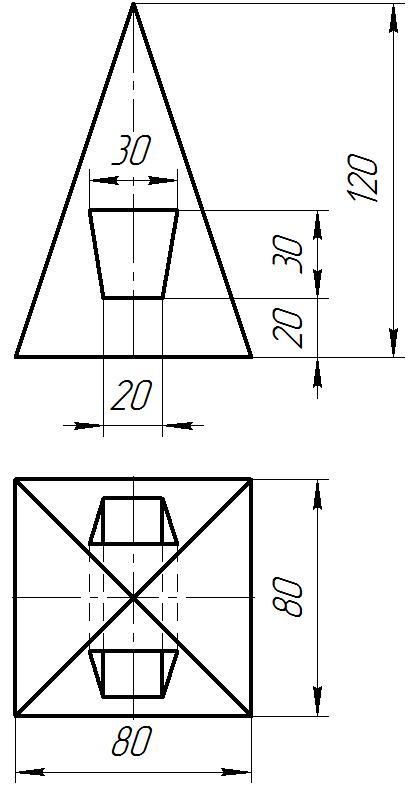

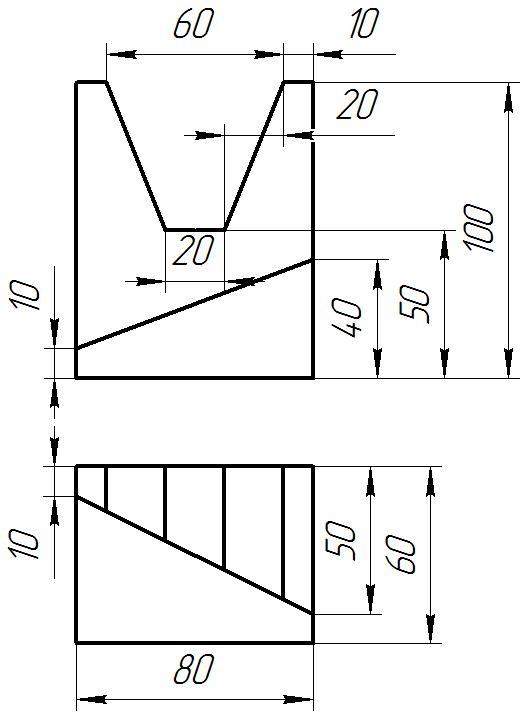

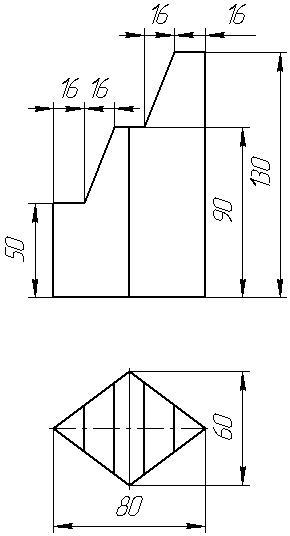

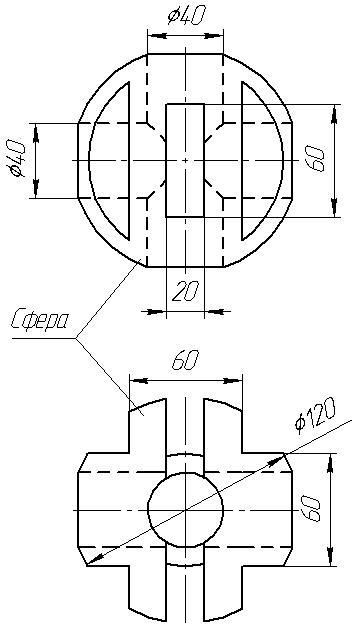

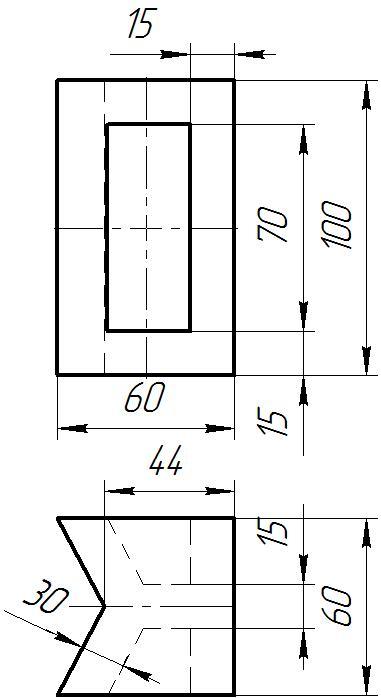

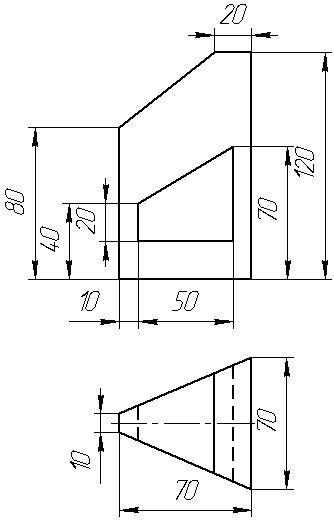

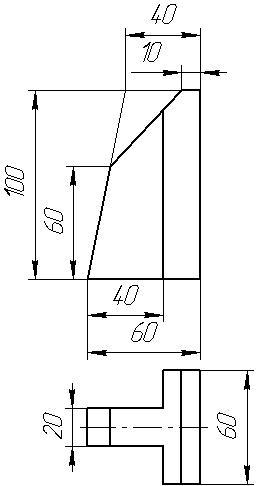

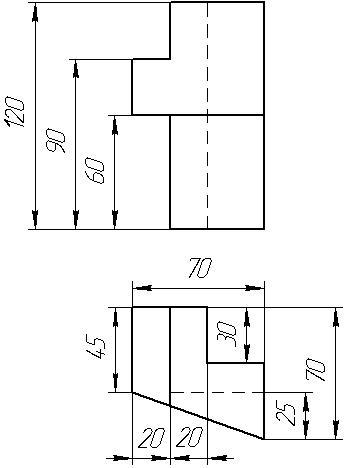

Таблица 2.1 – Варианты задания 2.1
|
|
|
|

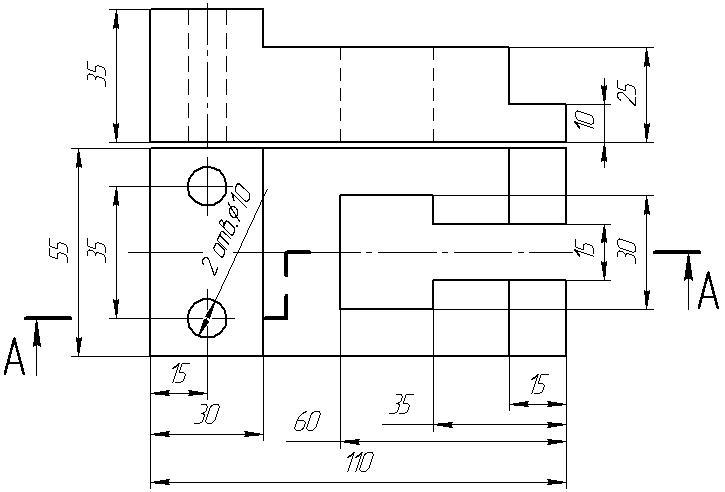

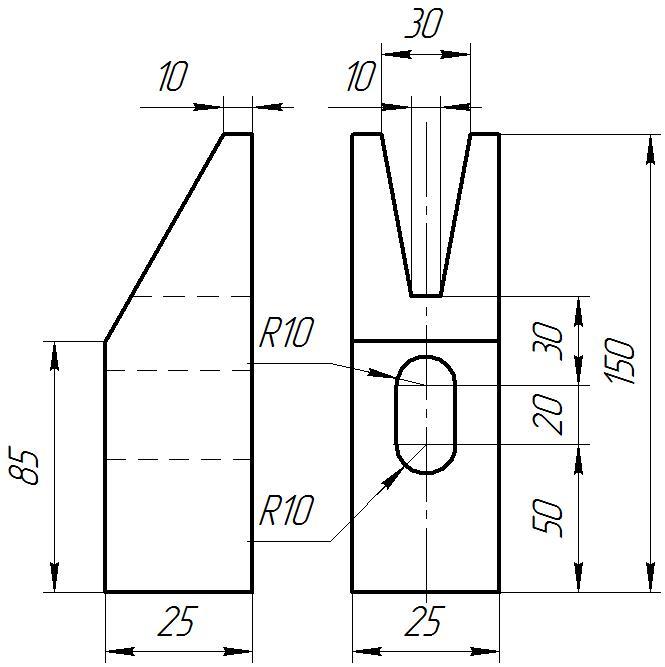

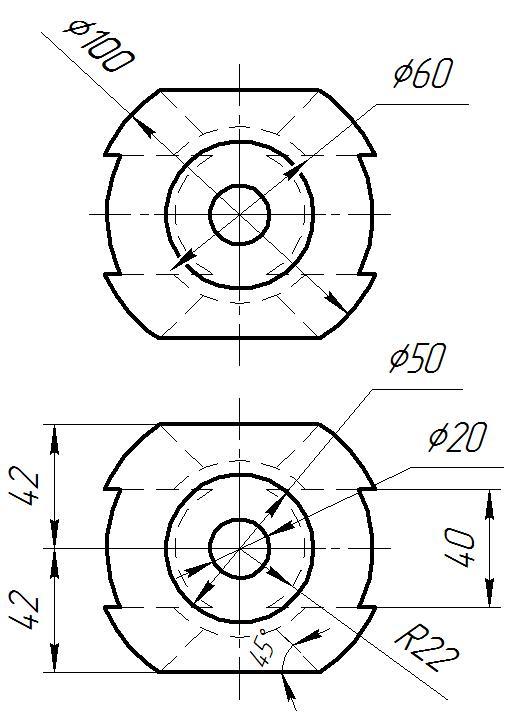

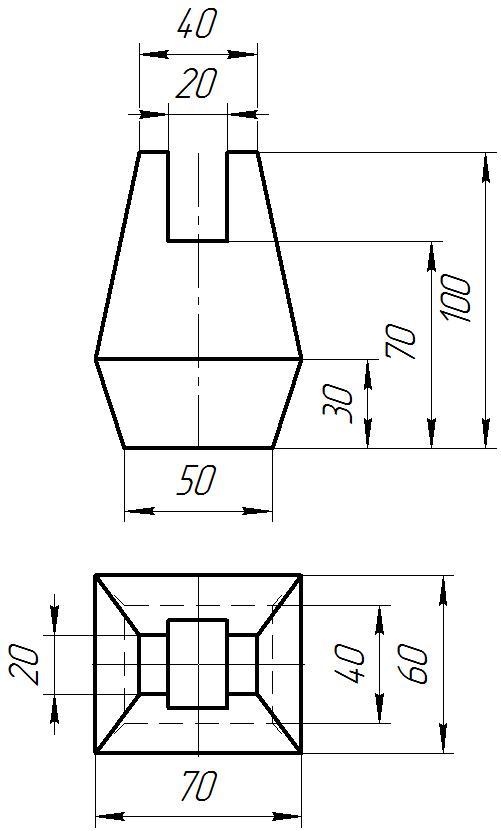

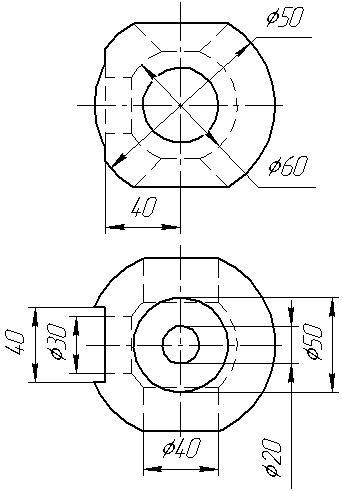

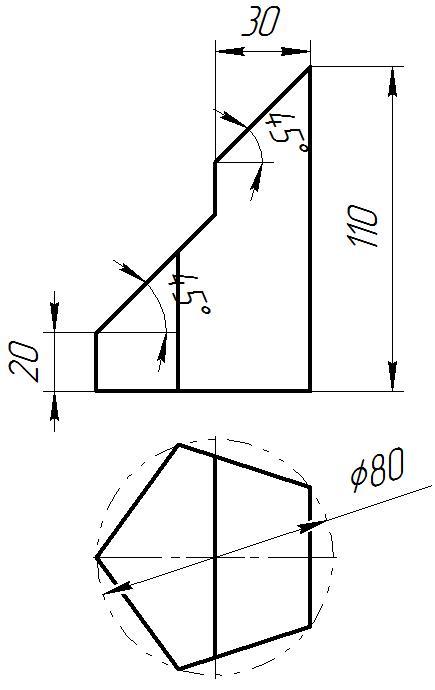

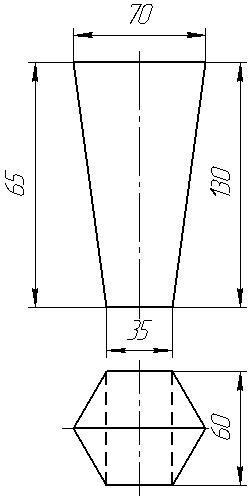

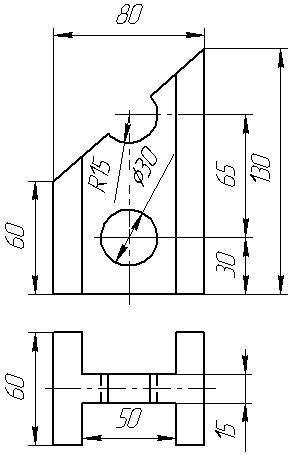

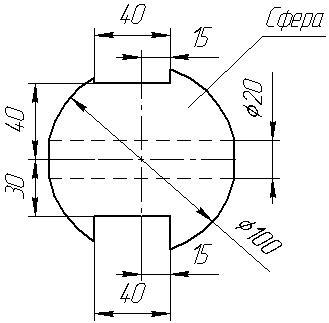

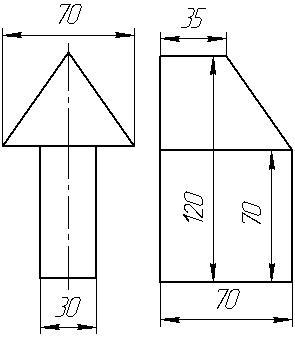

1 |

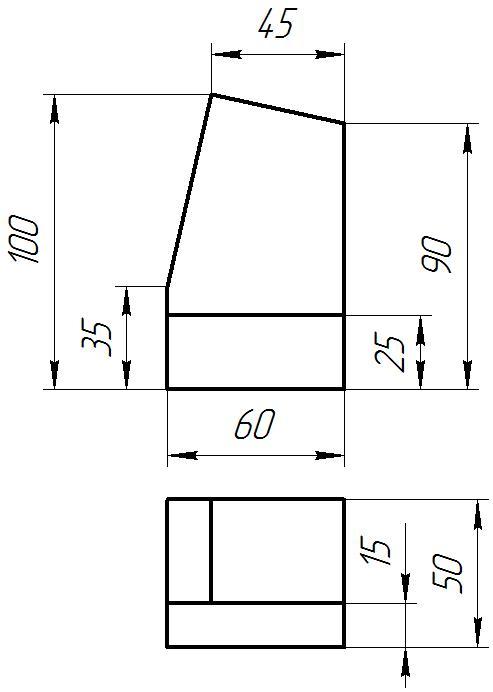

2 |
|
|
|
|

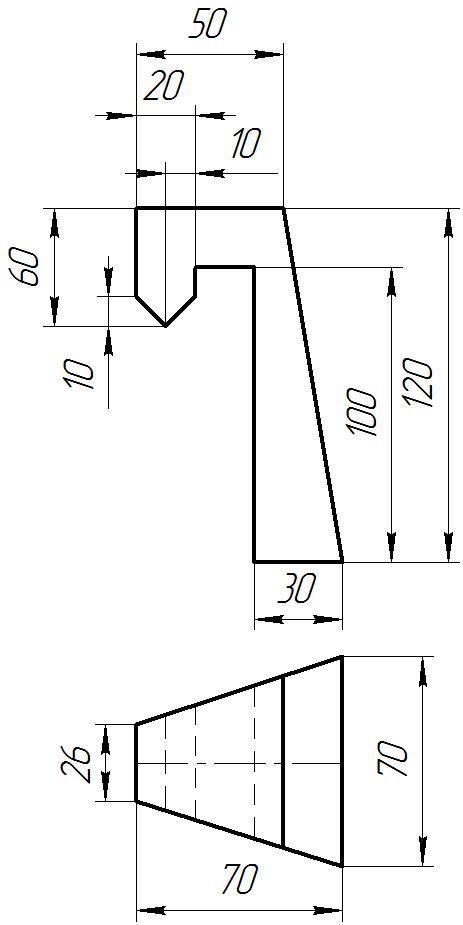

3 |

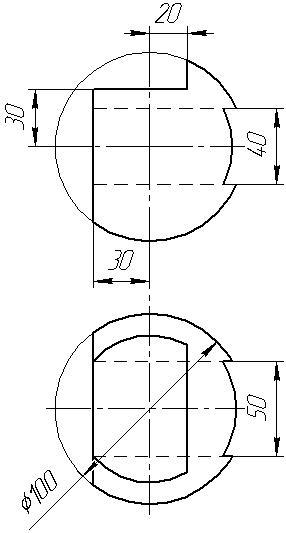

4 |
Продолжение таблицы 2.1
|
|
|
|

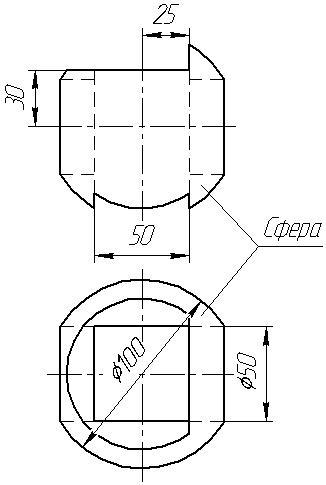

5 |
6 |
|
|
|
|
7 |
8 |
Продолжение таблицы 2.1
|
|
|
|
9 |
10 |
|
|
|
|
11 |
12 |
Продолжение таблицы 2.1
|
|
| |
|
13 |
14 | |
|
|
| |
|
15 |
16 | |
Продолжение таблицы 2.1
|
|
| |
|
17 |
18 | |
|
|
| |
|
19 |
20 | |
Продолжение таблицы 2.1
|
|
| |
|
21 |
22 | |
|
|
| |
|
23 |
24 | |
Продолжение таблицы 2.1
|
|
|
|
25 |
26 |
|
|
|
|
27 |
28 |
Продолжение таблицы 2.1
|
|
|
|
29 |
30 |
Задание 2.2. По двум видам детали построить третий вид. Выполнить простые (горизонтальный, фронтальный, профильный) разрезы. При выполнении разрезов половину вида совместить с половиной соответствующего вида. Построить аксонометрическую проекцию детали (в прямоугольной изометрической проекции) с вырезом ¼ части детали. Пример выполнения задания 2.2 приведен на рисунках 2.3 – 2.6.
Пример выполнения задания 2.2. Исходный чертеж для выполнения здания показан на рисунке 2.3. В задании дан главный вид (вид спереди). Строим недостающие виды: вид сверху, вид слева (Рисунок 2.4). Построение простых разрезов и совмещение их с половиной соответствующего вида показаны на рисунке 2.5. При простых разрезах (по осям) положения секущих плоскостей не отмечаются и разрезы надписью не сопровождаются. Аксонометрическая проекция детали (прямоугольная изометрическая проекция) с вырезом ¼ части детали показана на рисунке 2.6.
Варианты задания 2.2приведены в таблице 2.2.
58

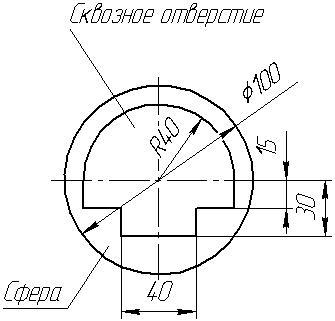

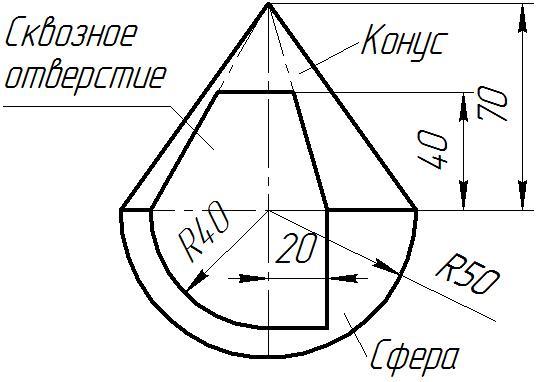

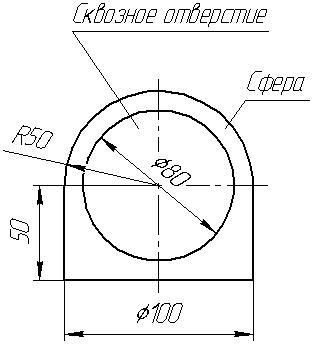

Рисунок 2.3 – Исходный чертеж к примеру выполнения задания 5
59
Рисунок 2.4 – Результат построения недостающих видов
60

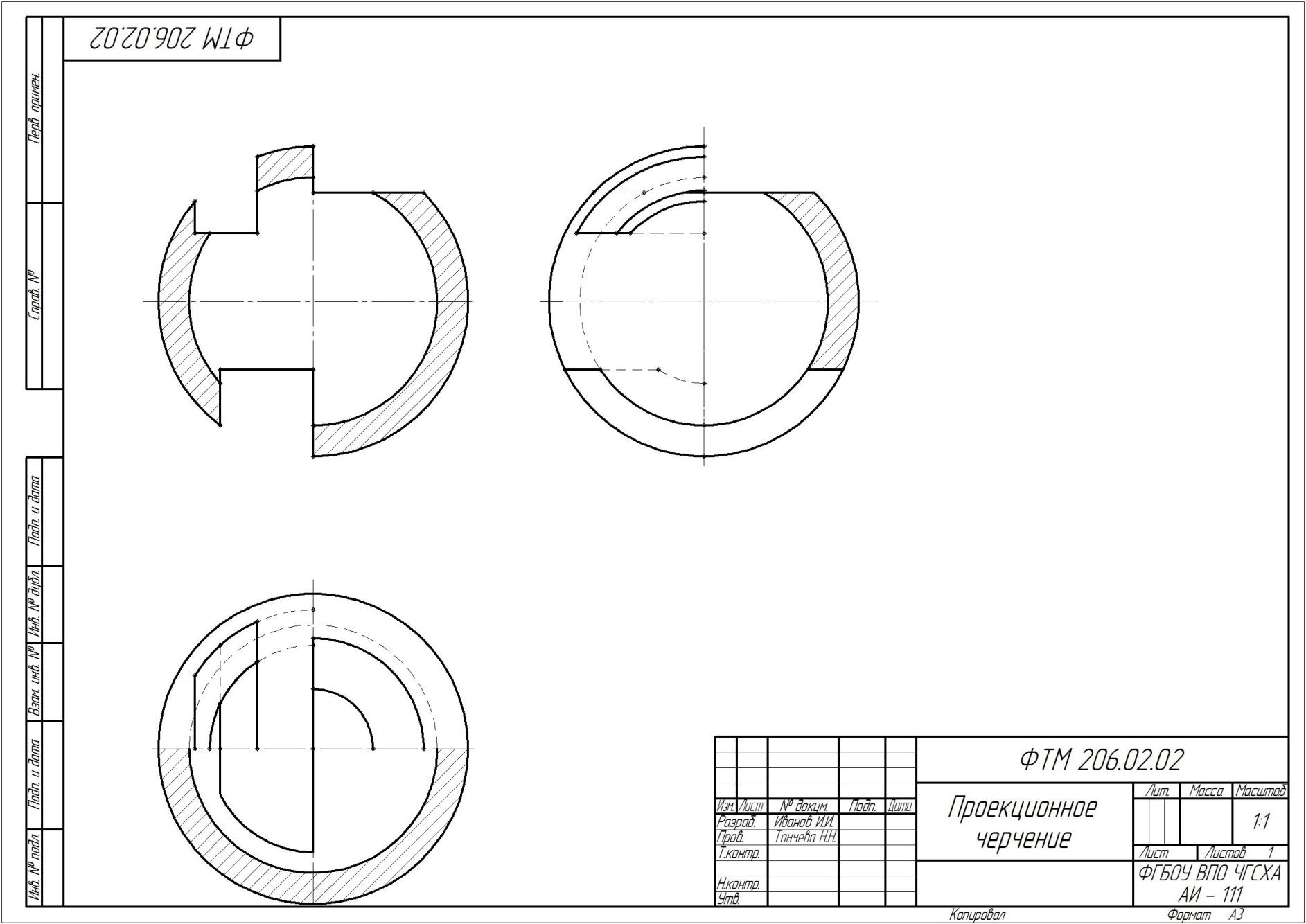

Рисунок 2.5 – Результат построения простых разрезов и совмещения их с половиной соответствующего вида
61
Рисунок 2.6 – Результат выполнения задания 2.2

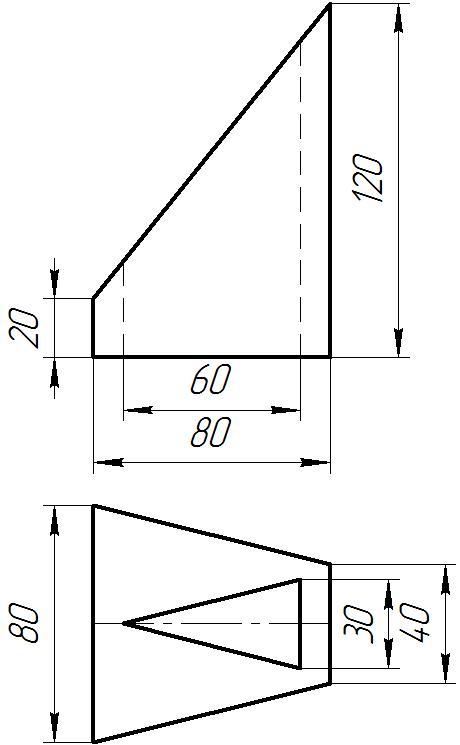

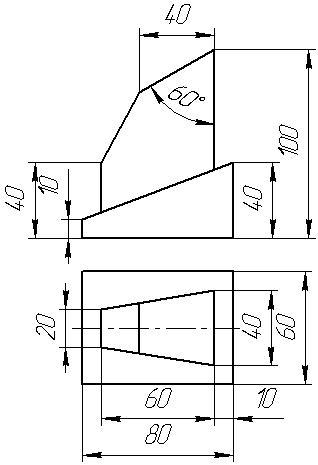

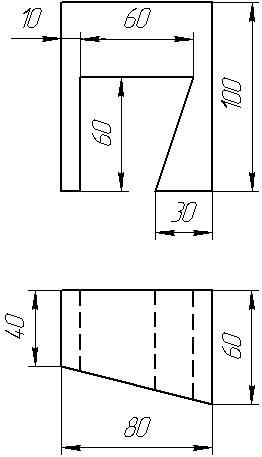

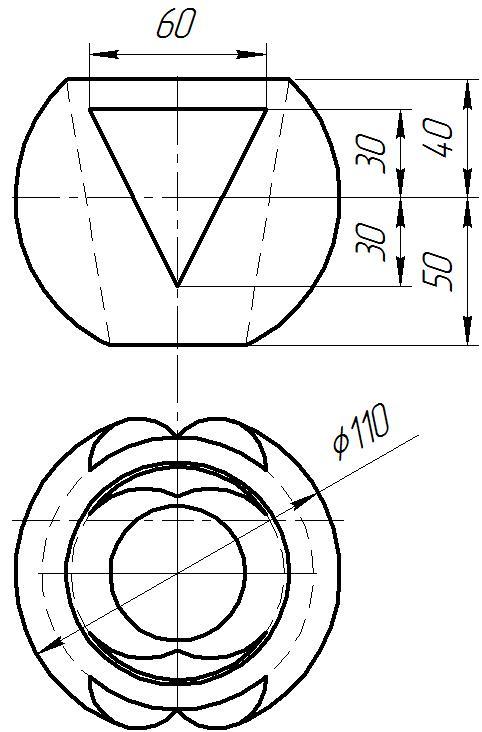

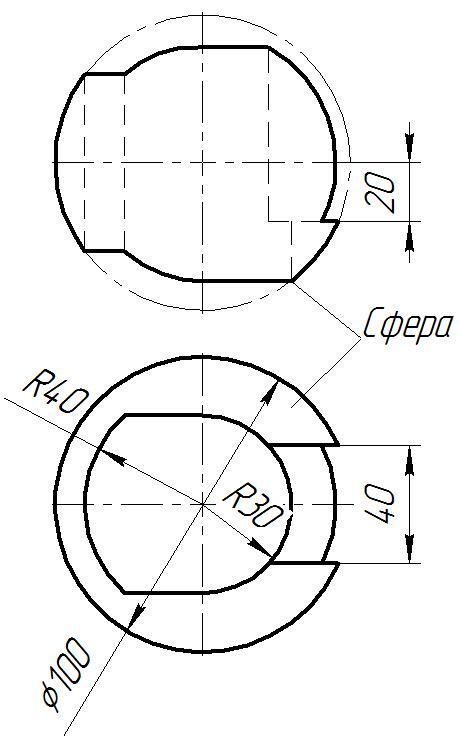

Таблица 2.2 – Варианты задания 2.2
62
|
|
|
|

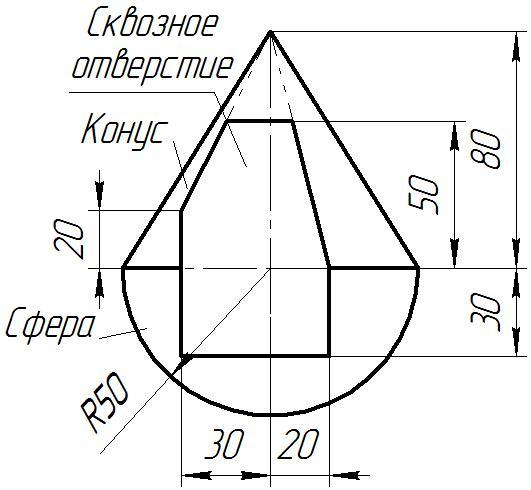

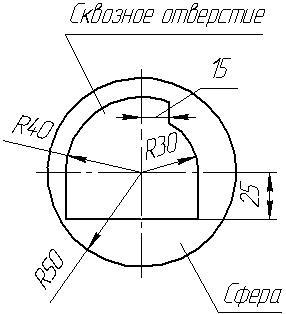

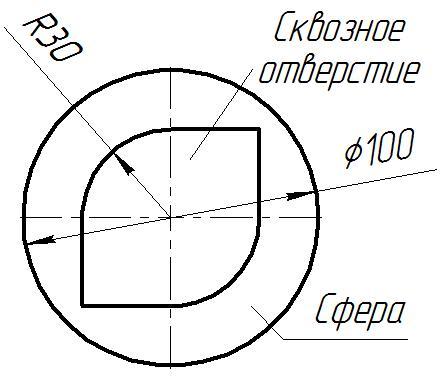

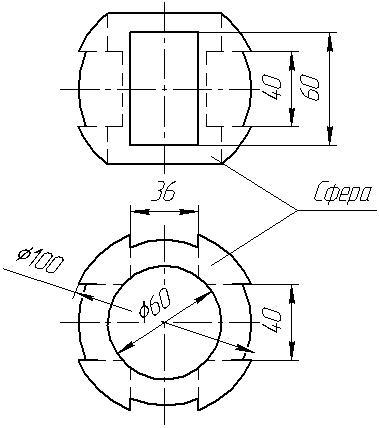

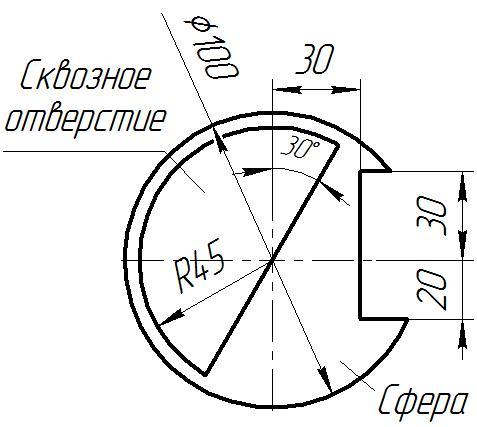

1 |
2 |
|
|
|
|
3 |
4 |
|
|
|
|
5 |
6 |
Продолжение таблицы 2.2
|
|
| |
|
7 |
8 | |
|
|
| |
|
9 |
10 | |
|
|
| |
|
11 |
12 | |
Продолжение таблицы 2.2
|
|
|
|
13 |
14 |
|
|
|
|
15 |
16 |
|
|
|
|
17 |
18 |
Продолжение таблицы 2.2
|
|
|
|
19 |
20 |
|
|
|
|
21 |
22 |
|
|
|
|
23 |
24 |
Продолжение таблицы 2.2
|
|
|
|
25 |
26 |
|
|
|
|
27 |
28 |
|
|
|
|
29 |
30 |

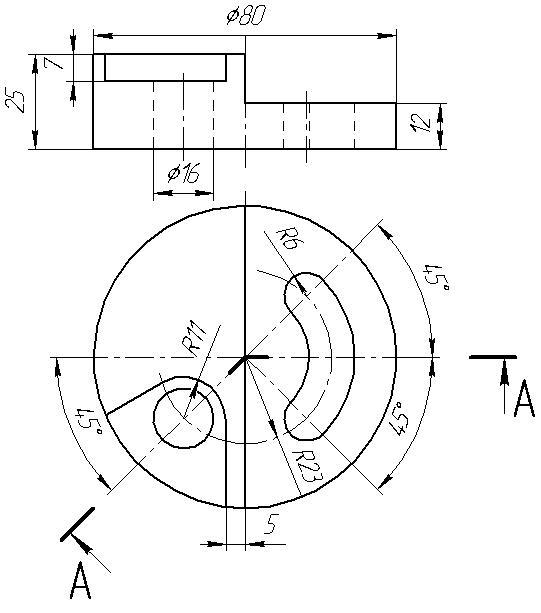

Задание 2.3. Выполнить сложный разрез.
Пример выполнения задания 2.3 показан на рисунке 2.7.

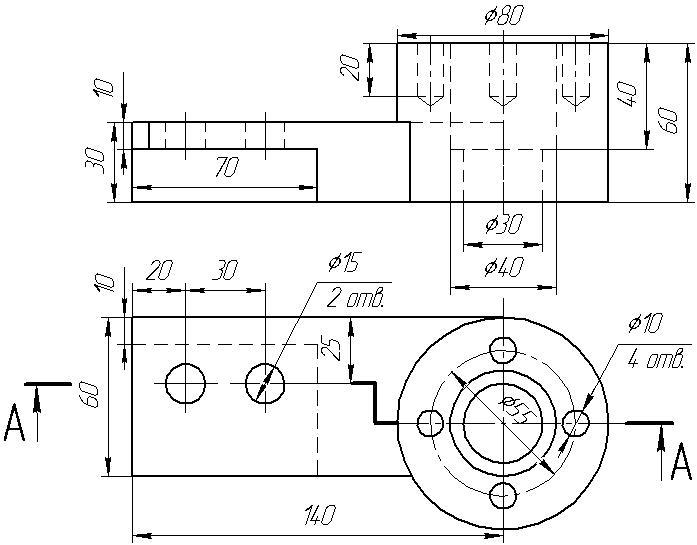

Рисунок 2.7 – Пример выполнения задания 2.3
Варианты задания 2.3представлены в таблице 2.3.

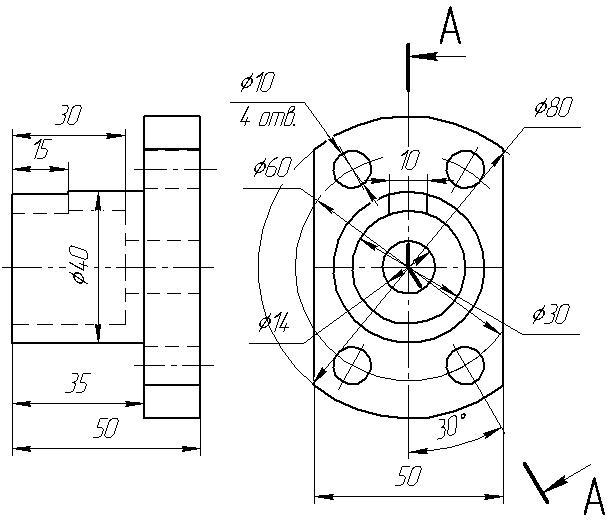

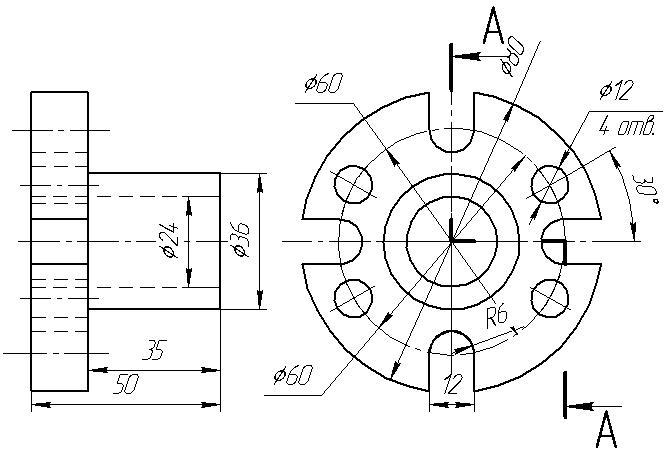

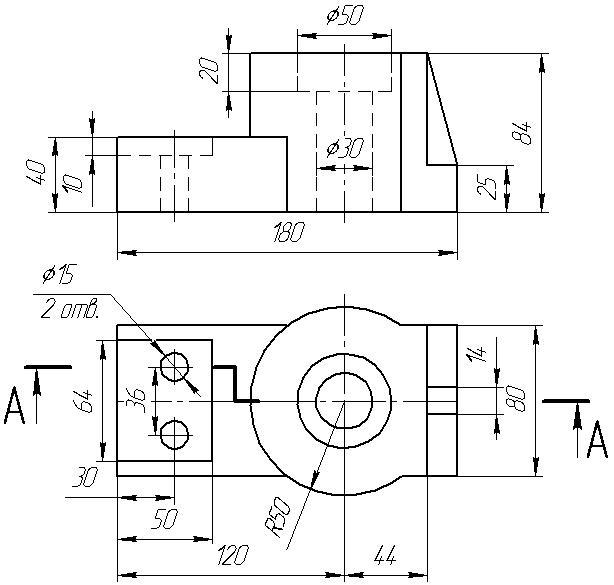

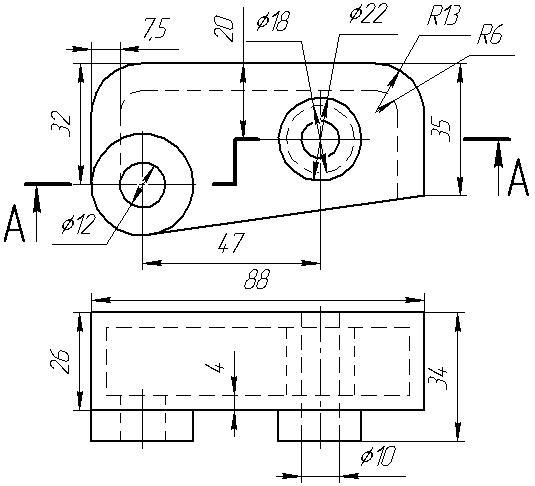

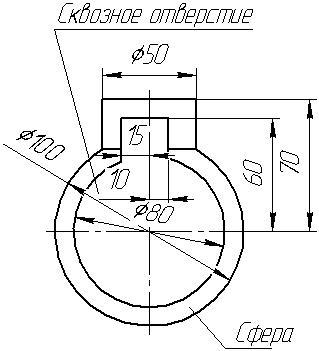

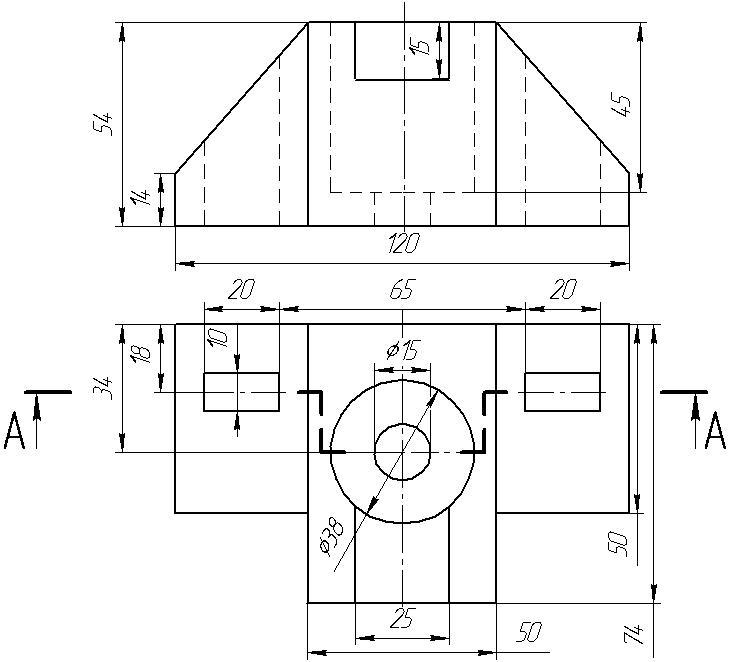

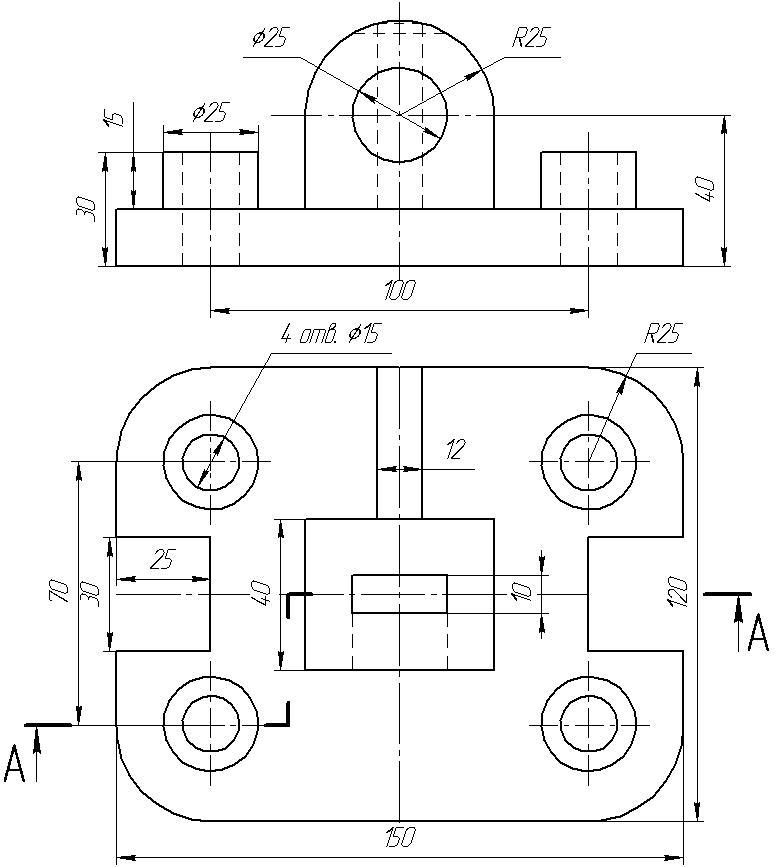

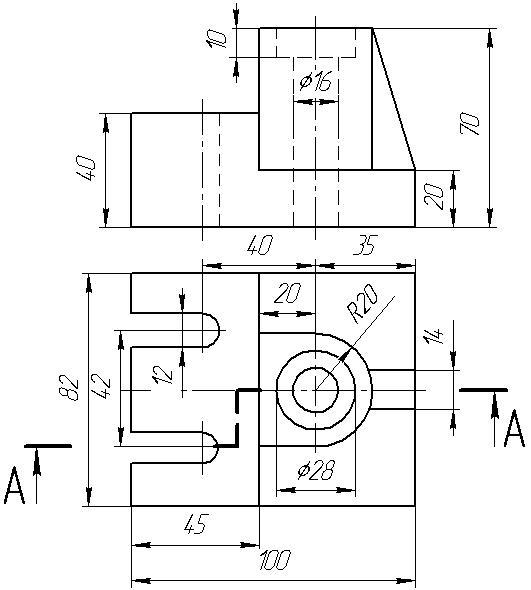

Таблица 2.3 – Варианты задания 2.3
|
|
|

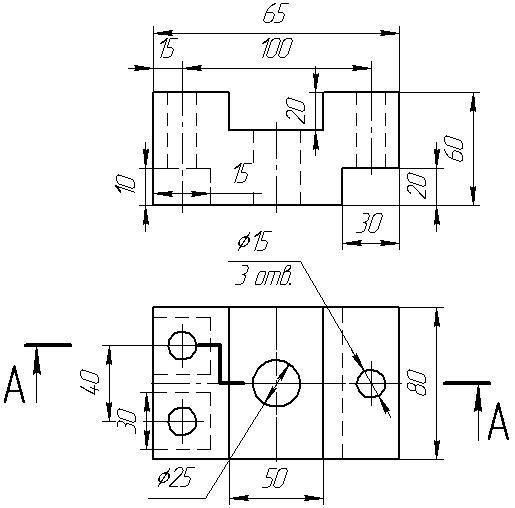

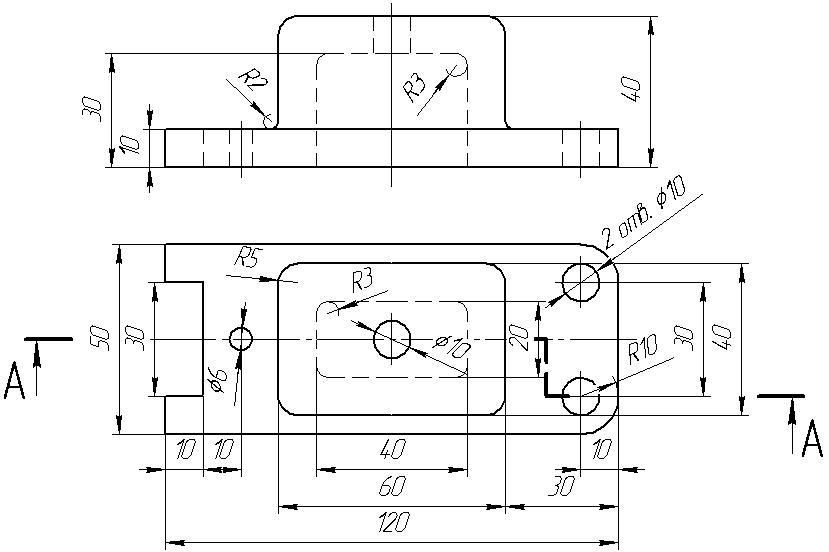

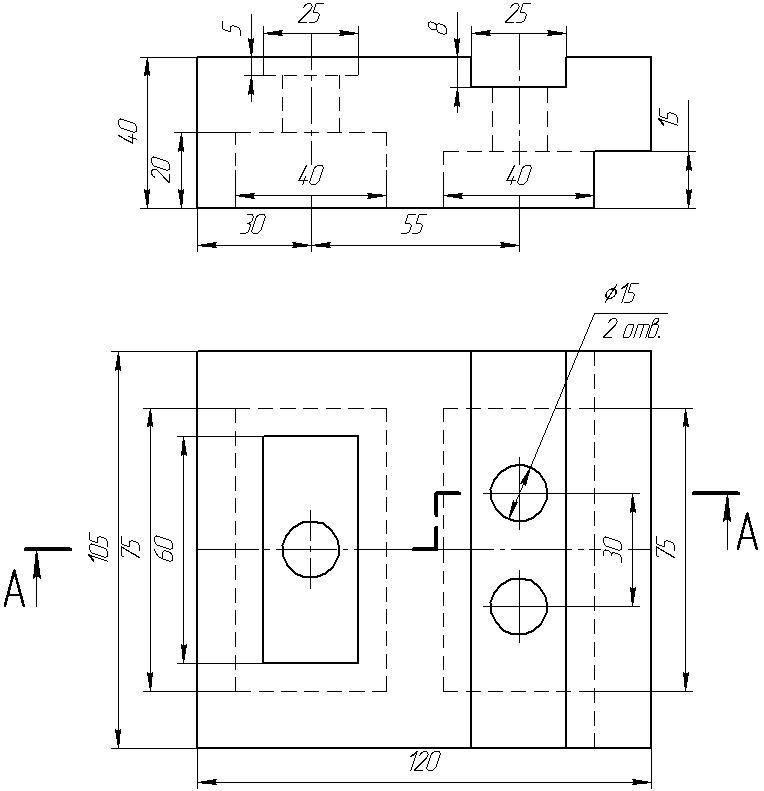

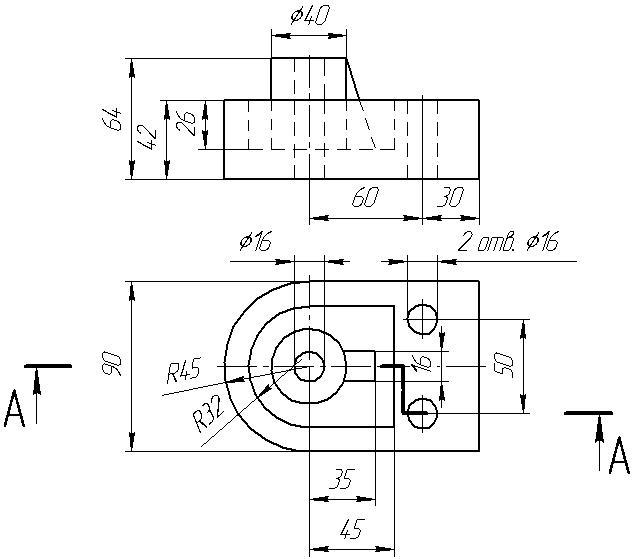

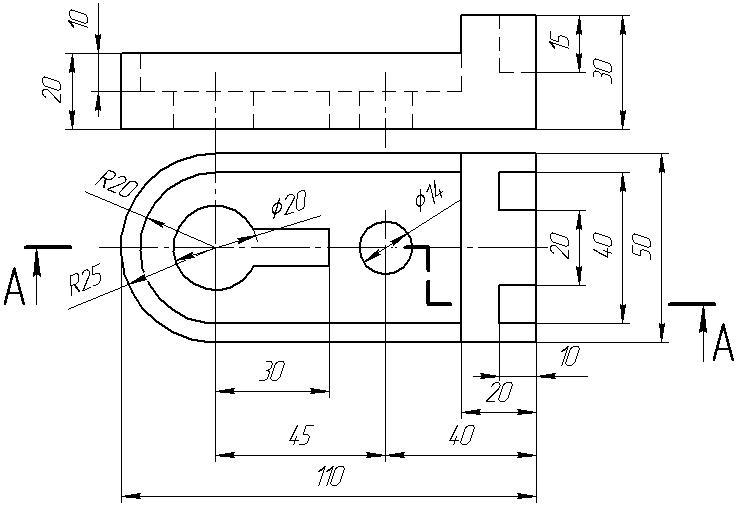

1 |
|
|
|

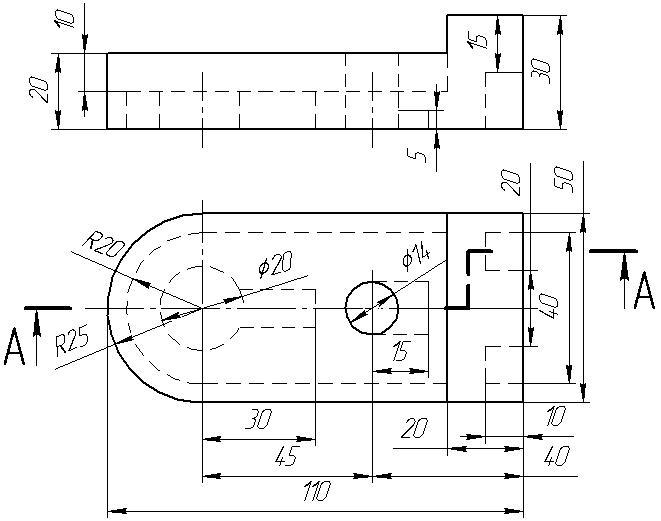

2 |
Продолжение таблицы 2.3
|
|
|
3 |
|
|
|
4 |
Продолжение таблицы 2.3
|
|
|
5 |
|
|
|
6 |
Продолжение таблицы 2.3
|
|
|
7 |
|
|
|
8 |
Продолжение таблицы 2.3
|
|
|
9 |
|
|
|
10 |
Продолжение таблицы 2.3
|
|
|
11 |
|
|
|
12 |
Продолжение таблицы 2.3
|
|
|
13 |
|
|
|
14 |
Продолжение таблицы 2.3
|
|
|
15 |
|
|
|
16 |
Продолжение таблицы 2.3
|
|
|
17 |
|
|
|
18 |
Продолжение таблицы 2.3
|
|
|
19 |
|
|
|
20 |
Продолжение таблицы 2.3
|
|
|
21 |
|
|
|
22 |
Продолжение таблицы 2.3
|
|
|
23 |
|
|
|
24 |
Продолжение таблицы 2.3
|
|
|
25 |
|
|
|
26 |
Продолжение таблицы 2.3
|
|
|
27 |
|
|
|
28 |
Продолжение таблицы 2.3
|
|
|
29 |
|
|
|
30 |
