«Экономика железнодорожного транспорта»
Авторы: Н.П. Терешина, Л.П. Левицкая, Л.В. Шкурина
Рис. 5.1. Схема формирования стоимости товара
«Экономика железнодорожного транспорта»
Авторы: Н.П. Терешина, Л.П. Левицкая, Л.В. Шкурина

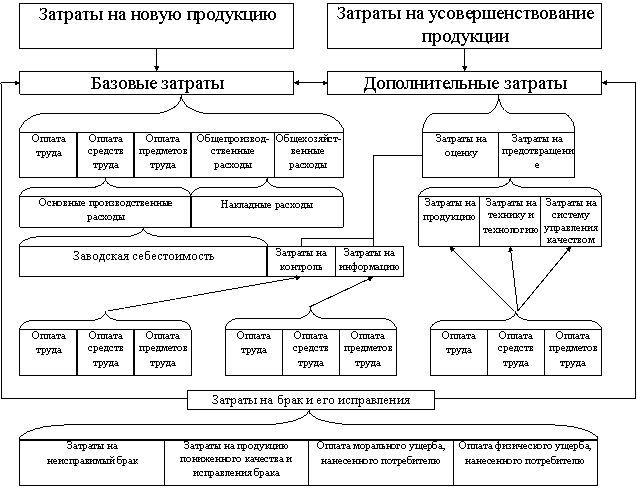

Рис. 5.2. Схема формирования стоимости с учетом затрат на улучшение качества товара
«Экономика железнодорожного транспорта»
Авторы: Н.П. Терешина, Л.П. Левицкая, Л.В. Шкурина
Рис. 6.1. Распределение объема перевозок по видам сообщений
«Экономика железнодорожного транспорта»
Авторы: Н.П. Терешина, Л.П. Левицкая, Л.В. Шкурина
Рис. 6.2. Распределение грузопотоков в железнодорожном узле Фаянсовая
«Экономика железнодорожного транспорта»
Авторы: Н.П. Терешина, Л.П. Левицкая, Л.В. Шкурина
Рис. 6.3. Обобщенная схема маркетинга
Тип 3 Тип 2 Тип 1 Тип 4
Инвестиции в Инвестиции в Инвестиции Инвестиции в
создание новых расширение в повышение объекты социаль-
производств производства эффективности ной сферы
государственных
органов
Высокий
уровень
Низкий уровень
риска риска
«Экономика железнодорожного транспорта»
Авторы: Н.П. Терешина, Л.П. Левицкая, Л.В. Шкурина
Рис. 9.1 Взаимосвязь между типом инвестиций и уровнем риска
|
По объектам вложений |
Материальные |
|
Нематериальные |
|
|
Финансовые |
|
|
По источникам финансирования |
Централизованные |
|
Собственные |
|
|
Привлеченные |
|
|
Заемные |
|
|
По уровню управления |
Инвестиции предприятий |
|
Региональные |
|
|
Отраслевые |
|
|
Федеральные |
|
|
По срокам вложений |
Краткосрочные |
|
Долгосрочные |
|
|
По форме вложений |
Прямые |
|
Косвенные |
|
|
По форме собственности |
Государственные |
|
Частные |
|
|
Иностранные |
|
|
Смешанные |
|
|
По риску вложения |
Безрисковые |
|
Низкорисковые |
|
|
Высокорисковые |
«Экономика железнодорожного транспорта»
Авторы: Н.П. Терешина, Л.П. Левицкая, Л.В. Шкурина
Рис.9.2. Классификация инвестиций
Доходы
Срок жизни проекта
2
Время
1
3
«Экономика железнодорожного транспорта»
Авторы: Н.П. Терешина, Л.П. Левицкая, Л.В. Шкурина
Рис. 9.3 График развития инвестиционного проекта
«Экономика железнодорожного транспорта»
Авторы: Н.П. Терешина, Л.П. Левицкая, Л.В. Шкурина
Рис. 10.1. Графическое определение срока окупаемости
«Экономика железнодорожного транспорта»
Авторы: Н.П. Терешина, Л.П. Левицкая, Л.В. Шкурина
Рис. 10.2. Графическое определение внутренней нормы доходности
«Экономика железнодорожного транспорта»
Авторы: Н.П. Терешина, Л.П. Левицкая, Л.В. Шкурина
Рис. 11.1. Кругооборот стоимости основных фондов.
«Экономика железнодорожного транспорта»
Авторы: Н.П. Терешина, Л.П. Левицкая, Л.В. Шкурина
Рис.11.2 . Структура вагонного парка.
«Экономика железнодорожного транспорта»
Авторы: Н.П. Терешина, Л.П. Левицкая, Л.В. Шкурина
Рис.11.3 . Структура локомотивного парка.
«Экономика железнодорожного транспорта»
Авторы: Н.П. Терешина, Л.П. Левицкая, Л.В. Шкурина
Рис.11.4 Структурная схема классификации оборотных средств
Экономические
Психофизиологические
Социальные
Разработка рациональных
форм разделения и кооперации труда в
соответствие с развитием техники и
технологии производства
Рационализация режимов
труда и отдыха
Задачи НОТ
Улучшение нормирования
труда
Направления НОТ
Улучшение организации
и обслуживания рабочих мест
Совершенствование
материального и морального стимулирования
труда
Рационализация методов
и приемов труда
Улучшение подготовки
и повышение
Квалификации
Улучшение условий
труда, его дальнейшее облегчение и
оздоровление
Укрепление
трудовой дисциплины и развитие творческой
инициативы
«Экономика железнодорожного транспорта»
Авторы: Н.П. Терешина, Л.П. Левицкая, Л.В. Шкурина
Рис. 12.1. Структурная схема основных направлений НОТ на предприятии
«Экономика железнодорожного транспорта»
Авторы: Н.П. Терешина, Л.П. Левицкая, Л.В. Шкурина
Рис. 12.2. Схема классификации рабочего времени
«Экономика железнодорожного транспорта»
Авторы: Н.П. Терешина, Л.П. Левицкая, Л.В. Шкурина
Рис.12.3. Виды норм и нормативов труда
«Экономика железнодорожного транспорта»
Авторы: Н.П. Терешина, Л.П. Левицкая, Л.В. Шкурина

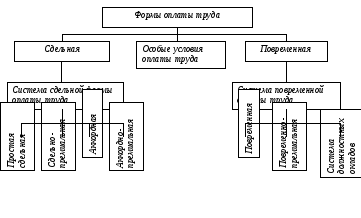

Рис. 13.1. Структурная схема систем оплаты труда
«Экономика железнодорожного транспорта»
Авторы: Н.П. Терешина, Л.П. Левицкая, Л.В. Шкурина
Рис. 13.2. Структурная схема заработной платы
|
НОМЕНКЛАТУРА ДОХОДОВ И РАСХОДОВ ПО ВИДАМ ДЕЯТЕЛЬНОСТИ ОАО «РЖД» |
|||||||||||||||||||
|
К |
|||||||||||||||||||
|
|
|
|
Все расходы разбиты по статьям, а внутри статей – по экономическим элементам |
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Расходы
по обычным видам деятельности Распределяются
по видам деятельности: 1.Грузовые
перевозки 2.
Предоставление услуг инфраструктуры 3.
Предоставление услуг локомотивной
тяги 4.
Пассажирские перевозки в дальнем
следовании 5.
Пассажирские перевозки в пригородном
сообщении 6.
Ремонт подвижного состава 7.
Строительство объектов инфраструктуры 8.
Научно-исследовательские и
опытно-конструкторские работы 9.
Предоставление услуг социальной
сферы 10.
Прочие виды деятельности |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Прочие
расходы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Специфические
(прямые производственные) Общепроизводственные Общехозяйственные |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
По укрупненным видам работ По хозяйствам Расходы по содержанию аппарата
управления Без расходов по содержанию
аппарата управления |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ЛАССИФИКАТОР
РАСХОДОВ
