Діаметр нижнього перетину труби визначається з урахуванням нахилу стіни труби, рівним 0.01,по формулі:

Dниз Dу ст 1 0,01Нтр

(3.112)

41

4 ДОДАТКОВА ІНФОРМАЦІЯ

Додаток 4.1

Регенеративні печі

Відносяться до ванних печей безперервної дії. Найбільш поширені в скляному виробництві, оскільки вони продуктивні, економічні і зручні в обслуговуванні.

При проектуванні печі враховується необхідна продуктивність печі. Залежно від продуктивності вибирається один з двох типів печей.

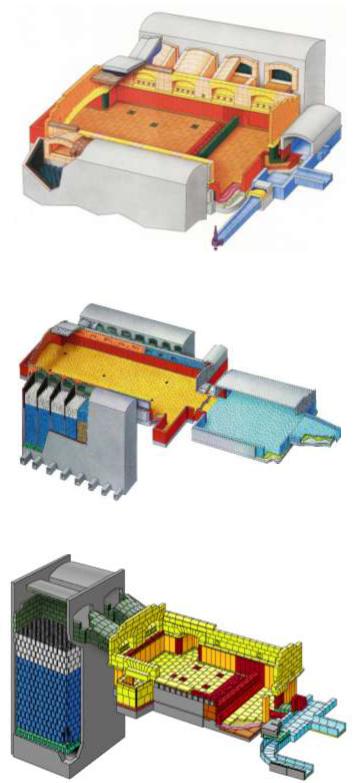

Рисунок 4.1.скловарна піч з поперечним напрямом полум'я для виробництва штучних виробів

Рисунок 4. 2 скловарна піч з поперечним напрямом полум'я для виробництва листового скла флоат способом

Рисунок 4.3 Скловарна піч з підковоподібним напрямом полум'ю для виробництва штучніх

виробів

42

Печі прямого нагріву

У печах прямого нагріву як топливосжигающих пристрої изпользуют типові пальники, встановлені уподовж печі з обох боків робочого простору або в склепінні. Ці пальники дозволяють спалювати паливо з мимнимальным коефіцієнтом витрати повітря, що забезпечує необхідні температури навіть при використанні холодного повітря.

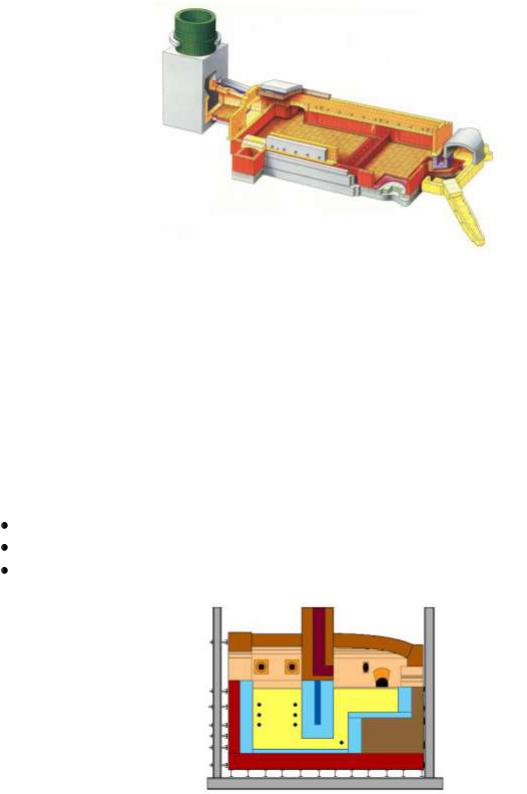

Рисунок 4.4. скловарна піч прямого нагрівурекуперативна.

Електричні скловарні печі

Електричні і полум'яно-електричні скловарні печі доцільно використовувати для отримання стекол, що містять летючі компоненти шихти, кольорових стекол (особливо насичених тонів), стекол, до складу яких входить фтор і свинець.

Електровариво застосовується для виробництва тугоплавких і спецстекол типа НС, "пирекс" і "13В".

Добре зарекомендували себе електричні печі у виробництві фрит для емалей і глазурі, базальтов і інших силікатних розплавів.

Витрата тепла на вариво 1 кг скла складає:

Для печей продуктивністю від 15 до 50 т/сутки - 0,9-1,0 кВт ч/кг; для печей продуктивністю від 10 до 15 т/сутки - 1-1,5 кВт ч/кг; для печей продуктивністю від 0,15 до 10 т/сутки - 1,5-3,5 кВт ч/кг.

Рисунок 4.5. Електрічна скловарна піч продуктивністю від 0,5-20 т/добу.

43

Додаток 4. 2

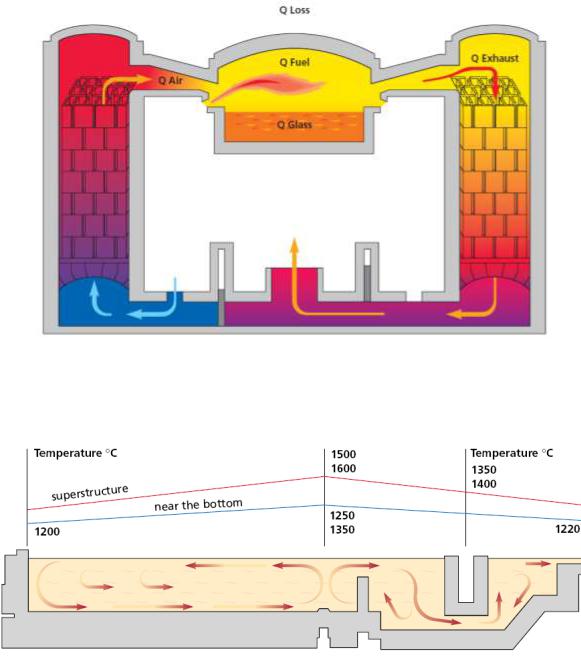

Рисунок 4.6 Схема руху повітря та димових газів в скловарній печі з поперечни напрямком полум'я.

Рисунок 4.7 Схема змінювання температури скломаси по довжині проточної скловарної печі.

44

Додаток 4.3

Таблиця 4.1. Характеристика вогнетривких матеріалів

Вогнетриви

Хімічний

Максимальна

Коефіцієнт

Місто використання



склад



температура

теплопровід

в скловарній печі



вогнетривкої



застосування

ності (λ),





основи





°С

Вт/м °C





%











(в інтервалі





















200-1000°С)



1



2

3

4

5

Динасові

SiO2 94-98

1630-1680

1,4-1,9

Полум’яний простір











склепіння,











1/3 висоти верхньої











будовирегенераторів,











стінки пальників

Напівкислі

SiO2 82-86

1300-1400

0,9-1,6

Стіни регенераторів,



AL2О3 15-30





димоповітряних











каналів, газоходів.

Шамотні

SiO2 50-65

1200-1400

0,9-1,6

Дно, нижній ряд



AL2О3 45-30





стін басейну,











остуджу вальної











частини, виробних











каналів.

Каолінові

SiO2 54-57

1450-1550

1,0-1,8

Для кладки стін



AL2О3 40-45





басейну варильної











частини

Плавлений кварц

SiO2

99

1650-1680

2,0

Для кладки печей











безлужних та мало











лужних составів:











Стіни басейну











протоки, дно











варильної ф











виробної











чатини.частини

Цирконові

ZrSiO4

1450-1600

1,1-1,7

Стіни, вльоти











декілька перших пар











пальників

Силіманітові

SiO2 36-47

1450-1550

1,6

Стіни виробної



AL2О3 50-60





частини

Високоглиноземісті і

SiO2 21-53

1500-1700

1,7-3,5

Використання

мулітові

AL2О3 45-75





обмежене. Для

Корундові на

SiO2 6-22

1450-1600

1,7-3,5

кладки

глинистій зв'язці

AL2О3 75-93





регенераторів,











верхньої частини











насадки.













Магнезитові

MgO

80-92

1550-1800

3,0-3,7

Для кладки насадки











регенераторів

Хромомагнезитові

MgO

50-60

1500-1700

1,7-2,2





Cr2O3

15-30







45

продовження таблиці 4.1



1

2





3





4



5



































Електролиті:











Мулітові і

3 AL2О3· SiO2



1550-1800





2,3-2,9



Використання

Циркономулітові

















обмежене. Стіни





















басейну, виробна





















частина

Корундові (корвішит)

AL2О3 80-99



1650-1900





3,5-4,0



В печах для варки





















кольорових





















світотехнічних





















стекол: стіни





















варильного басейну і





















виробної частини,





















кутові бруси, вльоти





















пальників, донні





















плити

Цирконієвоглиноземні

AL2О3 50-70



1700





3,5-4,0



Скловарні печі для

(Бакор)

ZrO2 15-40













варки листового,





















тарного, сортового





















скла: стіни басейну,





















завантажувальної





















кишені, стіни і





















вльоти пальників





















проток, пережим,





















порог, міста





















нуртування.

Карборундові

SIC 65-90



1600-1750





9,3-14,0



Використання





















обмежене

Таблиця 4.5 Вогнетриви фірми SEPR

































Показники











Марки













ЕR 1682 RX



ЕR 1621 RX



ЕR 5312 RX



1

Склад:























AL2О3





50,6



55,8



87,5





ZrO2





32,5



15,0



-





SiO2





15,6



23,5



0,5





MgO





-



-



7,5





домішки





1,3



5,0



1,3

























2

Теплопровідність, Вт/м*К:





















При Т=500°C





4,0



3,6



2,1





При Т=1000°C





4,0



3,9



3,3





При Т=1500°C





5,5



5,7



6,1



























46

Додаток 4.4

Таблиця 4.6 Вогнетриви для наповнення камер регенераторів фірми SEPR



Вогнетриви Cruciform

Параметр

Тип а

Тип б

Висота виробу, мм

420

420

Питома поверхня нагріву,

11,3-16,6

12,1-21,0

м23





Товщини стінки, мм

30

30

Форма виробу

Хрестоподібна , яка дає

Хрестоподібна , яка дає



можливість викладати комірку

можливість викладати



в камери регенератору

комірку в камери



площею від 130х130 до

регенератору площею від



170х170мм

140х140 до 180х180мм



Вогнетриви «Veitscher»



TG

TL

Висота виробу, мм

150

150

Питома поверхня нагріву,

17,4

18,9

м23





Товщини стінки, мм

30

30

Форма виробу

Горщикового типу

Горщикового типу

а) б)

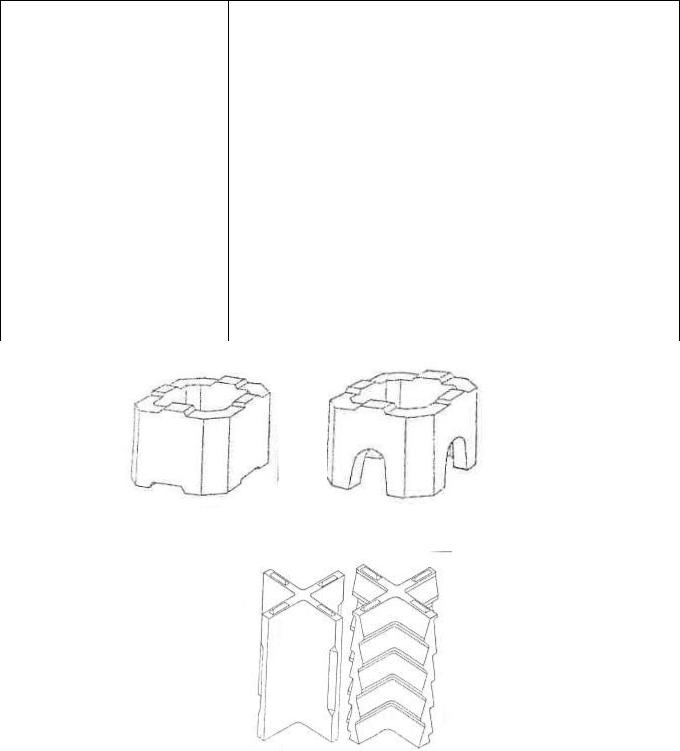

Рисунок 4.8 Насадочні блоки фірми Topfstain: а) TG, б) TL

Рисунок 4.9 Тіла наповнення регенераторів фірми Cruciform

47

Додаток 4.5 Таблиця 4.7 Приклади питомого знімання скломаси і енерговикористання для скловарних печей деяких типів

Тип ваної печи

Тип скла

Площа

Глибина

Кількість

Співвідношен

Продуктивність

Продуктивність

Питоме





варильного

басейну

скломаси

ня

по скломасі,

з варильної

енеговикористання,





басейну,

в зоні

в обємі

довжини/шир

т/доб

площі, т/м2 добу

кДж/кг скломаси





м2

варки,

басейна,

ини басейну













мм

т









Регенеративна

Тарне скло

15-155

1200-

50-500

1,9-3,0÷1

40-500

2,5-4,0

4200

піч з поперечним





1700











напрямком

















полум'я

















Регенеративна

Тарне скло

15-140

1200-

50-500

1,9-2,5÷1

40-450

2,5-4,0

3800

піч з





1700











підковоподібним

















напрямком

















полум'я

















Піч з

Тарне скло

До 250

1100-

50-650

2,0-2,8:1

40-450

2,5-4,0

5000

рекуперативним





1600











підігрівом повітря

















Піч з примусовим

Тарне скло

110-154

1300-

390-600

2,0-2,4:1

350-425

2,3-3,5

3050-3500

кисневим дутьєм





1700











Регенеративна

Листове скло

100-400

1200-

300-2500

2,1-2,8:1

150-900

2,3-2,7

6300

піч з поперечним





1400











напрямком

















полум'я

















Регенеративна

Електротехнічне

70-300

900-

160-700

2,0-3,0:1

100-500

1,1-1,8

8300

піч з поперечним

скло



1100











напрямком

















полум'я

















Рекуперативна піч

Скляна посуда

15-60

1100-

40-180

1,8-2,2:1

15-20

1,0-2,0

6700







1300











Рекуперативна піч

Скловолокно

15-100

800-

50-200

2,8:1

30-350

3,4

4300







1500











Перелік посилань

1.Ю.М. Волгина. Теплотехническое оборудование стекольных заводов. - М.: Стройиздат, 1982

2.П. В. Левченко. Расчёт печей и сушил силикатной промышленности. - М.: Высшая школа 1968

3.М. И. Роговой, И. Н. Кондакова, М. Н. Сагановский. Расчёты и задачи по теплотехническому оборудованию предприятий промышленности строительных материалов. - М. : Стройиздат, 1975

4.Справочник по производству стекла, ч. II - М.: Госстройизат, 1963

5.О. Н. Попов, Л. Е. Красный, М. Я. Богомольный. Опыт применения тепловой изоляции печей в СССР и за рубежом. Журнал. Стекло и керамика. 1982, N 3, С. 9-11

6.Ю. А. Гулоян. Эффективность технологических процессов в производстве стеклянных изделий. - М. : Лёгкая и пищевая промышленность, 1982

7.Я. Станон. Электрическая варка стекла. - М. : Лёгкая индустрия, 1979

8.Д. Б. Гинзбург. Стекловаренные печи - М. : Стройиздат, 1967

9.Гойхман В.Ю., Руслов В.И., Костиря В. А. Печная теплотехника в производстве стекла - Харков. Факт, 1997

КРИТЕРІЇ ОЦІНЮВАННЯ

При оцінюванні курсового проекту враховуються наступні критерії: дотримання графіку виконання і оформлення проекту, відповідність змісту проекту завданню, якість, ступінь самостійної роботи студента, якість розрахунковографічних робіт, зв'язність викладення і грамотність пояснювальної записки і креслень.

При захисті курсового проекту оцінюється зміст доповіді і відповідей на додаткові запитання, вміння викладати думки, володіння науково-технічною термінологією; теоретична і практична підготовка з дисциплін спеціальності.

ОЦІНКА "5" Студент повністю висвітлює зміст матеріалу з установленої теми проекту, чітко уявляє зміст матеріалу, вільно володіє спеціальними термінами; технічно грамотно ілюструє доповідь захисту схемами, ескізами, кресленнями; вільно пояснює конструкцію і принцип роботи проектуємого улаштування. Послідовно викладає матеріал, використовує довідники, нормативні документи; впевнено і правильно застосовує одержані знання з даної дисципліни і суміжних дисциплін для вирішення практичних завдань; володіє вільно українською та російською мовою, не робить граматичних помилок.

ОЦІНКА "4" Студент розкриває основний зміст матеріалу, точно використовує спеціальні терміни, не допускає грубих граматичних помилок, роботу виконує чисто, акуратно; схеми, ескізи креслення виконує у відповідності до вимог ЕСКД, вільно читає креслення, схеми; можливі у відповідях одна-дві неточності в термінології, другорядних висновках, помилки в арифметичних підрахунках, які не змінюють суті одержаних результатів.

ОЦІНКА "З" Студент зміст питання розкриває частково, не завжди послідовно; не пов'язує свої відповіді з раніше одержаними з дисципліни та суміжних дисциплін; читає схеми, але допускає окремі помилки; відповіді неповні, але суть питання в цілому висвітлена; для вирішення практичних завдань застосовує одержані знання з деякими труднощами; у виконанні схем, ескізів, креслень допускаються граматичні помилки; у спеціальній термінології допускає помилки, слабо володіє технікою розрахунків.

ОЦІНКА "2" Студент не висвітлює основного змісту питання, допускає груб, помилки в розрахунках і кінцевих висновках; читає схеми, креслення з грубими помилками; слабо володіє спеціальною термінологією, текстовий матеріал має значну кількість помилок, є велике число виправлень, слабо володіє мовою викладу матеріалу.
