Вопрос 4 Программный комплекс по статистическому учету пожаров

Система пожарной статистики, как совокупность организационно-правового, программно-технического и методического обеспечения, направлена на формирование и анализ количественных характеристик развития системы противопожарной защиты объектов и населенных пунктов в Российской Федерации.

Исходными данными для выполнения работы являются статистические данные о пожарах и их последствиях, собираемые по всем субъектам России.

Программно-техническое обеспечение сбора, ведения и обработки статистической отчетности ГПС МЧС России в составе ФБД «Пожстат» внедрено в ВНИИПО. После анализа потребностей и технологии формирования статистической отчетности ФБД «Пожстат» внедрен в полном объеме в ГУ МЧС России по субъектам Российской Федерации.

Базы данных статистической отчетности ГПС МЧС России и результаты их обработки ориентированы на ГУ МЧС России. Они могут использоваться в информационно-аналитических материалах и в дальнейших научных исследованиях.

Результаты используются для подготовки различного уровня информационно-аналитических материалов и обоснования решений, относящихся к оценке состояния ресурсов ГПС и эффективности работы ГПС.

Документы по учету пожаров:

Приказ МЧС России № 714 от 21 ноября 2008 г. «Об утверждении Порядка учета пожаров и их последствий» (зарегистрирован в Минюсте России 12 декабря 2008 г. № 12842)

Приказ МЧС России № 760 от 10 декабря 2008 г. « О формировании электронных баз данных учета пожаров (загораний) и их последствий» с изменениями от:

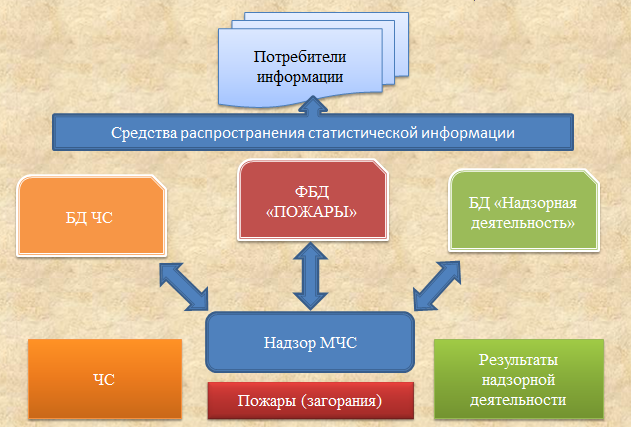

Рисунок 20 - Структурная схема прохождения статистической информации

«Программный комплекс СтатПож 2009» состоит из двух основных блоков «База данных» и «Запросы».

Рисунок 21 – Схема программного комплекса «Статпож 2009»

Блок «База данных» - предназначен для ввода карточек учета пожаров (загораний) и работы с текущим массивом данных (базой данных). Также предусмотрена работа с фиксированными дополнительными полями карточки учета пожара.

Блок «Запросы» - предназначен для осуществления соответствующих выборок из базы данных за один – пять лет по показателям, содержащимся в карточке учета пожаров. Пользователь может использовать, как стандартную библиотеку запросов, так и составлять свою собственную.

Для запуска необходимо выбрать пиктограмму, соответствующую тому или иному блоку Комплекса. Запуск может осуществляться непосредственно с рабочего стола, из панели быстрого запуска или путем вызова Меню Windows Пуск->Программы->СтатПож 2009.

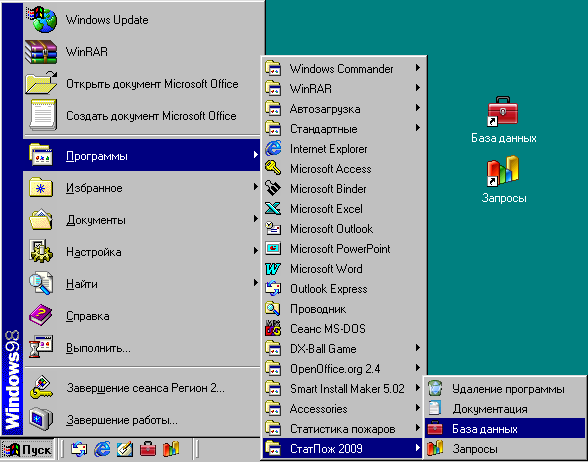

Рисунок22 - Пример запуска Комплекса

На следующем этапе появится информационное окно программы защиты Комплекса – Frost Guard. Данная защита, разработана для обеспечения своевременного обновления и стандартизации версии Комплекса во всех субъектах РФ.

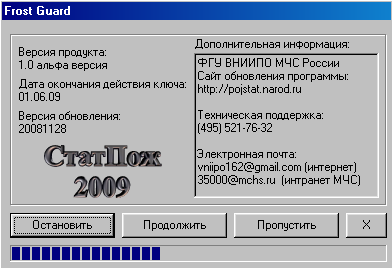

Рисунок 23 - Информационное окно запуска Комплекса

В левой части окна приведена информация, касающаяся установленной версии Комплекса; срока окончания действия лицензионного ключа; версии обновления установленного ключа.

Правая часть информационного окна содержит дополнительную (справочную) информацию: сайт обновления программы, телефон технической поддержки, адреса электронной почты.

Для того, чтобы внимательно ознакомиться с рассмотренной выше информацией необходимо нажать кнопку Остановить, для продолжения процесса запуска необходимо выбрать кнопку Продолжить. Для быстрого перехода к работе Комплекса следует выбрать кнопку – Пропустить. Для отмены запуска - кнопка Закрыть (Х).

Программа защиты Комплекса – Frost Guard оснащена специальным ключом, отслеживающим срок окончания работы Комплекса. За 30 дней до окончания срока действия лицензионного ключа программа защиты Комплекса выдаст сообщение о сроке истечения его действия.

Пользователь обязан до истечения указанной даты скачать с сайта http://pojstat.narod.ruпоследние обновления к Комплексу (см. лицензионное соглашение). Обновление представляет собой единый исполняемый файл, который автоматически проводит все необходимые изменения. В комплект обновления Комплекса также входит и новый лицензионный ключ, продлевающий срок функционирования Комплекса.

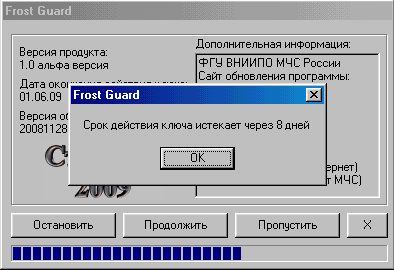

Рисунок 24 - Окно с информацией, что срок действия лицензионного ключа истекает

По истечении указанного срока Комплекс запускаться не будет, и будет выдано окно с сообщением, что срок действия ключа истек.

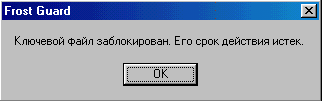

Рисунок 25 - Окно с информацией, что срок действия лицензионного ключа истек

При регулярной установке обновлений - автоматически продлевается и срок действия лицензионного ключа.

Запуск Комплекса непосредственно из каталога C:\Stp2 на жестком диске путем нажатия на соответствующий исполняемый файл не осуществим, при этом выдается сообщение (рис. 22). В зависимости от версии операционной системы оно может отличаться.

Рисунок 6 - Пример сообщения о невозможности запустить комплекс непосредственно из каталога на жестком диске

РЕГИСТРАЦИЯ КОМПЛЕКСА

После успешной установки «Программного комплекса СтатПож 2009» пользователь, при необходимости, может провести регистрацию Блока «Запросы».

Для осуществления регистрации требуется наличие базы данных за текущий год. Если база данных отсутствует (первый запуск программы) то для ее создания необходимо запустить Блок «База данных». В главном Меню открывшейся программы следует выбрать База Данных->Создать.

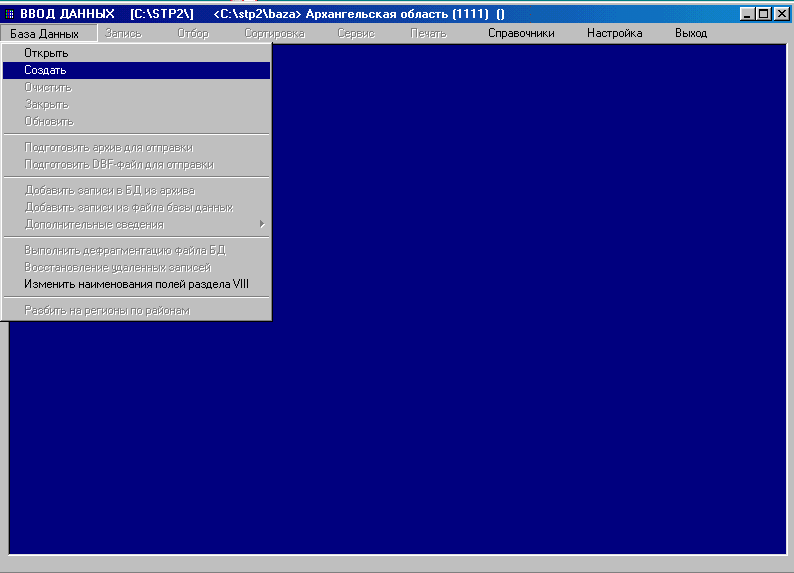

Рисунок 27 - Главное меню Блока «База данных» создать базу данных

Далее в открывшемся окне следует ввести текущий год и нажать Кнопку «Ввод» или функциональную клавишу Enter. В случае отмены выберите Кнопку «Отмена» или клавишу Esc. По умолчанию пользователю уже предлагается текущий год в соответствии с установленной в операционной системе системной датой.

После создания базы данных текущего года пользователю представляется возможность заполнения карточки учета пожара. Путем нажатия функциональной клавиши Esc пользователь возвращается в предыдущее окно. Для завершения указанной процедуры, необходимо в главном Меню программы выбрать Выход.

Когда база данных создана, пользователь может приступить непосредственно к регистрации Блока «Запросы». Его запуск описан в разделе 4 настоящего руководства.

После запуска Блока «Запросы» будет предложено выполнить переиндексацию созданной базы данных (рис. 25). Пользователь может выбрать кнопку «Нет», если созданная база не заполнена. Или кнопку «Да», если существует необходимость в её переиндексации.

Рисунок 28 - Сообщение о выполнении переиндексации базы данных

Далее появится сообщение о нарушении регистрации программы (рис. 26). Для продолжения регистрации нажмите кнопку «OK». После успешной регистрации данное информационное окно появляться не будет.

Рисунок 29 - Сообщение о нарушении регистрации программы

В открывшемся окне пользователю будет предложено ввести регистрационный код. Для этого пользователь должен связаться со службой технической поддержки ФГУ ВНИИПО МЧС России (см. рис. 12) и зарегистрироваться. При регистрации необходимо сообщить следующую информацию:

- наименование субъекта РФ;

- Ф.И.О. пользователя;

- контактный телефон;

- цифровой код, указанный в верхней части окна.

В ответ на сообщенный набор цифр пользователь получает индивидуальный цифровой регистрационный код, который вводит в соответствующее окно. При наборе регистрационного кода цифры в окне ввода видны не будут (рис. 30). После окончания ввода регистрационного кода необходимо нажать кнопку «Ввод» или функциональную клавишу Enter.

Рисунок30. Ввод регистрационного кода

На следующем этапе пользователю будет предложено ввести пароль для запуска Блока «Запросы». Данное окно будет появляться каждый раз при запуске указанного модуля Комплекса.

При вводе верного регистрационного кода и пароля (кода) для доступа (см. п. 5.6) запускается Блок «Запросы» (рис. 31).

Рисунок 31 - Окно запуска Блока «Запросы» после успешной регистрации

Регистрация Блока «Запросы» производится один раз при первом запуске программы. Полученный регистрационный код является индивидуальным для конкретного персонального компьютера, на который устанавливается Комплекс.

Окно ввода пароля (кода доступа) для входа в Блок «Запросы» появляется каждый раз при его запуске.

Электронная карточка пожара (загорания)

Выбираем запись, добавить основную карточку, либо, если нам необходимо откорректировать существующую карточку выбираем её.

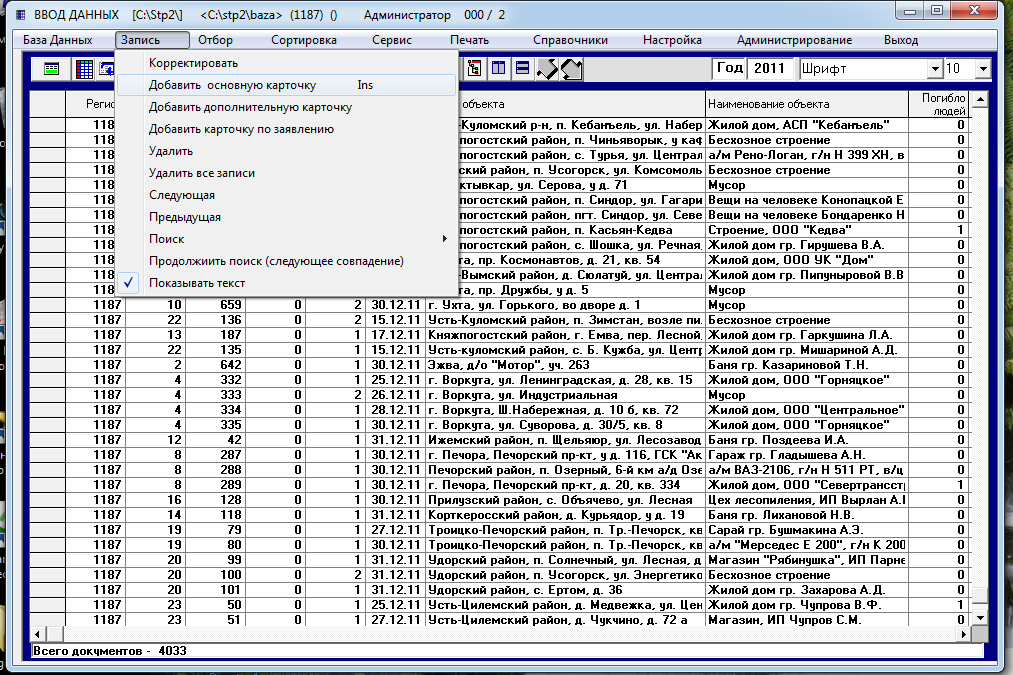

Рисунок 32 – Создание карточки учета пожара

Открывается электронная форма карточки учета пожара. Нет необходимости обращаться к справочнику с классификатором полей, он содержится прямо в программе.

Рисунок 33 – Карточка учета пожара (загорания)

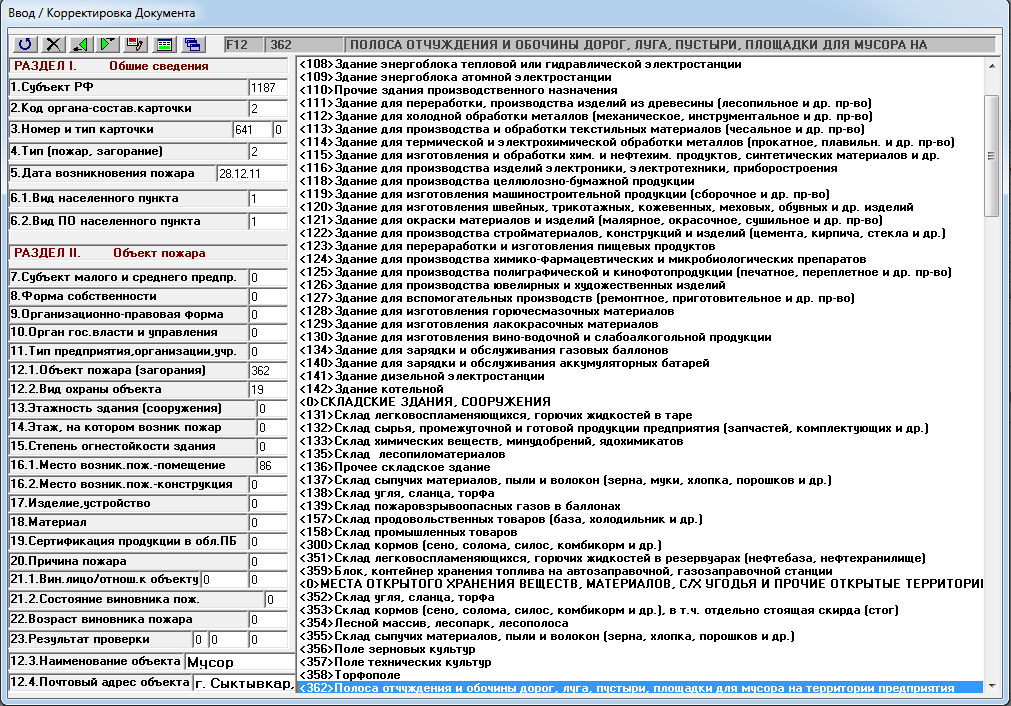

Рисунок 34 – Заполнение карточки учета пожара (загорания)

При выборе поля заполнения справа открывается справочник с расшифровкой полей, выбираем необходимо поле и щелкаем по нему, информация добавляется в форму.

После заполнения и сохранения результатов карточка добавляется в базу данных.

Данные в базе могут быть отсортированы, мы можем сформировать интересующий нас запрос, получить информацию.

Рисунок 35 – База данных с внесенными сведениями

Сформированная база данных в установленные сроки передается во ВНИИПО МЧС России для формирования общей базы.

Для поддержки функционирования программного обеспечения «Статпож 2009» создан сайт «Статистика пожаров».

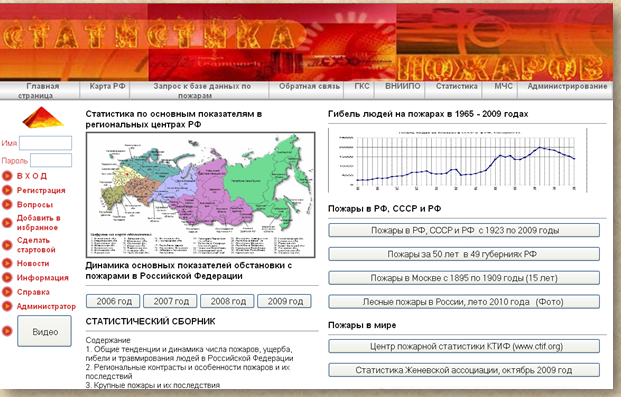

Рисунок 36 – Сайт «Статистика пожаров»

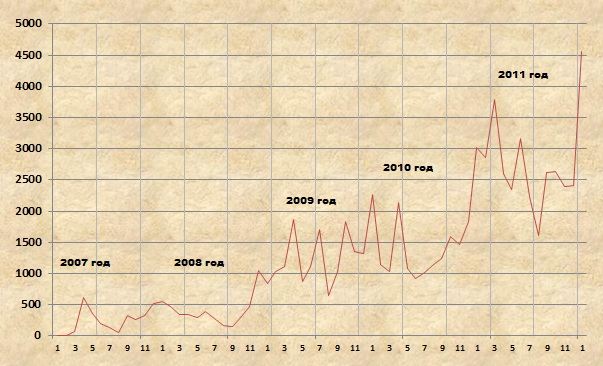

Рисунок 37 – Посещаемость сайта «Статистика пожаров».

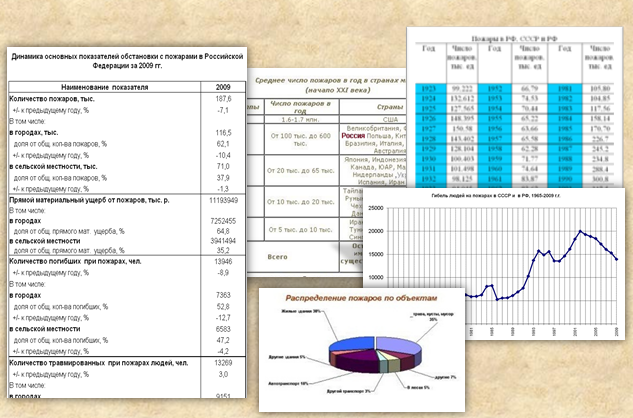

Рисунок 38 – Статистические материалы по пожарам общего характера.

Данное программное обеспечение позволяет значительно сократить время на заполнение карточек учета пожаров, формирование отчетных форм и ведение статистики.
