Глава 7. Особенности разработки тактических замыслов и основных оперативных документов по пожаротушению
7.1. Оперативные планы тушения пожаров
Планы и карточки тушения пожаров являются важными оперативными документами, составляемыми заблаговременно. Они должны быть продуманными, конкретными, удобными в пользовании, полезными и способствующими организации тушения пожаров. Оперативные документы по пожаротушению способствуют повышению теоретической и практической подготовки начальствующего состава пожарной охраны, боевой готовности пожарных подразделений; развитию у начальствующего состава тактического мышления, умения производить ими расчеты сил и средств; грамотно решать вопросы по организации и тактике тушения пожаров.
Оперативный план - это боевой документ, предусматривающий разработку основных вопросов организации тушения развившихся пожаров на наиболее важных пожароопасных, взрывоопасных и сложных в оперативно-тактическом отношении объектах. Оперативные планы составляют на нефтебазы, биржи лесопиломатериалов, лесозаводы, предприятия с пожаро-взрывоопасной категорией производств, элеваторы, мелькомбинаты, комбикормовые заводы, производственные корпуса с большой площадью сгораемых покрытий, бесфонарные производственные здания, электростанции, морские порты, аэропорты, театры, дворцы и дома культуры, кинотеатры вместимостью 400 и более мест, больницы, школы-интернаты, дома инвалидов и престарелых, базы продовольственных и промышленных товаров, универмаги, здания повышенной этажности, а также уникальные и важнейшие административные и общественные здания. На остальные объекты по решению органа пожарной охраны могут быть составлены оперативные карточки пожаротушения.
В зависимости от оперативно-тактической характеристики предприятия оперативный план составляют на весь объект или раздельно по производственным зданиям и открытым технологическим установкам. Оперативный план разрабатывают в двух экземплярах: один хранится на пункте связи пожарной части, в районе которой находится объект, и вручается начальнику дежурного караула при выезде на пожар (в сельской местности на ЦППС гарнизона или ППЧ райцентра без дежурного диспетчера), второй экземпляр находится на автомобиле оперативного штаба пожаротушения или оперативного дежурного по гарнизону пожарной охраны. На закрытые объекты оперативные планы хранятся в опечатанном сейфе штаба пожаротушения или на ЦППС.
Разработке плана должны предшествовать всестороннее изучение объекта, оперативно-тактическая оценка его и установление наиболее сложного варианта возможного пожара, который принимается в качестве расчетного. Исходя из особенностей объекта можно предложить несколько расчетных вариантов. Например, при пожарах в театрах и дворцах культуры основным вариантом является тушение пожара, возникшего на сцене, а вторым - пожар в зрительном зале. Для нефтебаз целесообразны два варианта: один на случай тушения пожара в резервуаре, для ликвидации которого потребуется наибольшее количество сил и средств, а второй - в группе резервуаров, расположенных в одной обваловке или не менее одной трети в парках подземных резервуаров. На электростанциях оперативный план составляют по трем вариантам: один для тушения пожара в кабельных туннелях, второй - в машинном зале электростанции и третий - на открытых электроустановках.
Оперативный план состоит из текстовой и графической частей, выполняется на плотной бумаге единого формата для всех частей гарнизона и должен иметь плотную обложку. Опыт работы гарнизонов пожарной охраны показывает, что наилучшим форматом планов является 20Х30 см. Текстовая часть плана включает оперативно-тактическую характеристику объекта, данные о возможном развитии и тушении пожара, характеристику возможной обстановки пожара по промежуткам времени, расчет сил и средств для тушения пожара при выбранном варианте, порядок их привлечения, рекомендации РТП по организации боевых действий. В текстовую часть входят также приложения: рекомендации начальнику оперативного штаба, начальнику тыла, ответственным лицам за технику безопасности и другим; инструкции с обязанностями лиц объекта, привлекаемых для работы в штабе; инструкции взаимодействия со службами объекта, города и другими организациями; сводные данные по расчету сил и средств при каждом варианте тушения пожара (в планах на нефтебазы прилагается сводная таблица с данными по расчету сил и средств для тушения в каждом резервуаре); необходимые справочные материалы, имеющие отношение к развитию и тушению пожара на данном объекте,
Приложения с рекомендациями оформляют в двух экземплярах:
один находится в составе оперативного плана, а второй - в непромокаемом прозрачном конверте, который выдается должностному лицу Для руководства в процессе тушения пожара.
Текстовую часть печатают на пишущей машинке или выполняют черной тушью печатным (чертежным) шрифтом. В виде исключения можно использовать черную пасту, применяемую в шариковых ручках. Графическая часть оперативного плана должна быть наглядной, включать максимум необходимых сведений и не перегружаться второстепенными деталями. Она включает план-схему объекта на местности, поэтажные планы, в необходимых случаях разрезы зданий (сооружений), планы основных зданий объекта и приложения: схему организации связи на пожаре, схему для начальника тыла по расстановке пожарных машин на водоисточники с указанием подачи возможного количества технических приборов тушения, схемы подачи воды в перекачку, подвоза ее с удаленных водоисточников и др.
Приложения графической части, как и текстовой, необходимо оформлять в двух экземплярах: один находится при плане, а второй выдается руководству в процессе пожаротушения. Графическая часть плана должна быть выполнена черной тушью с соблюдением правил строительного черчения и условных оперативно-тактических обозначений, а план-схема на местности, поэтажные планы и планы основных зданий объекта - обязательно в масштабе, соответствующем формату документа. Принятый масштаб необходимо указать на чертеже.
На плане-схеме выделенными контурами показывают объект возможного пожара, прилегающие здания (открытые технологические установки, сооружения) с указанием степени огнестойкости и разрывов; наносят водоисточники, которые можно использовать при тушении пожара и расстояния от них по маршрутам прокладки рукавных линий; обозначают расстановку пожарных машин частей гарнизона, прибывающих на объект по установленному номеру вызова, дают другие сведения, имеющие прямое отношение к развитию и тушению пожара. В случаях, когда при тушении пожара возможен один характерный вариант расстановки сил и средств, на плане-схеме объекта обозначают полную схему боевого развертывания пожарных подразделений с указанием мест расположения стволов и генераторов.
На поэтажных планах и разрезах должны быть отражены конструктивные, объемно-планировочные и технологические особенности объекта, возможные пути распространения пожара; расположение внутренних пожарных кранов, пенных установок, пусковых устройств стационарных систем пожаротушения, дымовых люков, задвижек трубопроводов, по которым транспортируются огнеопасные вещества, взрывоопасные места и т. п.
Разработанный оперативный план тушения пожара, согласованный с дирекцией объекта и заинтересованными службами, представляют начальнику гарнизона пожарной охраны на рассмотрение и утверждение. При необходимости привлечения на случай пожара сил и средств других объектов, организаций и служб города, выезд которых не предусмотрен гарнизонным расписанием (в порядке взаимодействия), оперативный план представляют на утверждение гор(рай). исполкома,
С оперативным планом обязательно должен быть ознакомлен начальствующий состав пожарной охраны гарнизона и в первую очередь пожарных частей, выезжающих на данный объект по установленному номеру вызова, а также работники заинтересованных служб. Практически оперативные планы отрабатывают не реже одного раза в год путем проведения пожарно-тактических учений с привлечением предусмотренных по расчетному варианту сил и средств. В отдельных случаях отработку и корректировку планов осуществляют путем проведения с начальствующим составом тактических занятий на объекте без привлечения пожарных подразделений. О всех учениях (занятиях с начсоставом), проведенных в порядке отработки оперативного плана, в нем делают отметки и при необходимости вносят коррективы.
Важными элементами составления оперативного плана являются расчет сил и средств по выбранному варианту и разработка рекомендаций должностным лицам по организации тушения возможного пожара. Некоторые особенности по данным вопросам приведены в примере.
Пример.Определить требуемое количество сил и средств для тушения возможного пожара в главном корпусе универсальной базы материально-технического снабжения, разработать рекомендации руководителю тушения пожара (РТП) и начальнику тыла (НТ).
Характеристика объекта.Здание универсальной базы материально-технического снабжения бесфонарное, одноэтажное, I степени огнестойкости, разделено на семь отсеков кирпичными противопожарными стенами, с двух сторон по длинным сторонам корпуса размещены антресоли. Покрытие сводчатое из железобетонных плит, уложенных по железобетонным фермам; кровля толерубероидная, высота корпуса до покрытия 12м. Над каждым отсеком расположены дымовые люки (план объекта на отм. 5,4 м показан на рис. 7.1).
В отсеках корпуса и на антресолях хранятся различные промышленные товары: бумага, резинотехнические изделия, ткани, оборудование, упаковка и др. Наибольшее количество материальных ценностей находится в отсеке № 3, где пожарная нагрузка составляет около 500 кг/м2. Размеры отсека 7248 м.
Противопожарное водоснабжение.По территории базы проходит кольцевой водопровод диаметром 150 мм,на котором установлены 24 пожарных гидранта. Напор в водопроводе на случай пожара может быть повышен до 50 м. В непосредственной близости к зданию (60 - 100 м) расположены шесть пожарных гидрантов. Максимальный расход воды в водопроводе, согласно акту проверки на водоотдачу, составляет 96 л/с. В здании имеется внутренний противопожарный водопровод.
Силы и средства.Для тушения возможного пожара привлекаются подразделения пожарной охраны, выезжающие согласно гарнизонному расписанию:
По автоматическому вызову № 2:ППЧ-53 (2 отделения на АЦ и АН - время следования 10 мин, СВПЧ-5 (2 отделения на АЦ и АН - время следования 22 мин, СВПЧ-2 (2 отделения на АЦ и АН - время следования 24 мин, СВПЧ-4 (2 отделения на АЦ) -время следования 26 мин, СВПЧ-8 (2 отделения на АЦ) - время следования 28 мин.
По вызову № 3 - дополнительно могут быть привлечены шесть отделений на автоцистернах и автонасосах, время следования 30 - 36 мин.

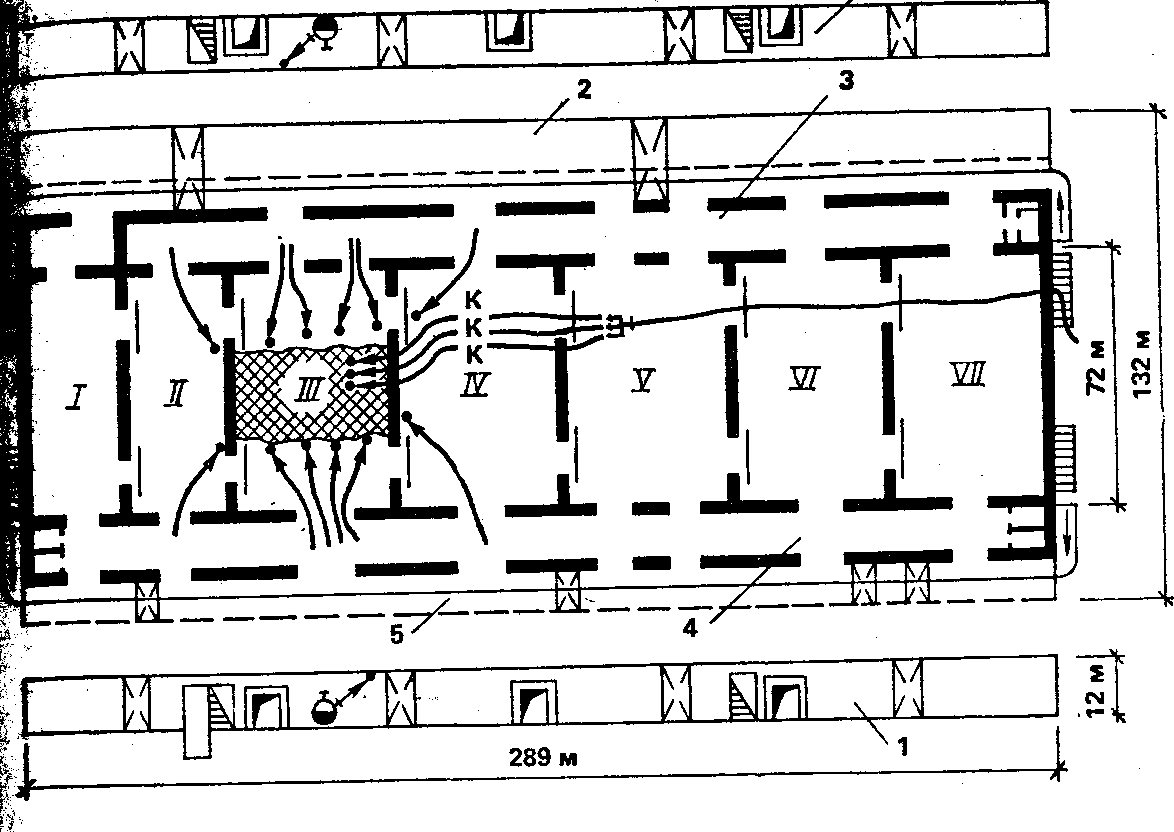

Рис. 7.1. План универсальной базы материально-технического снабжения
1 - антресоль; 2 - крановый пролет; 3 - приемная экспедиция; 4 - экспедиция выдачи; 5 – навес
Дополнительные данные.По справочным сведениям и анализу пожаров на объектах с характерной пожарной нагрузкой и характеристикой зданий линейная скорость распространения горения в среднем составляет 0,9 м/мин, а интенсивность подачи воды - 1 л/(м2с). Время до сообщения о пожаре по условиям объекта не превышает 10 мин, а боевого развертывания с установкой машин на ближайшие пожарные гидранты - 6 мин.
За наихудший вариант принимают возникновение пожара в центре отсека № 3 с наибольшей пожарной нагрузкой. Сначала горение распространяется по круговой форме, а затем, при достижении ограждений соседних отсеков, по прямоугольной в двух направлениях.
Расчет сил и средств
1. Определяем возможную обстановку на пожаре к моменту введения сил и средств первым подразделением, т. е. ППЧ-53.
1.1. Находим время свободного развития пожара [см. формулу 9.2), табл. 1.2)1
св=дс+сб1+сл1+бр1= 10 + 1 + 10 + 6 = 27 мин.
1.2. Далее находим путь, пройденный огнем (см. табл. 5.1)
R1=5Vл + Vл 2 = 5 0,9 + 0,9 17 = 19,8 м,
где 2 = св - 10 = 27 - 10 = 17 мин,
1.3. Вычисляем площади пожара и тушения, используя формулы табл. 1.14 и 5.2:
Sп =R2= 3,14 (19,8)2= 1231 м2;
S т=h(2R-h) = 3,145(219,8 - 5) = 543 м2.
1.4. Для локализации пожара на данной площади потребуется стволов А:
Nт ст.А =Sт1Is/Qст.А= 5430,1/7,4 = 8 стволов А.
Следовательно, караул ППЧ-53 не сможет обеспечить локализацию пожара на данный момент. Для этого необходимо не менее четырех - шести отделений (2 - 3 караула).
2. Определяем возможную обстановку на пожаре к моменту введения сил и средств караулом, прибывшим вторым, т. е. СВПЧ-5.
2.1. Находим путь, пройденный огнем (см. табл. 5.1)'
R2=R1+ 0,5Vл3==19,8+0,50,912 = 24,6 м,
где 3= - (10 +2) =39 - (10 +17) = 12 мин.
= св+ (сл1+сл2) = 27 + (22 - 10) = 39 мин.
К данному моменту площадь пожара примет прямоугольную форму с шириной а = 48 м и длиной
b= 49,2 м.
2.2. Вычислим площади пожара и тушения
Sп2= аb= 4849,2 = 2362 м2,
Sт2=nаh= 2485 = 480 м2.
2.3. Для локализации пожара на данной площади потребуется стволов А:
Nтст.А = Sт2 IS / Q ст.А= 480 0,1 / 7,4 = стволов А.
Фактически принимаем 8 стволов А (по 4 ствола с каждой стороны фронта тушения) с одновременным их использованием для защиты конструкций.
Вывод.При дальнейшем развитии пожара по прямоугольной форме в двух направлениях фронт и площадь тушения не изменяются. Следовательно, к моменту введения сил и средств караула СВПЧ-5 распространение горения в отсеке № 3 ограничивается, наступает момент локализации пожара по площади и поэтапное его тушение.
3. Определяем требуемое число стволов для осуществления защитных действий.
Исходя из возможной обстановки на пожаре и тактических условий проведения боевых действий на защиту, следует принять:
в отсеки II и IV - два ствола Б;
на покрытие отсека III- три ствола Б;
на антресоли экспедиций - по одному стволу Б от внутренних пожарных кранов.
Итого для защиты объекта от пожара необходимы 9 стволов Б.
4. Определяем фактический расход воды на тушение пожара и для защиты
Qф=Nтст.АQст.А+Nзст.БQст.Б= 87,4 + 93,7 = 92,5 л/с.
Расход воды из стволов принят при напоре у приборов 40 м ;см. табл. 3.25).
