Лекция 6
1.Классификация приборов для измерения линий.
2.Мерные ленты и рулетки.
3.Принцип измерения линий рулеткой, компарирование, вешение, введение поправок, точность измерений.
4.Нитяной дальномер, теория нитяного дальномера.
5.Электронные тахеометры.
СРС: Дальномеры с переменной базой и переменным параллактическим углом.
1.Классификация приборов для измерения линий.
Приборы, используемые для линейных измерений, условно делят на три группы: механические, оптические и физико-оптические. Механические приборы используются для непосредственного измерения расстояний. К ним относятся землемерные ленты, рулетки, тросы, длиномеры, инварные проволоки.
Землемерные ленты изготавливают длиной 20 м, 24 м и 50 м. Обозначают землемерные ленты буквами ЛЗ (лента землемерная) и ЛЗШ (лента землемерная штриховая). Изготавливают их из стальной полосы, которая наматывается на барабан. На обоих концах ленты имеются рукоятки, предназначенные для выравнивания полосы на поверхности земли и обеспечения необходимого натяжения при измерениях силой 10 кг. Мерные ленты типа ЛЗ изготавливают из стальной полосы шириной до 2,5 см и длиной 20, 24 или 50 м. Наиболее распространены 20-метровые ленты. На концах лента имеет вырезы для фиксирования концов втыкаемыми в землю шпильками. На ленте отмечены метровые и дециметровые деления. Для хранения ленту наматывают на специальное кольцо. К ленте прилагается комплект из шести (или одиннадцати) шпилек.
а б в

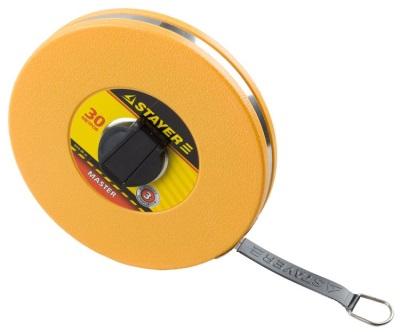

Рис.1. а - Мерная лента ЛЗ ; б – рулетка геодезическая стальная; в – рулетка геодезическая фиберглассовая в закрытом корпусе.
Рулетки измерительные металлические выпускают нескольких типов: РС – самосвертывающаяся; РЖ – желобчатая; РЗ – в закрытом корпусе; РК – на крестовине; РВ – на вилке; РЛ – с грузом. У рулеток типа А начало шкалы сдвинуто от торца ленты, а у рулеток типа В начало шкалы совпадает с торцом ленты.
Рулетки – узкие (до 10 мм) стальные ленты длиной 20, 30, 50, 75 или 100 м с миллиметровыми делениями. Для высокоточных измерений служат рулетки, изготовленные из инвара – сплава (64% железа, 35,5% никеля и 0,5% различных примесей), имеющего малый коэффициент линейного расширения. Для измерений пониженной точности применяют тесьмяные и фиберглассовые рулетки.
По точности тип А – 1 и 2 класса, остальные – практически все класса 3 (табл. 1).
Таблица 1
|
Длина рабочей части ленты, м |
Допустимые отклонения действительной длины от номинальной, ±мм | ||
|
1 класс |
2 класс |
3 класс | |
|
5 |
- |
1,0 |
2,0 |
|
10 |
0,5 |
1,0 |
2,5 |
|
20 |
1,0 |
2,0 |
4,0 |
|
30 |
- |
3,0 |
5,0 |
|
50 |
2,0 |
5,0 |
7,0 |
|
75 |
- |
7,5 |
10,0 |
|
100 |
- |
10,0 |
14,0 |
|
Отдельные дециметровые деления и метровые интервалы |
0,2 |
0,3 |
0,4 |
|
Отдельные сантиметровые деления |
0,1 |
0,2 |
0,3 |
|
Отдельные миллиметровые деления |
0,05 |
0,1 |
0,2 |
Из оптических дальномеров наибольшее распространение получили нитяный дальномер и дальномеры с переменной базой и переменным параллактическим углом.
К физическим дальномерам относятся радио- и светодальномеры. Существуют отдельные конструкции светодальномеров, которые используются только для измерения расстояний (СМ-5, «Блеск» и др.), а также светодальномеры, конструктивно объединенные с электронным (кодовым) теодолитом. Такая конструкция называется электронным тахеометром.
