Интегрирующие цепи. Переходная характеристика.
Интегрирующей называется цепь, сигнал на выходе который пропорционален интегралу от входного воздействия.

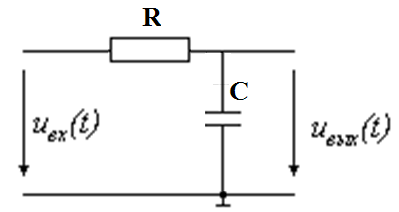

Простейшая интегрирующая цепь имеет вид:
Запишем для этой цепи второй закон Кирхгофа:
UR + UC = Uвх(t);
где UR - падение напряжения на емкости,
UC - падение напряжения на активном сопротивлении.
На участке интегрирования должно выполняться условие: UR >> UС.
Поэтому можно записать, что UR Uвх(t).
Ток, протекающий в цепи, i i R Uвх(t) / R,
а выходное напряжение описывается соотношением:
Uвых(t) UC 1/C* i*dt [1/(R*C)]* Uвх(t) *dt].
Таким образом, выходное напряжение пропорционально интегралу от входного воздействия.
Основной параметр интегрирующей цепи – постоянная времени:
= R*C.

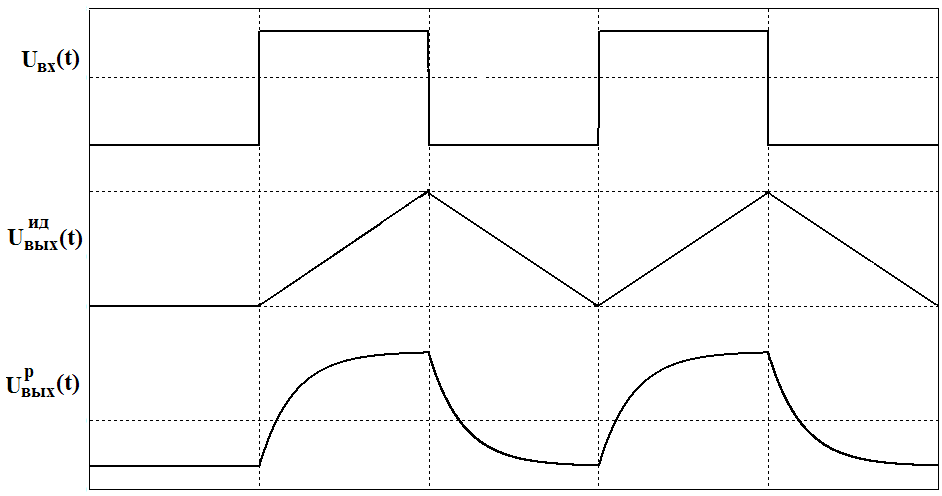

Рассмотрим переходные характеристики интегрирующей цепи.
Переходная характеристика – зависимость от времени выходного напряжения при скачкообразном изменении входного сигнала.
Для обеспечения интегрирования постоянная времени должна удовлетворять условию
min{ tW , tП }/ (3 5).
Графики приведены для следующих соотношений:
= н =tW / 5; 1 = 0,1* н ; 2 = 10* н;
-
Интегрирующие цепи. Амплитудно-частотная характеристика.
Рассмотрим частотные характеристики.
Амплитудно-частотная характеристика усилителя (АЧХ)- это зависимость модуля коэффициента передачи устройства от частоты входного сигнала .
Фазо-частотная характеристика (ФЧХ)- зависимость угла сдвига фазы между входным и выходным напряжением от частоты.
Коэффициентом передачи называют отношение выходного сигнала к входному.
Определим коэффициент передачи для интегрирующей цепи.
К(j) = Uвых(j ) /Uвх(j ).
Выходное напряжение описывается соотношением:
Uвых(j) = Uвх(j)*(1/ j*С) / [R + (1/ j*С)] = Uвх(j) / [1 + j*R*С].
Следовательно
К(j) = 1/(1 + j*R*С) = 1 / (1 + j*) ,
где = R* С – постоянная времени .

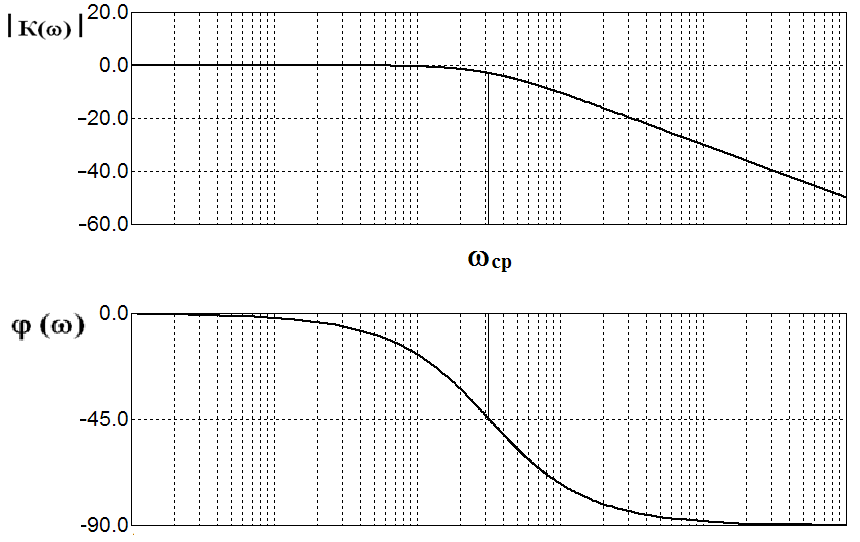

АЧХ и ФЧХ описываются соотношениями:
К() = 1 / [1 + (*)2 ]1/2; () = -arctq (*).
Часто АЧХ выражают в децибелах:
К()ДБ = 20 lg {1 / [1 + (*)2 ]1/2 } = - 20 lg [1 + (*)2 ]1/2.

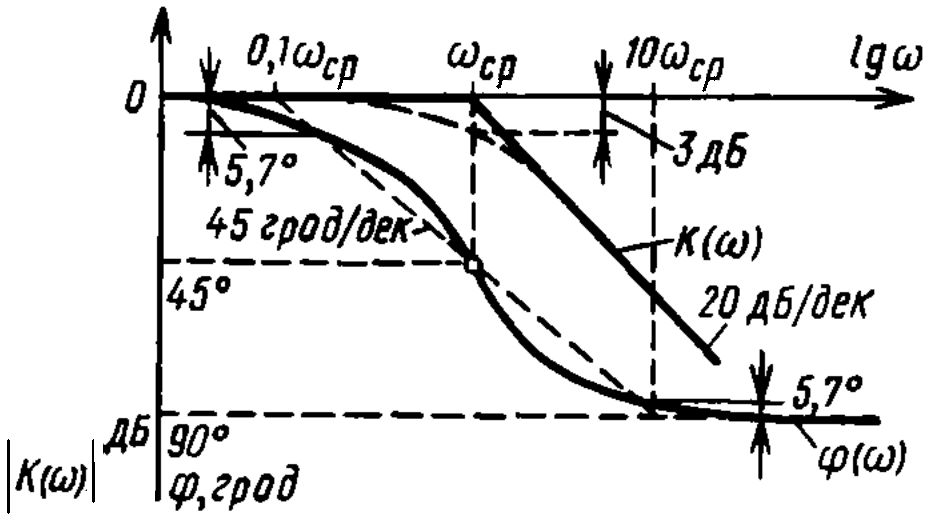

Рассмотрим упрощенное построение логарифмических АЧХ (ЛАЧХ) и ФЧХ (ЛФЧХ. Для этого выделяют три участка:
1 * < 1; (*)2 << 1; следовательно К()ДБ 0;
2 * > 1; (*)2 >> 1; следовательно К()ДБ = - 20 lg (*).
Пусть частота изменилась в десять раз, т.е. стала 10* , тогда изменение коэффициента передачи равно:
К()ДБ = - 20 lg (*) + 20 lg (10**) = 20 дБ/декаду;
3 ср* = 1; следовательно К(ср)ДБ -3 дБ.
Частота среза ср = 1 / .
Наибольшая ошибка в 3 дБ при замене реальной ЛАЧХ на упрощенную имеет место при частоте ср = 1 / . Вне интервала, равного двум-трем октавам вправо и влево, точные и приближенные характеристики совпадают.
Упрощенная ЛФЧХ на частотах 0,1*ср и 10*ср имеет максимальное отклонение от реальной 5.7 . В диапазоне от 0,1*ср до 10*ср упрощенная ЛФЧХ представляет собой прямую, которая проходит с наклоном 45град/дек через точку с координатами 45 и ср .
Применение интегрирующей цепи:
1 Фильтр низких частот.
Фильтр низких частот эффективно пропускает частотный спектр сигнала ниже некоторой частоты (частоты среза) и уменьшающий или подавляющий частоты сигнала выше этой частоты.
2 Элемент задержки.
3 Селектор импульсов по длительности.
