Переходная характеристика импульсного диода на 1-м участке.

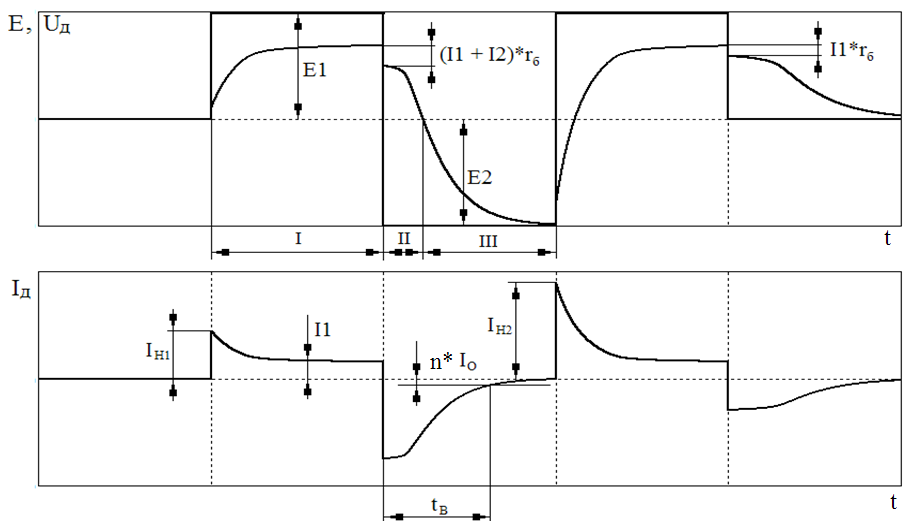

При попеременном переключении диода различают следующие участки переходной характеристики:
I - установление прямого напряжения при заданном прямом токе;

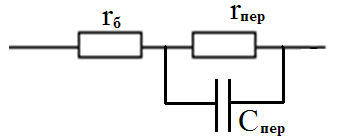

Рассмотрим эти участки, для чего уточним эквивалентную схему. Она имеет вид.
Рассмотрим 1-й участок.
Пусть подано напряжение Е1. Тогда в начальный момент времени ток через диод описывается соотношением:
IН1 = (Е1-Uпр )/(R + rб),
где Uпр - падение напряжения на диоде при прямом включении.
После заряда конденсатора ток уменьшается до значения
I1 = (Е1-Uпр )/(R + rб + rпер) Е1/R ,
поскольку обычно Е1>>Uпр , а R>>rб , rпер. Таким образом, ток на первом участке можно считать постоянным.
Прямое напряжение на диоде состоит из двух составляющих: напряжения на р-п переходе Upn и напряжения на базовом слое Urб .
Закон изменения первой составляющей Upn обусловлен зарядом диффузионной емкости и происходит по экспоненциальному закону.
Вторая составляющая обусловлена модуляцией сопротивления базы диода при высоком уровне инжекции. Напряжение монотонно уменьшается от начального значения до установившегося значения.
В зависимости от тока функция может быть разной. При небольшом токе, когда выброс Urб невелик, выброс напряжения отсутствует. При достаточно большом токе кривая прямого напряжения имеет выброс.
Если диод переключился с прямого направления на обратное, то напряжение на диоде не может произойти мгновенно. Напряжение на диффузионной емкости постепенно уменьшается, поэтому в течение некоторого времени на переходе сохраняется небольшое прямое напряжение. Отсюда следует, что обратный ток в течение этого времени можно считать заданной величиной, поскольку приложенное напряжение Е2 обычно много больше прямого напряжения на диоде:
I2 = (Е2-Uпр )/(R + rб + rпер) Е2/R.
В момент переключения диода получается “ омический ” скачок напряжения
Uд = (I1 + I2)* rб.
Затем происходит заряд барьерной емкости по экспоненциальному закону.
Участок рассасывания избыточных носителей в базе заканчивается в момент достижения на диоде нулевого уровня напряжения.
Время восстановления обратного сопротивления в определяют как временной интервал между моментом подачи отрицательного напряжения и моментом достижения обратным током диода значения n * Io , где n устанавливается разработчиком, а Io - значения обратного тока диода.
Рассмотрим случай, когда диод не переключается, а отключается. В момент отключения “ омический ” скачок напряжения равен
Uд = I1 * rб,
после чего напряжение на базовом резисторе остается равным нулю.
Доказано, что напряжение после скачка напряжения уменьшается практически по линейному закону.
-
Переходная характеристика импульсного диода на 2-м участке.
-
Переходная характеристика импульсного диода на 3-м участке.
-
Выпрямительные диоды.
Предназначены для преобразования переменного напряжения низкой частоты в пульсирующее.
В выпрямительных диодах электронно-дырочный переход имеет большую площадь, обеспечивающую получение выпрямленных токов требуемой величины. Для изготовления выпрямительных диодов в основном используют кремний, имеющий более высокую допустимую температуру и более низкую цену по сравнению с германием. Однако в мощных низковольтных выпрямителях в ряде случаев выгоднее германиевые диоды, так как они имеют меньшее прямое падение напряжения.
Применяются в выпрямителях источников питания, в бортовой аппаратуре, в импульсных источниках питания.
Основные параметры:
-
максимальный постоянный или средний прямой ток Imax ;
-
максимальный допустимый импульсный прямой ток за регламентированный временной интервал Iи. max ;
-
постоянное прямое напряжение при заданном прямом токе Uпр ;
-
максимально допустимое обратное напряжение Uобр max ;
-
постоянный обратный ток Iобр при заданном Uобр ;
-
наибольшая допустимая мощность рассеивания P max ;
-
емкость диода Cд ;
-
частота без снижения режима fmax – наибольшая частота, при которой значение выпрямленного тока не снижается ниже допустимого значения.
-
Высокочастотные диоды.
Высокочастотные диоды — универсальные приборы, предназначенные для выпрямления, детектирования и других нелинейных преобразований электрических сигналов в диапазоне частот до 600 МГц.
Изготавливаются по специальной технологии с целью получения малой емкости перехода, что, в первую очередь, достигается снижением площади перехода. Однако вследствие этого они характеризуются малой допустимой мощностью рассеивания.
Типичная ВАХ высокочастотного диода имеет особенности. Из-за малой площади р–n- перехода обратный ток диода мал, участок насыщения невелик и не так резко выражен. При увеличении обратного напряжения обратный ток возрастает почти равномерно. Влияние температуры на значение обратного тока сказывается слабее, удвоение обратного тока происходит при увеличении температуры на 15— 20°С.

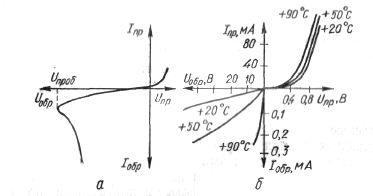

ВАХ высокочастотного диода (а) и ее зависимость от изменения температуры (б).
Основные параметры:
-
прямой ток Inp - ток через диод при подаче на него постоянного напряжения;
-
прямое падение напряжения Unp — падение напряжения на диоде при протекании через него прямого постоянного тока;
-
обратный ток Iобр -ток, протекающий через диод в обратном направлении при указанном обратном напряжении;
-
максимальное обратное напряжение Uобр - наибольшее напряжение, при котором гарантируется отсутствие пробоя;
-
максимальный прямой ток Inp.max — наибольшее значение тока, при котором не происходит опасного перегрева диода;
-
проходная емкость Сд — статическая емкость между выводами диода;
-
наивысшая рабочая частота fmax - наибольшая частота, при которой величина выпрямленного тока не снижается ниже допустимого значения.
