  1. Импульсные диоды.

Импульсные диоды предназначены для работы в быстродействующих импульсных схемах с временем переключения 1мкс и менее. При столь коротких рабочих импульсах необходимо учитывать инерционность процессов включения и выключения диодов и принимать конструктивно-технологические меры, направленные на снижение барьерной емкости и сокращение времени жизни неравновесных носителей заряда в области p - n -перехода.

Основные специфические параметры импульсных диодов:

импульсное прямое сопротивление Rимп.пр - отношение наибольшего импульсного прямого напряжения на диоде к вызвавшему его импульсу тока;

время восстановления обратного сопротивления в - время с момента смены направления тока через диод с прямого на обратное до того момента, когда обратный ток уменьшится до заданного значения;

выпрямленный ток I.вып - среднее значение тока через диод с учетом частоты следования импульсов;

максимальный импульсный ток I.имп.max - наибольшее допустимое значение тока в импульсе заданной длительности;

наибольшая емкость диода Сд — емкость между выводами диода при заданном напряжении /

Основной характеристикой импульсных диодов является их переходная характеристика.

Анализ переходных процессов проводится обычно по схеме а) для ступенчатого сигнала, когда диод попеременно работает в прямом и обратном направлениях (в частном случае обратное переключение может отсутствовать - на диод подается нулевое напряжение).

При попеременном переключении диода различают следующие участки переходной характеристики:

I - установление прямого напряжения при заданном прямом токе;

II - рассасывание избыточных носителей в базе при заданном обратном токе;

III - восстановление обратного тока (сопротивления) при заданном обратном напряжении

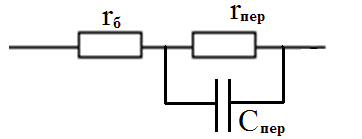

 Рассмотрим эти участки, для чего уточним эквивалентную схему. Она имеет вид.

  1. Стабилитроны.

Стабилитронами и стабисторами называют полупроводниковые приборы, предназначенные для стабилизации напряжения.

Работа стабилитрона основана на использовании явления электрического пробоя p - n перехода при включении диода в обратном направлении.

Работа стабистора основана на использовании слабой зависимости прямой ветви ВАХ диода то тока, протекающего через него.

ВАХ стабилитрона в прямом направлении практически не отличается от прямой ветви любого кремниевого диода. Обратная ветвь ее имеет вид линии, проходящей почти параллельно оси токов. Поэтому при изменении в широких пределах тока падение напряжения на приборе практически не изменяется. Это свойство кремниевых диодов позволяет использовать их в качестве стабилизаторов напряжения.

УГО стабилитрона .

Основные параметры стабилитрона:

  • номинальное напряжение стабилизации Uст.nom - падение напряжения на диоде при номинальном токе стабилизации Iст.nom ;

  • допустимое отклонение напряжения стабилитрона от номинального значения Uст;

  • минимальный ток стабилизации Iст.min ;

  • максимальный ток стабилизации Iст.max . При превышении начинается тепловой пробой;

  • минимальное напряжение стабилизации Uст.min ;

  • максимальное напряжение стабилизации Uст.max ;

  • дифференциальное сопротивления стабилитрона rд = (Uст.max - Uст.min) / (Iст.max - Iст.min);

  • температурный коэффициент напряжения стабилизации (TKН) – отношение относительного изменения напряжения стабилизации к абсолютному изменению температуры окружающей среды: TKН = ∆Uст / (Uст.nom *∆T);

  • максимальная мощность рассеивания Pmax .

  1. Стабисторы.
