5.4. Разработка технологических схем монтажа конструкций
Рисунок 13 – Схема монтажа колонн способом поворота и с движением крана
по середине пролета

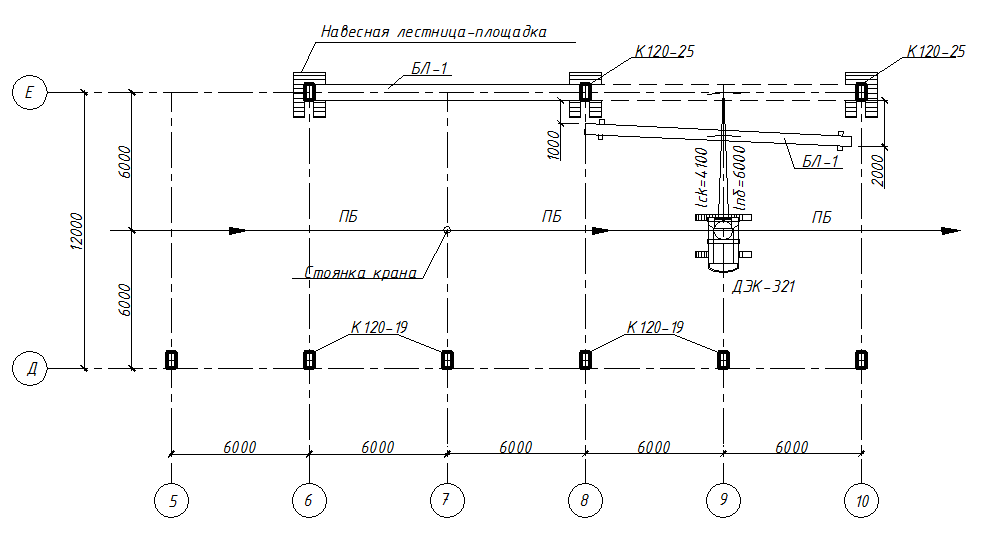

Рисунок 14 – Схема монтажа подстропильных балок поворотом стрелы крана
Рисунок 16 – Схема монтажа стеновых панелей поворотом крана без изменения вылета стрелы с транспортного средства
5.5. Определение производительности монтажных кранов
Сменная эксплуатационная производительность крана для монтажа стеновых панелей определяется по формуле:
, т/маш-см; где:
–средневзвешенная масса монтируемых краном конструкций, т;
–продолжительность смены в часах (ч);
–коэффициент, учитывающий внутрисменные простои монтажного крана: для стреловых кранов при работе без выносных опор ;
–коэффициент перехода от производственных норм к сметным (=0,75);
–средневзвешенное время монтажного цикла крана, мин.
Определяем средневзвешенную массу монтируемых краном конструкций:
т; где:
–масса элемента i-го типа, монтируемого краном, т;
–количество элементов i-го типа, монтируемого краном, шт;
–количество типов сборных элементов, монтируемых краном, ед.
Средневзвешенное время монтажного цикла крана определяется по формуле:
, мин; где:
–продолжительность монтажа одной конструкции i-го типа краном, мин.
Продолжительность монтажа одной конструкции краном определяется по формуле:
, мин; где:
–машинное время монтажа конструкции, мин;
–ручное время монтажного цикла одной конструкции типа принимается по данным хронометражных наблюдений при монтаже сборных конструкций (см. [1], П.5.4) (мин – для ПСЯ-16-2,мин – для ПСЯ-16-3).
Машинное время монтажа конструкции определяется по формуле:
, мин; где:
–высота подъема крюка при монтаже конструкции, м;
–угол поворота стрелы крана в горизонтальной плоскости при монтаже конструкции, град;
–расстояние перемещения крюка крана по горизонтали при монтаже конструкции за счет изменения вылета стрелы, м;
–расстояние перемещения крюка крана по горизонтали при монтаже конструкции, м; S2=0
,,,– соответственно скорости подъема и опускания крюка крана, перемещения груза при изменении вылета стрелы крана и перемещении крана, м/мин
(см. [2]);
–скорость посадки, м/мин;
–коэффициент совмещения рабочих операций ();
–частота вращения поворотной части крана, об/мин.
Определяем высоту подъема крюка при монтаже стеновой панели
ПСЯ-16-2 (см. рис.10):
м; где:
–высота складирования конструкций, м;
–величина ослабления грузозахватного приспособления (м).
8,1 м;
Определяем расстояние перемещения крюка крана по горизонтали при монтаже конструкции за счет изменения вылета стрелы (см. рис.16):
м, т.к. монтаж производится без изменения вылета стрелы, где:
–вылет стрелы крана при монтаже стеновых панелей, м;
–вылет стрелы крана при взятии стеновых панелей с транспортного средства, м
Определяем угол поворота стрелы крана в горизонтальной плоскости при монтаже конструкции:
°; (см. рис.16)
Тогда машинное время монтажа конструкции:
мин
Следовательно продолжительность монтажа одной стеновой панели краном:
мин
Таким образом, сменная эксплуатационная производительность крана:
т/маш-см
Находим расчетную норму машинного времени:
маш-час
Сравниваем найденную с нормой машинного времени, найденной по НЗТ 4-1 т.22, п.4-138, 4-139:
маш-час
Погрешность расчетов:
Расчеты по определению производительности крана выполнены верно.
